钣金切碎机用弧形断头台刀片结构

项目分类:3D模型 发布时间:2021-10-07 ID:308034
  • 钣金切碎机用弧形断头台刀片结构
  • 钣金切碎机用弧形断头台刀片结构
  • 钣金切碎机用弧形断头台刀片结构
  • 钣金切碎机用弧形断头台刀片结构

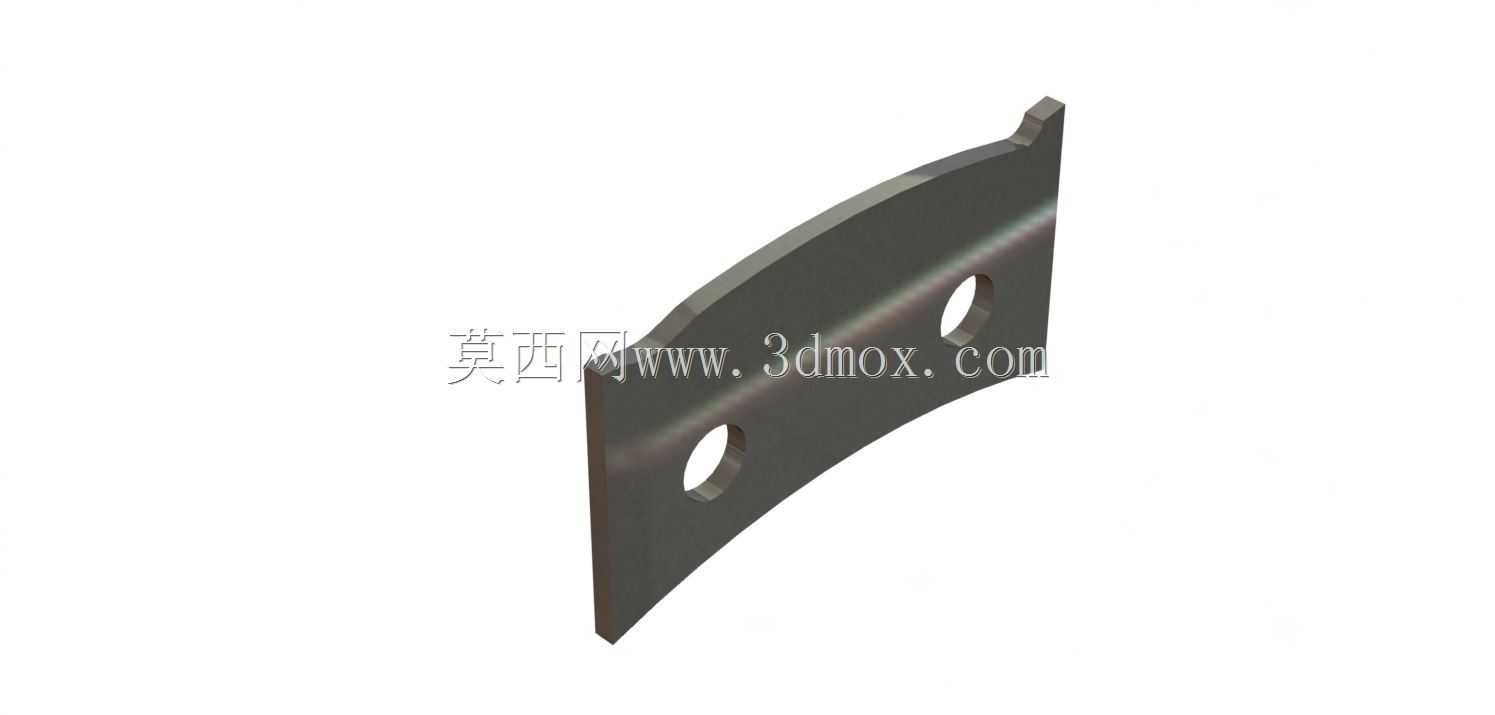

在钣金废料回收、边角料处理的生产场景中,这类弧形断头台刀片是切碎设备核心执行部件,直接决定废金属料的剪切效率与出料粒度均匀性。不同于普通平直剪切刀片,该刀片采用弧形刃口设计,适配特定规格断头台切碎机的动刀座安装轨迹,剪切过程中刃口与定刀的间隙能沿剪切行程保持恒定,避免平直刀片剪切厚钣金时出现的局部卡料、刃口崩损问题。从结构设计来看,刀片主体采用弧形厚板构型,整体弧度匹配切碎机转子的回转半径,刃口做了小角度倒角强化处理,非刃口侧设置两个同轴安装孔,孔位公差严格控制在IT7级以内,保证安装后刀片与刀座的贴合度,避免高速剪切工况下出现螺栓受剪断裂的情况。实际安装时,两个安装孔的中心距需与刀座定位凸台完全匹配,刀片背部的定位平面要紧贴刀座安装基面,锁紧螺栓需采用对角分次拧紧的方式,防止刀片安装偏斜导致刃口间隙不均。这类刀片主要针对厚度1-6mm的冷轧钢板、镀锌板边角料设计,剪切过程中弧形刃口先接触板材边缘,随着刀座下行逐步完成整段剪切,相比平直刀片能降低30%左右的剪切瞬时冲击力,减少设备主轴的载荷波动,延长传动部件的使用寿命。设计阶段需要重点考量几个边界条件:首先是刀片的外圆弧半径必须匹配对应型号切碎机的刀辊回转直径,误差超过2mm就会出现刃口与定刀干涉或者间隙过大剪不断料的问题;其次是安装孔的沉头深度要适配所用内六角螺栓的头部高度,保证螺栓锁紧后头部不高出刀片基面,避免送料过程中刮带废料;另外刃口的热处理硬度要控制在HRC55-58之间,硬度过高容易在剪切带焊疤的钣金废料时出现崩刃,硬度过低则会加快刃口磨损,缩短单次换刀的作业周期。在实际生产应用中,这类刀片通常成组安装在切碎机刀辊上,相邻刀片的刃口轨迹会形成连续的剪切面,处理汽车钣金冲压边角料、配电柜壳体废料、五金厂钣金下脚料时,能将废料剪切成尺寸均匀的小块,方便后续的压块运输与回炉重熔。不同于塑料切碎机的刀片,钣金切碎用刀片需要承受更高的冲击载荷,因此刀片的厚度设计比同规格塑料切碎刀片厚40%左右,整体采用整体淬火加中温回火的热处理工艺,保证芯部有足够韧性的同时,刃口具备足够的耐磨性。安装调试时需要注意,动刀片与定刀片的间隙要根据所剪切板材的厚度调整,剪切1-3mm薄板时间隙控制在0.1-0.2mm,剪切4-6mm厚板时间隙调整到0.25-0.35mm,间隙过小会导致刃口相互摩擦烧损,间隙过大则会出现板材扯断而非剪断的情况,出料毛刺超标同时增加设备载荷。日常维护中,每次作业结束后需要检查刀片刃口的磨损情况,当刃口磨损量超过0.5mm时要及时拆下修磨,修磨时要保证刃口的弧形角度不变,避免修磨后刃口各点与定刀间隙不一致。另外两个安装孔在长期使用后如果出现磨损变形,要及时更换刀片,不能采用扩孔镶套的方式修复,避免高速运转时刀片飞出引发安全事故。从建模角度来说,构建该模型时需要先绘制刀片的弧形外轮廓,通过拉伸生成主体基体,之后切除出安装孔并做孔口倒角,最后对刃口部分做角度切除,建模过程中要保证弧形轮廓的曲率连续,避免出现折线拐点,否则加工出的刀片刃口会存在应力集中点,使用中容易断裂。
