2SPA630带衬套锥套皮带轮结构设计

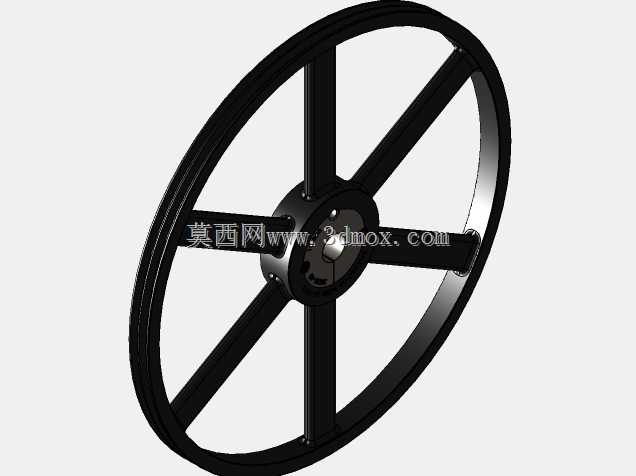

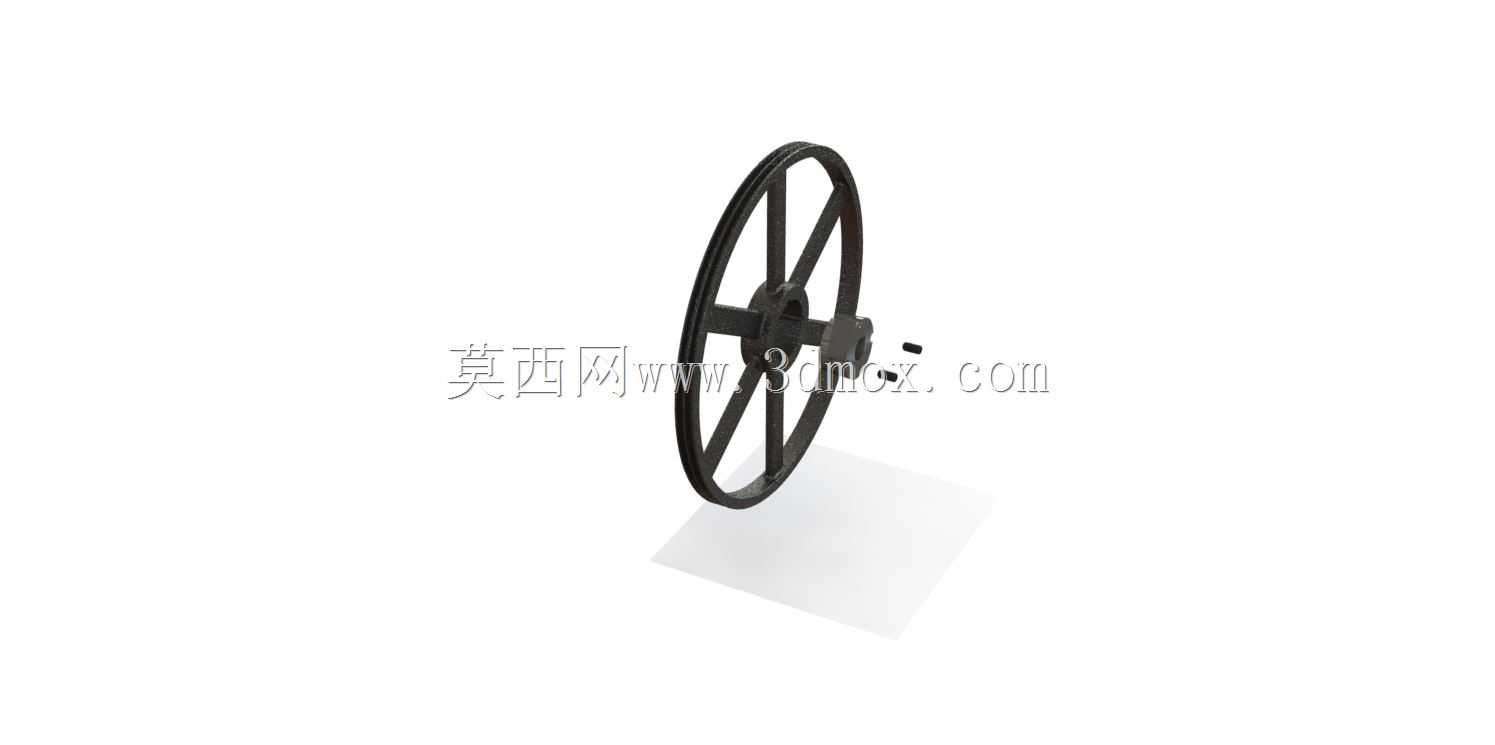

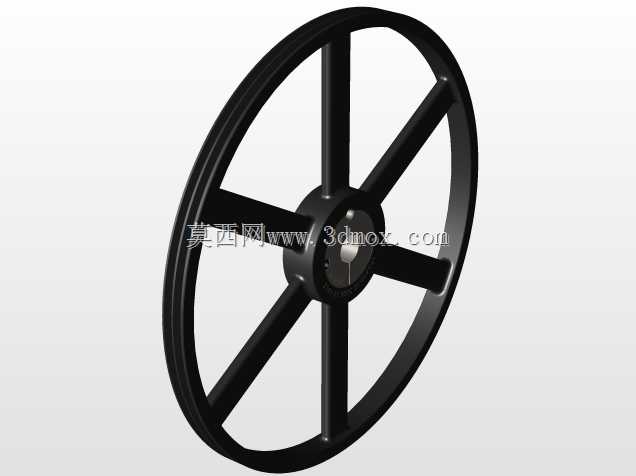

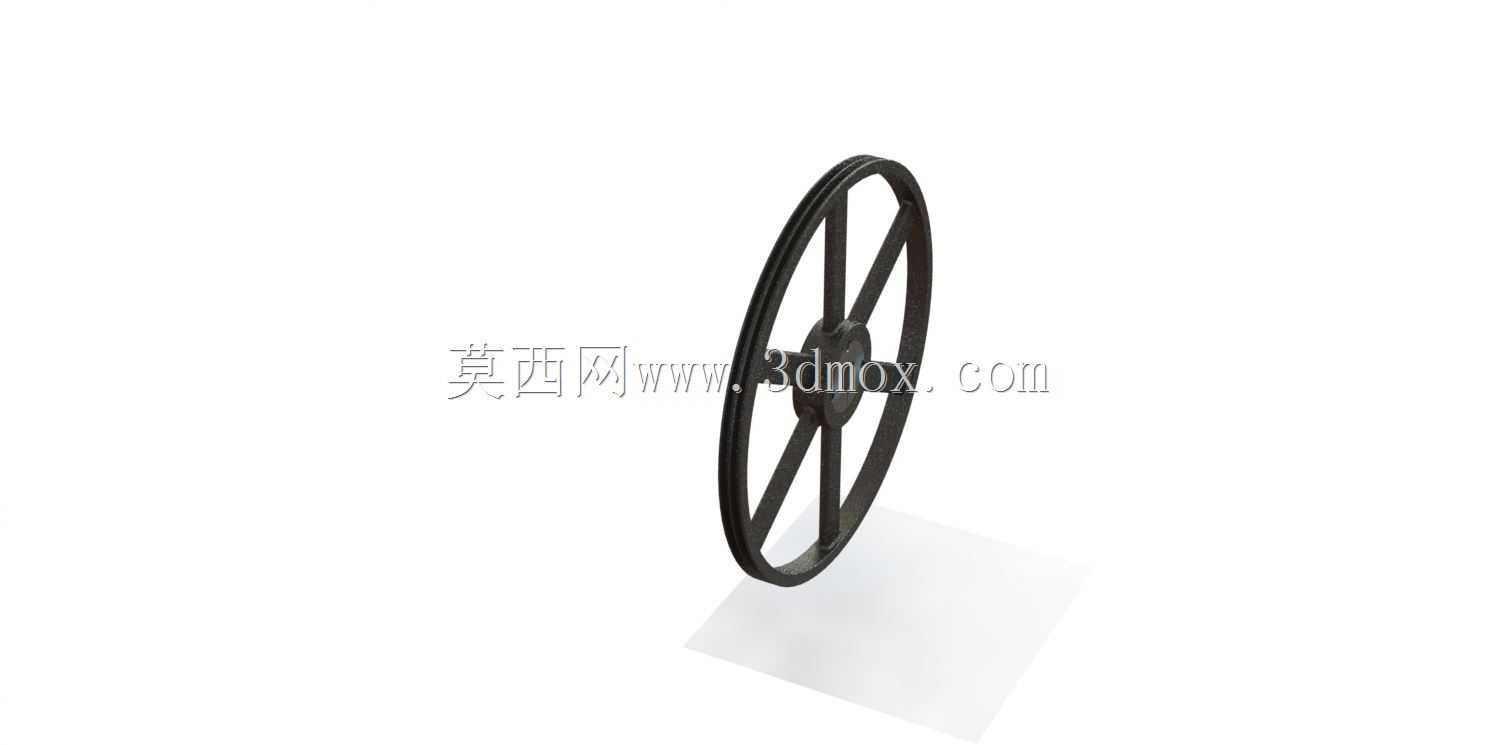

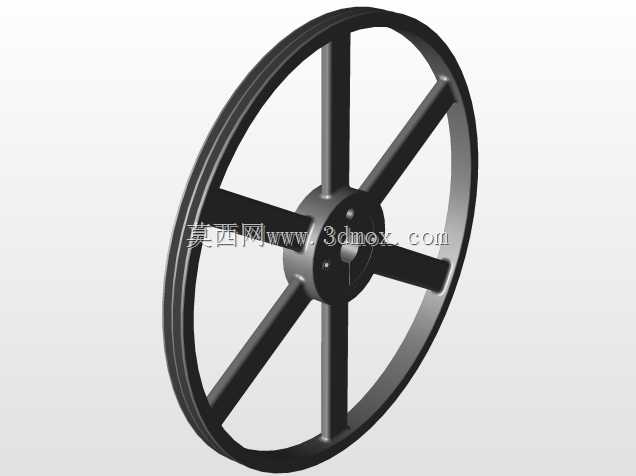

这款带衬套的双槽SPA型皮带轮，主要适配工业传动系统中中心距适中、传动比要求稳定的动力传输场景，常见于风机、水泵、小型输送设备以及轻工机械的动力端传动环节，依靠V带与轮槽的摩擦力实现电机与工作机之间的扭矩传递，相比平带传动能提供更大的摩擦力矩，打滑率更低，传动效率可维持在较高水平。轮体采用30级灰铸铁材质铸造加工，这类材料具备良好的减震性与耐磨性，铸造过程中通过控制壁厚均匀性避免内部缩孔缺陷，轮辐采用辐条式结构而非实心轮盘，在保证轮体整体刚性满足额定扭矩传递要求的前提下，大幅降低了自身转动惯量，设备启停阶段的惯性冲击更小，同时也减少了材料消耗与整体重量，降低安装端的轴系负载。设计阶段优先考虑了安装维护的便捷性，配套的锥套结构让轮体与传动轴的连接无需额外加工高精度的过盈配合轴段，通过锥面的张紧作用即可实现无键连接的扭矩传递，安装时只需将锥套嵌入轮体锥孔，对齐轴上的安装位置后锁紧锥套的紧固螺栓，就能让轮体与轴牢牢抱死，拆卸时也只需借助螺栓顶出即可分离轮体与锥套，无需使用拉马等工具强行拉扯，避免对轮体和传动轴造成损伤。轮体内孔配套的钢衬套直接与传动轴接触，钢材质的衬套相比铸铁内孔具备更好的抗挤压与耐磨性能，即使长期承受传动带来的径向载荷，也不容易出现内孔磨损失圆的问题，大幅延长了皮带轮的整体使用寿命，当衬套出现磨损时只需单独更换衬套即可，无需更换整个轮体，降低了设备运维的配件成本。轮槽的加工精度严格遵循SPA型V带的槽型标准，槽角、槽深以及槽间距的公差控制在合理范围内，保证V带嵌入后与轮槽的两个侧面完全贴合，避免出现单侧接触导致的皮带偏磨、传动抖动问题，轮体的静平衡处理是设计中不可忽略的环节，在额定转速下运转时，不平衡量控制在允许范围内，减少轴系的径向振动，降低轴承端的额外负载。安装边界上，轮体的轴向尺寸经过优化，双槽结构的轴向占用空间紧凑，适配多数常规电机轴伸端的安装空间要求，锥套的锁紧螺栓位置预留了足够的扳手操作空间，现场安装时无需拆解周边其他部件即可完成锁紧操作，轮缘的外径尺寸匹配SPA630的规格，适配对应长度的SPA型V带，传动过程中皮带的弯曲应力处于合理区间，能保证皮带的正常使用寿命。
