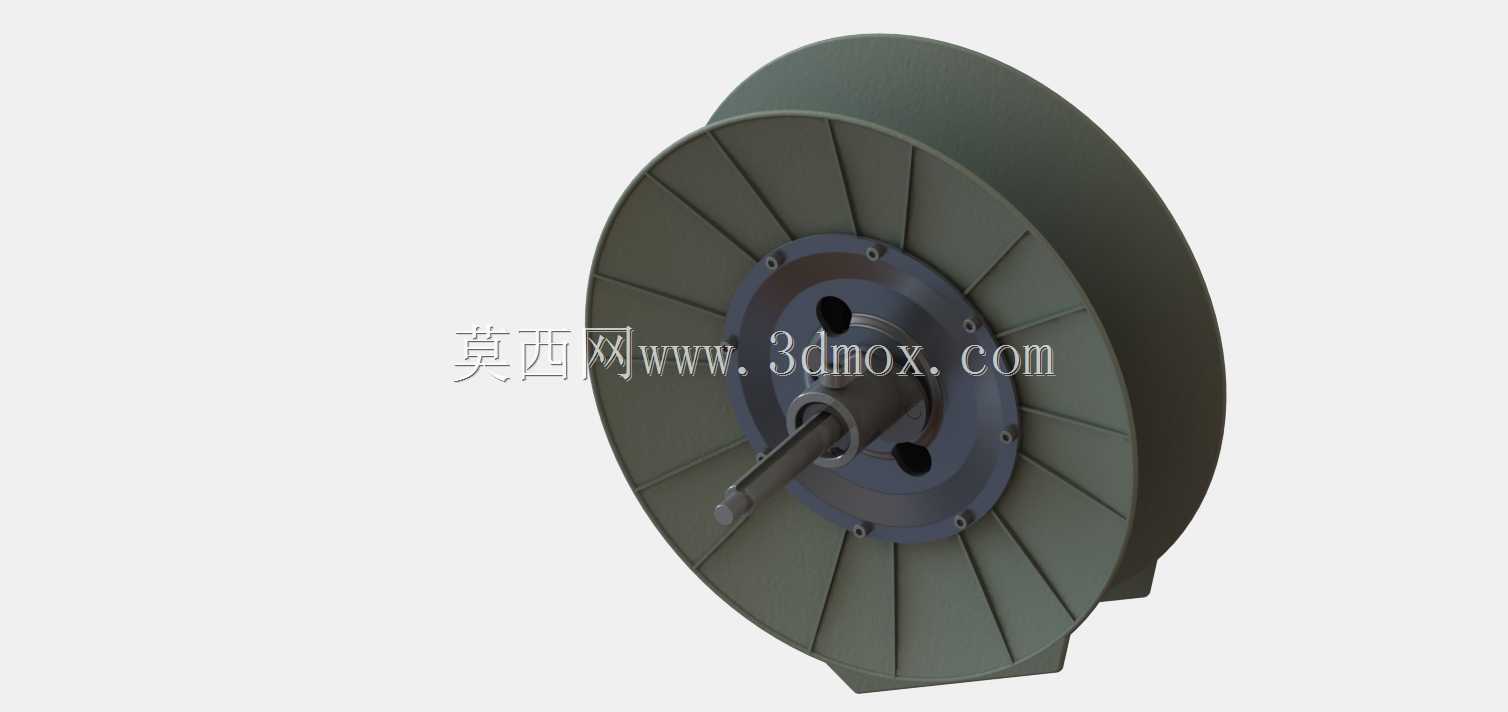

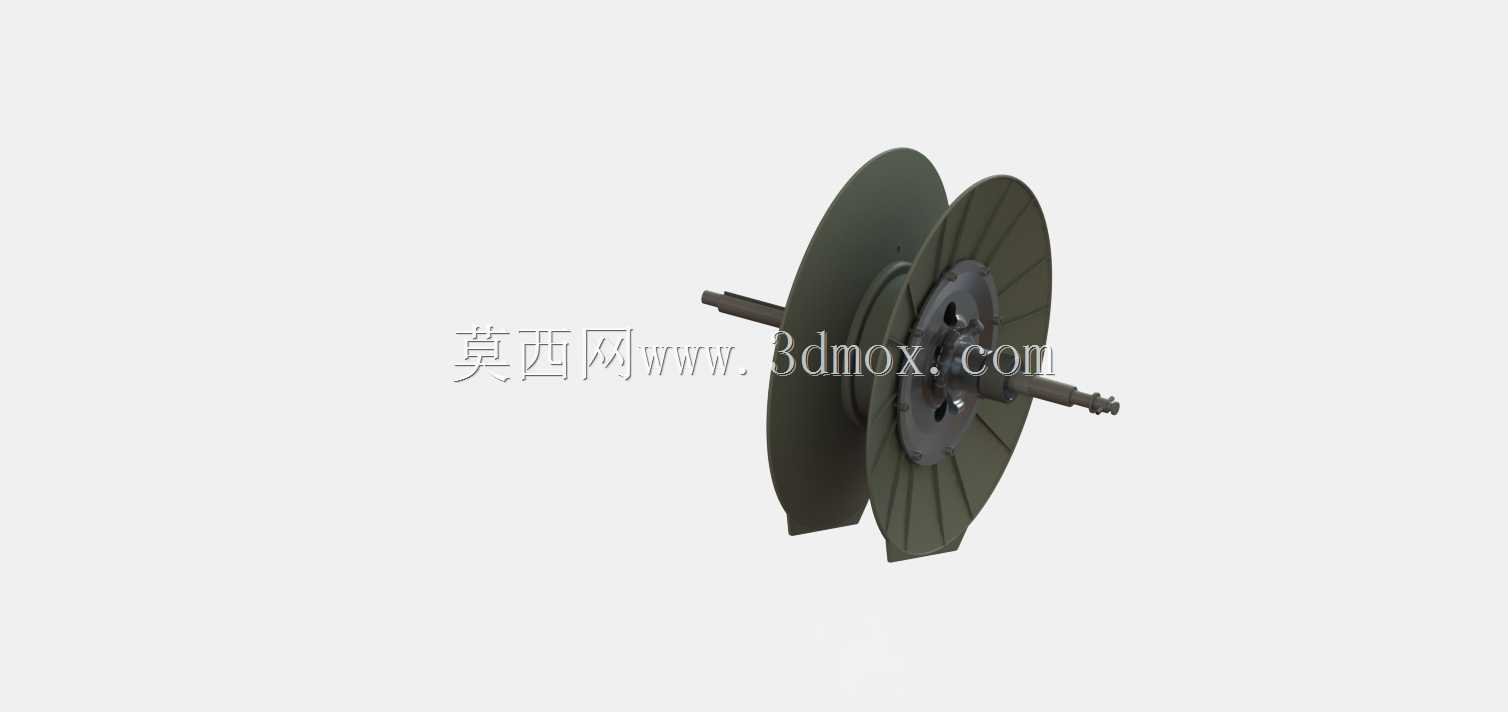

绕线机带主轴定心Ruslyn滑阀分总成结构

在电磁线、纺织纱线、金属线材的卷绕加工场景中，绕线设备的主轴同轴度、运行稳定性直接决定成品线卷的排线整齐度与动平衡表现，这套带主轴的Ruslyn滑阀分总成，正是为中大型绕线设备配套的核心轴系组件，承担着线轴装夹定位、旋转扭矩传递、运行定心支撑的核心作用。不同于普通悬臂式绕线主轴结构，这套分总成集成了完整的定心部件，其中托架作为辅助定心装置，可在主轴伸出端形成稳定的径向支撑，避免长轴系在高速旋转、大载重卷绕工况下出现挠曲变形，适配最大线卷重量达80kg、最高工作转速1200rpm的绕线作业需求，可覆盖漆包线、钢丝绳、化纤长丝等多种线材的卷绕工序。从结构设计逻辑来看，这套轴系沿用了DIN标准滑阀的主轴与中心定位基准，主轴采用阶梯轴结构设计，安装端设置有标准平键槽与锁紧螺纹段，可与驱动端的带轮、联轴器直接适配，无需额外加工转接结构；中心定位面的形位公差控制在0.02mm以内，可保证线轴装夹后端面跳动、径向跳动均满足精密绕线的精度要求，避免排线过程中出现跳线、叠线问题。滑阀部分集成在主轴安装座内部，可在绕线过程中配合张力控制机构实现轴向的微量位移补偿，抵消线材卷绕过程中产生的轴向窜动，保证排线导轮与线卷端面的相对位置恒定。从安装边界来看，整套分总成的安装法兰采用均布螺栓孔设计，螺栓孔中心圆直径与常规绕线机的主轴安装座尺寸完全匹配，法兰端面设置有定位止口，安装时无需反复调整同轴度，可直接完成定位锁紧；主轴伸出端的线轴安装位设置有快拆锁紧结构，更换不同规格线轴时无需拆卸整套轴系，仅需松开端部锁紧螺母即可完成线轴换装，大幅缩短设备换型调试的时间。托架部分采用可调式支撑结构，支撑臂的伸出长度可根据线轴的宽度进行灵活调整，支撑端镶嵌有自润滑铜套，与主轴辅助支撑段形成间隙配合，既不会对主轴旋转造成额外阻尼，又可有效抵消径向载荷带来的轴系变形，在满负载卷绕工况下，主轴的径向跳动量可控制在0.05mm以内，完全满足精密绕线的工艺要求。这套结构在设计时充分考虑了工况适配性，所有旋转配合面均设置有密封结构，可阻挡绕线过程中产生的线屑、粉尘进入配合间隙，延长轴系的维护周期，适配多粉尘、长时间连续运行的车间生产环境。
