吹瓶机倾斜挤压装置专用重型轴承座结构

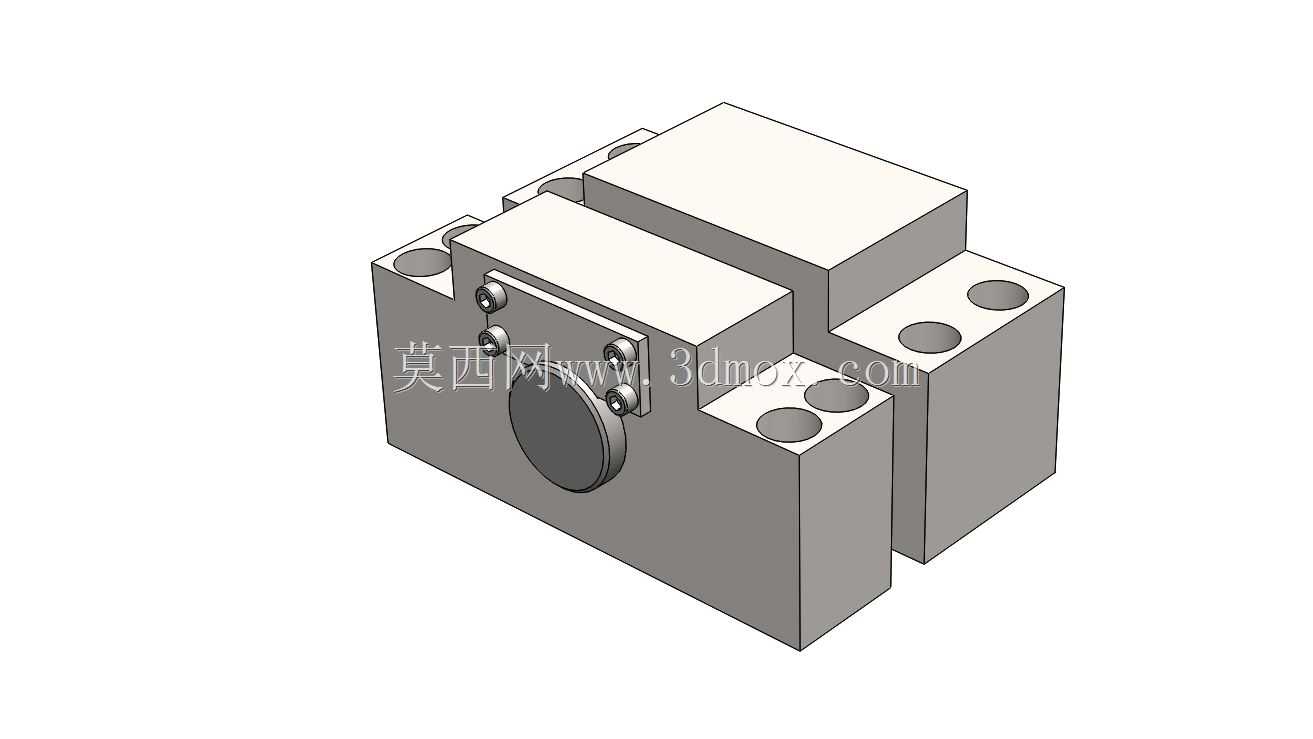

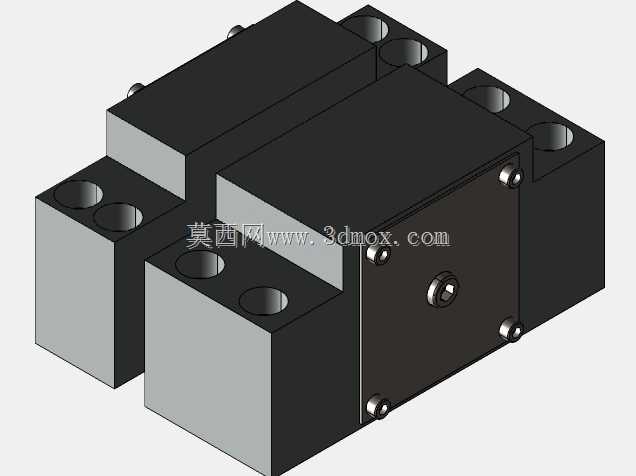

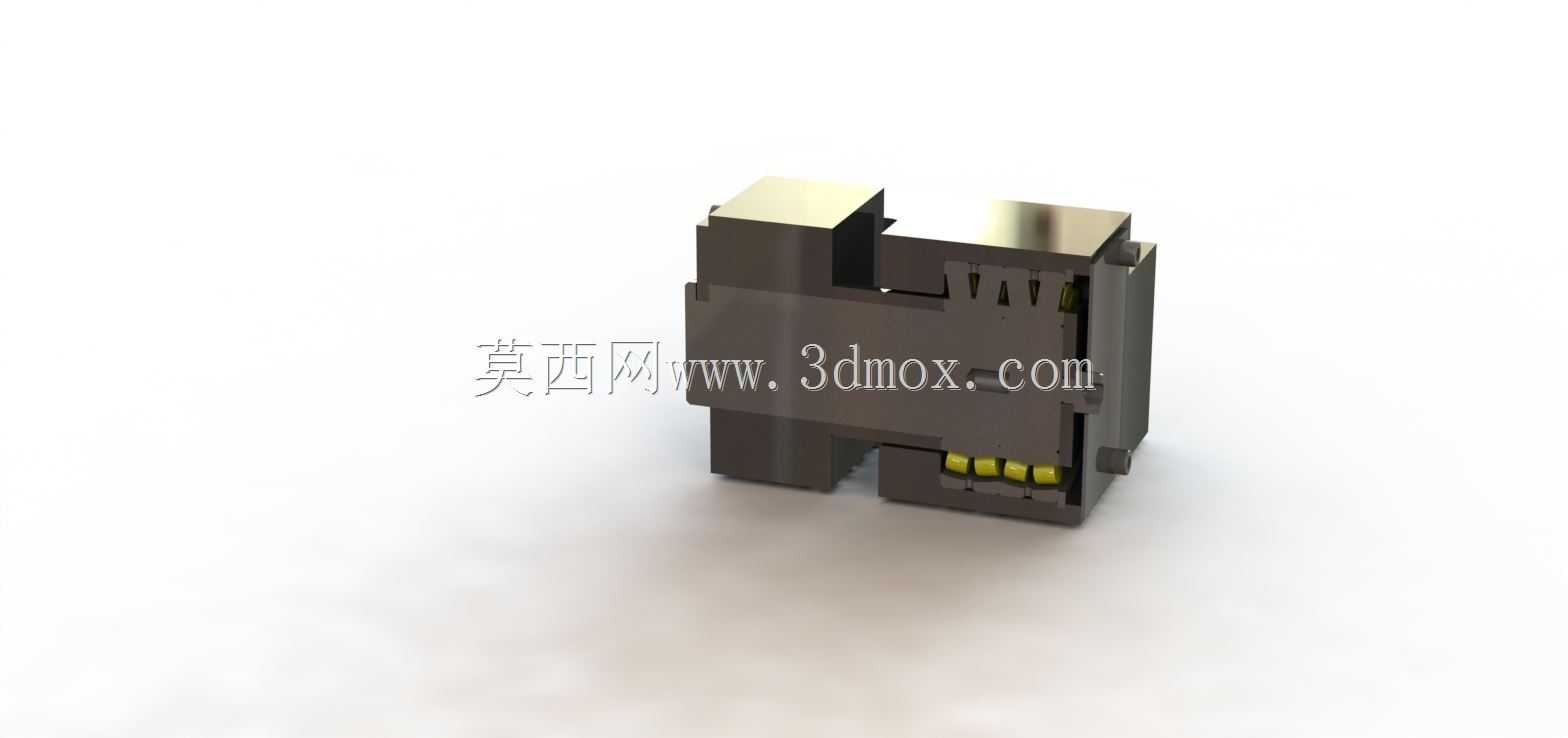

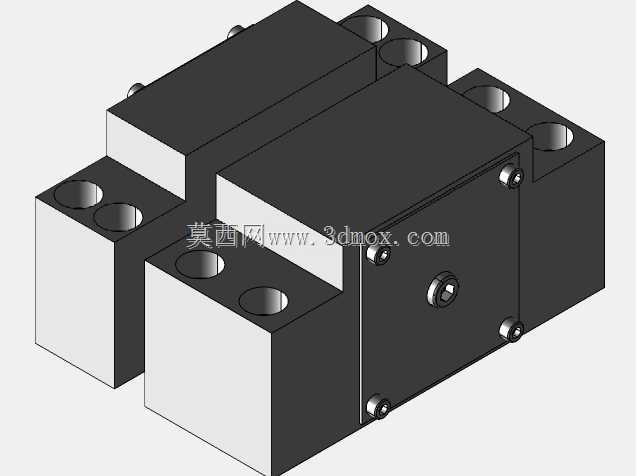

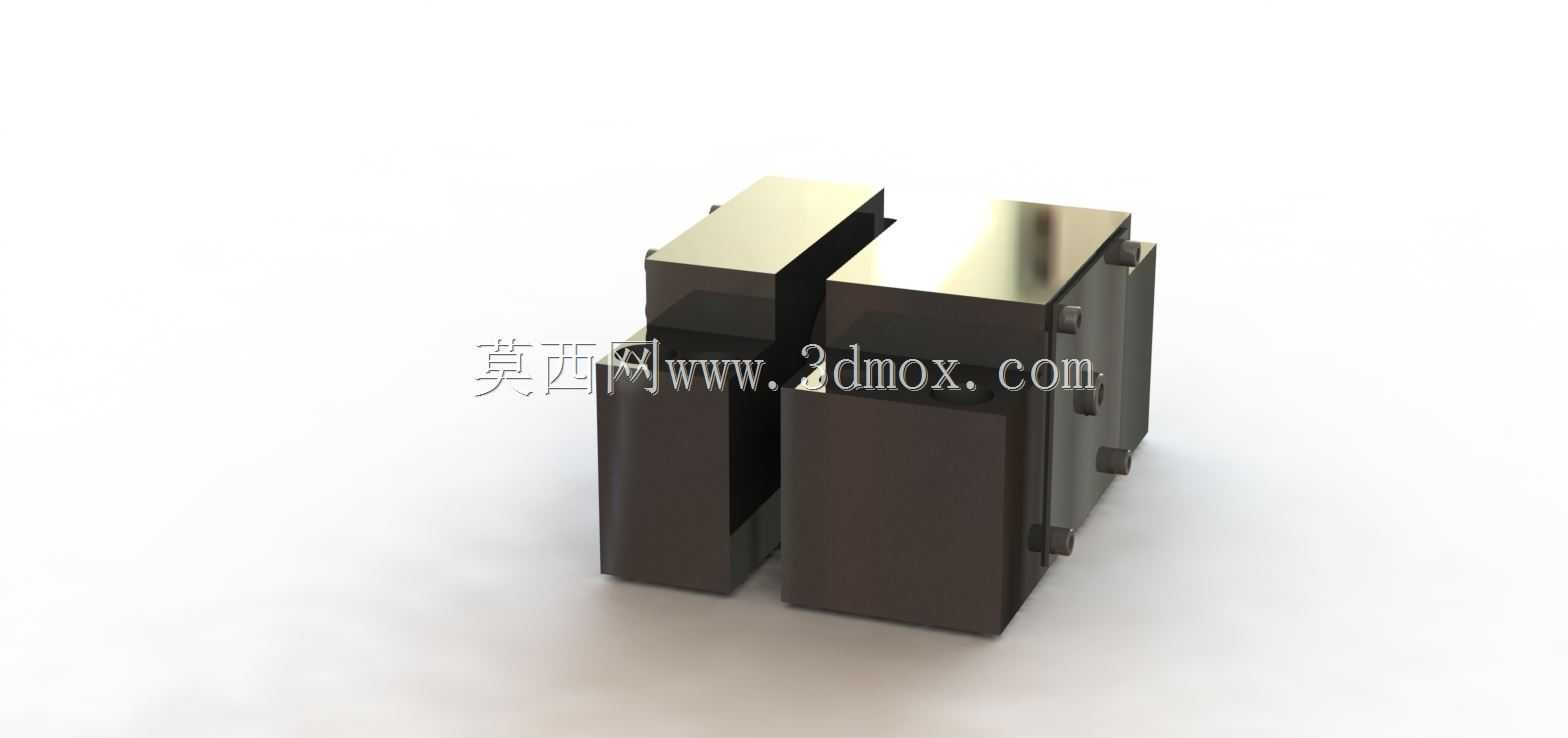

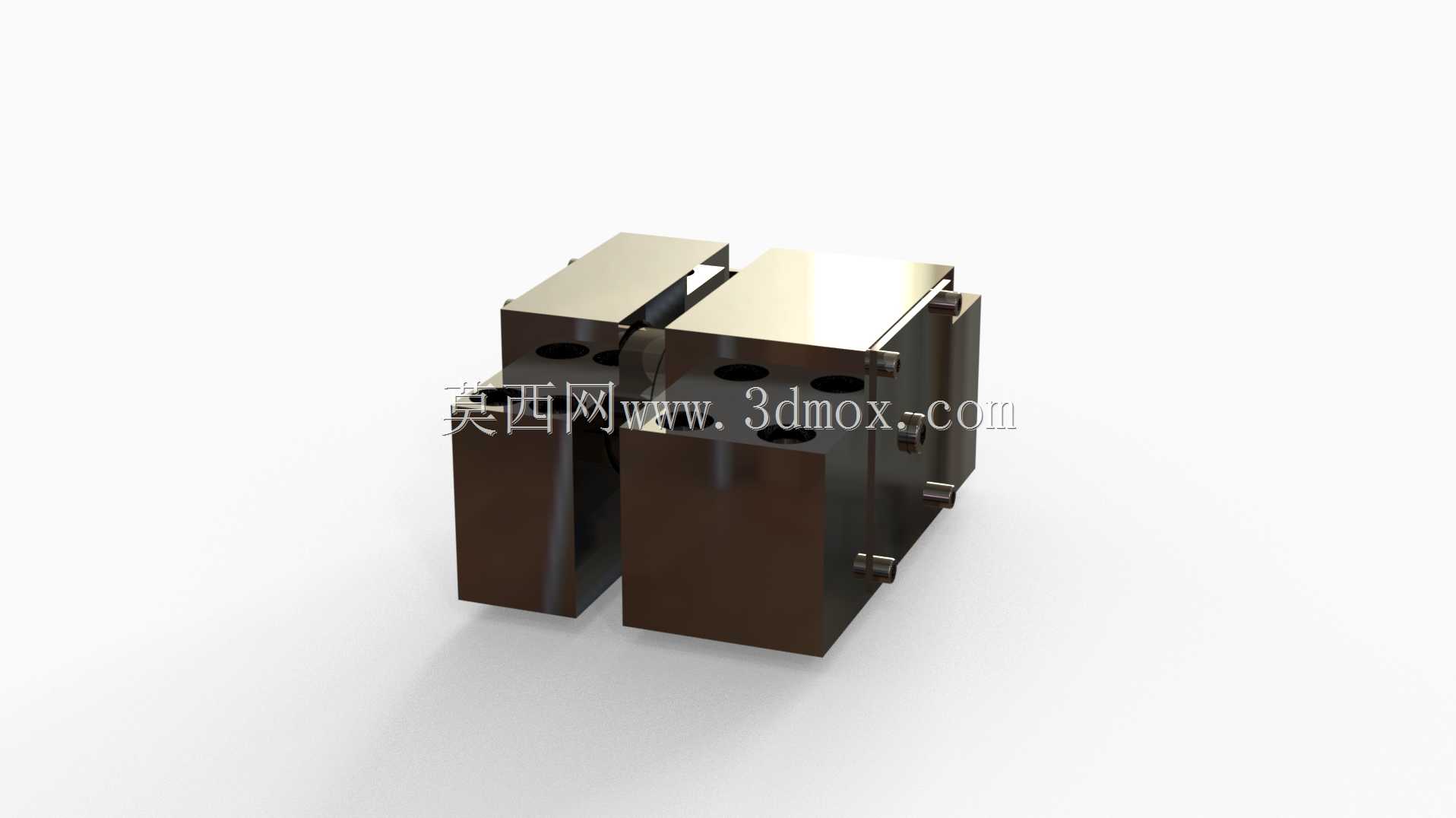

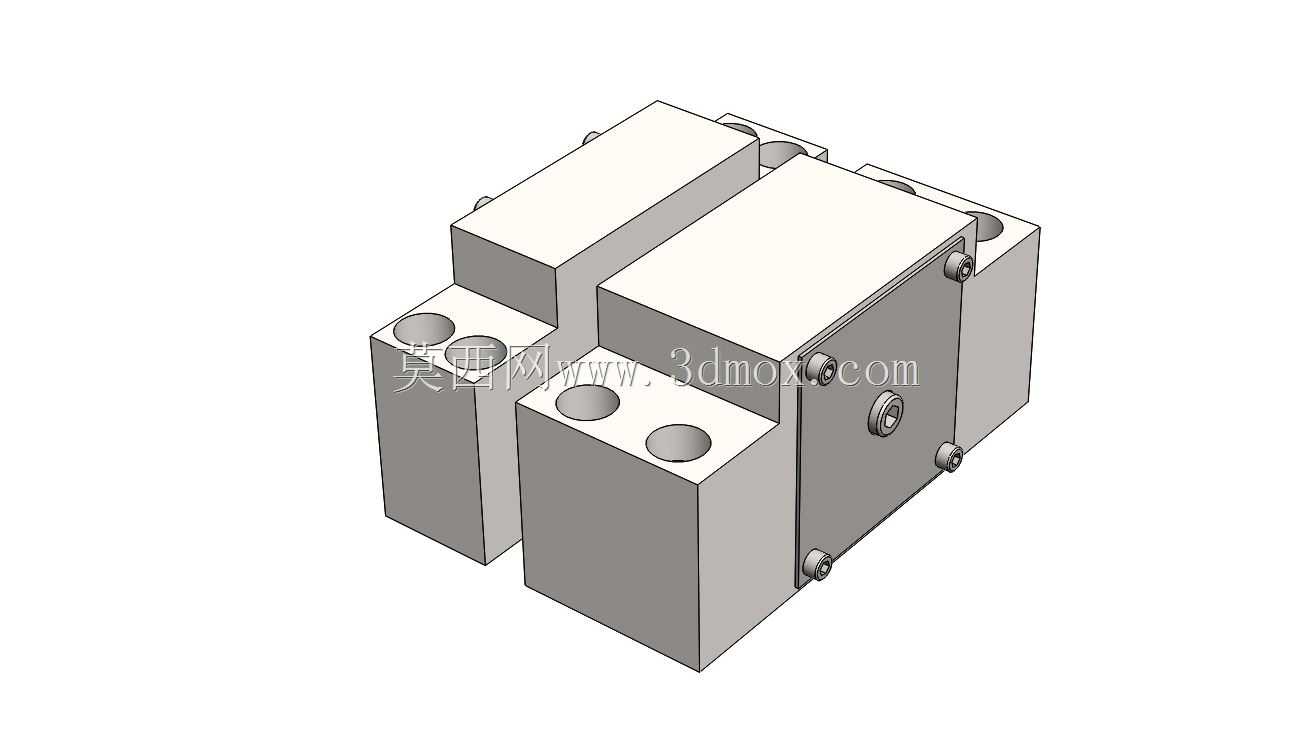

在PET吹瓶生产线的倾斜挤压工位，这类轴承座承担着吹瓶模架开合、挤压动作的核心载荷传递作用，区别于普通传动用轴承座，它需要匹配倾斜布置的挤压主轴，同时承受径向挤压力与轴向分力，还要适配吹瓶工位高温、高湿、有少量塑料挥发物附着的作业环境。从结构设计逻辑来看，该轴承座采用分体对合式的块体结构，两个对称的座体通过侧边的定位凸台与安装孔实现精准拼合，这种设计一方面方便主轴组件的预装与后期维护更换，不用整体拆解周边的挤压机构连接件，另一方面加厚的座体侧壁可以分散挤压动作带来的集中应力，避免长期交变载荷下出现座体开裂的问题。安装边界上，座体底部预留了与设备安装机架贴合的平整基准面，四个角的沉头安装孔可以适配M12规格的高强度连接螺栓，安装时需要保证基准面与机架安装面的平面度误差不超过0.05mm，防止锁紧后座体出现形变导致轴承卡滞。外形上整体采用方正的块式构型，没有多余的外伸结构，能在吹瓶机挤压工位紧凑的安装空间内完成布置，座体内部的轴承安装孔经过同轴度精加工，可适配深沟球轴承或者圆锥滚子轴承的安装需求，根据吹瓶设备的挤压吨位不同，可以灵活选配对应载荷等级的轴承组件。实际应用中，这类轴承座安装在吹瓶机倾斜挤压装置的主轴两端，支撑主轴带动挤压摆臂完成往复倾斜动作，将瓶坯挤压到吹塑模具的对应位置，座体侧边预留的润滑油路通道，可以在设备运行过程中定期对内部轴承补充润滑脂，减少磨损延长维护周期，同时座体表面做了发黑防锈处理，能抵御吹瓶工位的水汽与少量腐蚀性挥发物的侵蚀，避免长期使用后表面锈蚀影响安装精度。设计过程中特意将轴承座的受力承载面做了加厚处理，对应挤压载荷的作用方向布置了加强筋结构，在不额外增加整体重量的前提下提升了座体的结构刚性，避免挤压动作中座体出现微形变影响主轴的回转精度，进而保障吹瓶过程中瓶坯定位的准确性，减少吹瓶成品的壁厚不均、瓶口偏移等质量问题。
