工业绕线系统用精密卷轴结构

项目分类:3D模型 发布时间:2021-10-07 ID:308047
  • 工业绕线系统用精密卷轴结构
  • 工业绕线系统用精密卷轴结构
  • 工业绕线系统用精密卷轴结构
  • 工业绕线系统用精密卷轴结构

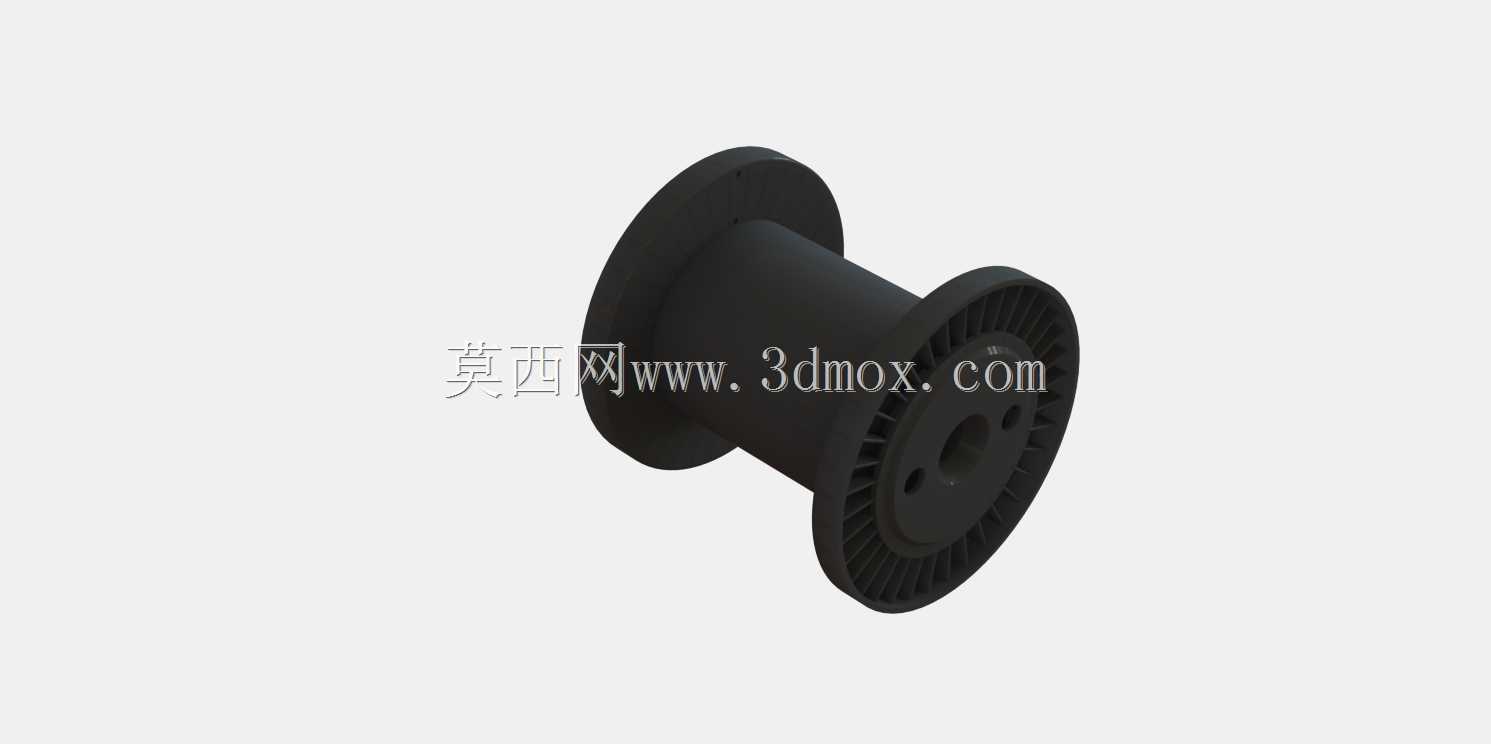

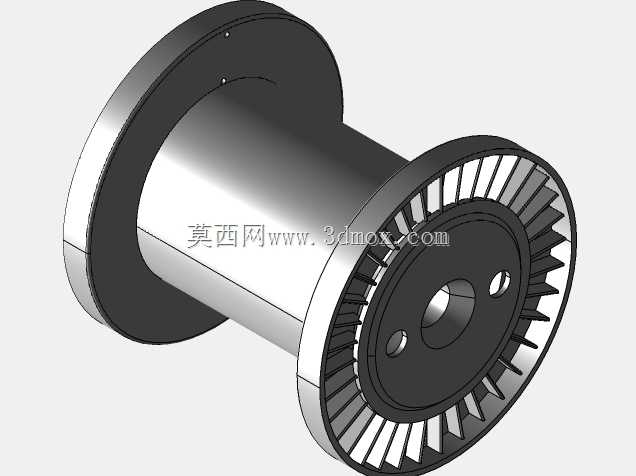

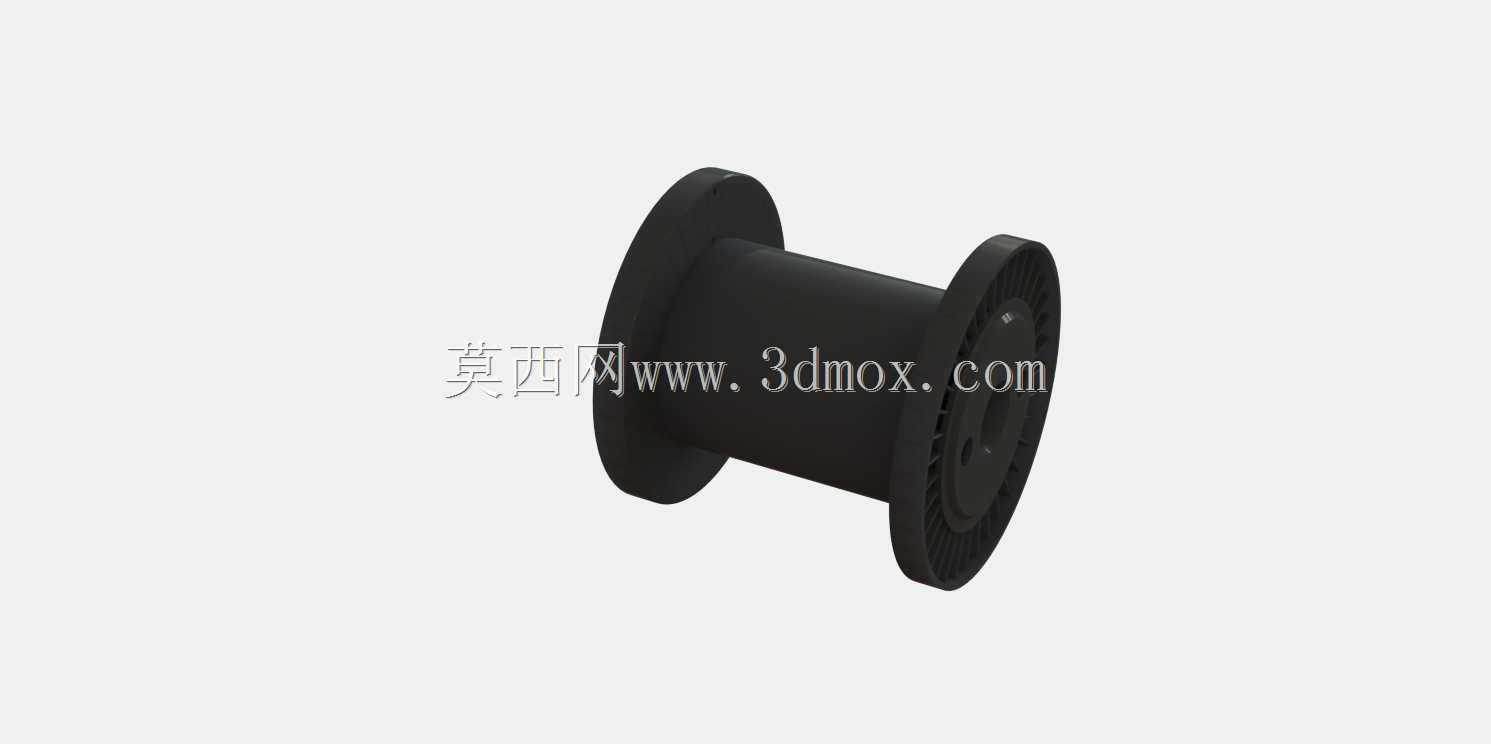

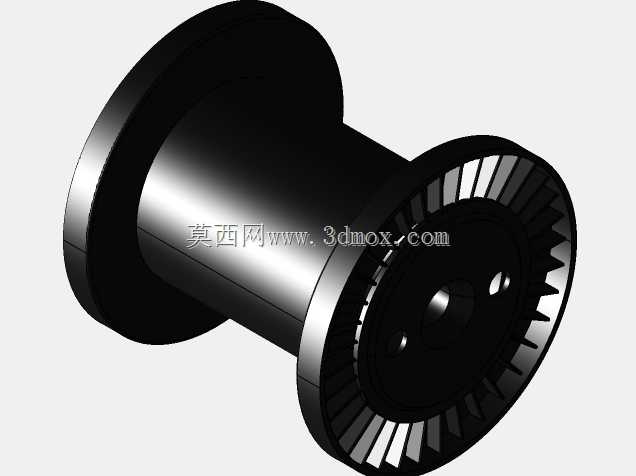

在漆包线绕制、纤维线材收卷、金属细丝排线等工业生产场景中,卷轴是承担线材承载、规整排线、张力传递的核心承载部件,其结构精度直接决定绕线成品的排线整齐度、线材张力稳定性以及后续放线过程的顺畅度,一旦卷轴同轴度偏差过大、法兰盘端面跳动超差,很容易出现绕线叠压、排线偏移、放线卡滞等问题,严重时还会拉伤线材表面,造成整卷线材报废。这款绕线卷轴采用中间筒身搭配双侧挡边法兰的经典结构,中间筒身的外圆柱面为线材缠绕的核心接触面,表面做了哑光硬质处理,既可以避免筒身表面过于光滑造成绕线内层打滑移位,也能减少硬质线材反复缠绕摩擦对筒身表面的磨损,延长部件的实际使用寿命。两侧法兰盘的直径大于中间筒身直径,形成规整的绕线容纳空间,其中一侧法兰盘外圈做了等距分布的齿状结构,这个结构并非装饰设计,而是用来和设备端的驱动齿盘啮合,传递旋转扭矩,相比传统的键槽直连驱动,齿圈啮合的驱动方式能让卷轴的拆装更换更便捷,不需要额外对准键槽位置,同时多齿啮合的接触面积更大,能传递更大的旋转扭矩,适配大卷径、大重量线材卷的绕制需求。卷轴中心设置了阶梯式安装通孔,大孔径位置用于和设备的支撑转轴配合,保证卷轴旋转时的同轴度,小孔径位置可穿入锁紧顶丝,将卷轴和支撑转轴做轴向固定,避免高速旋转时卷轴出现轴向窜动。在设计这类卷轴时,首先要根据目标绕线的线径、单卷线材的总长度核算中间筒身的有效直径和轴向长度,保证绕线完成后线材卷的外径不超过法兰盘的最大直径,避免线材从法兰边缘脱出;其次要严格控制两侧法兰盘和中间筒身的垂直度,以及筒身外圆柱面和中心安装孔的同轴度,通常这类工业用绕线卷轴的端面跳动要控制在0.05mm以内,径向跳动控制在0.03mm以内,才能满足高速绕线时的动平衡要求,减少设备运行时的振动和噪音。另外,法兰盘的厚度需要根据单卷线材的最大重量做强度校核,避免满卷状态下法兰盘受线材侧向挤压出现向外的形变,导致绕线卷两端出现松垮。实际安装时,卷轴穿入设备支撑转轴后,要先确认齿圈和驱动齿盘的啮合间隙,间隙过大会造成传动冲击、齿面磨损加快,间隙过小则会出现卡滞、旋转阻力过大的问题,调整到齿侧间隙保持在0.1-0.2mm区间后再锁紧顶丝,空载试运行确认无偏摆、无异常摩擦声响后,再正式穿线开始绕制作业。日常维护中,要定期清理筒身表面和法兰内侧附着的线材碎屑、油污,避免这些杂物垫在筒身表面造成绕线内层不平整,同时要检查中心孔的磨损情况,当中心孔和转轴的配合间隙超过0.1mm时,要及时更换卷轴,避免旋转时跳动过大影响绕线精度。
