激光切割用火花塞二维结构设计图

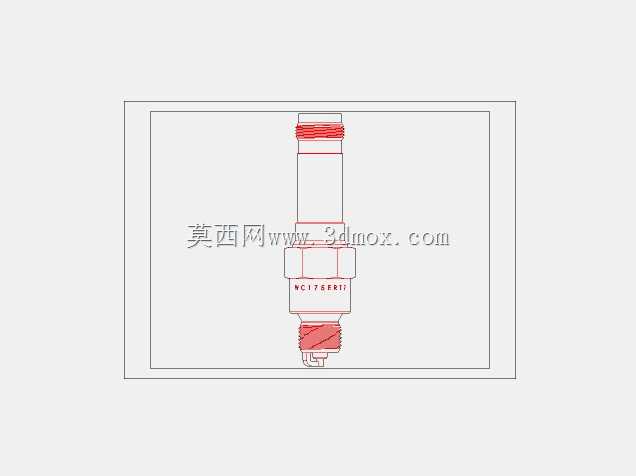

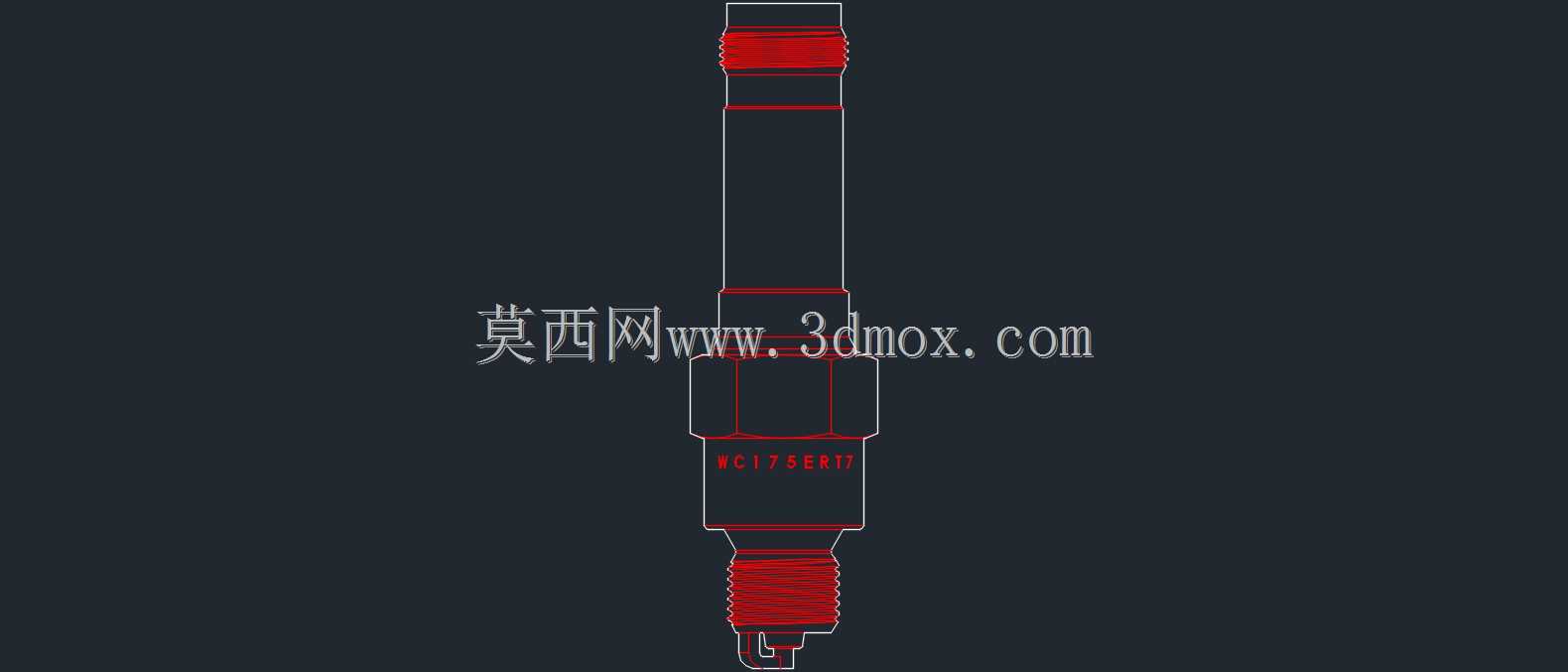

在汽车维修、改装以及小型金属文创加工场景中，火花塞作为内燃机点火系统的核心部件，其结构轮廓常被用作激光切割加工的创意素材，既可以复刻真实配件的结构特征用于教学演示、工装定位样板制作，也能衍生出钥匙挂饰、金属标识牌等周边文创产品。本次呈现的火花塞二维切割图样，完全参照Unimog 404车型配套火花塞的真实结构比例绘制，还原了产品从接线端到点火端的全部结构特征。从功能特性来看，真实火花塞的核心作用是将高压电引入燃烧室，击穿电极间隙产生电火花点燃气缸内的混合气，而这套切割图样完整保留了上部接线螺母、绝缘瓷套段、中部六角拧转部位、下部密封垫圈以及螺纹安装段、电极端的全部轮廓线条，切割成型后既可以作为汽修教学的结构示意样板，帮助学员快速识别火花塞各部位结构，也能直接作为金属钥匙胚的加工轮廓，加工出辨识度极高的车用主题挂饰。设计过程中优先考虑了激光切割的工艺适配性，所有轮廓线条均做了闭合处理，避免切割过程中出现断刀、轮廓不连续的问题，同时针对螺纹段的密集线条做了等距简化，既保留了螺纹的视觉识别特征，又不会因为线条过密导致激光切割时出现过烧、熔边的问题。安装边界方面，图样严格按照真实火花塞的比例缩放，可根据实际加工需求调整整体尺寸，若用作教学示意样板，可将整体长度控制在150mm左右，保证各部位结构清晰可辨；若用作钥匙挂饰，可将整体长度控制在50mm范围内，预留上部接线端的挂孔位置，方便后续装配钥匙圈。六角拧转部位的对边尺寸也按照真实比例对应，若制作等比例缩小的模型，该部位尺寸可适配标准小扳手的卡口，提升成品的把玩属性。在实际加工场景中，这套图样可直接导入平面激光切割设备，适配不锈钢、薄铝板、黄铜板等多种常见金属板材，切割后仅需对边缘做简单去毛刺处理即可使用，不需要额外的二次铣削加工。针对不同的使用场景，设计时还预留了线条调整空间，若用于工业工装定位，可将下部螺纹段的轮廓调整为与真实安装螺纹一致的尺寸，直接作为火花塞安装工位的对位样板；若用于文创加工，可在中部绝缘段位置预留自定义刻字区域，方便加工时添加个性化标识。需要注意的是，切割不同厚度板材时，需要根据板材厚度对应调整轮廓的补偿量，保证切割后的成品尺寸与设计值一致，尤其是六角部位的尺寸精度，若要实现扳手拧转的适配效果，尺寸偏差需要控制在0.1mm以内，避免出现卡口过松或过紧的问题。
