六孔阵列式LED条形聚光反光结构件

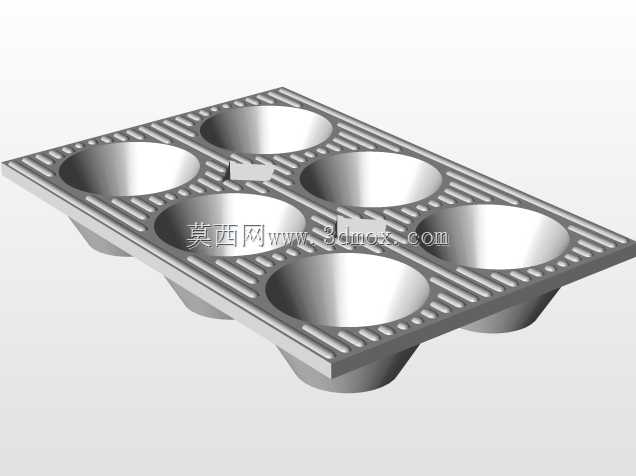

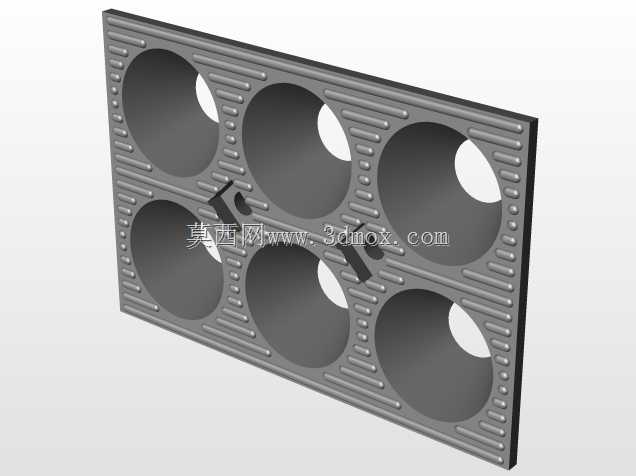

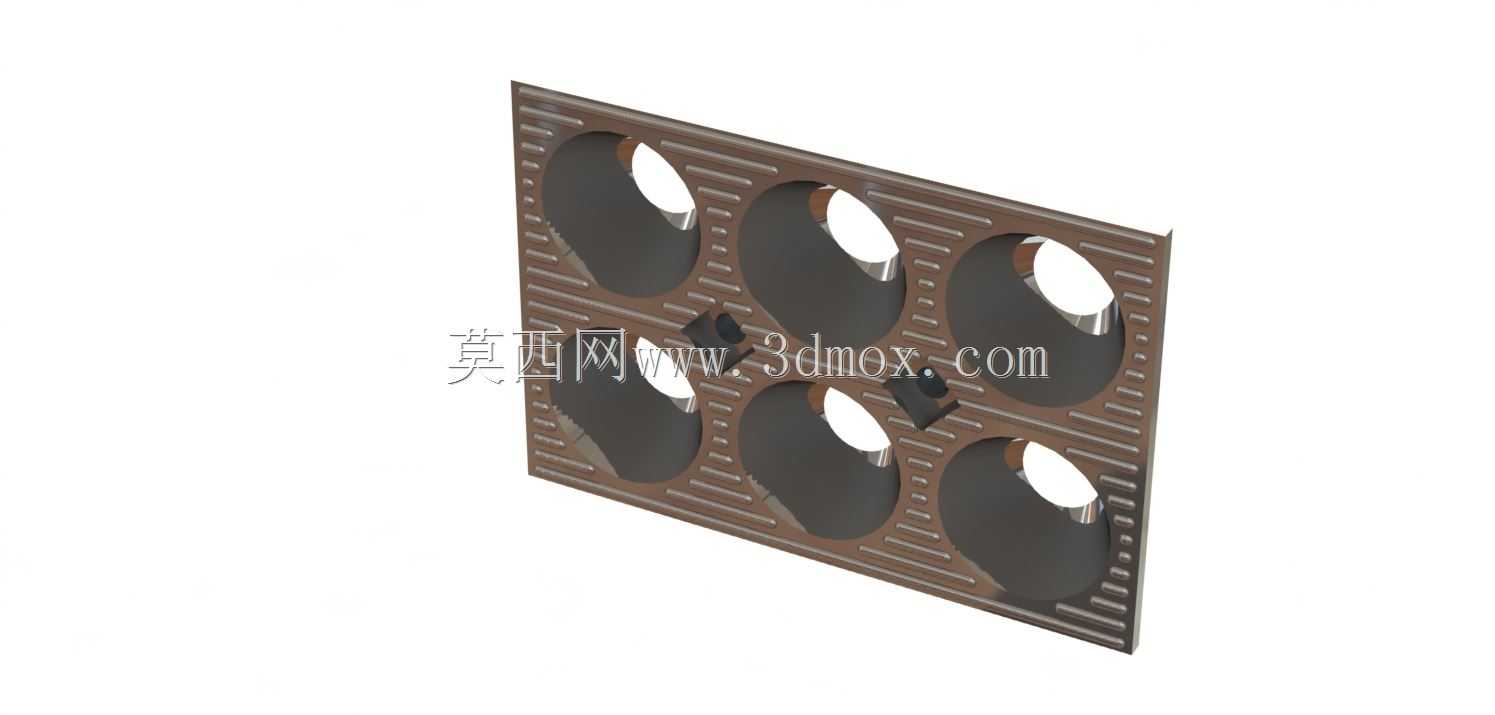

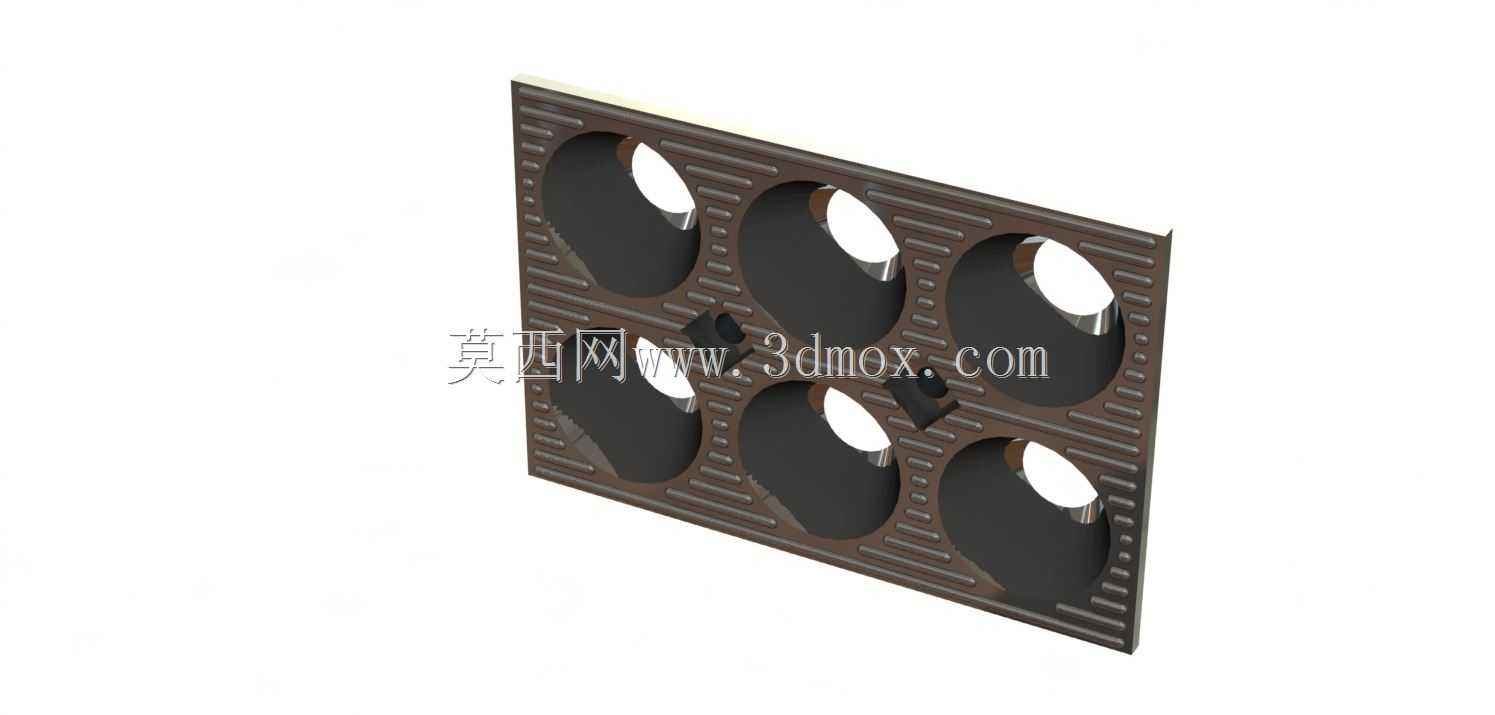

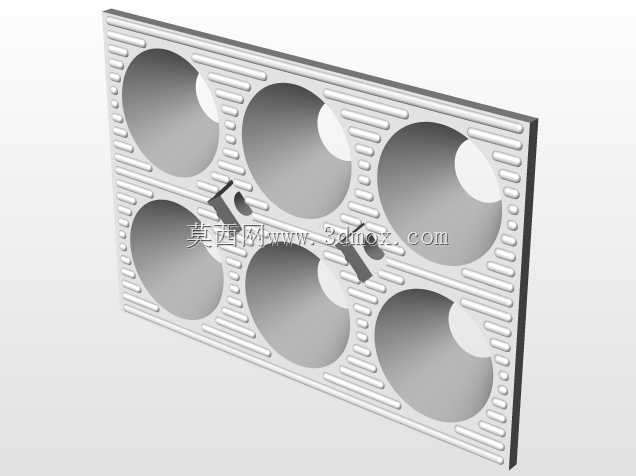

这款六孔阵列排布的条形聚光反光结构，主要适配多灯珠集成的条形LED照明模组，常见于工业设备局部照明、商用展柜线性洗墙、户外长条投光等场景，核心作用是将LED灯珠发出的大角度发散光线收拢定向，提升目标照射区域的照度均匀度，减少无效光溢散。从结构设计逻辑来看，单个反光腔采用非对称曲面成型，区别于常规圆形对称反光杯，每个腔室的曲面弧度经过配光校准，能适配对应位置LED芯片的出光角度，避免相邻灯珠的光线在腔体内发生串扰，同时条形基板表面设计的细密凹凸筋条，一方面可以增加结构件自身的结构刚性，减少薄壁件注塑或冲压成型后的翘曲变形，另一方面也能打散腔体外的杂散光，避免非出光面产生多余反光影响配光效果。安装边界上，整体为薄型长方体结构，六个反光腔呈两排三列规整排布，每个腔室的中心距与常规中功率LED灯珠的贴装间距完全匹配，基板四周预留的平整边可直接通过背胶或者压条固定在LED铝基板上，不需要额外设计复杂的定位卡扣，能适配多数现成的条形灯壳内部安装空间，不需要对原有灯体结构做大幅修改。实际选型使用时需要注意，单个反光腔的入光口直径要匹配所选LED灯珠的发光面尺寸，入光口与灯珠表面的间隙控制在1毫米以内，避免光线从缝隙漏出降低聚光效率，出光口的边缘做了微小的倒角处理，能减少出光边缘的黄边或蓝边色散问题，让照射光斑的边界更清晰。这类反光结构的材质通常选用高反光率的工程塑料或者表面做阳极氧化反光处理的金属板材，曲面部分的光洁度直接影响反光效率，建模时需要保证每个反光腔的曲面曲率连续，没有折角或凹凸缺陷，否则会导致局部光线乱反射，出现光斑暗区。不同于单颗独立的反光杯，这种阵列式条形结构的装配效率更高，一次性就能完成六个灯位的反光件安装，适合批量生产的条形照明产品使用，在设备操作工位照明场景下，搭配对应的LED光源，能将光线集中投射在操作台面区域，避免光线直射操作人员眼部产生眩光，同时比同等功率的无反光结构LED灯具照度提升40%以上，兼顾照明效果与能耗表现。
