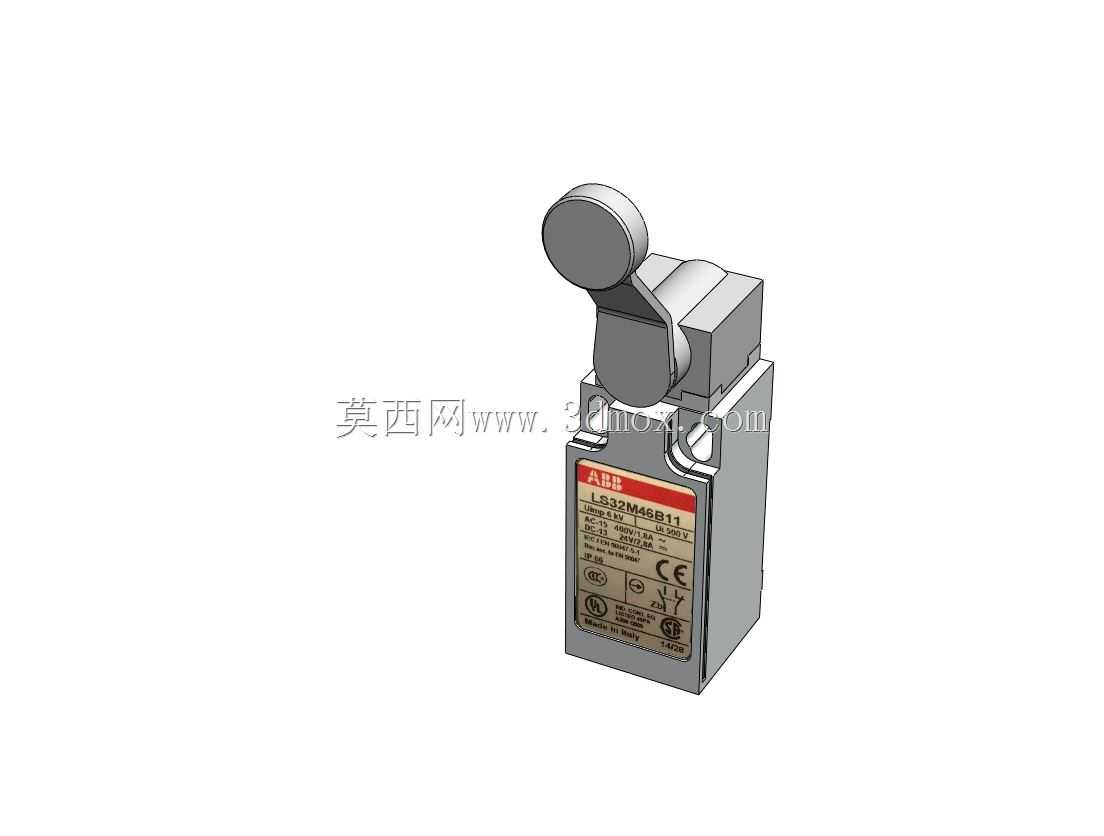

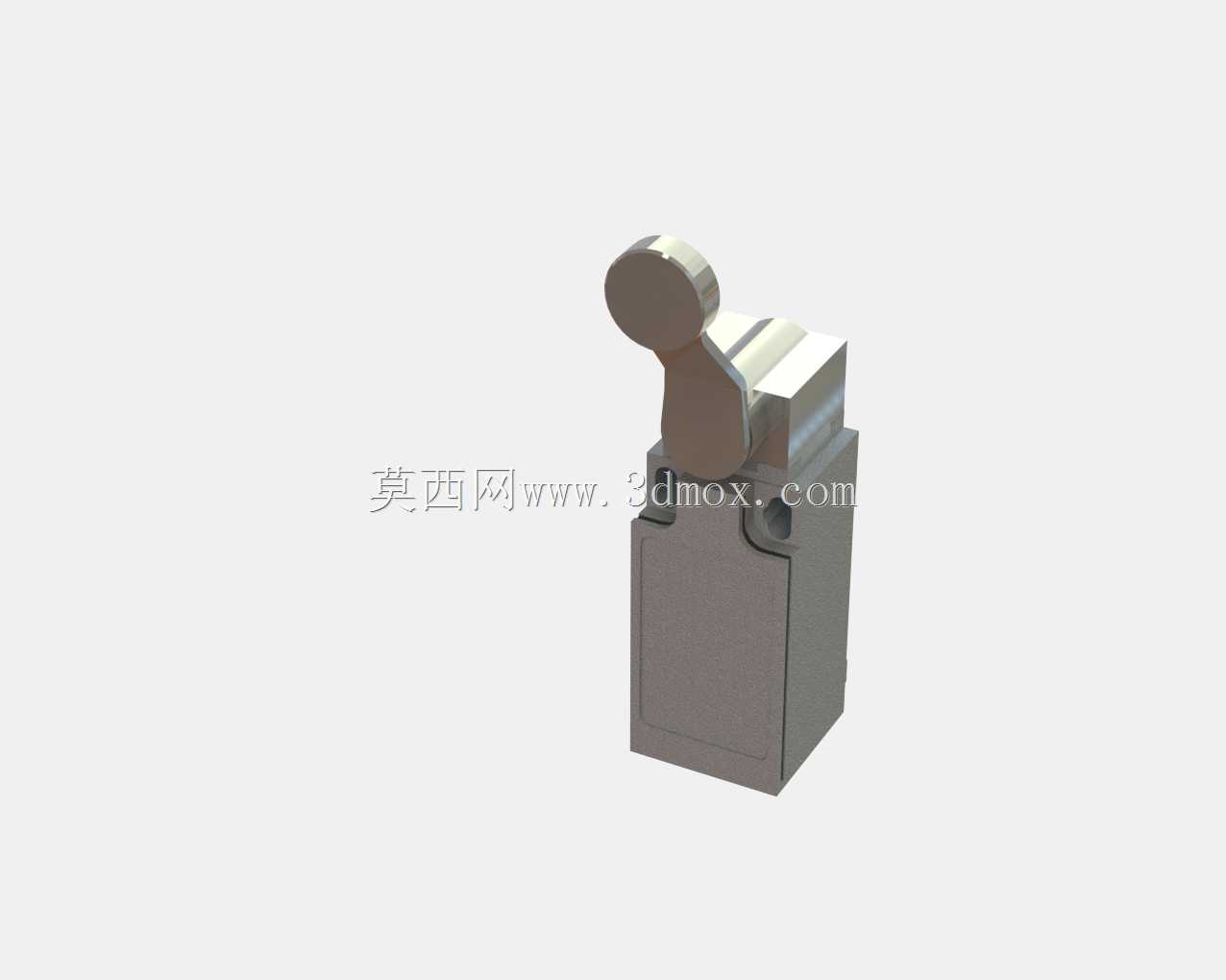

工业自动化用小型拨杆式限位开关结构

这类拨杆式限位部件常被布置在自动化产线的工位端点、滑台行程极限位置、夹具开合到位检测点位，也会集成在ABB、西门子系列工控柜体的门体联锁、操作机构联锁位置，用来反馈机械构件的实际位置状态，给PLC控制系统传递到位、超限、联锁触发的硬接点信号，避免设备超程碰撞、机构误动作引发的生产事故。从结构设计来看，这款部件采用方正的基座壳体，壳体侧面预留了标准的卡槽结构，可直接卡装在标准DIN导轨上，也能通过基座底部的安装孔配合螺丝完成固定安装，安装边界适配主流工控柜内的安装空间，不需要额外定制转接支架，能大幅缩短现场装配的工时。拨杆触发端采用圆头耐磨金属材质，触发接触时不会刮蹭运动件表面，拨杆的摆动角度经过设计适配，既保证足够的触发行程冗余，又不会因为超程摆动造成内部结构损坏，日常使用中能承受百万次以上的触发动作，适配高频往复运动的工位检测需求。壳体采用高强度工程塑料注塑成型，表面做了哑光抗静电处理，能在常规工业车间的粉尘、轻微油污环境下稳定工作，接线端隐藏在壳体侧方的防护盖内，接线完成后盖上防护盖可达到IP40以上的防护等级，避免车间内的金属碎屑、浮尘落入接线端子造成短路故障。在实际选型应用中，这类部件的触发力经过调校，既不会因为运动件轻微的振动产生误触发信号，也不会因为触发阻力过大阻碍运动件的正常行进，可适配气缸滑台、电动模组、传送线挡停机构等多种运动构件的位置检测需求，结构紧凑不占用过多安装空间，在紧凑排布的自动化设备内部也能灵活布置。建模过程中还原了拨杆的活动间隙、壳体的卡扣配合结构、安装孔的位置公差，可直接用于设备布局的干涉检查、安装工位的空间校核，也能作为电气布线设计时的位置参考，帮助设计人员在三维布局阶段就确认部件的安装空间、操作维护空间是否充足，避免后期加工装配时出现部件干涉、操作空间不足的问题。
