绕线机带主轴定心托架线轴结构

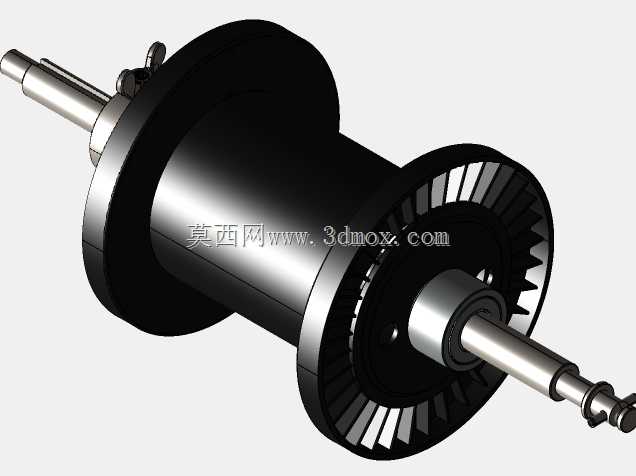

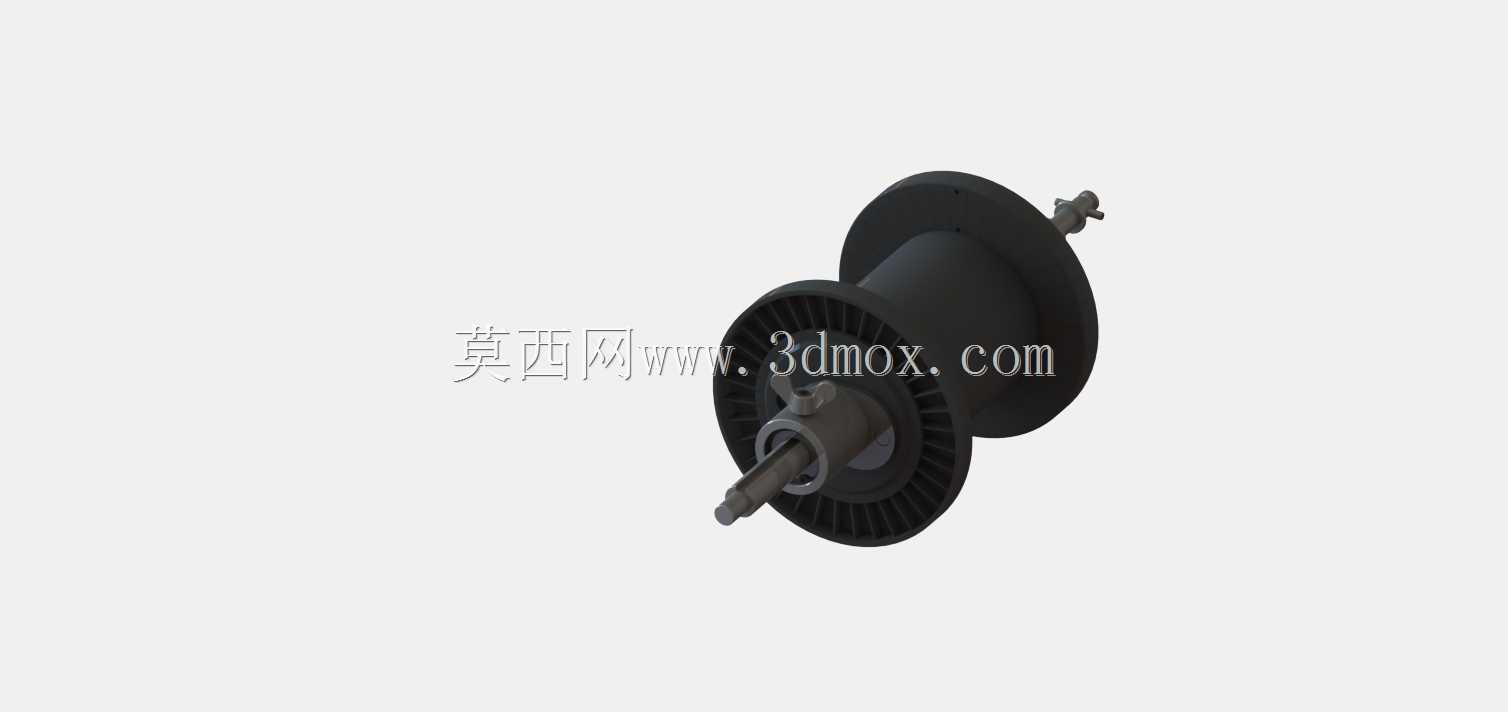

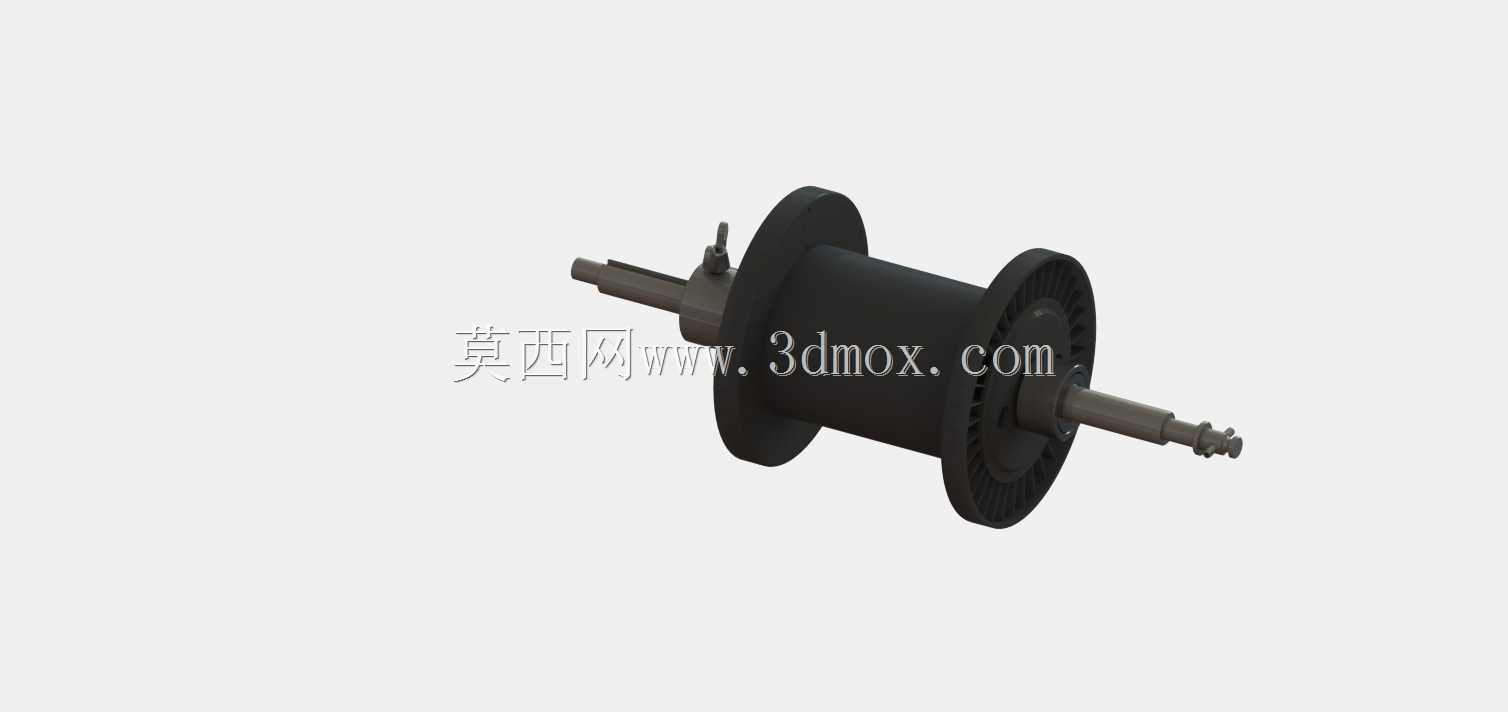

在电磁线圈、线材缠绕类加工场景中，线轴部件是承载待绕线材、保障排线精度的核心执行构件，这款带主轴与定心部件的线轴结构，主要适配中小型自动绕线设备的装夹需求，可覆盖漆包线、纤维线、细金属丝等多种线材的卷绕承载作业。从实际功能逻辑来看，该结构将主轴作为核心承载基体，两端伸出的轴段可直接与绕线机的驱动端、尾座顶针配合安装，无需额外设计转接工装，轴段上加工的阶梯定位面可直接匹配设备装夹位的公差要求，安装时仅需保证主轴轴线与绕线机回转轴线同轴度误差控制在0.02mm以内，即可避免高速回转时的跳动问题。线轴主体采用双侧挡边的筒式结构，两侧挡边的直径差经过匹配计算，可在限定的轴向宽度内最大化卷绕容量，同时挡边边缘做了圆角过渡处理，避免线材排线时被锐边刮伤，影响线材表面绝缘层或镀层完整性。定心部件中的托架结构属于辅助支撑定位组件，当线轴卷绕大重量线材、主轴跨距较大时，托架可从线轴中部下方提供辅助支撑，抵消主轴因长跨距产生的挠曲变形，避免高速回转时出现振颤，保障排线节距的均匀性。设计过程中优先考虑了部件的拆装便捷性，线轴筒体与主轴之间采用键连接传递扭矩，挡边与筒体通过止口定位，日常更换不同规格线轴时，无需拆卸两端的轴承组件，仅需松开轴向锁紧件即可完成筒体更换，可有效减少设备换型的停机时间。从安装边界来看，主轴两端轴颈的直径、伸出长度均匹配常规绕线机的装夹接口尺寸，双侧挡边的最大外径不会超出绕线机排线架的移动行程范围，托架的安装孔位可适配设备工作台的T型槽间距，安装时可根据线轴的实际负载调整托架的支撑高度，保证支撑面与主轴外圆的贴合间隙处于合理区间，既不会额外增加主轴的回转阻力，也能起到足够的支撑抗振作用。实际应用中，该结构可适配最高每分钟数百转的绕线转速，卷绕线材时的张力波动可控制在合理范围内，不会因线轴自身的结构刚性不足导致线材张力突变，适配多类中小规格线圈的批量绕制作业。
