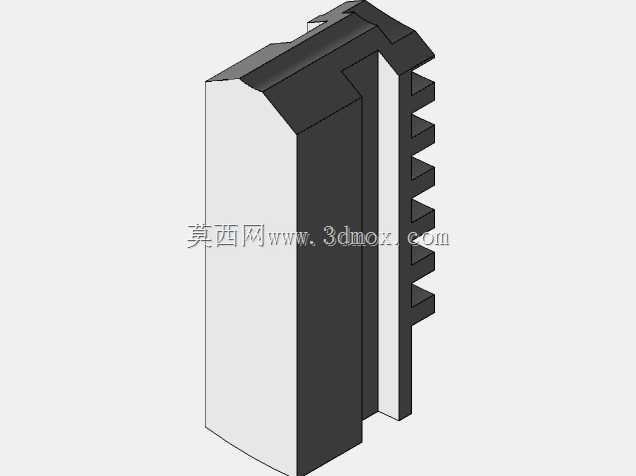

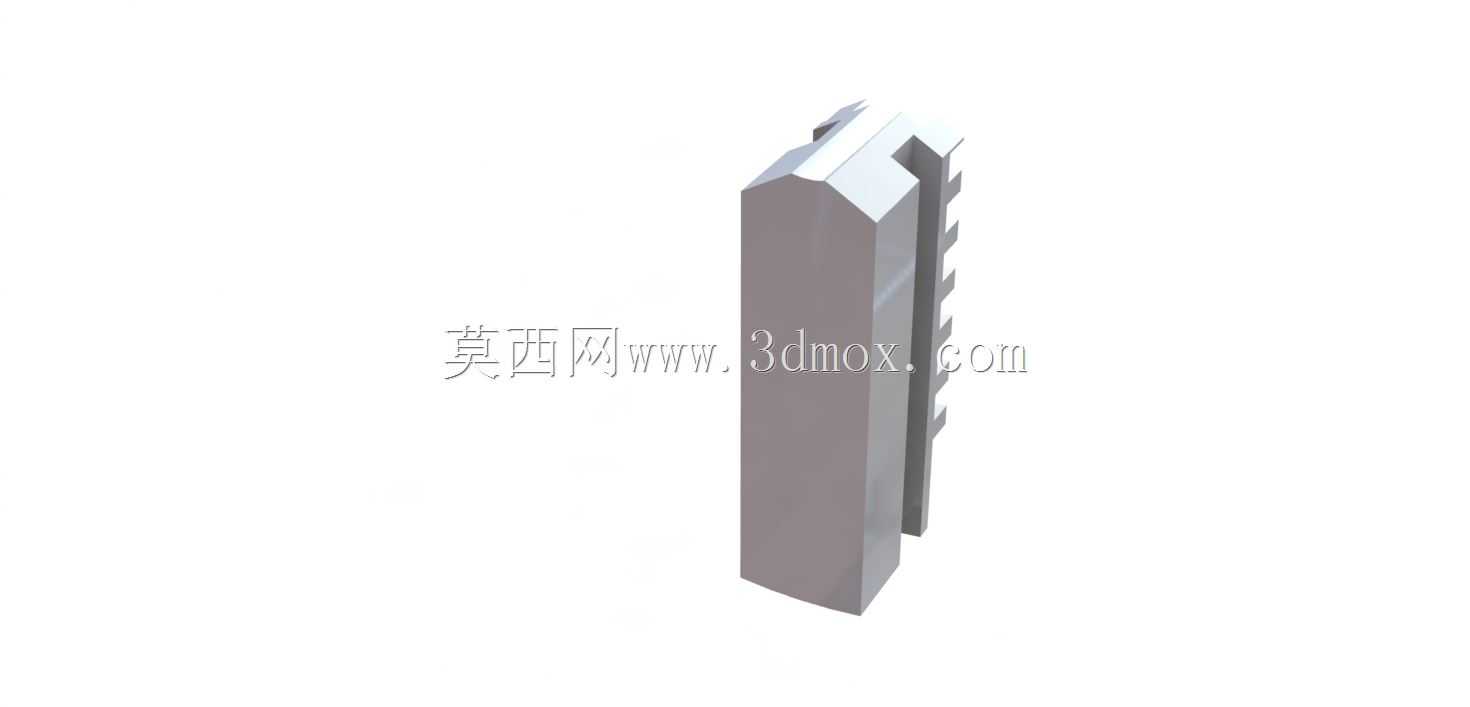

160毫米野牛款车床卡盘爪结构设计

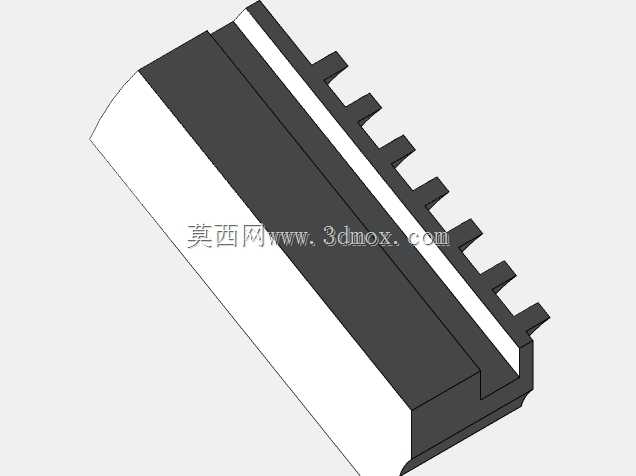

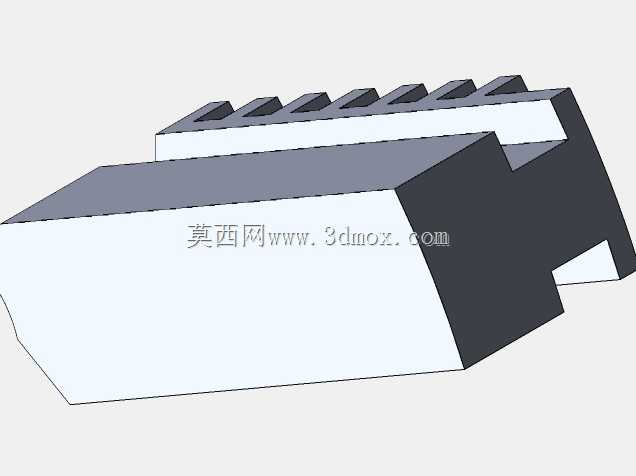

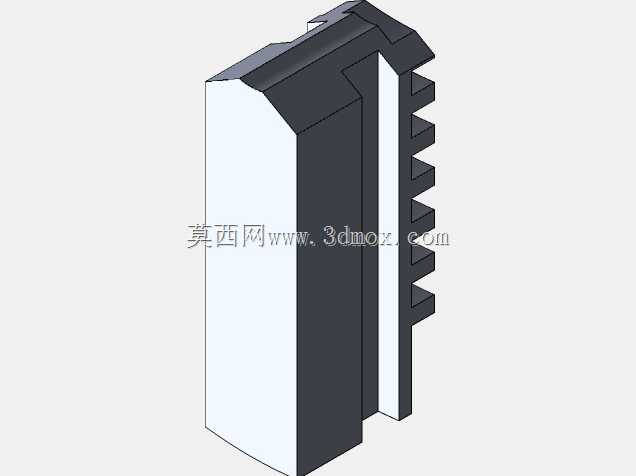

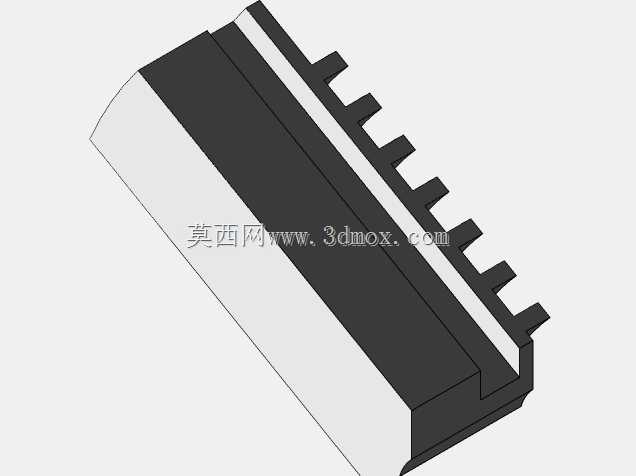

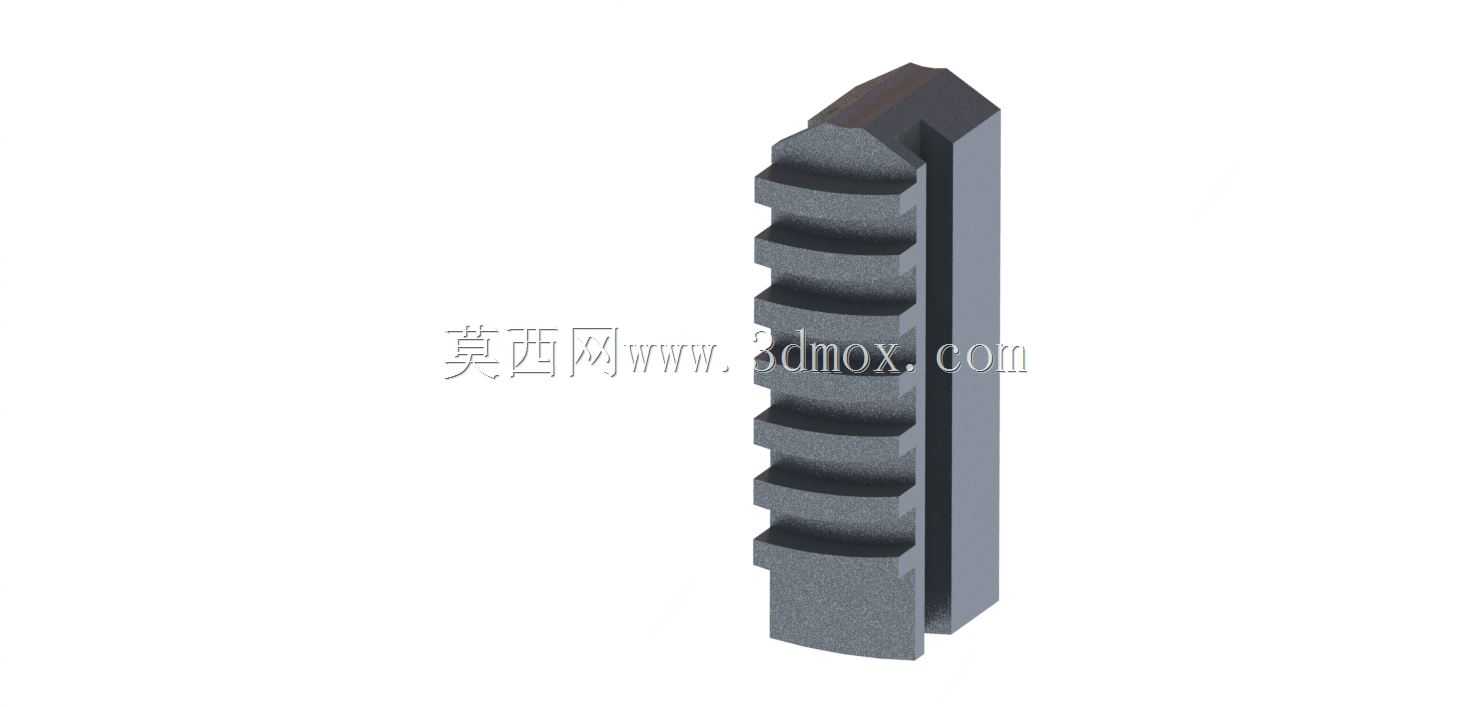

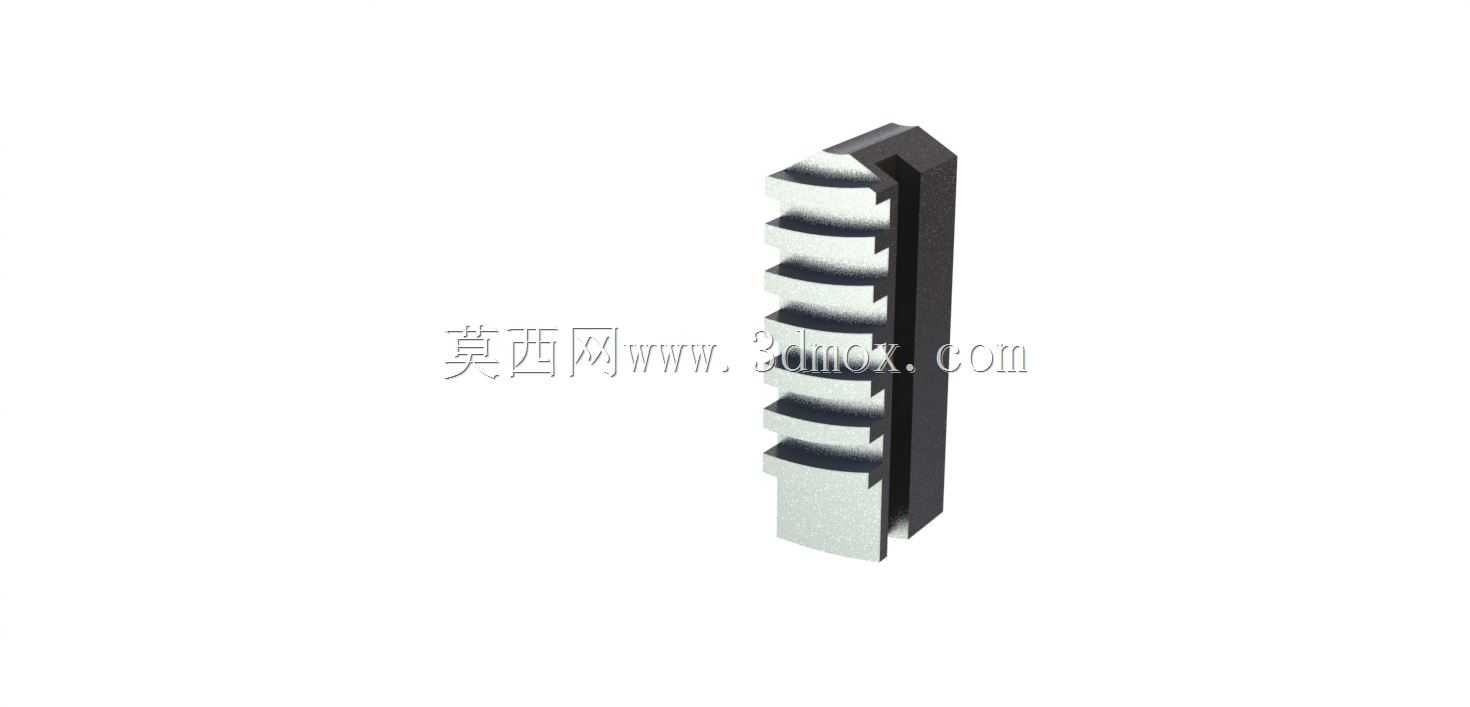

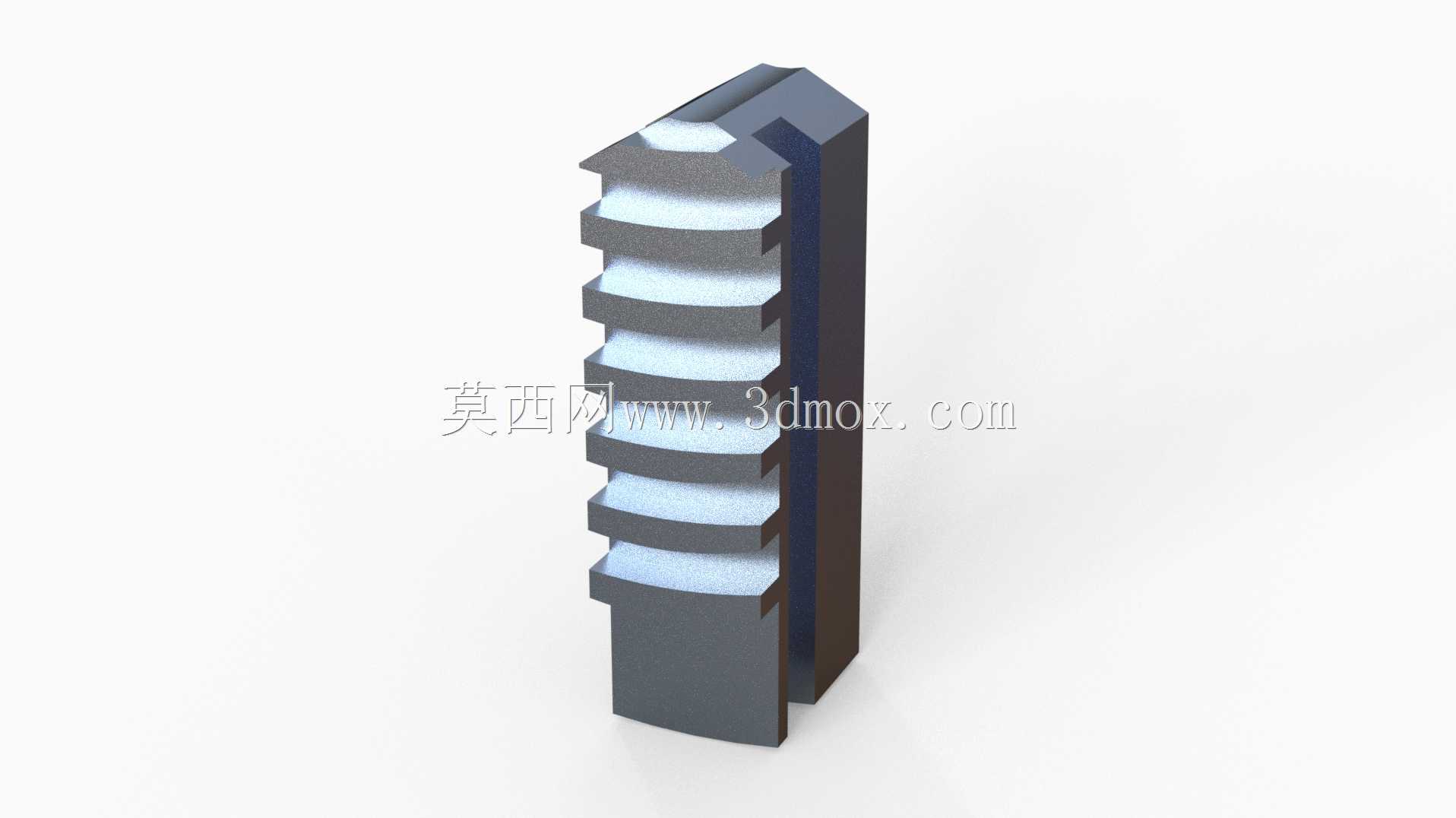

在车床加工场景中，卡盘爪是直接承担工件装夹定位的核心执行部件，其结构精度直接决定回转类零件的装夹同轴度与加工稳定性，尤其在小批量定制加工、非标准件车削作业中，通用卡爪的适配局限往往会成为加工精度的瓶颈。本次设计的160毫米规格卡盘爪，针对三爪自定心卡盘的装夹适配需求做了结构优化，首先从安装边界来看，该卡爪适配卡盘的基爪滑槽尺寸严格匹配160毫米直径规格卡盘的安装槽距，齿形啮合段的齿距、齿高参数完全对应同规格卡盘的驱动螺纹副啮合要求，安装时无需额外修配基槽，可直接装入对应卡盘的滑槽内完成装配，三个卡爪沿卡盘周向呈120度均匀分布时，可实现对圆形、正六边形等规则截面工件的自动定心装夹。从功能特性来看，该卡爪的夹持工作面做了适配性结构调整，区别于通用卡爪的平夹持面，本次设计的爪体夹持端可根据加工需求更换软爪材质或修磨成型面，既可以完成常规棒料的外圆装夹，也可通过修磨内弧面完成薄壁环类零件的内撑装夹，适配车削工序中外圆车削、端面车削、内孔镗削等多种加工工况的装夹需求。设计过程中重点修正了常规卡爪螺旋线啮合起点偏差的问题，常规量产卡爪因加工公差累积，三个爪的啮合起始位置存在细微偏差，装夹时容易出现定心偏移，导致工件找正时间增加，甚至出现加工后壁厚不均的问题，本次建模时严格对齐了三个卡爪的齿形起始位置，保证三个爪在同步进给时的行程差控制在0.02毫米以内，有效提升自定心精度。爪体的整体结构采用长条形刚性设计，爪身厚度与高度参数经过刚性校核，在满负荷装夹时爪体的变形量控制在允许范围内，避免因夹持力过大导致爪体变形影响装夹精度，同时齿形段的长度预留了足够的进给行程，可适配一定直径范围内的工件装夹，无需频繁更换卡爪。在实际生产应用中，这类定制化卡盘爪尤其适合维修车间、小批量定制加工场景，当遇到异形截面工件、薄壁易变形工件的装夹需求时，可在该卡爪基础上快速修磨出适配的夹持型面，相比重新制作整套卡盘附件，能大幅缩短工装准备周期，同时该卡爪的安装接口完全兼容同规格标准卡盘，可直接替换原有磨损卡爪，无需对卡盘本体做任何改造，适配普通卧式车床、数控车床的同规格三爪自定心卡盘使用。
