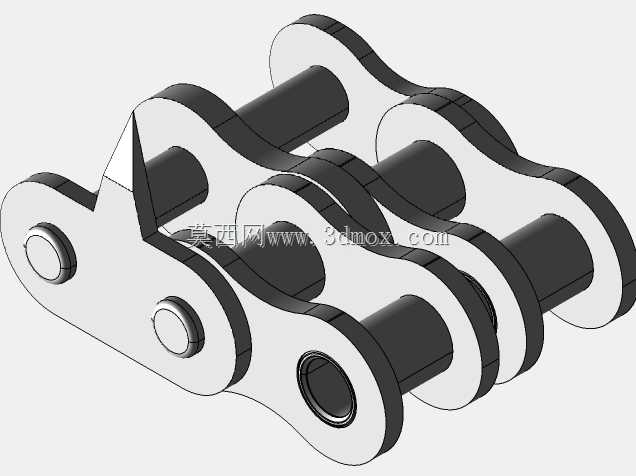

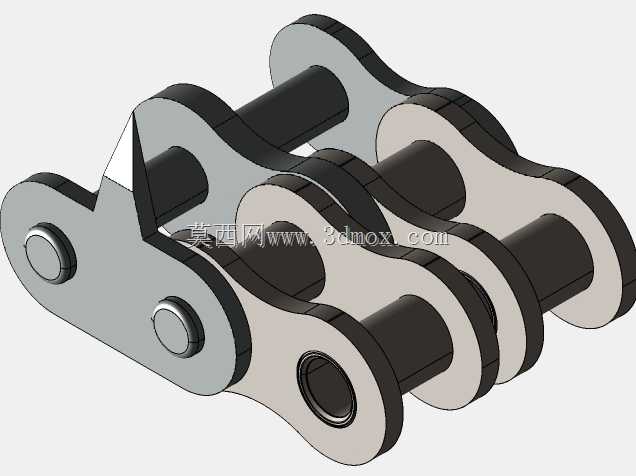

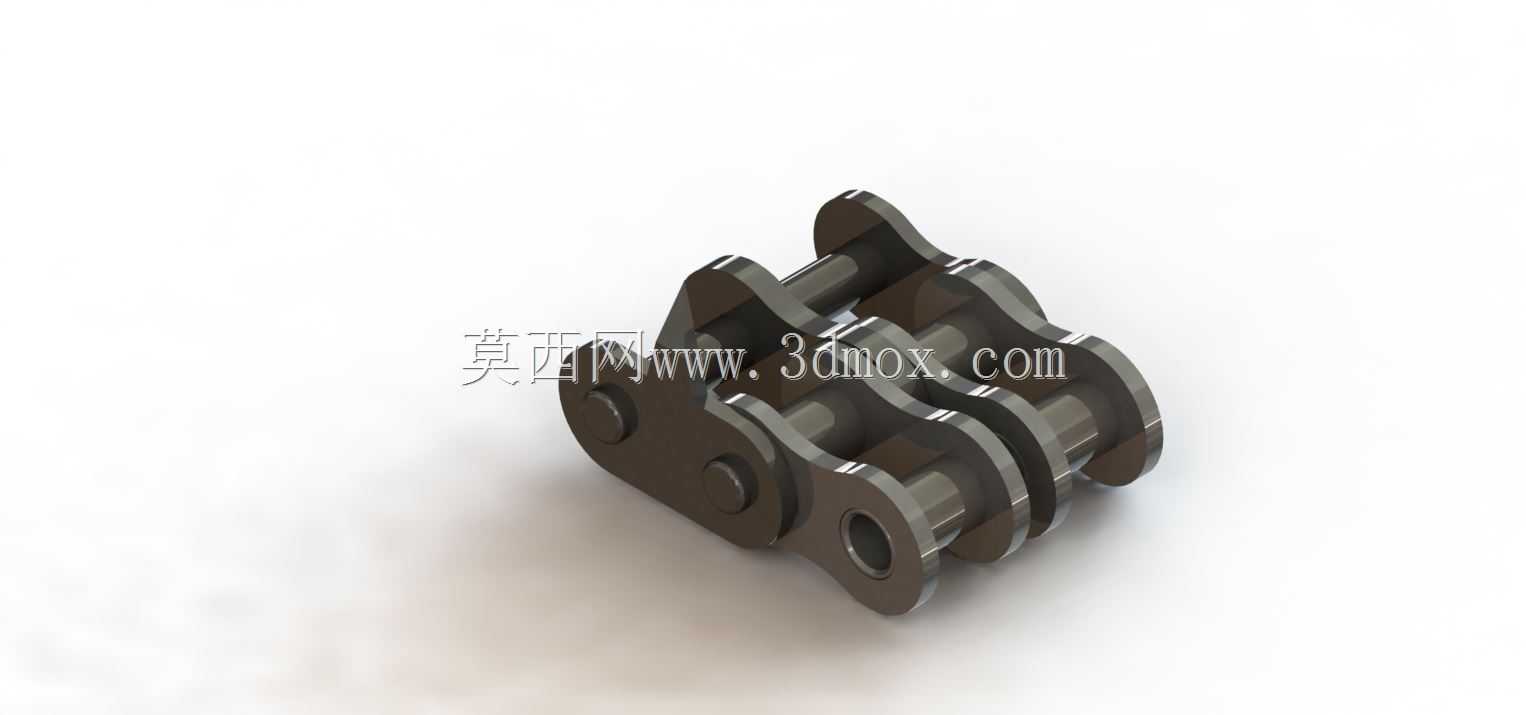

IWIS系列08B-2尖头输送链节结构

在散料输送、工位节拍转运这类连续作业的产线场景里，输送链的可靠性直接决定整线的稼动率，这款08B规格的双排尖头链节，是针对带尖刺定位需求的输送工况开发的专用链节单元。日常做输送线选型时，很多工程师容易忽略链节与附件的匹配公差，这款链节在设计时就预留了尖头附件的安装基准面，不需要后期在链板上额外打孔做焊接改造，避免了焊接应力导致的链板变形、销轴孔位偏移问题，能直接适配需要靠尖头定位工件的输送场景，比如汽配行业的小冲压件工位转运、食品包装线的纸盒定位输送，或是电子行业的PCB板过炉输送，都能靠这个尖头结构卡住工件边缘，避免输送过程中工件移位跑偏。从结构设计来看，这款双排链节采用标准08B链号的节距参数，内外链板的冲压倒角做了圆弧过渡，能减少链节在绕经链轮时的应力集中，销轴与外链板采用过盈压装配合，内链板与套筒之间保留合理的转动间隙，保证链节在反复弯折过程中不会出现卡滞，双排结构的设计比单排链的承载能力提升近一倍，能适配中等负载的输送工况，同时链板的厚度、销轴的直径都严格遵循对应链号的尺寸规范，能和同规格的标准链轮直接啮合，不需要定制专用链轮，降低产线改造成本。做三维建模时，这个链节的装配基准要选在销轴的中心轴线位置，内外链板的同轴度公差需要控制在0.02mm以内，否则装配后会出现链节转动卡涩、运行时跳齿的问题，尖头附件的安装面要和链板平面保持垂直，保证安装后尖头的定位方向一致，不会出现工件定位偏斜的情况。安装边界方面，这款链节组成整链后，最小回转半径和同规格标准双排链一致，在做线体布局时，链轮的中心距、张紧行程都可以参考标准08B双排链的参数来设计，不需要额外预留避让空间，链节运行时的侧向摆动量控制在合理范围内，适配常规的导轨导向结构，不会出现运行时脱轨的问题。很多现场维护的师傅都知道，输送链最容易出问题的位置就是外链板和销轴的压装位置，这款链节在压装位置做了局部的强化处理，能承受反复启停时的冲击载荷，不会出现销轴松动、外链板脱出的故障，在常规的润滑工况下，能满足长时间连续运行的使用需求。
