燃油箱用间隔控制阀结构设计

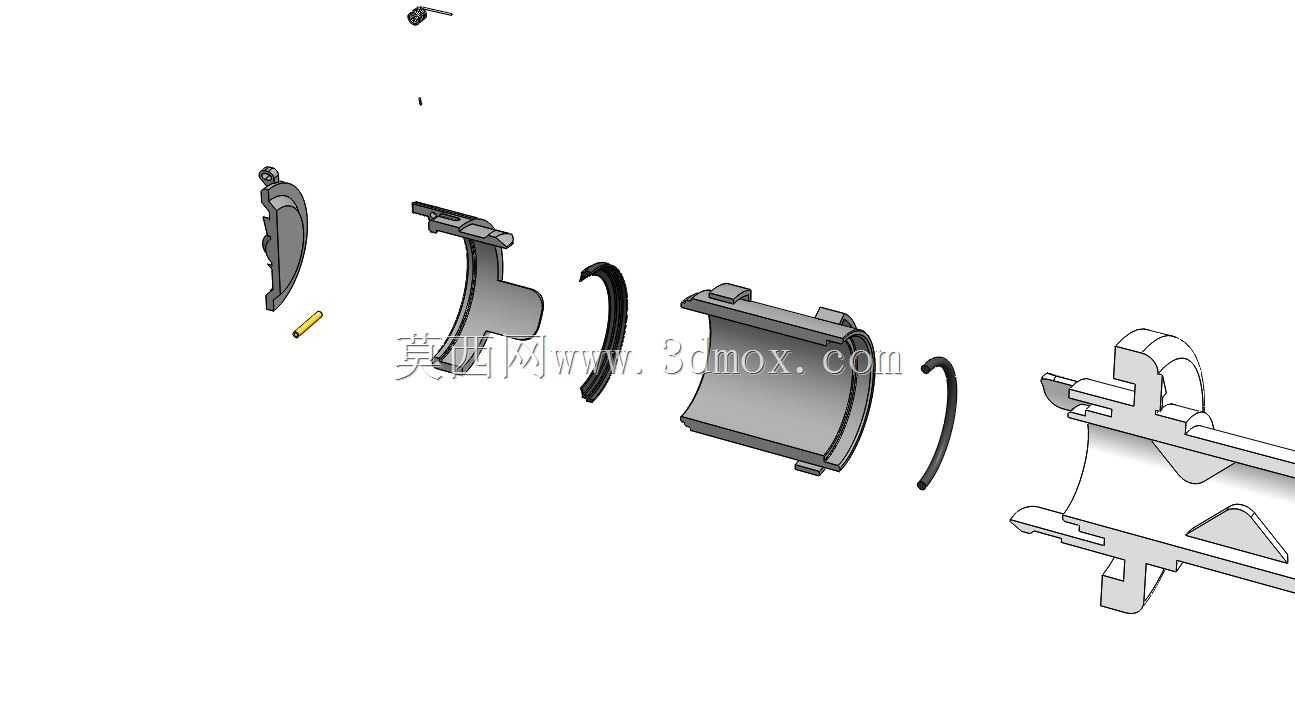

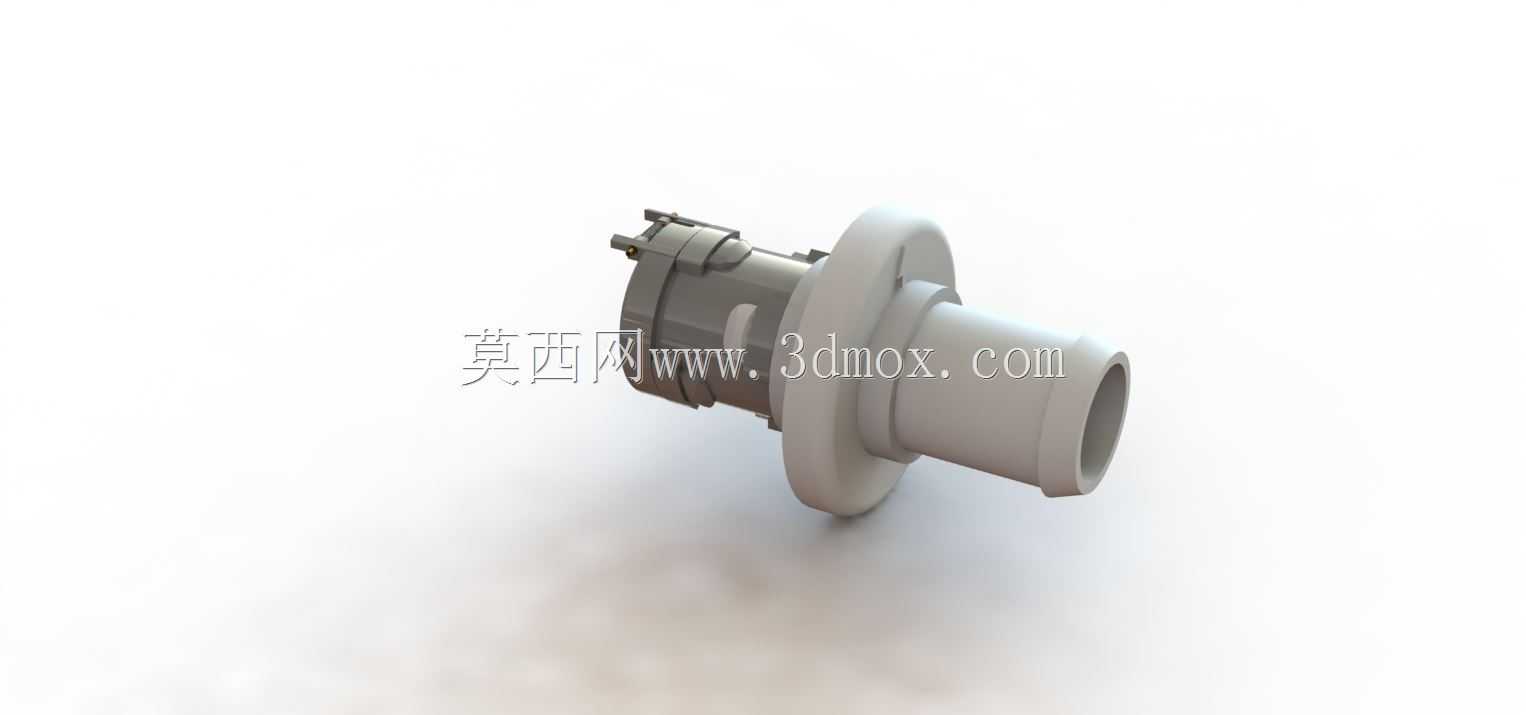

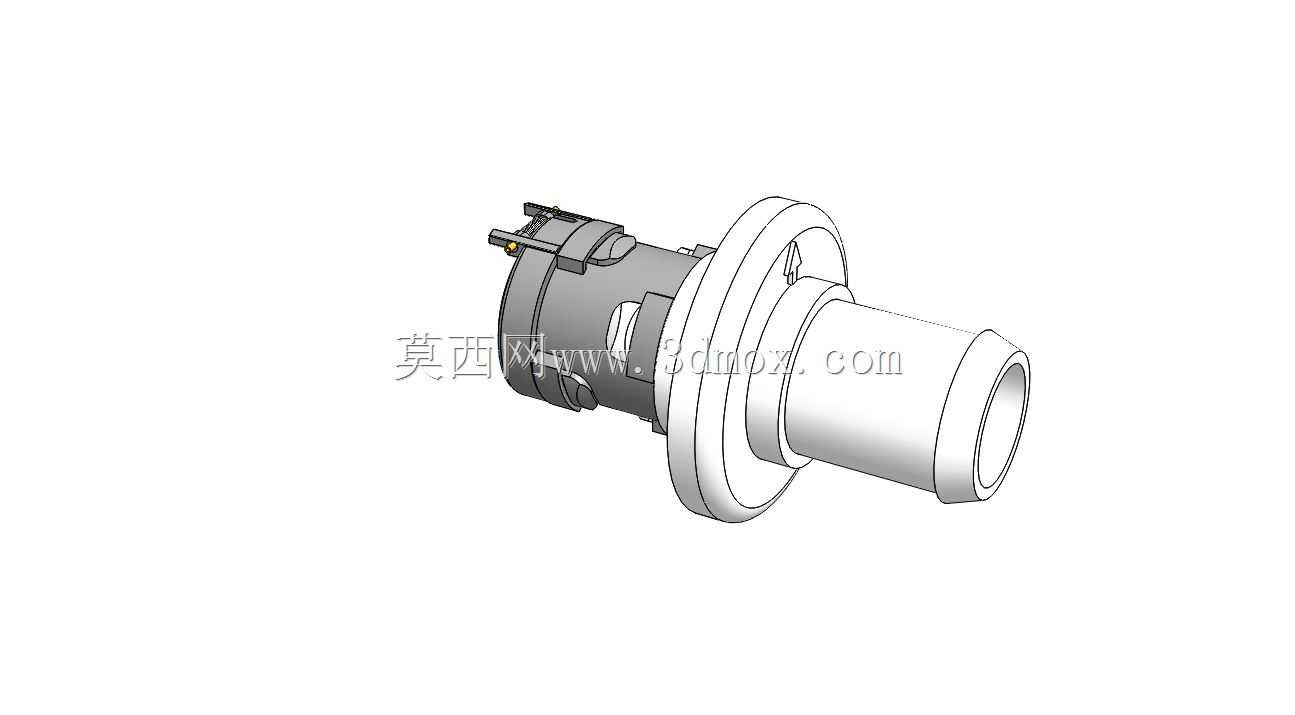

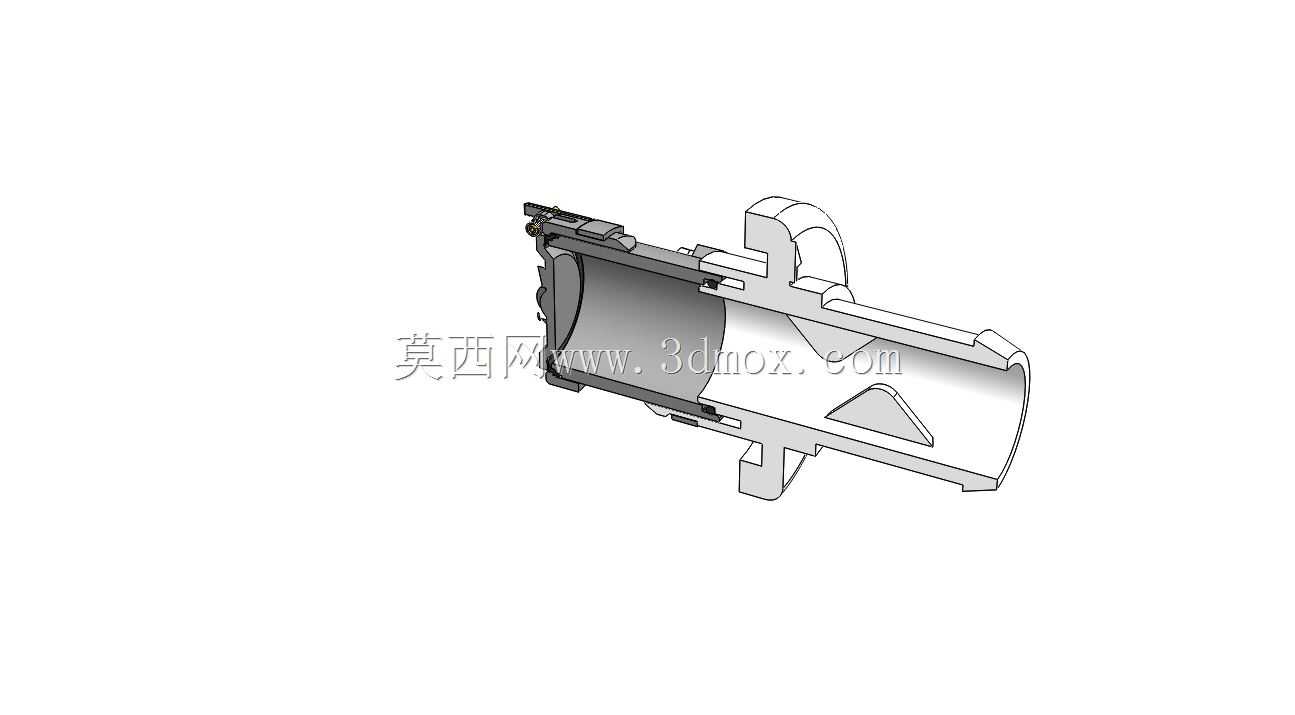

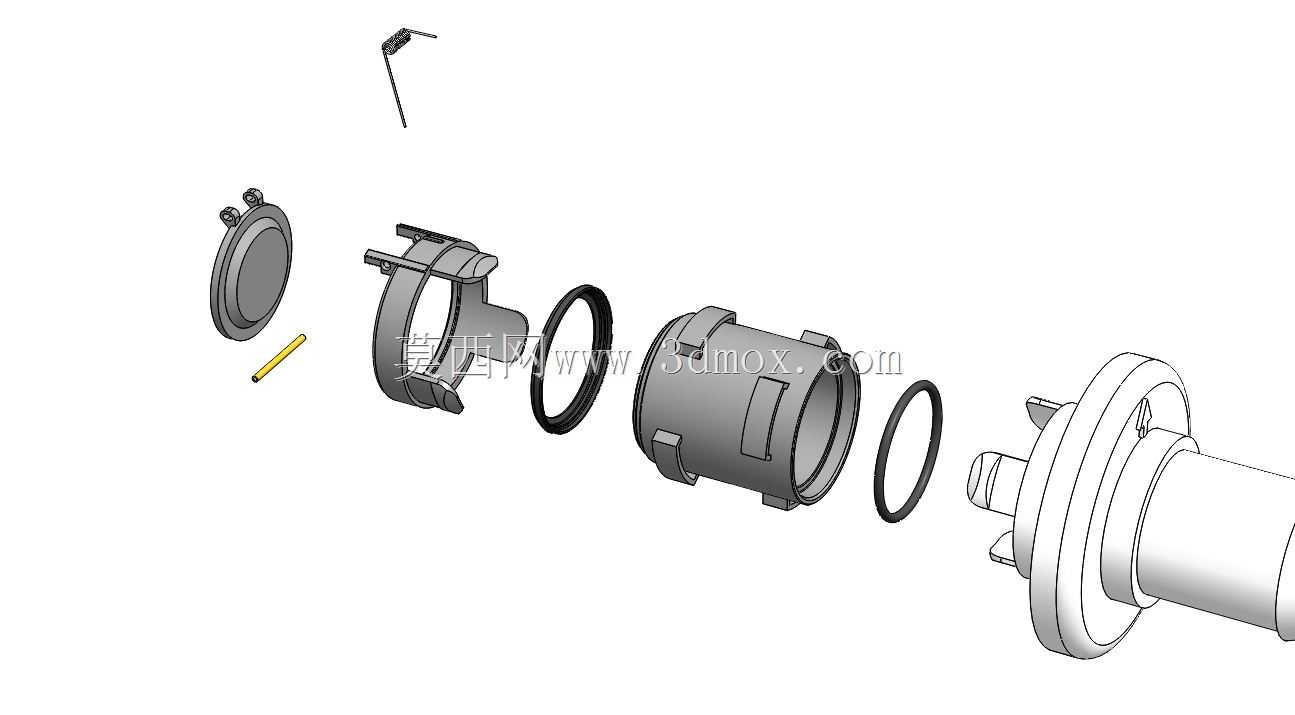

在燃油供给系统的管路布局中，这类间隔控制阀多布置在燃油箱加注侧的通气管路分支上，核心作用是在加注燃油、车辆行驶倾斜、动态颠簸等不同工况下，调控油箱内部气液通路的通断与流量，避免燃油加注时出现跳枪异常、行驶过程中燃油溢出通气管路的问题，同时配合碳罐系统维持油箱内部压力处于合理区间，防止油箱因负压出现吸瘪、正压过高出现渗漏的风险。从结构设计来看，该阀采用带法兰盘的安装形式，法兰端面预留了密封贴合的平整边界，安装时可通过法兰周向的固定点位与油箱或安装基座完成锁紧，配合密封垫片即可实现安装面的静密封，无需额外设计复杂的安装支架，适配多数乘用车辆、小型工程动力设备的燃油箱安装空间。阀体一端采用快插式管路对接结构，外壁的环形凸台是为了适配燃油管路的卡扣锁紧结构，装配时直接将对应内径的耐油橡胶管或尼龙燃油管推入到位，管路自带的锁扣即可卡入凸台完成轴向固定，装配效率比传统螺纹连接提升40%以上，也能避免螺纹连接在长期振动下出现松动渗油的问题。阀体内部的流道设计采用阶梯式变径结构，靠近法兰侧的腔室用于布置阀芯与复位弹性组件，阀芯的密封面采用锥面配合形式，相比平面密封能在更小的开启压力下实现可靠密封，当油箱内部压力超过设定阈值时，阀芯克服弹簧力抬升，气液介质可通过阀芯与阀座的间隙流向对接管路，当压力回落至正常区间，弹簧推动阀芯复位切断通路。设计过程中需要重点控制的尺寸边界包括法兰的安装孔位中心距、快插端的外径公差、阀体总长度方向的安装间隙，其中快插端的外径公差需要控制在±0.1mm以内，公差过大会导致管路插接后密封不严，公差过小则会增加装配难度甚至出现管路无法插装的问题；法兰端面的平面度需要控制在0.05mm以内，避免密封垫片压缩不均出现渗漏。另外，阀体的外露结构做了圆弧过渡处理，没有尖锐的棱角，一方面是避免装配过程中划伤操作人员或损坏周边的线束、管路，另一方面也能减少长期使用过程中应力集中导致的阀体开裂风险，适配车辆底盘下复杂的振动、温变使用环境。
