燃油箱用侧装式通气控制阀结构

在燃油储存与供给系统的布局设计中，油箱通气部件是极易被忽略却直接影响系统运行可靠性的核心小总成，不少新手工程师在做油箱三维布局时，常简单用直通接头替代专用通气阀，实际装车或台架运行后才会发现各类衍生问题。这类通气阀的核心作用，是平衡油箱内部与外界大气的压力差：当燃油持续消耗、油箱内液面下降形成负压时，阀门会自动开启引入外界空气，避免油箱被大气压瘪变形，导致供油中断；当环境温度升高、油箱内燃油挥发造成内部正压过高时，阀门会开启排出多余挥发气，防止油箱胀裂、密封失效，同时还要在车辆发生倾斜、侧翻的极端工况下自动切断通路，避免燃油泄漏引发安全隐患。

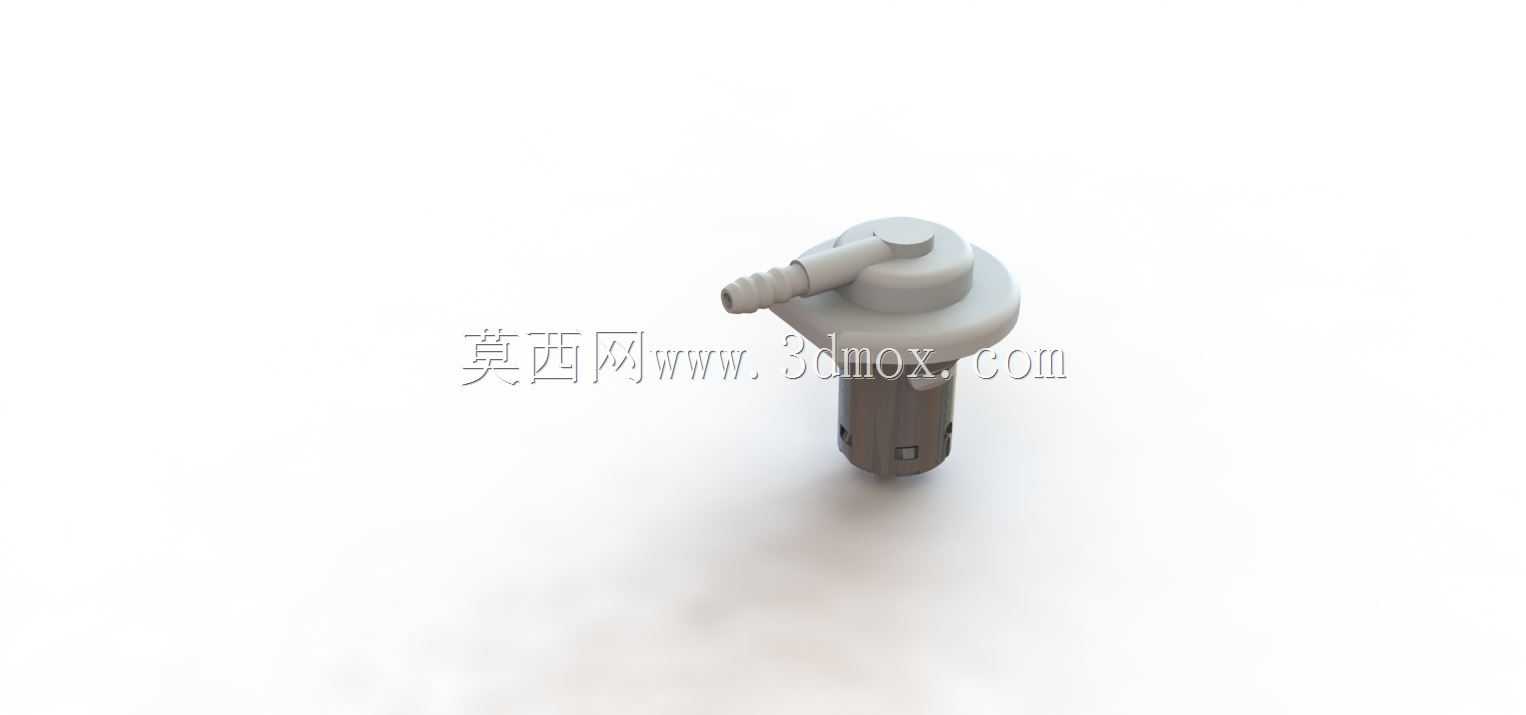

从结构设计逻辑来看，该部件采用上下分体式装配结构，上部为阀腔控制段，侧置的宝塔型出气接头可直接适配标准内径的燃油通气软管，接头处的环形倒刺结构能保证软管插接后无需额外卡箍即可实现可靠密封，避免车辆运行振动导致管路松脱；下部为浸入油箱内部的安装段，圆周方向开设的多组通油通气槽孔，可避免油箱内漂浮的杂质、油泥堵塞阀口，同时保证阀体能在液面波动时仍保持气路通畅。顶部的圆形法兰盘为安装定位基准，法兰下方预留的环形密封槽可适配耐油橡胶密封圈，安装时仅需在油箱顶部或侧部开出对应直径的安装孔，将阀体插入后从外侧用锁紧螺母固定即可，无需复杂的焊接或法兰对接工序，适配厚度1.5mm到4mm的金属或塑料油箱壁，安装边界占用空间极小，法兰外径仅比阀体主体大12mm左右，不会在油箱外部占用过多布置空间，适合紧凑型动力单元、小型发电机组、农用机械及乘用车辆的油箱布局使用。

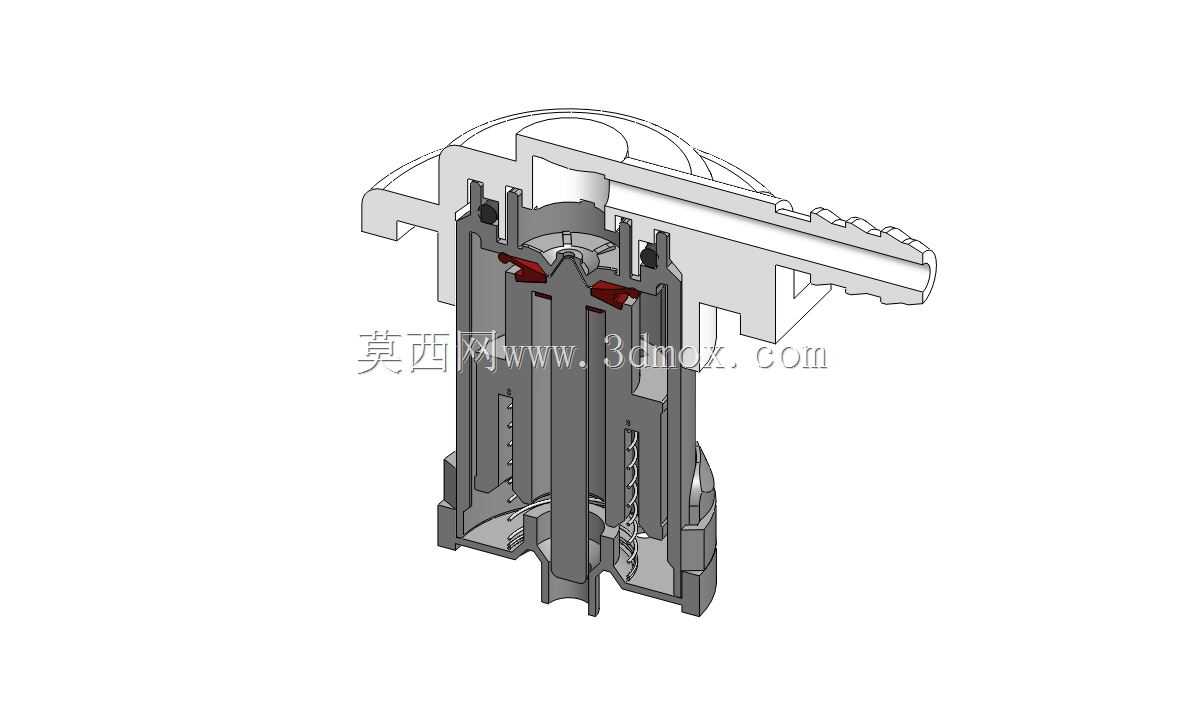

建模过程中需要重点关注几个配合公差：阀体内置的浮动阀芯与阀腔的配合间隙需控制在0.02mm到0.05mm之间，间隙过大会导致阀芯卡滞无法正常启闭，间隙过小则会在低温环境下因燃油粘稠度升高导致阀芯动作迟滞；侧置接头的同轴度需控制在0.1mm以内，避免软管插接后出现弯折憋气的问题；下部通槽的开孔总面积需不小于接头通径的1.5倍，保证大流量通气时不会产生节流阻力。不少工程师在复刻这类结构时，常会忽略阀体下部的长度设计，若浸入段过短，当油箱液面较低时车辆爬坡倾斜，燃油容易晃入通气道进入碳罐或直接排出；若浸入段过长，则会在油箱底部预留过多无法通过通气管平衡压力的死区，影响压力平衡效果。
