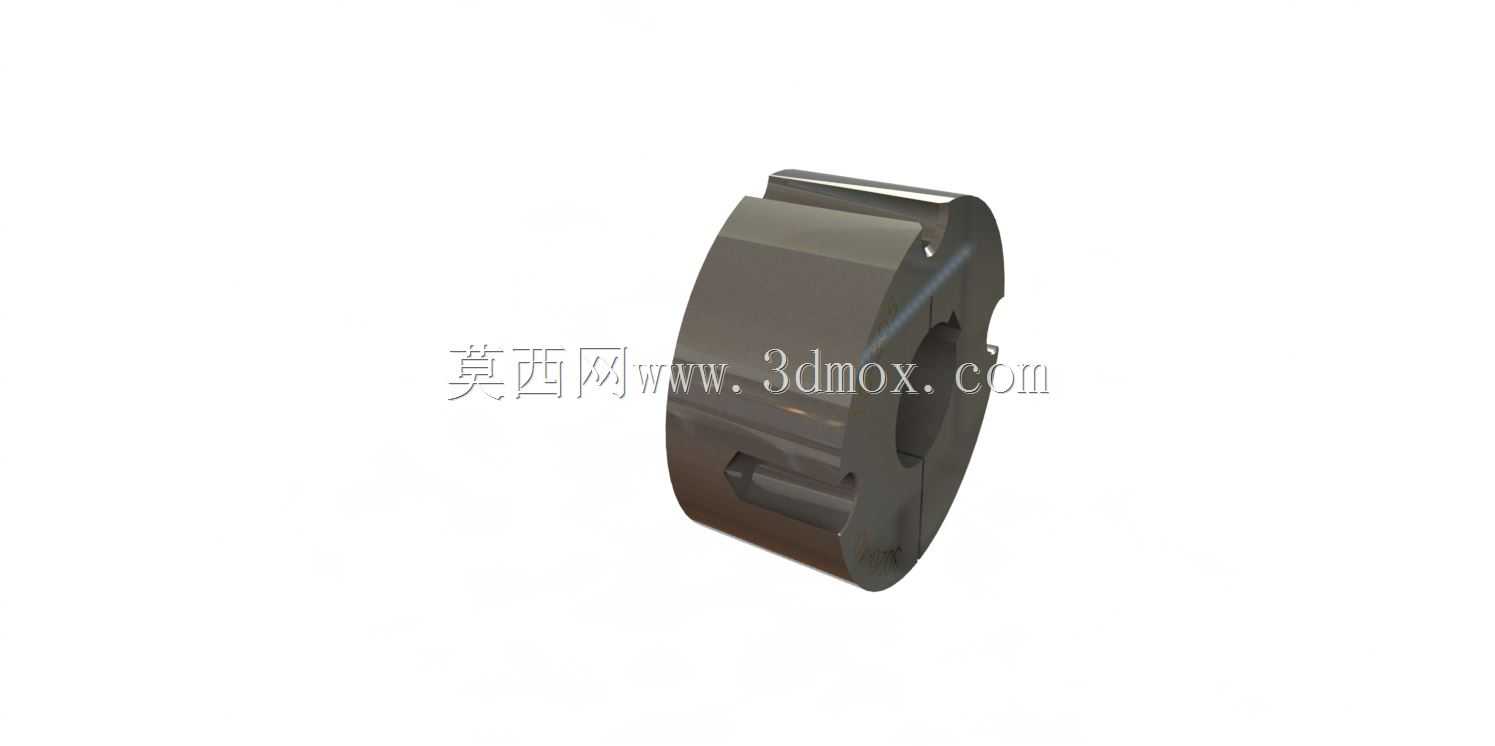

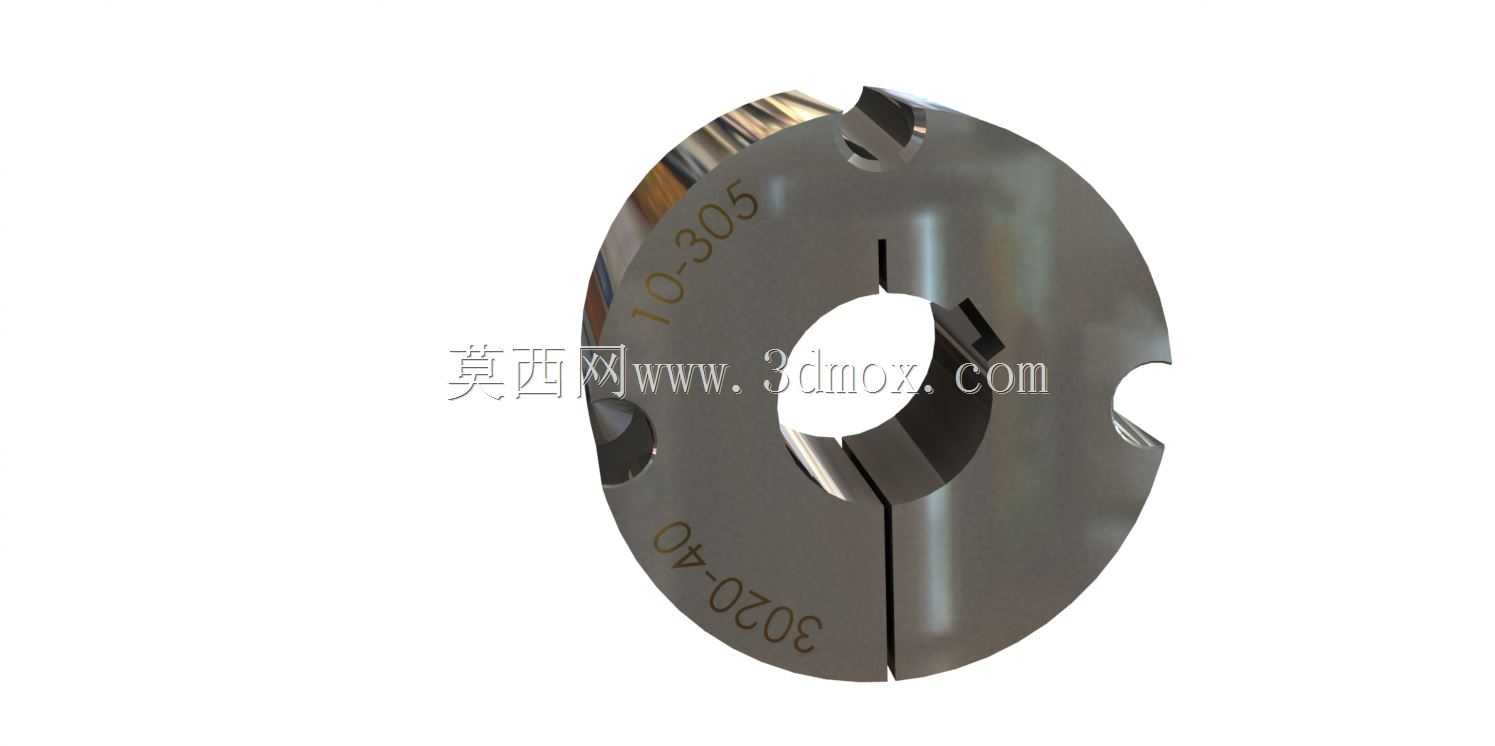

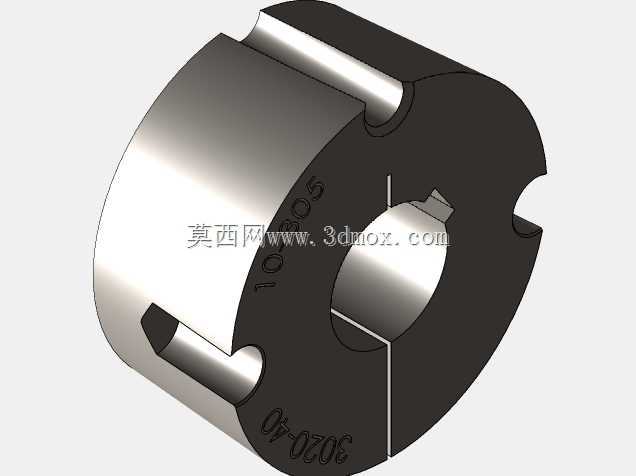

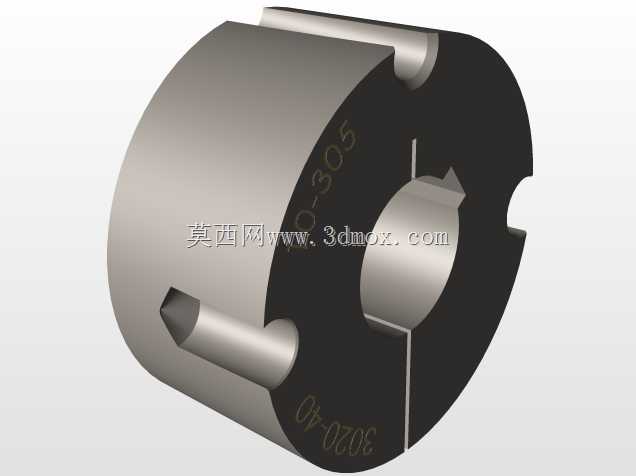

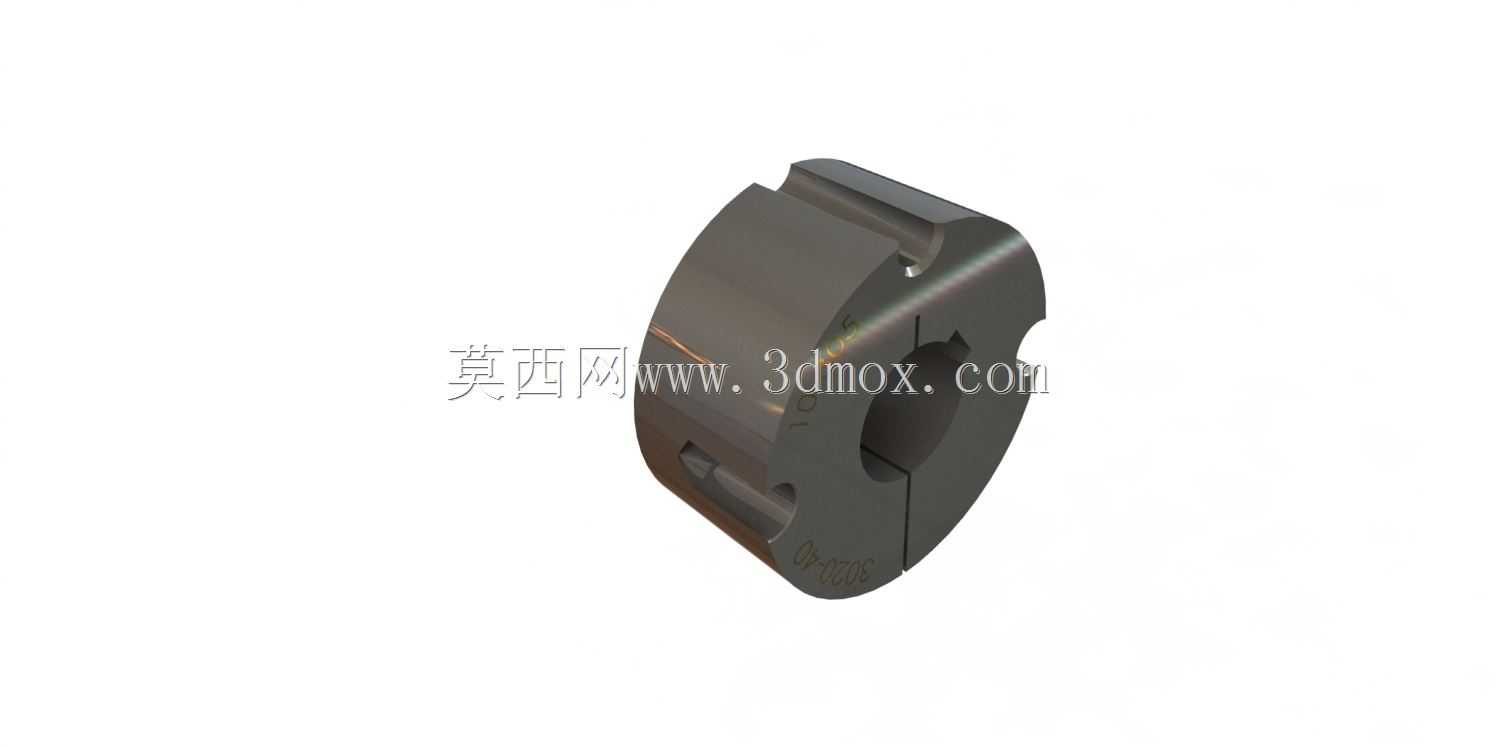

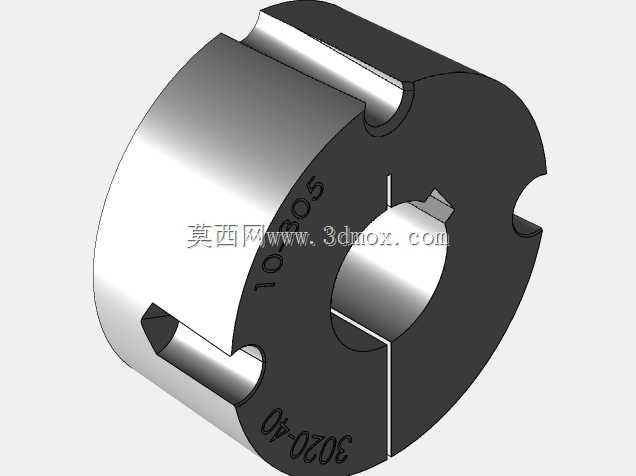

3020规格孔径40锥面锁紧衬套结构

这类锥面衬套多应用在带轮、链轮与传动轴的连接传动场景中，在输送设备、风机、泵类等需要拆装维护传动轮的设备上十分常见，相比传统平键连接的轴毂配合，它不需要对轴和轮毂做高精度的键槽加工，能大幅降低现场装配的难度，也能避免长期运行后键槽磨损导致的传动失效问题。从结构设计来看，这款衬套采用开口式锥面结构，外锥面与传动轮的内锥孔完全贴合，内孔为直径40的圆柱面适配对应直径的传动轴，衬套本体上开有对称的锁紧螺钉孔与拆卸螺孔，安装时通过拧紧锁紧螺钉，让开口衬套沿锥面轴向移动，依靠锥面的楔紧作用同时抱紧传动轴与胀紧传动轮轮毂，依靠接触面的静摩擦力传递扭矩，不需要额外的键连接就能实现无间隙传动，能有效减少传动过程中的冲击与回程间隙。在设计建模过程中，需要严格控制锥面的锥度公差，通常这类衬套采用标准的1:10锥度，保证不同厂家生产的同规格衬套与带轮具备互换性，开口槽的宽度需要根据衬套的壁厚合理设置，既要保证锁紧时有足够的收缩变形量抱紧轴面，又要避免收缩量过大导致衬套应力集中出现断裂。安装边界上，这款3020规格的衬套适配的轮毂内锥孔长度为2英寸，安装时需要保证传动轴插入衬套的长度不小于衬套总长度的80%，避免局部应力过大压溃衬套内壁，衬套上的拆卸螺孔是为了后期维护时，将螺钉拧入拆卸孔就能把衬套从锥孔中顶出，不需要敲击就能完成拆卸，能保护传动轴与传动轮的配合面不受损伤。材质选用钢材制作，经过调质处理后具备足够的强度与韧性，能承受中等载荷下的扭矩传递，表面做发黑处理提升防锈能力，适合在多数工业车间的常规环境下使用。建模时需要注意区分锁紧孔与拆卸孔的螺纹规格，通常锁紧孔为光孔穿过螺钉，拆卸孔为螺纹孔，装配时要注意螺钉的拧紧顺序，采用对角交替拧紧的方式，保证衬套受力均匀，避免出现偏斜导致抱紧力不足的问题，这类衬套的应用能大幅缩短设备传动部件的拆装维护时间，尤其适合需要频繁更换传动轮规格、调整传动比的设备场景。
