博世V形半幅皮带轮传动结构

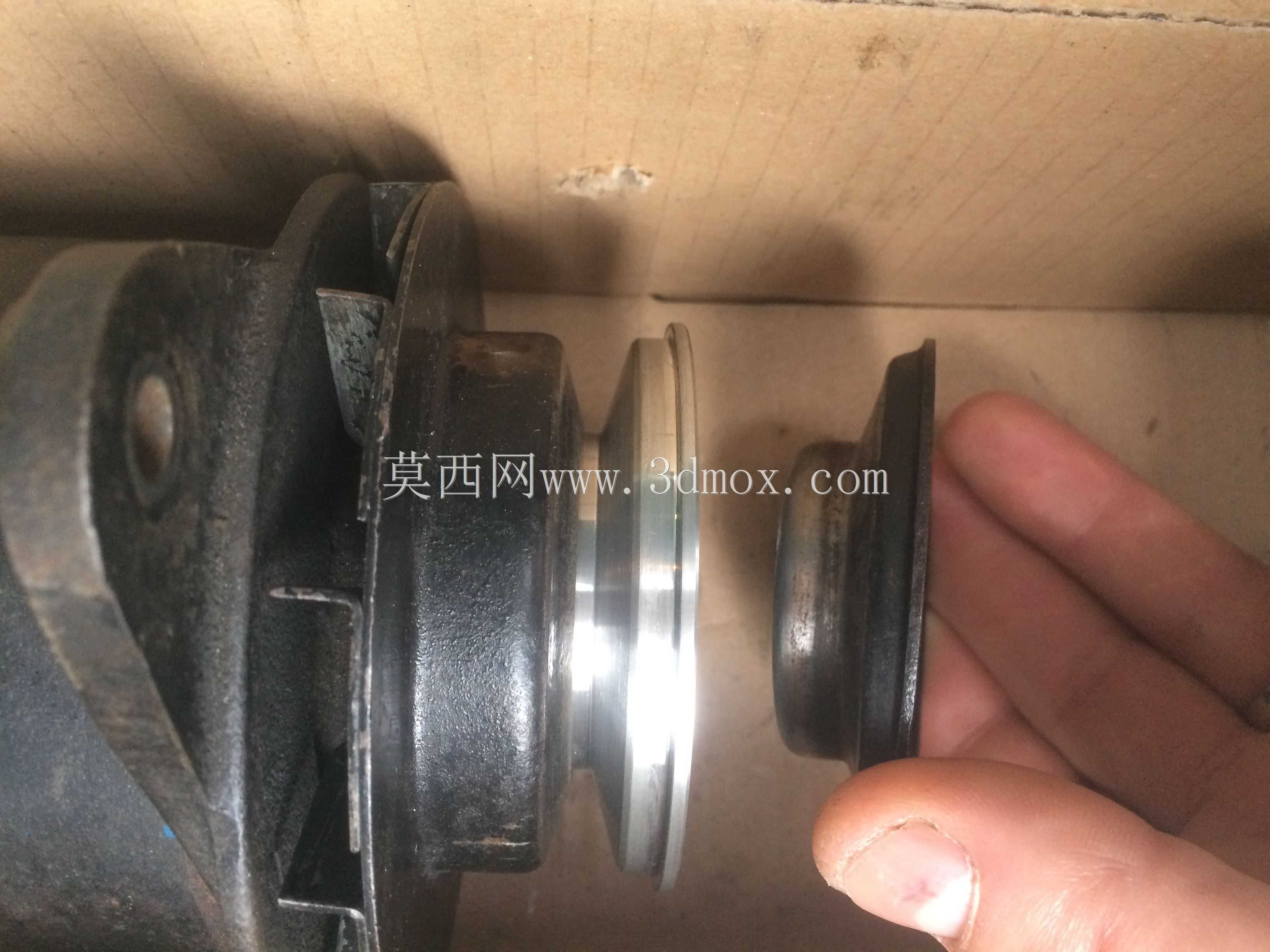

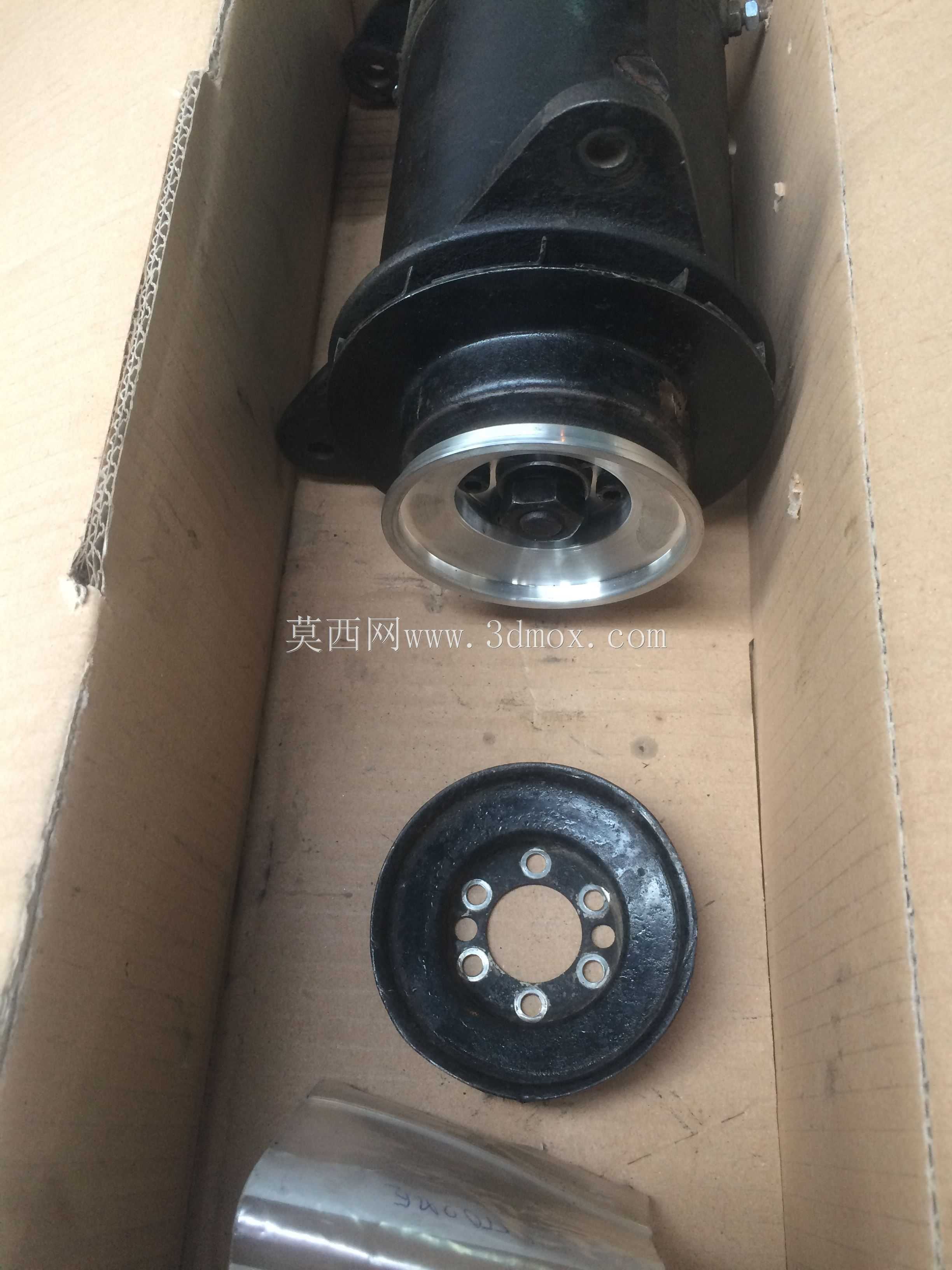

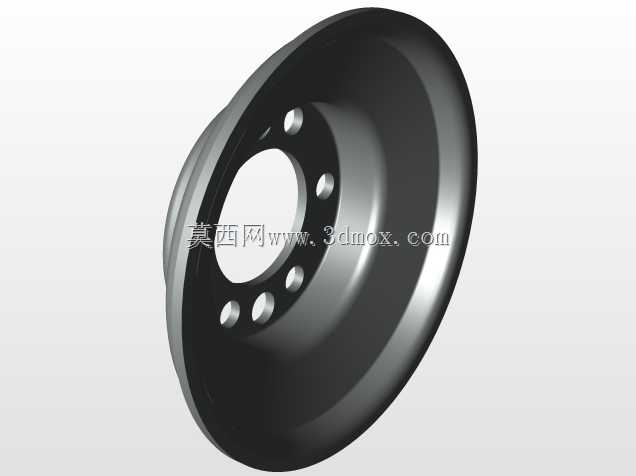

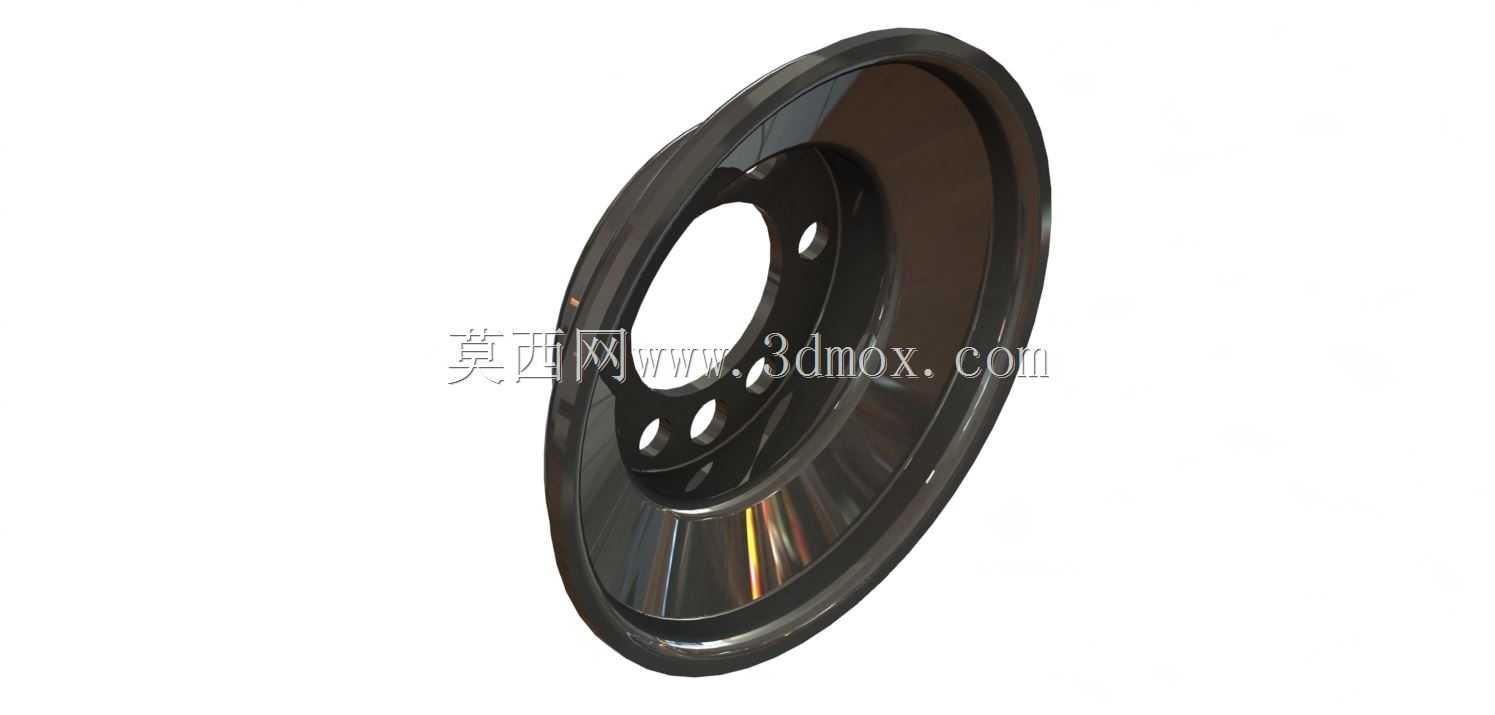

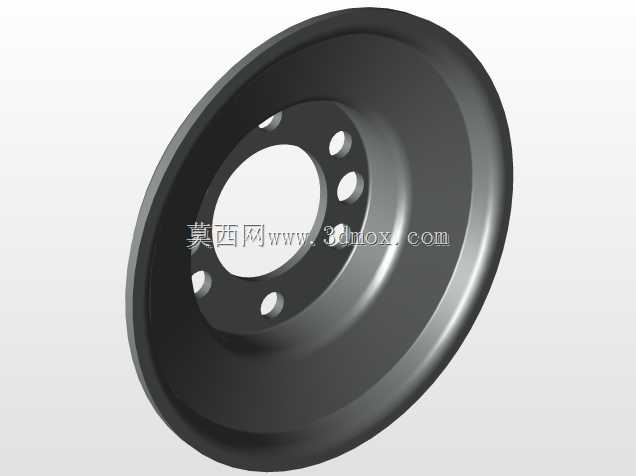

这款半幅结构的V形皮带轮，主要适配博世系列发电类设备的传动系统，在小型内燃机组、便携动力设备的带传动场景中承担动力传递作用，日常工况下多与对应规格的V形皮带配合，将动力源输出的扭矩平稳传递至发电端或附属负载端。实际使用场景中，这类半幅皮带轮多用于设备外侧的传动布局，不需要双侧挡边的安装空间，能有效压缩传动端的轴向安装尺寸，适配紧凑化的动力舱布局。从功能特性来看，轮体的V形槽工作面做了贴合皮带楔角的弧度处理，能保证皮带嵌入后与槽面充分接触，减少传动过程中的打滑损耗，轮缘的挡边结构可避免设备运行中皮带受震动偏移脱出，中心安装孔周边的减重孔设计，既降低了轮体自身的转动惯量，减少动力启动阶段的负载冲击，也能在高速运转时带动周边空气流动，辅助带走传动摩擦产生的热量。设计层面上，这款半幅轮体是针对原有轮体损坏后的替换优化结构，原有轮体长期运行后出现的局部形变、工作面磨损问题，会导致传动过程中产生径向跳动，进而引发整个传动链路的震动，不仅会加剧皮带的磨损速率，还会连带影响动力端轴承的使用寿命，因此建模过程中重点校准了V形槽的同轴度公差，将轮体的安装基准面与中心孔的垂直度控制在合理范围内，保证装配后轮体的径向跳动量满足传动要求。安装边界方面，轮体的中心孔尺寸匹配对应规格的输出轴径，周边的安装孔位与原有设备的固定点位完全适配，不需要对设备端的安装结构做二次改动，轮体的最大外径适配2400R17规格的传动皮带，轴向厚度仅为全幅皮带轮的一半左右，安装时需要注意预留皮带的拆装空间，同时要保证轮体安装到位后，V形槽的中心面与动力端带轮的中心面处于同一平面，避免皮带出现偏磨问题。日常运维中，这类半幅皮带轮的检查重点集中在V形槽的磨损量、安装螺栓的预紧力两个方面，当槽面磨损量超过阈值后要及时更换，避免皮带嵌入过深导致传动比失准，螺栓预紧力要符合对应轴径的扭矩要求，防止高速运转时轮体出现松动移位。
