14MGT聚氯酯同步正时传动带结构

　　这类同步齿形传动件常应用在需要精准传动比的动力传输场景中，小到自动化生产线的分度输送机构、精密机床的进给传动单元，大到内燃机的配气机构、大型闸门的启闭传动链路，都能见到这类传动带的应用身影。和传统平皮带、V型带依靠摩擦力传动的逻辑不同，这类带体内侧加工有等距分布的啮合齿，工作时通过带齿与带轮齿槽的精准嵌合完成动力传递，不会出现打滑丢转的问题，能严格保证输入端与输出端的转速匹配，在需要同步动作的传动链路里，能大幅降低传动误差累积，保障设备动作的一致性。

　　设计这类传动件时，首先要匹配传动系统的传动比需求，本次设计覆盖的齿数区间从38齿到192齿，可适配5:1到1.5:1区间的传动比要求，能覆盖多数中小功率传动场景的速比匹配需求。建模过程中需要重点把控齿形的轮廓精度，14MGT齿形属于重载同步带齿形，齿顶圆弧、齿根过渡圆角的参数都要符合啮合传动的力学要求，避免齿面应力集中导致的带齿过早磨损、断裂问题。带体采用闭环环形结构，整体成型无拼接接缝，带体内部通常排布有抗拉线芯来保障长度方向的尺寸稳定性，外层的聚乙烯材质包覆层兼顾耐磨与耐老化特性，能适应多粉尘、一定温湿度范围的工业作业环境。

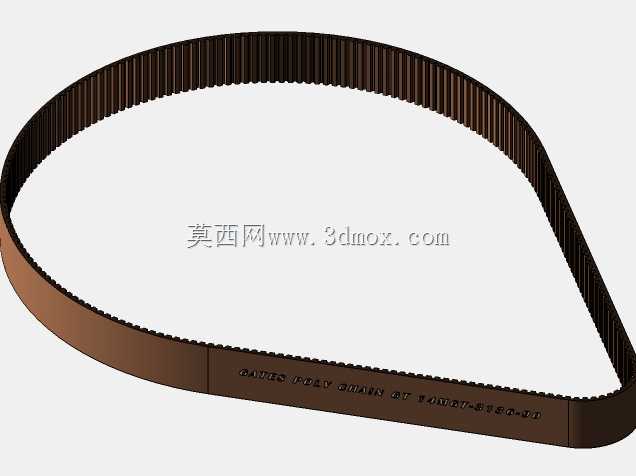

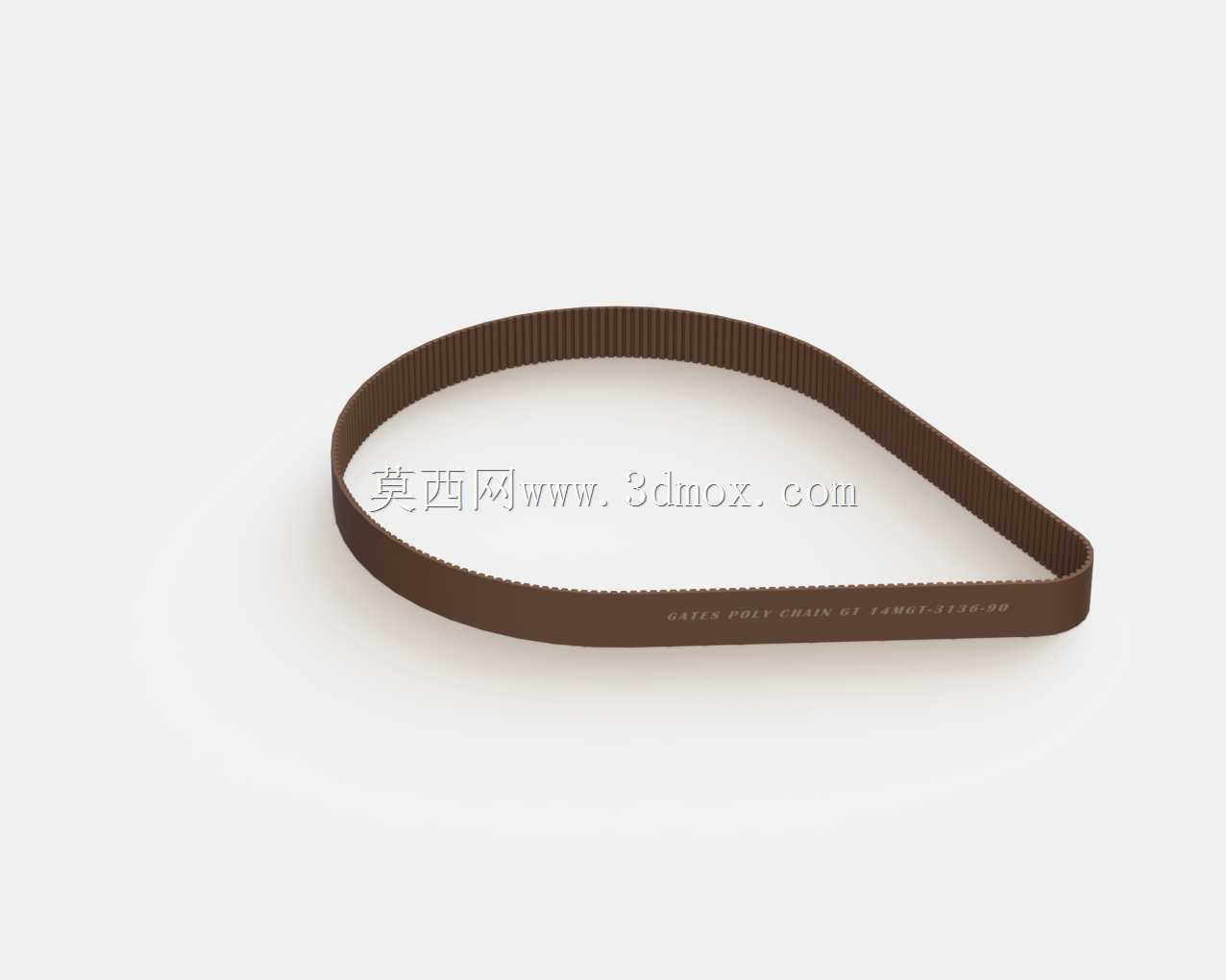

　　从安装边界来看，选型时需要先确认两个传动带轮的中心距范围，匹配对应节线长度的带体，安装时要控制合理的张紧力，张紧力过大会加剧带齿与带轮的磨损，缩短带体使用寿命，张紧力不足则会出现啮合跳齿的问题，影响传动精度。带体安装时要保证两个带轮的端面共面，避免带体运行过程中出现偏磨、侧边撕裂的故障。和链条传动相比，这类同步带传动不需要额外的润滑维护，运行过程中噪音更低，传动效率更高，不会出现链条使用过程中拉长松弛需要频繁张紧调整的问题，在对洁净度有要求的生产场景、维护空间有限的设备结构中，这类传动件的适配性更强。在闸门启闭的传动场景中，这类同步带可以配合减速机构将动力平稳传递到闸门升降机构，精准控制闸门的开合行程，不会因为传动打滑导致闸门位置控制失准，保障管路通断控制的可靠性。建模时还原了带体的齿形细节与环形闭环结构，可直接用于传动系统的装配干涉检查、运动仿真验证，帮助设计人员提前排查带体与周边结构件的间隙问题，优化传动链路的布局设计。
