简易十字轴式万向联轴器结构三维设计

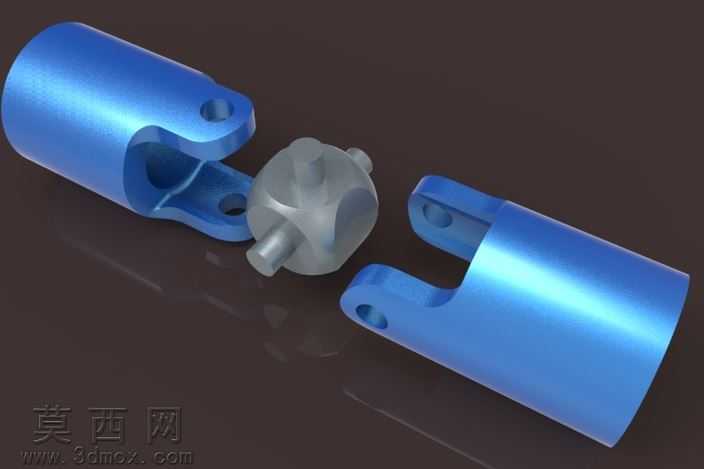

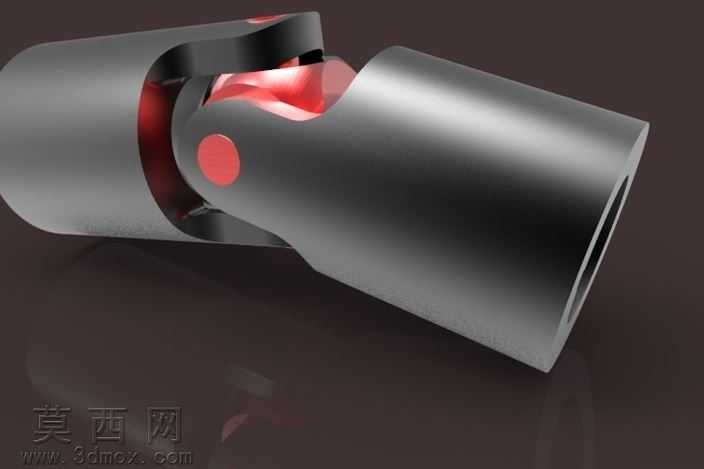

本作品为十字轴式万向联轴器的三维建模设计，这类部件是机械传动系统中用于实现两轴间角度偏移补偿、传递旋转扭矩的核心通用零件，可在两轴轴线不共线、存在夹角偏差的工况下持续稳定传递动力。建模过程中首先梳理万向节的核心运动逻辑：十字轴作为中间传动构件，分别与两端的叉形接头形成铰接副，两个铰接副的轴线互相垂直且交于十字轴中心点，以此保证输入端旋转时，输出端可随夹角变化同步转动，不会出现运动卡滞。建模阶段先绘制两端叉形接头的截面草图，通过拉伸、切除特征完成接头的筒状轴连接端与叉形铰接耳结构，轴连接端的内孔预留标准轴配合尺寸，铰接耳处精准定位销孔位置，保证与十字轴轴头的配合间隙符合传动公差要求；随后构建十字轴主体，四个互相垂直的轴头做圆角过渡处理，避免应力集中，轴头直径与铰接耳销孔尺寸做匹配约束，保证装配后转动顺滑无冗余旷量。材质与渲染环节，主体金属部件采用哑光结构钢材质，调整金属粗糙度参数模拟经过机加工后的金属表面质感，十字轴的铰接端面处添加醒目的红色标识层，既区分不同构件，也直观呈现铰接运动的核心位置；场景采用深灰色纯色背景，搭配柔和的侧方打光，突出金属部件的轮廓立体感与结构细节，清晰展现各零件的装配关系。设计过程中严格遵循万向节的运动原理，对各铰接位置的配合间隙做合理设定，既保证运动仿真时的转动灵活性，也还原实际工业产品的装配公差要求，完整呈现了简易万向节从结构构思、零件建模到装配渲染的全流程，直观展现了这类基础传动部件的结构组成与工作逻辑，可作为机械原理教学、传动结构选型参考的直观三维素材，帮助理解变角度扭矩传递的实现方式。
