带驱动装置的工业绞车三维设计模型

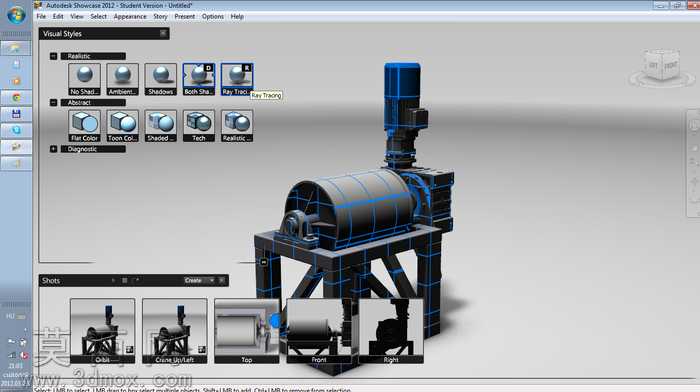

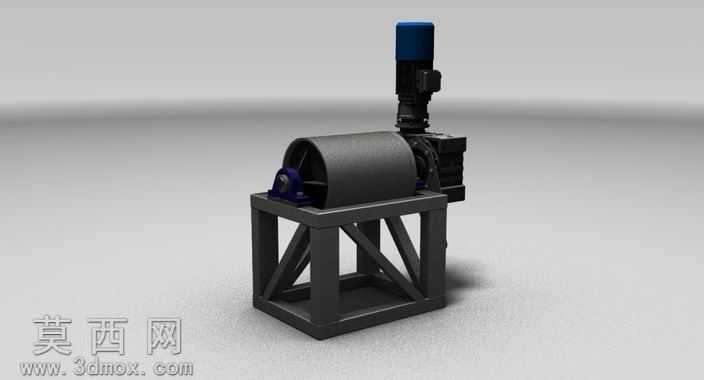

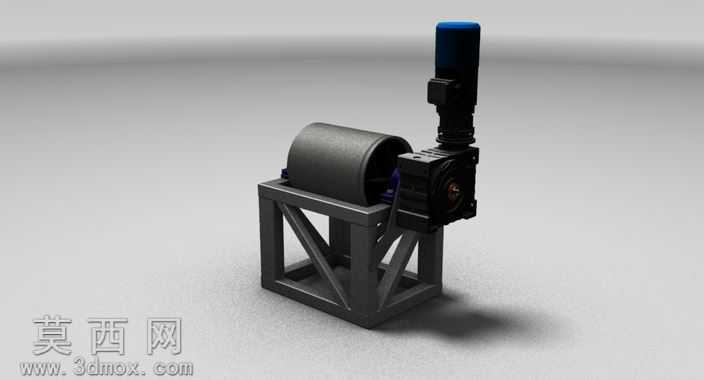

本模型为工业用驱动式绞车，采用三维参数化建模方式完成整体装配设计，建模过程中严格遵循机械设计规范，对各零部件的配合公差、装配关系进行了精准还原。模型整体由驱动单元、减速传动单元、卷筒组件、支撑机架四个核心部分构成，驱动端采用立式驱动结构搭配减速模块，可实现大扭矩输出以满足重载牵引、起吊作业的动力需求。卷筒部分采用圆柱筒体结构，两端设置限位挡边，可避免绳索在收放过程中出现脱槽、乱绳问题，筒体与传动轴之间采用键连接传递扭矩，连接结构稳固可靠。支撑机架采用型材焊接框架式结构，底部设置方形支撑底座，侧面加装斜向加强筋，可有效承载作业过程中的载荷，降低结构形变风险，机架上预留有驱动单元、轴承座的安装定位孔，各安装位的同轴度、平面度均按照实际加工要求进行建模约束。渲染阶段采用金属材质模拟机架、卷筒的金属质感，对驱动单元的外壳做哑光工业漆面处理，轴承部位做金属光泽区分，整体渲染效果贴合工业设备的真实外观，各部件的材质区分清晰，可直观呈现设备的结构组成。设计过程中充分考虑绞车的实际作业场景，在结构布局上优化了驱动单元与卷筒的位置关系，缩小设备整体占地空间，同时预留了绳索固定位、安装固定孔等细节结构，完整还原了绞车的功能结构特征，可用于设备结构展示、作业原理演示、非标绞车设计参考等场景，模型各零部件可单独拆分编辑，方便后续进行结构优化、工程图导出等二次设计工作。
