注射器驱动多关节抓取式起重机械装置

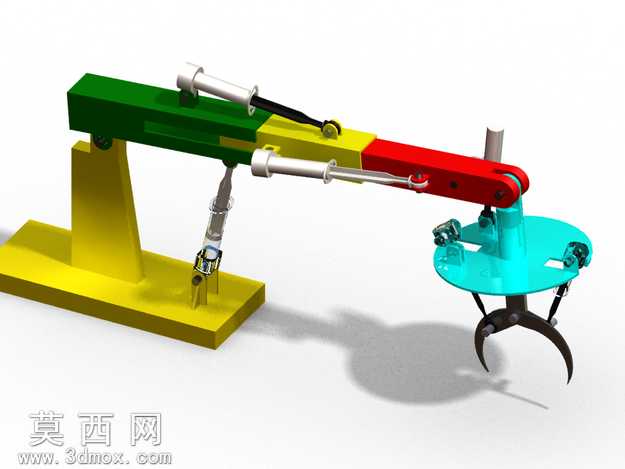

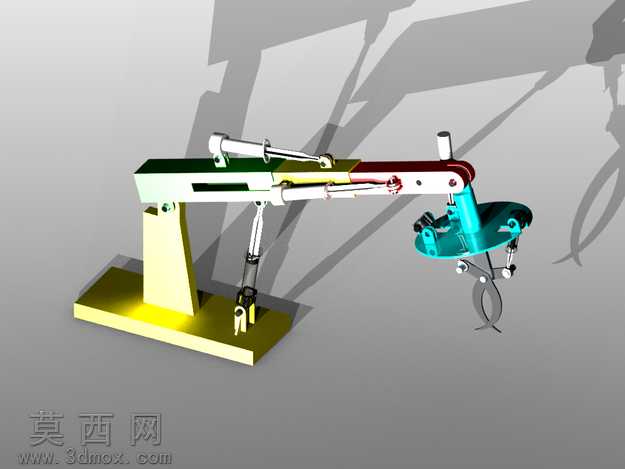

本作品为创意改造类起重机械三维模型，整体采用三维建模软件完成全参数化结构搭建，从底座支撑到末端执行器的每一处连接结构都经过尺寸匹配校验，确保各运动部件无干涉、活动行程符合设计预期。模型渲染阶段采用高对比度的分色材质方案：底座与竖直支撑臂使用亮黄色哑光金属材质，模拟工业设备常用的警示涂装；大臂主体采用深绿色哑光漆面材质，中臂衔接段使用明黄色过渡材质，小臂驱动段采用正红色漆面材质，各臂段的色彩区分清晰直观，能够快速识别不同的运动功能模块；末端夹爪的旋转连接盘采用亮青色亮面塑料材质，三爪抓取结构采用深灰色金属材质，模拟实际夹爪的高强度金属质感，驱动用注射器部件采用透明PC材质搭配银色金属推杆，还原注射器的真实外观质感。结构设计上，本作品摒弃了传统起重设备常用的液压油缸驱动方案，创新性地采用医用注射器作为直线驱动元件，分别布置在大臂俯仰、小臂伸缩、夹爪开合的三个核心运动节点：大臂与竖直支撑座之间铰接布置第一组注射器，通过推杆伸缩控制大臂的俯仰角度；大臂与小臂的衔接段布置第二组注射器，控制小臂的伸缩与水平摆角；末端夹爪的旋转盘下方布置第三组驱动结构，控制三爪的开合抓取动作，整套结构无需复杂液压回路，依靠注射器的气压传动即可实现多自由度的起重抓取动作。设计思路围绕低成本教学演示与创意机械验证展开，将日常易得的注射器零件与工业起重机械的多关节臂结构结合，既保留了起重机的俯仰、伸缩、抓取核心功能，又大幅降低了模型的制作与演示成本，整体结构简洁直观，各运动副的铰接位置都做了销轴限位设计，确保运动过程中结构稳定不松脱，末端三爪采用仿生弧形钩爪设计，抓取接触面做了内凹弧度处理，能够稳定夹持不同外形的小型重物，整套模型的装配逻辑完全符合实际机械装配规范，所有零件均可拆分单独导出，可用于机械原理教学演示、创意机械结构验证等场景。
