离心式排气通风机三维结构设计

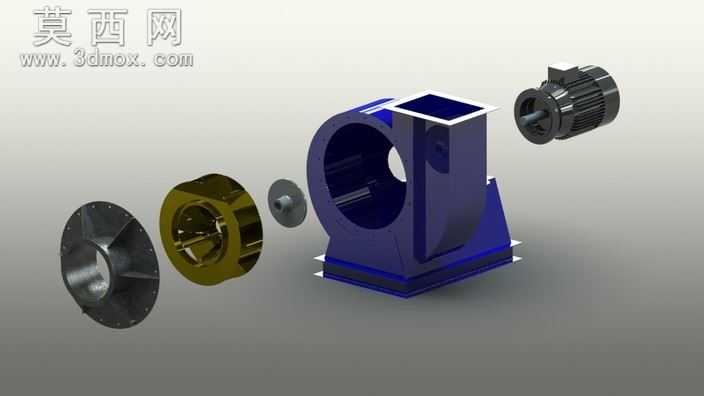

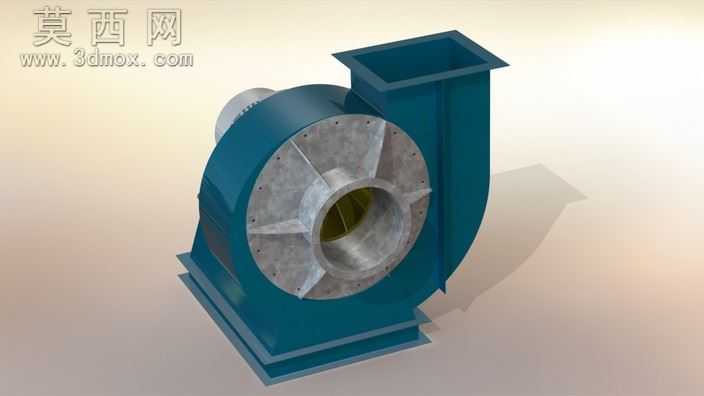

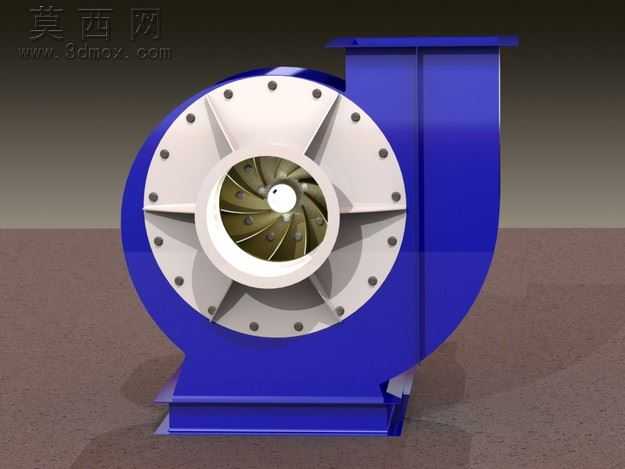

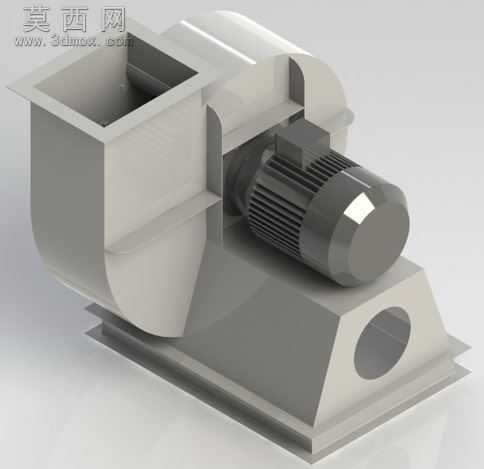

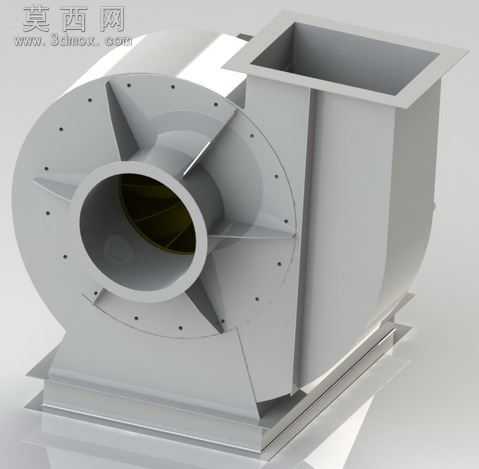

本模型为离心式排气通风设备，采用三维建模软件完成全参数化结构设计，整体建模过程严格遵循机械设计规范，完整还原了离心排气风机的全部核心结构。模型主体包含蜗壳式风腔、驱动电机、安装底座、进出风接口四大核心模块，建模阶段先通过草图绘制确定蜗壳的型线轮廓，采用放样、曲面缝合等命令构建出流畅的蜗壳曲面，保证风腔内部无突兀结构，可引导气流沿蜗壳内壁顺畅流动，减少风阻与紊流带来的能耗损失。进出风接口分别采用方形进风口与圆形出风口设计，进风口设置外翻边结构用于对接通风管路，出风口开设于蜗壳侧下方，匹配常规排风管路的安装尺寸。驱动电机部分采用实体建模还原了散热筋、端盖、输出轴等细节结构，电机与风轮的连接部位做了同轴度约束，保证装配后运转无干涉。安装底座采用一体化折弯式结构设计，预留了安装固定孔位，底座与蜗壳、电机的连接部位做了加强筋处理，提升整体结构的刚性，避免设备运转时产生共振。渲染阶段采用哑光金属材质模拟风机壳体的冷轧钢板质感，电机部分采用深灰磨砂材质还原电机外壳的铸铁质感，底座做了轻微的做旧处理模拟工业设备的使用质感，场景布光采用三点布光法，突出设备的结构轮廓与曲面转折，清晰展现各部件的装配关系。设计过程中充分考虑了设备的实际使用场景，整体结构紧凑，安装维护便捷，风轮与蜗壳的间隙控制在合理范围，既保证运转时无摩擦碰撞，又能减少风量泄漏提升排风效率，可作为暖通通风设计、工业排风系统选型的参考模型，也可用于相关设备的结构教学演示。
