120毫米方柜CPU散热通风风扇设计

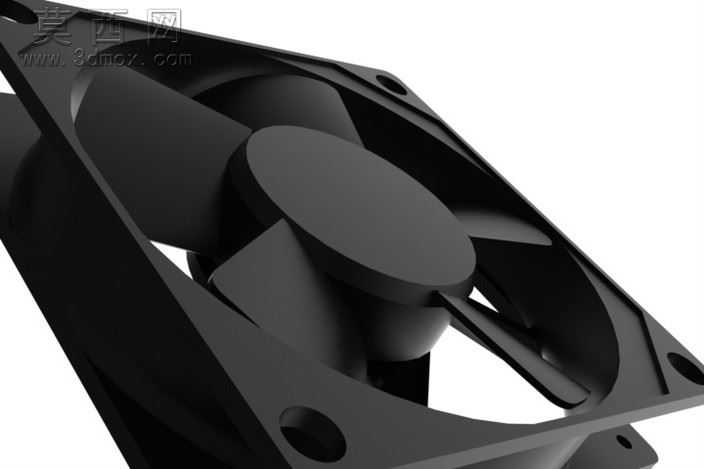

本款120毫米规格的方柜式通风风扇，是针对CPU冷却、机箱通风场景开发的三维建模作品，建模过程严格遵循消费级散热风扇的通用尺寸规范，完整还原了方形外框、轴流叶轮、中心轮毂、安装孔位的全部结构细节。建模阶段以实际量产的120mm机箱风扇为参考基准，首先搭建方形外框的基础实体，精准预留四角的安装沉孔，孔位间距、框体厚度、边角倒角都完全匹配行业通用安装标准，确保模型可直接用于虚拟装配验证，无需额外调整尺寸参数。叶轮部分采用七片轴流叶片设计，每片叶片的曲面弧度、倾斜角度都经过反复调整，建模时通过曲面放样、曲率连续校验保证叶片型面顺滑无畸变，既还原了真实风扇叶片的气动外形，也避免了曲面破面、棱角突兀的问题，能够直观呈现叶片旋转时的气流导向逻辑。中心轮毂做了圆弧过渡处理，与叶片根部、中心转轴位置的衔接自然流畅，还原了真实风扇轮毂遮挡电机、梳理中心气流的结构作用。材质渲染阶段，整体采用哑光黑色硬质塑料质感，还原ABS工程塑料的细腻磨砂表面，没有添加多余的反光特效，贴近量产散热风扇的真实外观质感，外框边缘、安装孔位的细节处做了轻微的倒角高光处理，凸显结构的立体感与注塑件的工艺特征。结构设计上兼顾了通用性与实用性，方形外框的平直边可适配机箱、冷排、通风柜体的多种安装场景，120毫米的边长是消费级散热领域的通用规格，既可以单独作为CPU风冷散热器的配套风扇使用，也可组合安装在机箱进出风位、设备通风柜的散热工位，实现空气流通、热量置换的作用。建模过程中对各部件的装配间隙做了合理预留，叶轮与外框内壁的间隙均匀，既还原了真实产品的装配公差，也让模型的结构展示更具真实感，可用于散热结构教学、产品外观展示、虚拟场景搭建等多种用途，完整呈现了标准120mm轴流风扇的全部结构特征与设计逻辑。
