电话适配器自动化测试输送包装一体机

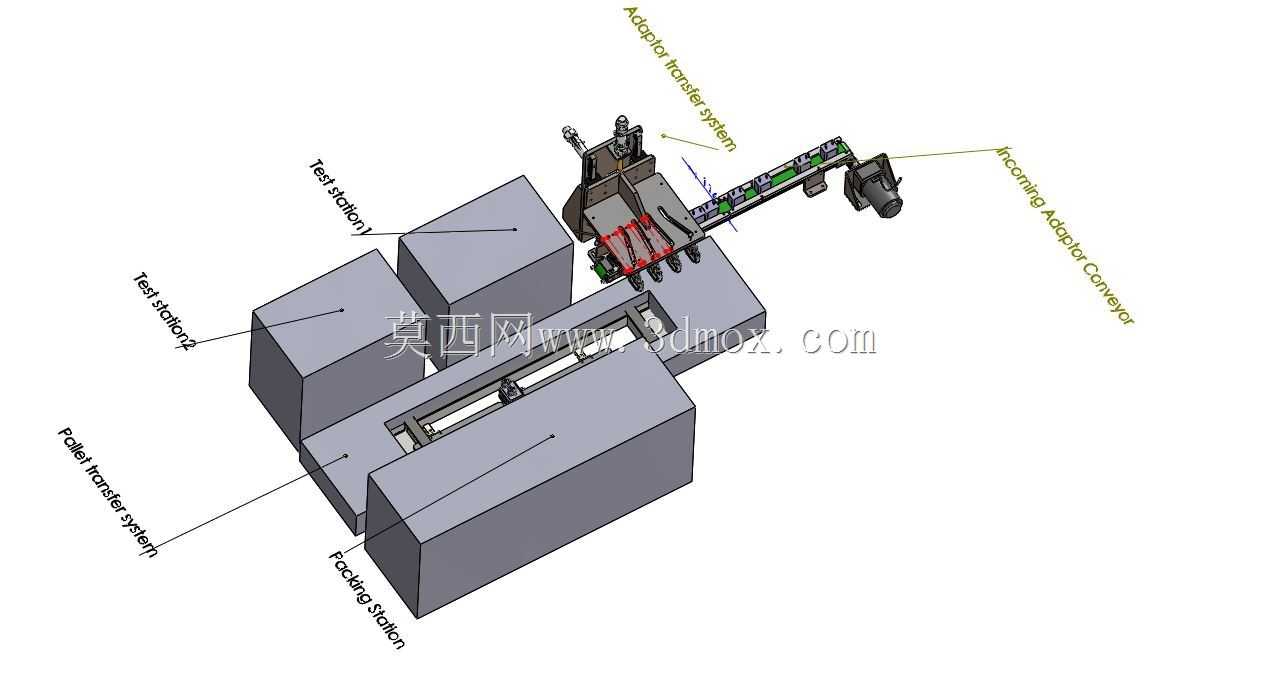

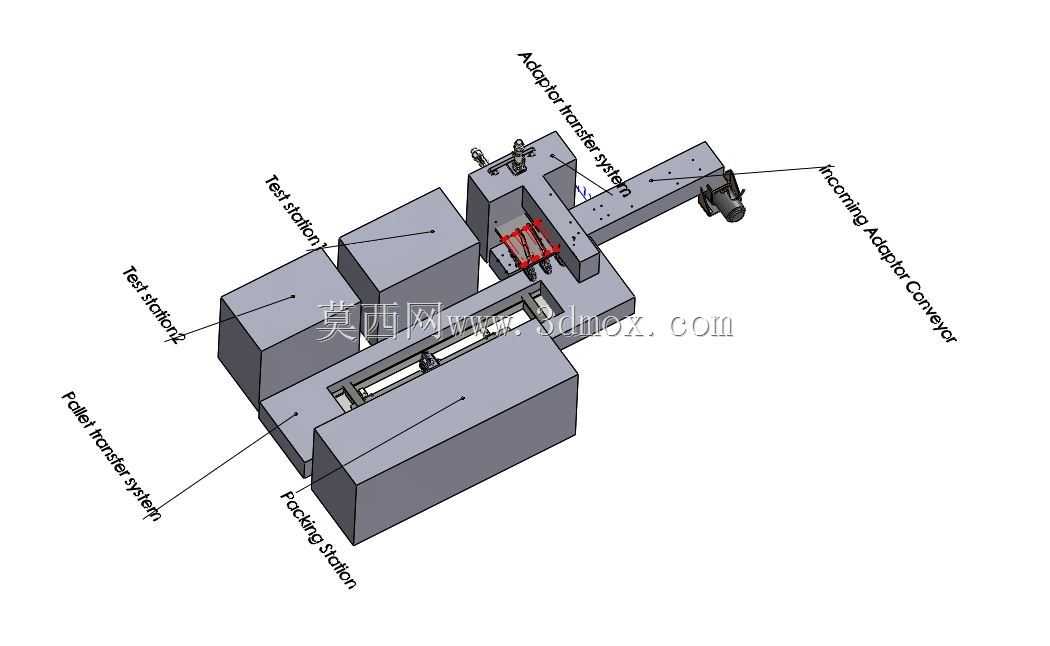

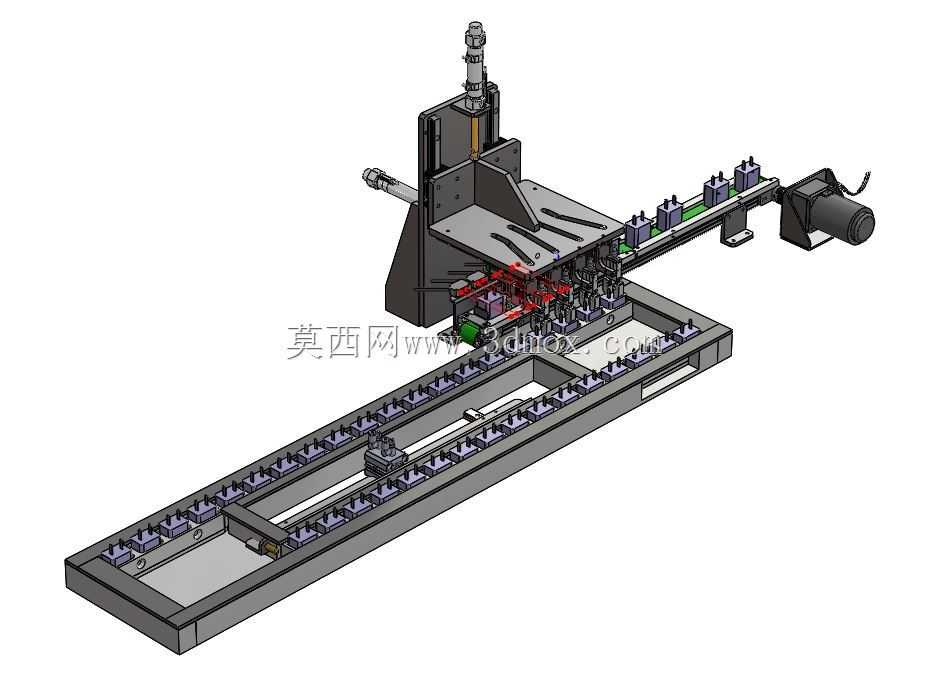

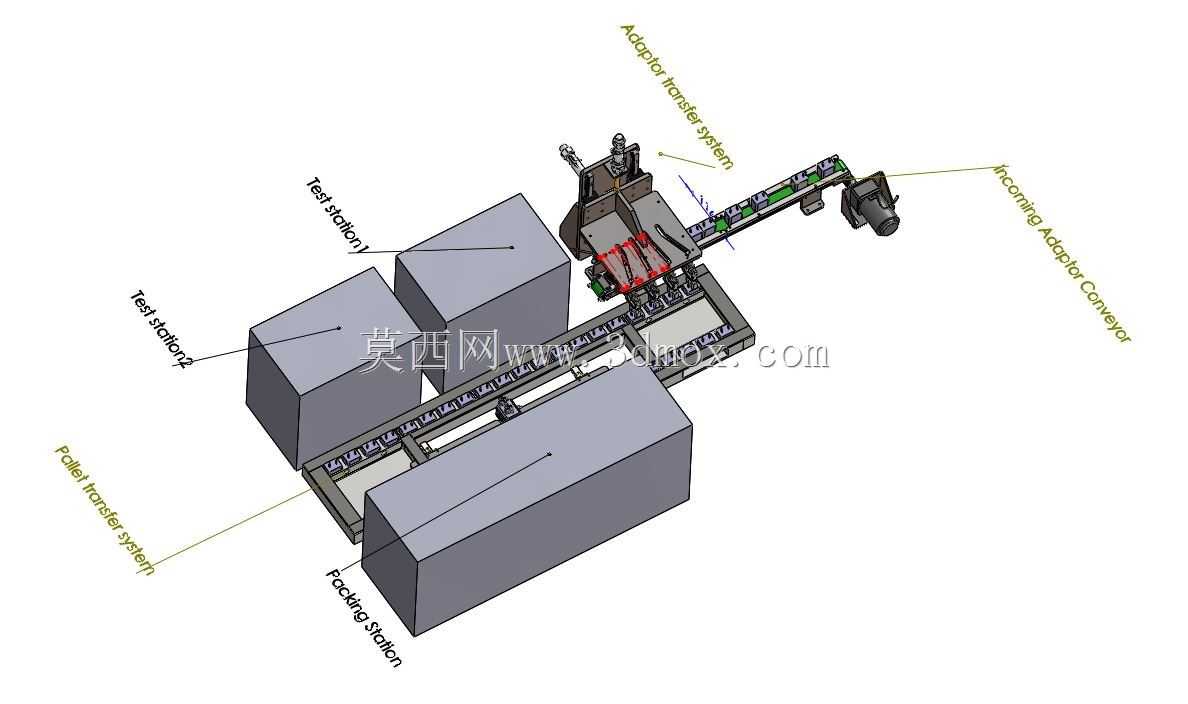

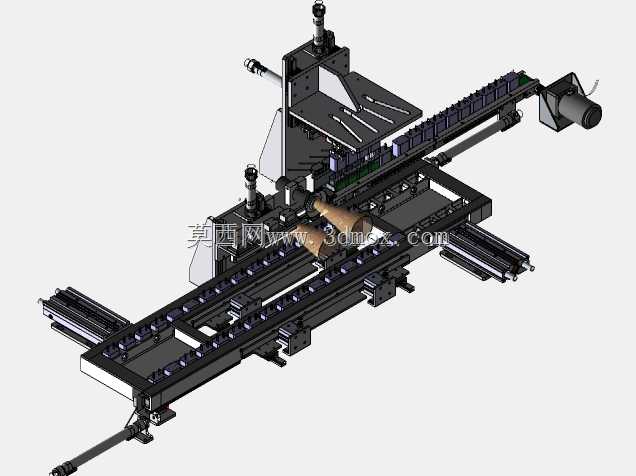

这套设备主要面向消费电子配件量产环节的末端工序，解决电话适配器成品下线后人工检测、转运、包装效率低、一致性差的痛点，适配3C电子制造车间的流水线排布需求，可直接对接前端注塑、组装线体的出料端，无需额外增设中转缓存工位。设备整体采用模块化布局，沿来料方向依次设置入料接驳段、双工位测试站、移载转运机构、包装工位四大功能段，入料接驳端采用窄幅皮带输送结构，宽度适配常规电话适配器的外形尺寸，可兼容带独立包装泡壳与裸机两种来料状态，接驳段侧边设置导向挡边，挡边间距可通过腰型孔快速调节，适配不同规格适配器的来料导向，避免输送过程中出现卡料、偏斜问题。双测试站采用并行工位设计，两个测试位可交替完成适配器的通电性能检测、外观瑕疵筛查，工位上方预留检测元件安装位，可根据实际检测需求加装导电探针、视觉相机等检测组件，测试站的定位夹具采用快换式设计，更换不同型号适配器时仅需更换定位镶块，无需重新调整整体工位位置，大幅缩短换型调试时间。托盘移载系统采用线性导轨导向、同步带传动的结构，移载行程覆盖两个测试站与包装工位的对接位置，移载托盘上设置仿形定位槽，可同时承载多件适配器完成工位间转运，移载速度可根据前端线体节拍灵活调整，保证各工序衔接无等待空程。包装工位设置在设备末端，可对接自动装盒机或人工包装台，完成检测的合格品经移载机构送入包装工位后，可自动完成排序出料，不合格品则在测试站末端设置的剔除位自动分流，无需人工分拣。设备整体安装底座采用方管焊接框架结构，台面铺设铝板作为安装基准，所有功能组件均通过螺栓固定在台面板上，便于后期维护拆装，设备整体宽度控制在1.2米以内，长度约2.8米，可直接放置在标准车间通道旁的线边位置，无需占用过大的车间空间，进线电源、气路接口均设置在设备侧方的统一接线区，现场安装时仅需对接对应能源接口即可完成调试投入使用。整套结构在设计时充分考虑了3C电子生产车间的换型频繁、节拍紧凑的特点，所有运动部件均设置安全防护挡板，避免操作人员误触运动结构引发安全事故，同时各工位的检测数据可对接车间MES系统，实现每一件产品的检测数据可追溯，满足电子制造行业的品质管控要求。
