双轴平移视觉检测载台结构设计

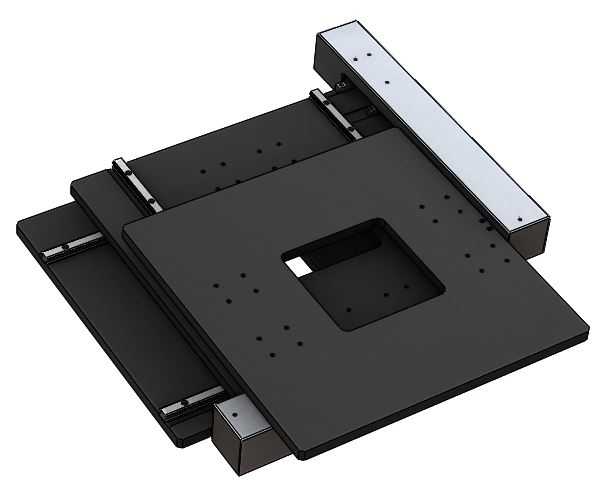

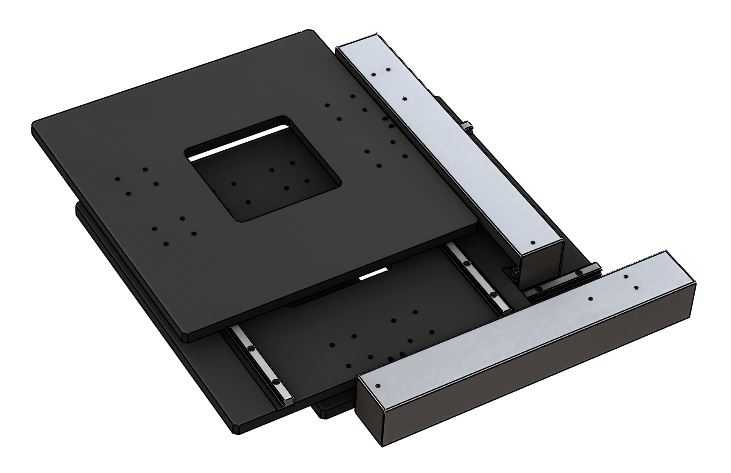

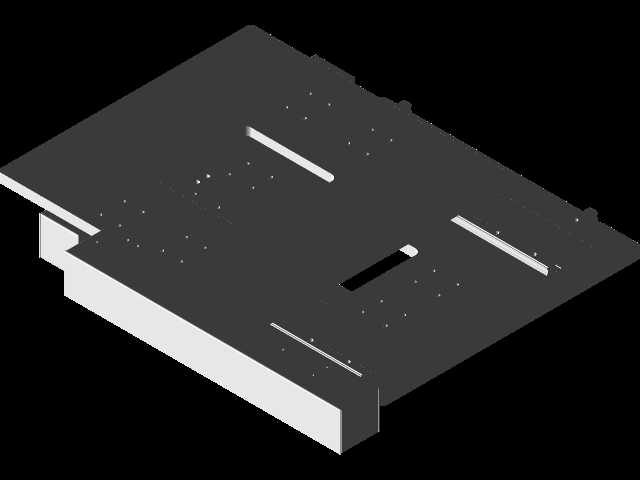

这款双轴平移载台主要面向工业视觉检测场景设计，可搭载视觉相机、检测光源或待检测工件，实现XY两个正交方向的精密位置调整，适配3C电子零部件尺寸检测、外观缺陷筛查、精密装配对位等工位的使用需求。在实际产线应用中，这类载台常搭配固定架设的工业镜头使用，通过双轴的往复移动完成待检区域的逐行扫描，也可根据检测点位的坐标预设，快速切换不同检测位，替代人工调整工件位置的操作，降低重复对位的误差。从结构设计来看，载台采用双层叠层布局，下层为X轴向平移模组，上层承载Y轴向平移结构，两层均采用线性导轨作为导向支撑，保证移动过程的直线度与负载稳定性，避免移动过程中出现偏摆、卡顿的问题。台面板预留了阵列式安装螺孔，中部开设方形镂空槽，既可以适配不同尺寸的工件夹具安装，也能满足背光源从下方打光的检测需求，镂空区域的边缘做了加厚处理，避免台面板长期受力出现形变。两侧的线性模组采用侧装式布局，将驱动与导向部件集成在载台两侧，最大化预留台面上部的操作空间，不会对视觉检测的光路造成遮挡。安装边界方面，载台整体为方正的薄型结构，底部预留了与设备机架连接的安装孔位，可直接固定在检测设备的台架上，不需要额外设计转接安装板，整体厚度控制在较低范围，能适配多数紧凑型视觉检测设备的内部安装空间，不会过多占用Z向的安装高度。设计过程中重点考量了移动的平顺性，导轨的安装基面做了平面度处理，两层滑台的运动方向做了垂直度校准，保证XY轴移动时的正交精度，避免出现位置偏移导致的检测坐标偏差。载台的滑动接触面做了耐磨处理，长期往复运行也不会出现磨损松旷的问题，适配产线长时间连续运行的工况，不需要频繁做间隙调整维护。在功能实现上，该载台可搭配伺服电机或步进电机做驱动，也可根据手动调整的需求加装手轮，适配半自动或全自动检测设备的不同配置要求，台面上的安装孔位采用通用螺孔规格，可兼容市面上多数常用的视觉检测夹具、光源固定架的安装尺寸，不需要额外做孔位改制。
