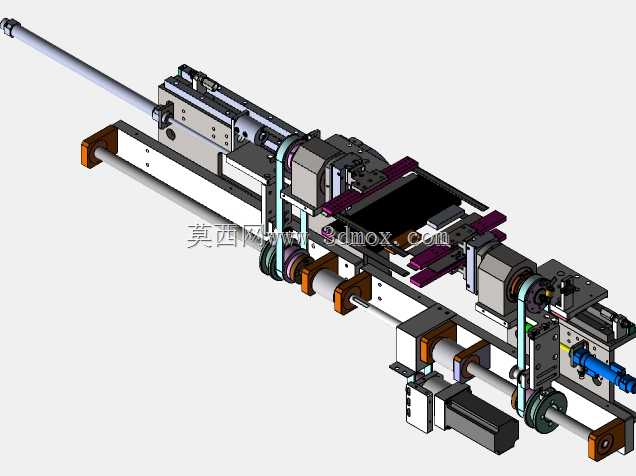

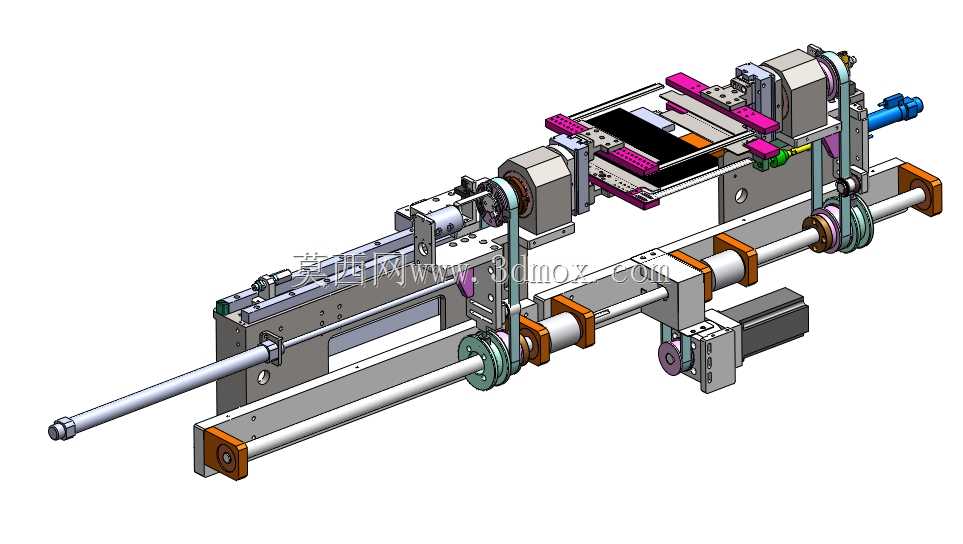

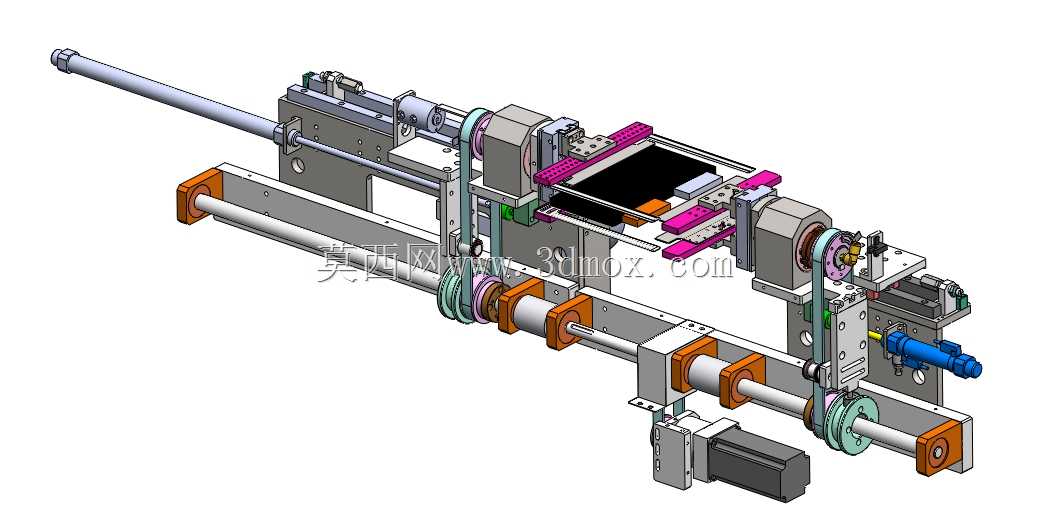

带夹持机构的工件翻转输送模组结构

这套带夹持器的翻转模块，主要应用在3C电子零部件组装、小型五金件加工流转、锂电池极片裁切转运等需要对工件做姿态换向的自动化产线工位，可直接集成在皮带线、倍速链的接驳点位，替代人工完成工件的翻面、转角度工序，避免人工取放带来的定位偏差与表面磕碰损伤。从结构设计逻辑来看，整套模组采用双光轴导向承载的布局，底部两根平行镀铬光轴作为整个翻转夹持组件的滑移支撑，搭配线性轴承实现低阻力往复移动，驱动端采用同步轮传动结构，可精准控制夹持组件的横移行程，适配不同长度尺寸工件的取料位置需求。夹持端采用平行夹指设计，夹指接触面预留了安装柔性缓冲垫的槽位，可根据工件材质更换聚氨酯、硅胶等不同材质的垫块，防止夹伤工件表面，夹指的开合行程可通过调整限位螺钉做微调，兼容一定尺寸范围内的方形、板状类工件夹持。翻转动作的动力独立设置在夹持座侧方，通过伺服电机搭配减速结构输出扭矩，可实现0-180度范围内任意角度的停留锁紧，翻转过程中设置了硬限位与缓冲结构，避免翻转过位造成的工件脱落或机构碰撞。整套模组的安装边界可适配常规铝型材机架的安装孔位，底部安装板预留了多组T型槽与通孔，不需要额外做转接板即可直接固定在设备台面，横向滑移的行程范围可根据产线实际的接驳间距调整同步带的长度，不需要改动主体支撑结构。在实际工况适配中，这套模组可配合上游的上料机械手、下游的加工工位做信号联动，夹持到位后触发翻转信号，翻转到设定角度后横移到放料位松夹，整个动作循环的节拍可控制在2秒以内，满足中高速产线的流转需求。结构设计上做了充分的走线防护，所有动力线、信号线都通过拖链收纳，避免横移与翻转过程中出现线缆缠绕、磨损的问题，各转动副位置都预留了注油孔，方便日常维护保养时加注润滑脂，延长机构的使用寿命。
