摩托车轮胎拆装夹持专用工具设计

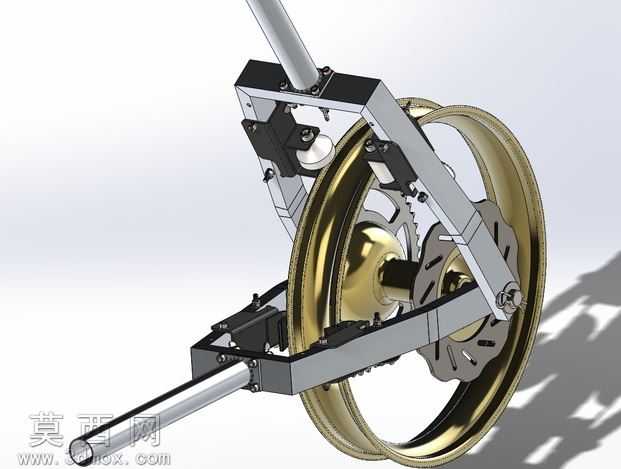

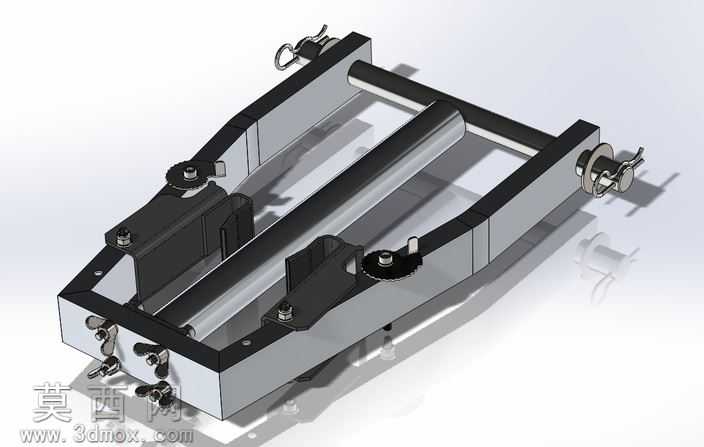

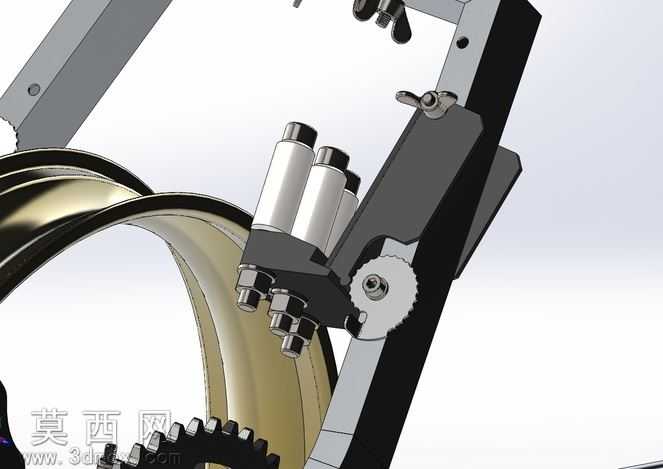

本作品为摩托车轮胎拆装作业专用夹持工具的三维设计成果，建模阶段采用主流三维工程软件完成全参数化构建，所有零件尺寸均参考民用摩托车前轮总成的通用规格设定，保证模型具备实际生产参考价值。建模过程中对工具的核心功能结构做了精细化还原：内部设置框架式防旋转限位结构，可在拆装轮胎时牢牢卡紧轮辋，避免轮组随操作力矩发生偏转，影响拆装效率甚至刮伤轮辋表面。上部的钳夹组件做了可调节结构设计，能够适配不同宽度规格的摩托车内外轮胎安装需求，在轮胎拆卸与装配过程中提供稳定的夹持力，防止轮胎胎圈脱离定位或出现过度形变损坏，是配合轮胎拆装作业的核心功能部件。外框架部分预留了轮胎附件的操作避让空间，设计时特意将单侧框架做了结构优化，可在拆装作业时容纳轮胎撬杆等辅助工具的操作空间，让操作人员能够借助杠杆力顺利完成胎圈与轮辋的分离与压合，同时框架结构预留了前轮轴的定位孔位，可直接固定摩托车前轮轮组，无需额外搭配台钳等固定设备。渲染阶段对不同部件赋予了贴合实际的材质属性：金属框架部分采用哑光磨砂钢材材质，还原工装工具的耐磨金属质感；夹持接触部位设置了软质防护垫材质，避免刚性接触刮伤轮毂电镀层；轮毂部分采用亮面电镀金色材质，刹车盘做了铸铁哑光金属质感处理，轮胎部分还原橡胶的哑光黑细腻纹理，整体渲染光影自然，结构细节清晰可辨，完整展现了工具的装配关系与作业状态。设计思路围绕摩托车轮胎拆装的实际痛点展开，针对传统拆装方式容易刮伤轮毂、固定不稳、操作费力的问题，通过框架式结构整合固定、夹持、辅助施力的多重功能，整体结构紧凑，操作逻辑符合维修人员的作业习惯，可有效降低轮胎拆装的操作难度，减少轮胎与轮毂的意外损伤，适配多数民用小排量摩托车的前轮拆装作业需求，模型包含完整的装配体与各独立零件结构，可直接用于工装加工参考或维修作业的工具选型参考。
