马耳他轮式槽轮间歇转位机构

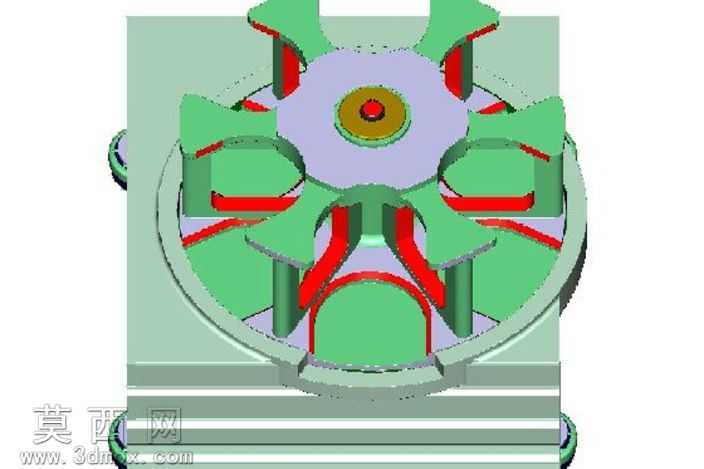

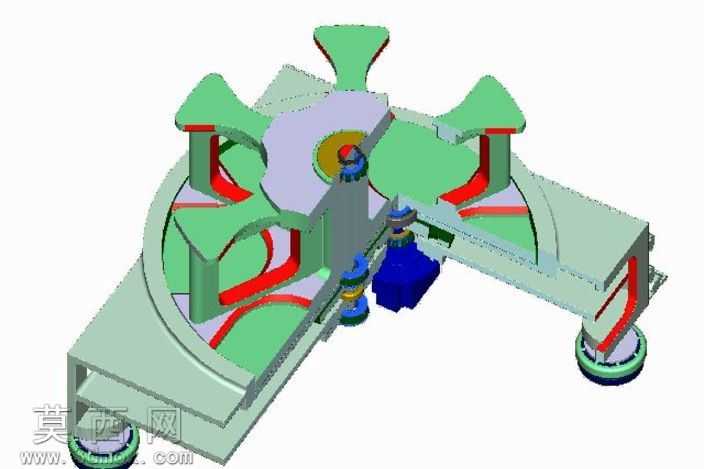

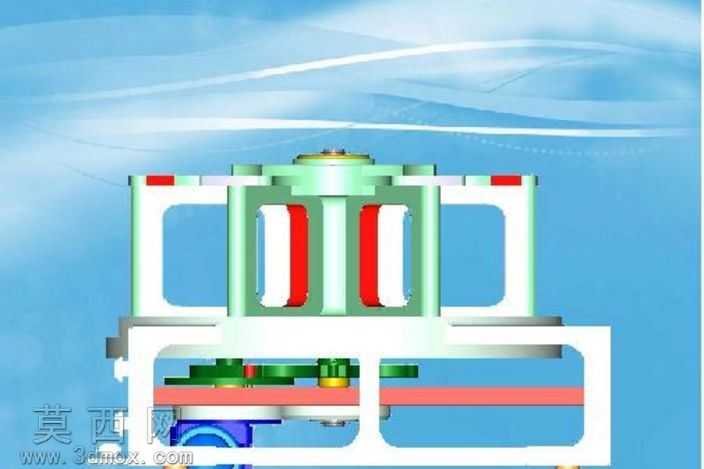

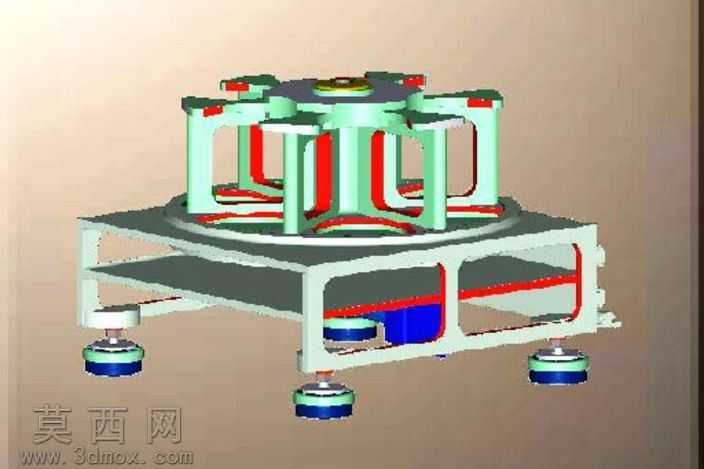

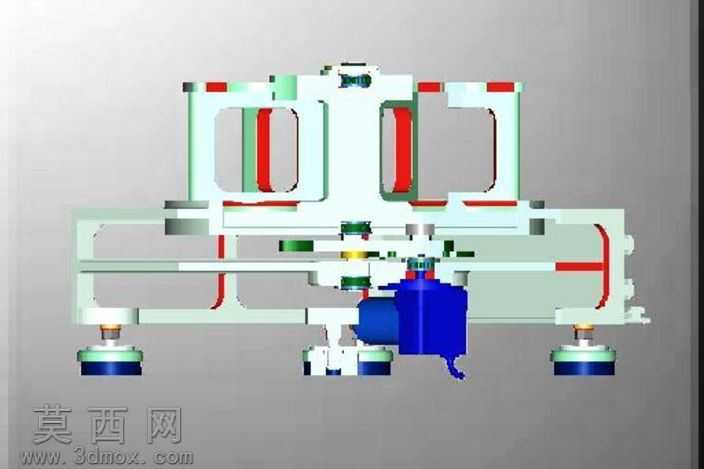

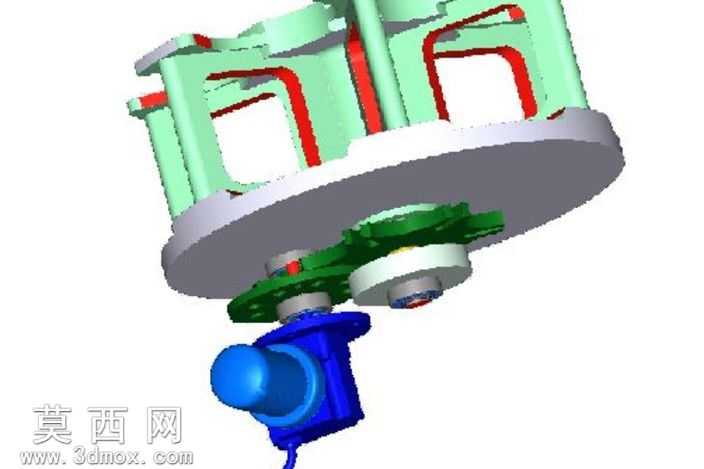

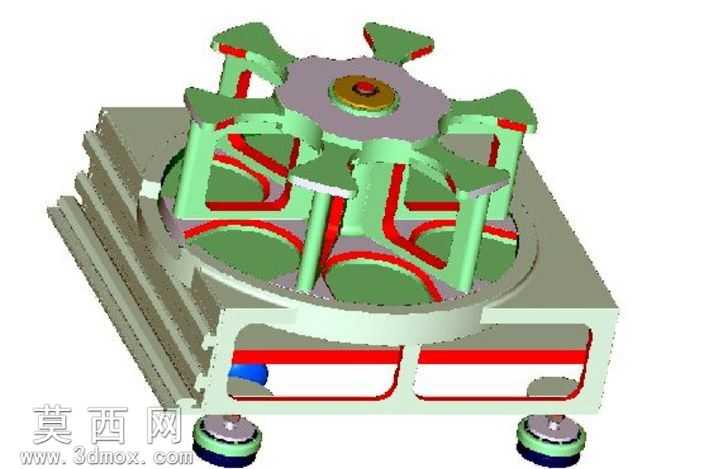

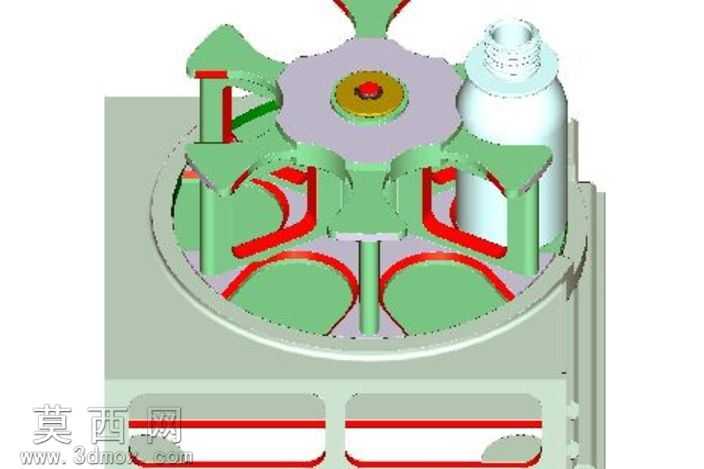

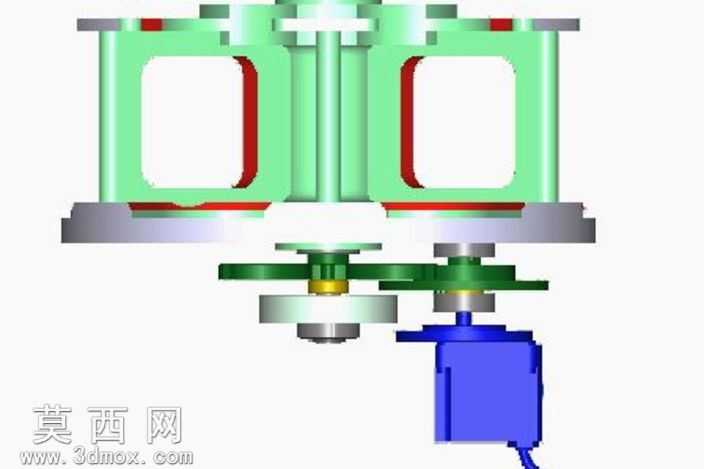

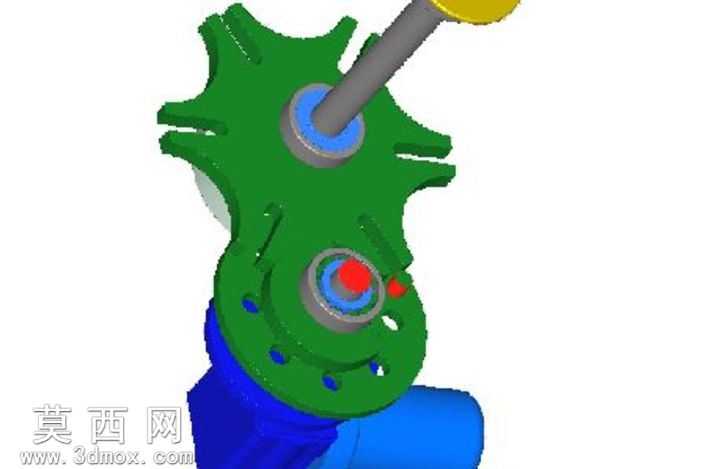

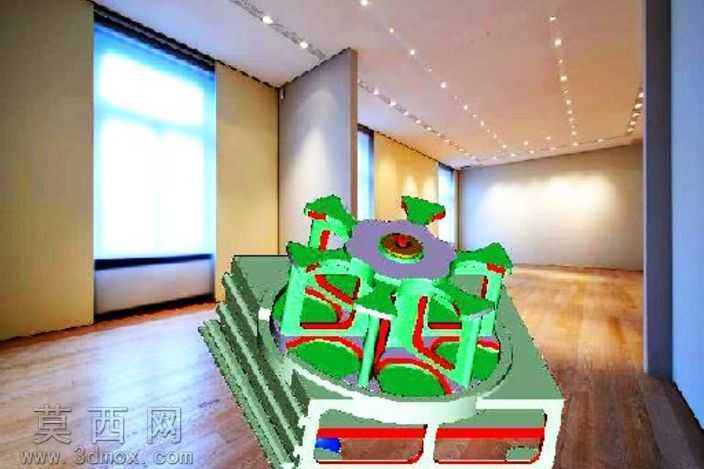

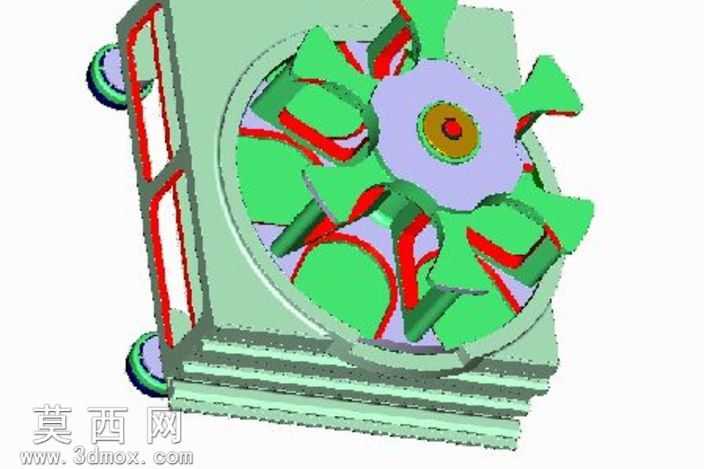

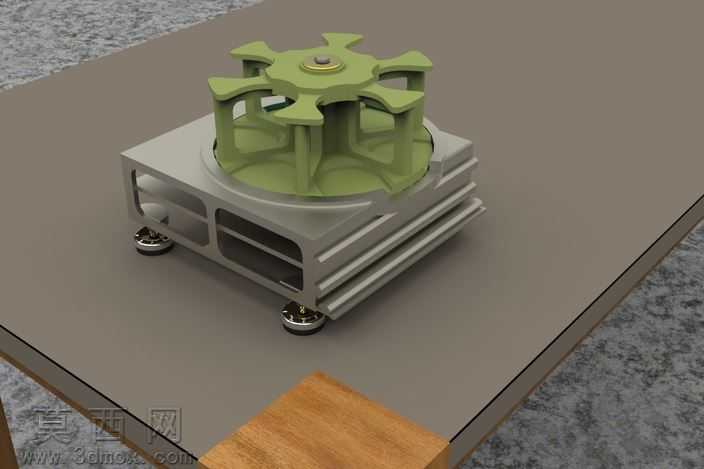

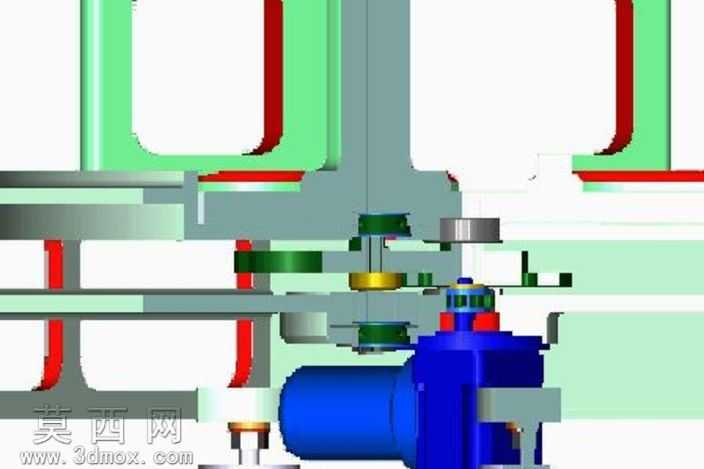

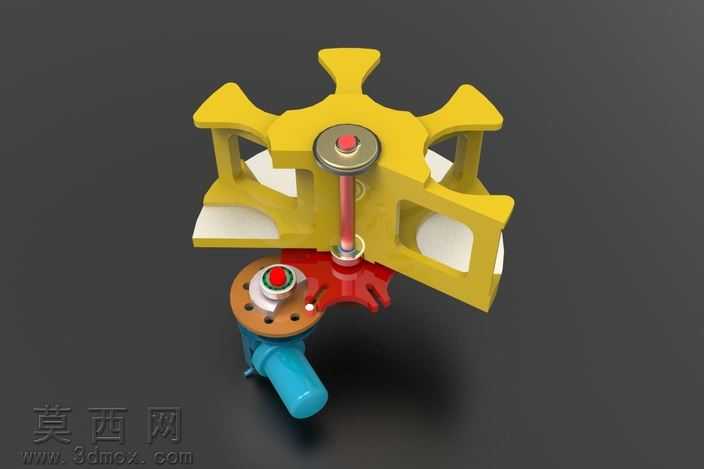

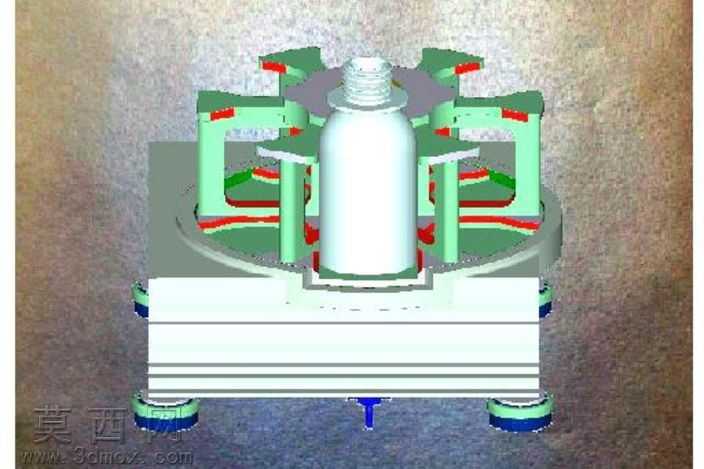

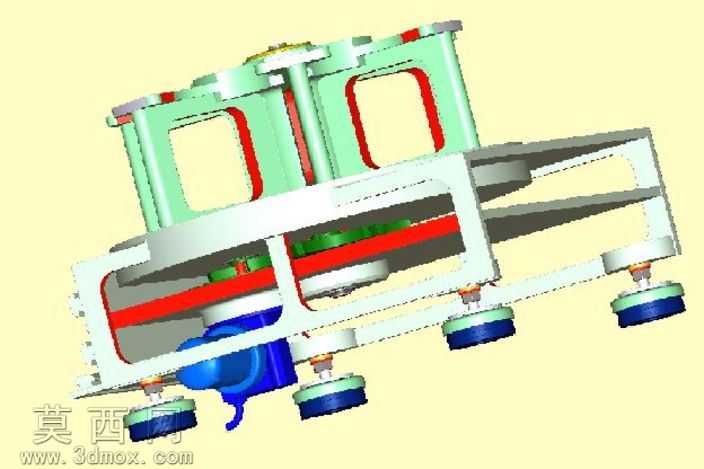

本作品为外槽轮式间歇转位机构三维建模成果，整体采用同轴分层布局设计，核心构件包含主动拨盘组件、六槽从动槽轮、定位锁止弧、支撑基座四大模块。建模阶段以参数化特征驱动为核心逻辑，首先确定槽轮机构的运动系数，依据六槽槽轮的运动特性设定拨销回转半径、槽轮槽深、锁止弧半径的核心参数，保证每次转位动作完成后槽轮可精准锁止，无多余窜动。建模过程中对拨销与槽轮接触曲面做了相切约束优化，避免运动仿真中出现干涉卡顿；槽轮的六个径向导槽采用均匀圆周阵列生成，每个导槽的侧壁做了微小倒角处理，既减少拨销进入导槽时的刚性冲击，也还原了实际加工中的工艺特征。材质与渲染层面，支撑基座采用哑光灰绿色工程塑料材质，模拟设备安装基座的磨砂质感；槽轮主体采用淡紫色哑光金属漆材质，突出核心传动构件的视觉层级；拨销与中心转轴采用亮金色金属材质，强化运动部件的辨识度；锁止弧与支撑肋板采用亮绿色硬质合金材质，红色线条标注出构件间的配合间隙与运动副位置，清晰展示机构的运动边界。结构设计上，槽轮背部设置六组辐射状加强肋，在保证槽轮整体轻量化的前提下提升结构刚性，避免高速转位时槽轮发生形变；基座外圈设置环形定位凸台，为槽轮提供径向支撑，中心转轴处设置阶梯轴结构，分别承担槽轮、拨盘的轴向定位，保证两构件的同轴度误差控制在合理范围内。设计思路围绕间歇转位的平稳性展开，通过优化拨销进入导槽的切入角度，将机构启动与停止阶段的柔性冲击降至最低，锁止弧与槽轮外圆的配合面采用高精度圆弧拟合，保证锁止阶段槽轮的位置精度，可直接用于自动化生产线转位工作台、多工位加工转盘的原理验证与结构参考。
