汽车鼓式制动系统液压制动缸结构

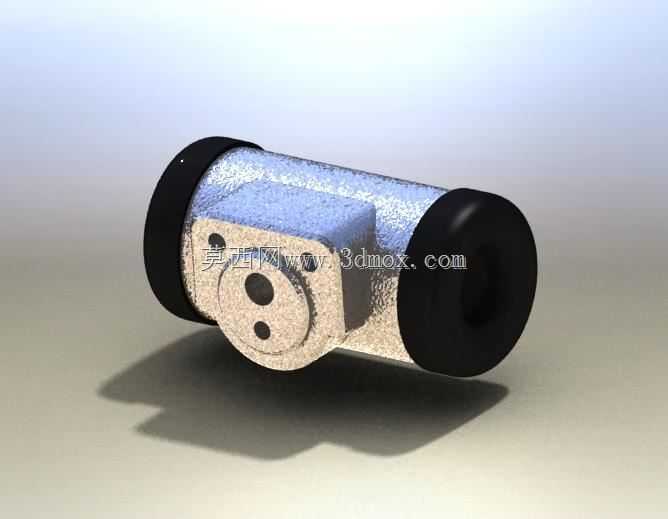

在商用车及经济型乘用车的后轮制动回路中，鼓式制动缸是将液压压力转化为机械推力的核心执行元件，其工作状态直接决定制动系统的响应效率与制动可靠性。这款制动缸采用双端活塞对称布局，缸体主体为铸铁材质，表面做镀锌钝化处理，适配常规制动液介质的长期工作环境，两端的橡胶皮碗与防尘罩形成两道密封屏障，既可以阻挡制动过程中轮毂内部甩出的泥沙、粉尘进入缸筒内壁划伤活塞，也能避免制动液渗漏导致的压力损失。从结构设计逻辑来看，该制动缸的进油口布置在缸体中部的凸台位置，凸台上的两个定位孔用于安装时与制动底板的定位销配合，保证安装后缸体轴线与制动蹄的推力作用面垂直，避免活塞出现偏磨导致的卡滞问题。缸体两端的活塞外端面直接与制动蹄的端部接触，当制动主缸输送来的高压制动液进入缸筒中部油腔时，两端活塞在液压作用下同步向外伸出，推动两侧制动蹄向外张开，使制动蹄摩擦片压紧制动鼓内壁，通过摩擦力实现车轮的减速动作。在安装边界上，该制动缸的整体轴向尺寸适配常规10-13英寸商用车后轮制动鼓的内部安装空间，缸体外径与制动底板上的安装座孔径匹配，安装时无需额外调整垫片，仅需通过凸台定位孔完成定位后，用固定螺栓锁紧即可完成装配。设计过程中重点考虑了制动过程中的受力均衡性，对称式活塞结构可以保证两侧制动蹄受到的推力一致，避免出现制动跑偏的问题，同时缸体内部的油道做了圆弧过渡处理，减少制动液流动时的压力损失，提升制动响应速度。两端的防尘罩采用耐油丁腈橡胶材质，在-40℃到120℃的工作温度区间内可以保持弹性，不会因为长期暴露在轮毂的高低温环境中出现开裂失效，皮碗的唇边结构做了加厚处理，在高压制动液的作用下可以紧密贴合缸筒内壁，即使在长期使用出现轻微磨损的情况下，也能依靠液压压力实现自密封，降低泄漏风险。在实际维修场景中，这类制动缸的结构拆解难度低，仅需拆下两端的防尘罩卡簧就可以取出活塞与皮碗组件，方便更换磨损的密封件，无需整体更换缸体，能够降低车辆的维保成本。需要注意的是，安装过程中要保证缸体排气螺塞的位置处于缸体最高点，方便加注制动液时排出缸内空气，避免气阻导致的制动踏板发软、制动力不足问题。
