拉力赛车定制盘式制动卡钳安装支架

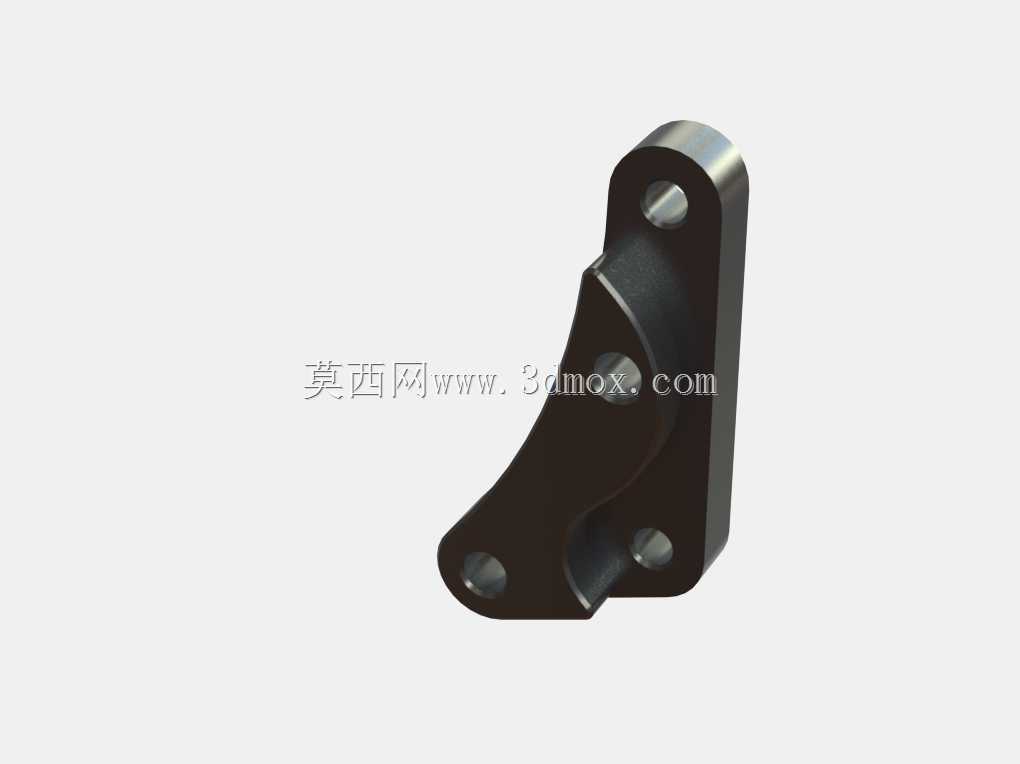

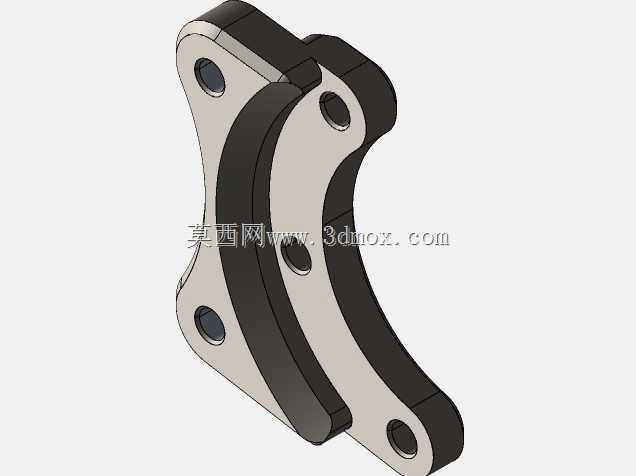

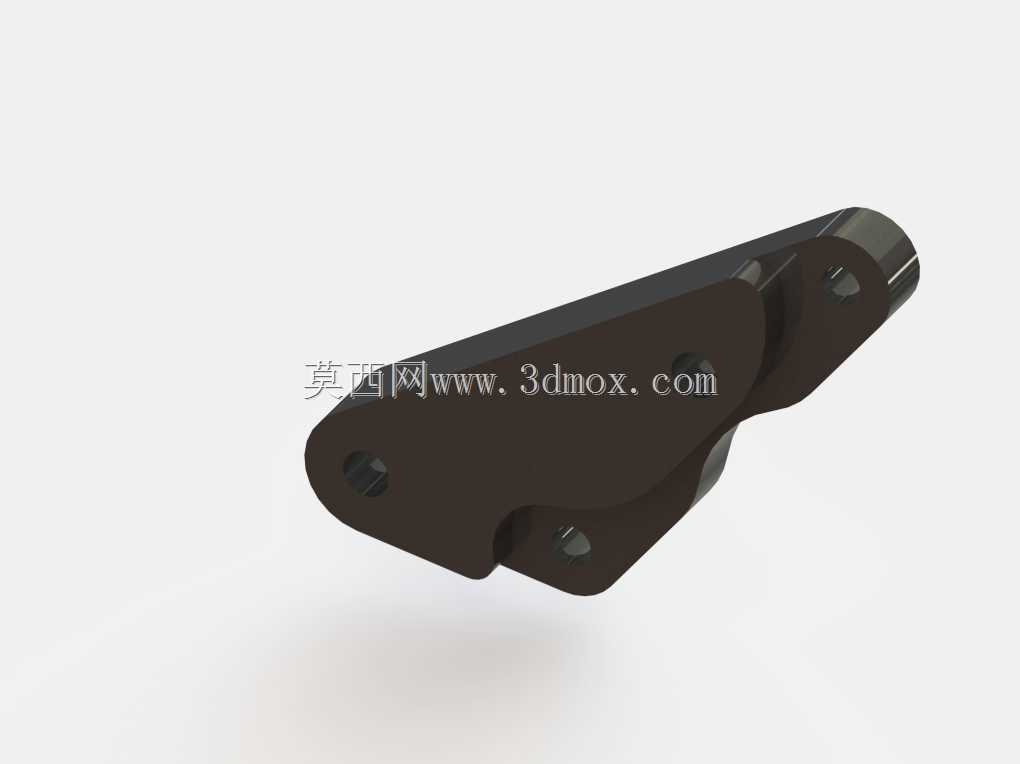

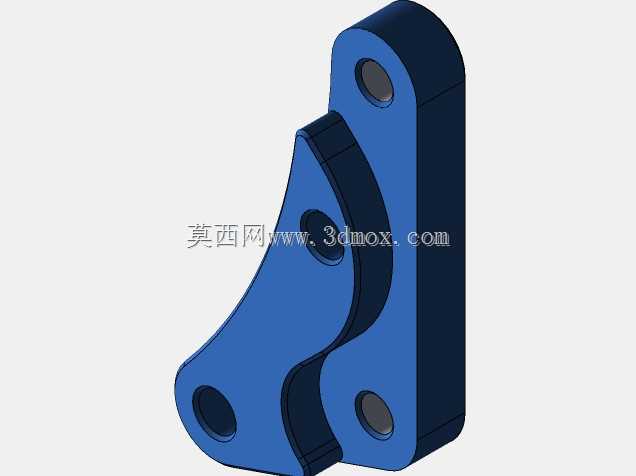

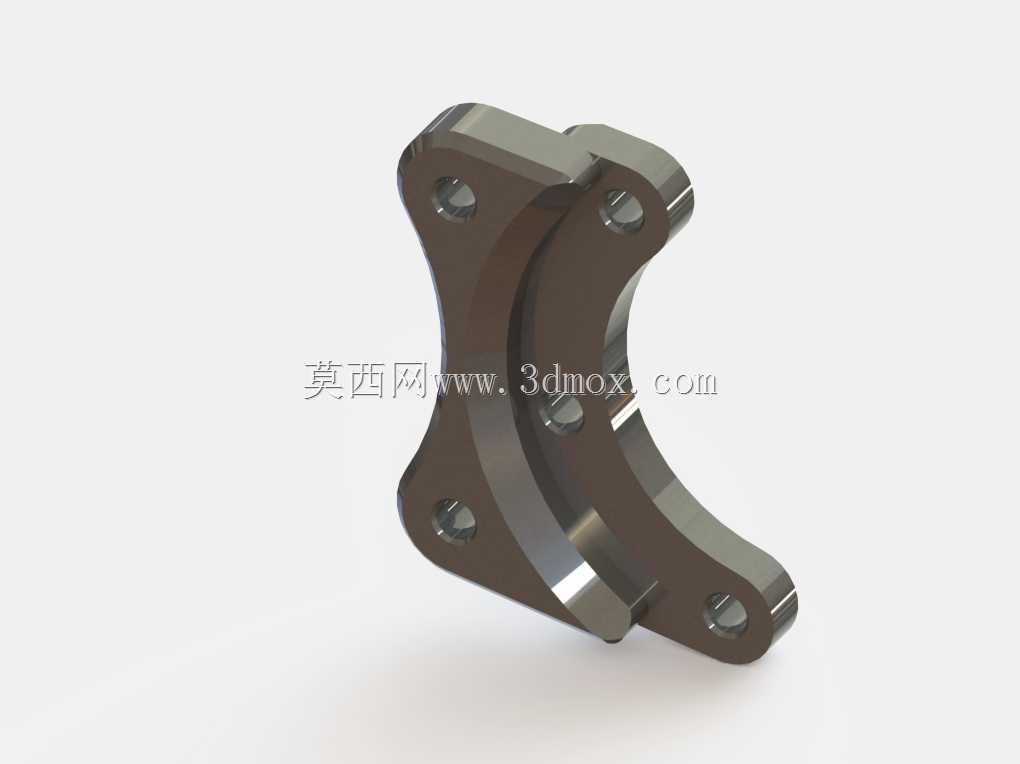

在拉力赛事与硬核越野改装场景中，制动系统的安装适配性直接决定了制动效能的稳定性与整车行驶安全性，这款定制化的盘式制动卡钳支架，正是为解决非原厂卡钳的安装适配问题开发的结构件。不同于量产乘用车统一规格的卡钳安装位，拉力赛车在赛事规则允许范围内会更换不同活塞数量、不同摩擦片面积的高性能制动卡钳，部分定制越野车也会因升级大尺寸制动盘、更换多活塞卡钳出现原厂羊角安装位不匹配的问题，这款支架的核心作用就是在不改动原车转向节本体结构的前提下，完成不同规格卡钳与原车安装点的刚性连接，避免直接切削、焊接原车羊角带来的结构强度下降风险。从结构设计逻辑来看，这款支架采用了弧形避让的整体式构型，内侧的弧形轮廓完全贴合制动盘的外圈回转轨迹，预留了足够的制动盘跳动间隙，避免车辆行驶过程中支架与旋转的制动盘发生剐蹭。支架上分布的四个安装孔分为两组，一组孔位对应原车转向节上的原厂安装基准，孔位公差严格控制在IT7级精度范围内，保证支架安装后与制动盘的端面平行度、同轴度符合制动系统装配要求，避免出现卡钳偏磨、制动抖动的问题；另一组孔位则对应改装卡钳的安装接口，孔距经过精准匹配，可直接适配对应型号的高性能卡钳，无需额外加工转接垫片。支架的整体厚度根据卡钳最大制动力矩做了强度校核，材料选用高强度锻造铝合金，在保证足够刚性的前提下尽可能降低簧下质量，对于赛车和越野车辆来说，簧下质量的降低能有效提升悬挂系统的响应速度，改善车轮贴地性能。在安装边界设计上，支架的外侧轮廓做了多段切角处理，既避让了转向节在极限转向角度下的运动轨迹，也避开了轮毂内侧的辐条空间，不会出现转向打满时支架与轮毂、拉杆发生干涉的问题。不同于通用型转接支架需要现场配磨修配的设计，这款支架的所有安装面都做了平面度处理，安装时只需按照规定扭矩拧紧固定螺栓，就能保证卡钳的安装位置精度，摩擦片与制动盘的接触间隙可通过卡钳自身的回位结构自动调整，大幅降低改装过程中的装配调试难度。实际装车验证中，这款支架可承受连续高强度制动带来的冲击载荷，在长距离拉力赛段的反复制动工况下，不会出现支架变形、安装孔位开裂的问题，能够稳定传递制动力矩，保证制动系统在极限工况下的可靠性。
