交错轴传动锥齿轮总成结构设计

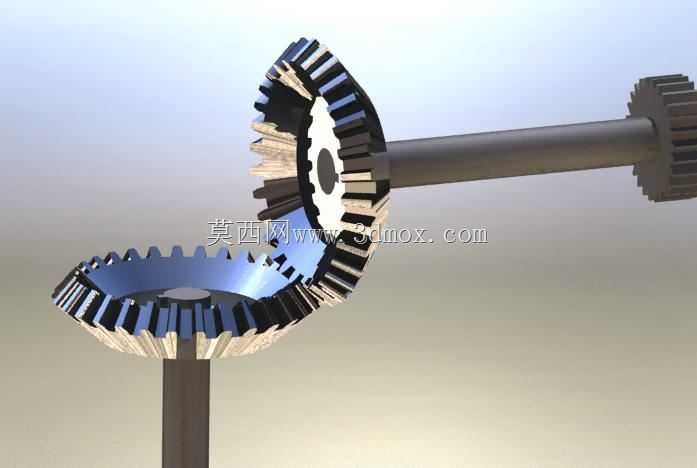

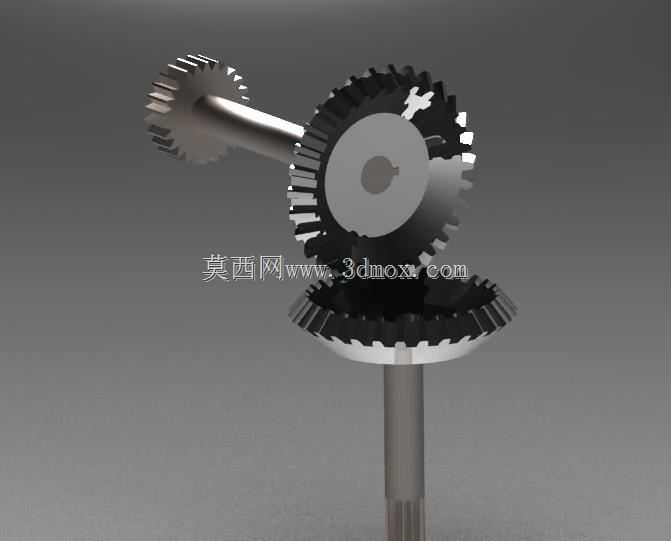

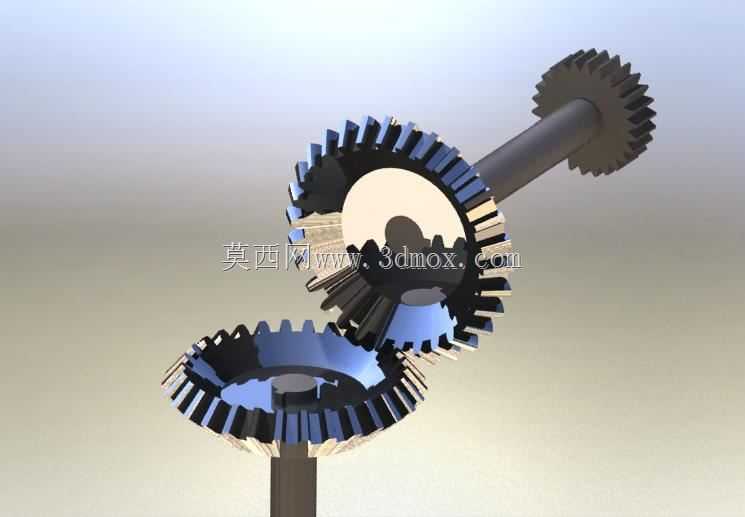

这套锥齿轮传动总成，核心解决的是相交轴系间的旋转动力换向传输需求，在各类需要改变动力传递方向的机械结构中应用十分广泛，从轻工包装设备的分路传动、小型农机的动力换向机构，到机床附件的进给传动单元、输送线的转角动力传递工位，都能见到这类结构的实际落地。从结构设计逻辑来看，整套总成采用标准渐开线锥齿形设计，啮合过程中齿面接触遵循锥齿轮传动的节锥相切原则，两个啮合齿轮的节锥顶点交汇于两轴的交点位置，保证传动过程中齿面滑动率均匀，不会出现局部偏磨导致的早期失效。设计时首先根据目标传动比确定两个齿轮的齿数匹配，主动轮齿数选取适配输入转速的扭矩承载需求，从动轮齿数匹配输出端的转速要求，齿宽选取参考节锥母线长度的合理比例，既保证足够的齿面接触面积承载额定扭矩，又避免齿宽过大导致小端齿形过尖、加工难度陡增的问题。安装边界上，输入轴与输出轴呈垂直交错布置，轴系的支撑位预留了标准轴承安装位，轴伸端的尺寸匹配常规联轴器的安装孔径，齿轮背部的定位端面与轴肩贴合，保证装配时齿轮的轴向定位精度，避免运行过程中出现轴向窜动导致啮合侧隙变化。实际运行过程中，这套结构依靠齿面的连续啮合传递扭矩，相比摩擦传动类的换向结构，传动比精准无滑差，适合对转速传递精度有一定要求的工位；相比蜗轮蜗杆类的交错轴传动，传动效率更高，不会出现长时间运行下的蜗轮磨损导致的传动间隙过大问题。设计建模过程中，齿形的生成严格遵循锥齿轮的背锥展开原理，先在背锥的当量圆柱齿轮上生成标准渐开线齿廓，再映射到锥面生成实际的锥齿齿形，保证齿形在各个截面的参数符合啮合要求，装配时严格控制两轴的夹角误差与轴向安装距，保证啮合印痕处于齿面中部位置，避免重载下出现齿端崩裂的问题。整套结构没有冗余的设计部件，所有结构尺寸都围绕传动承载、安装固定、运行可靠性三个核心目标设定，轴的直径选取经过扭转强度校核，齿轮的模数选取匹配额定传递扭矩下的齿根弯曲强度要求，可直接作为非核心线性传动工位的动力换向部件参考，也可根据实际安装空间调整轴伸长度、轮毂尺寸适配不同的设备腔体安装需求。
