多自由度可调剪叉式带式输送设备

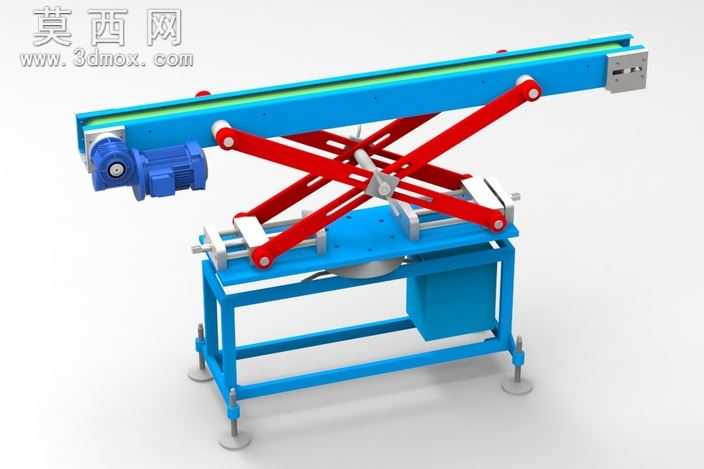

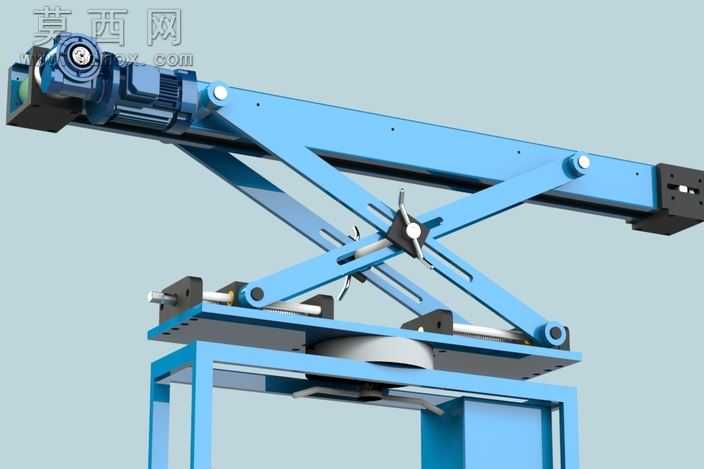

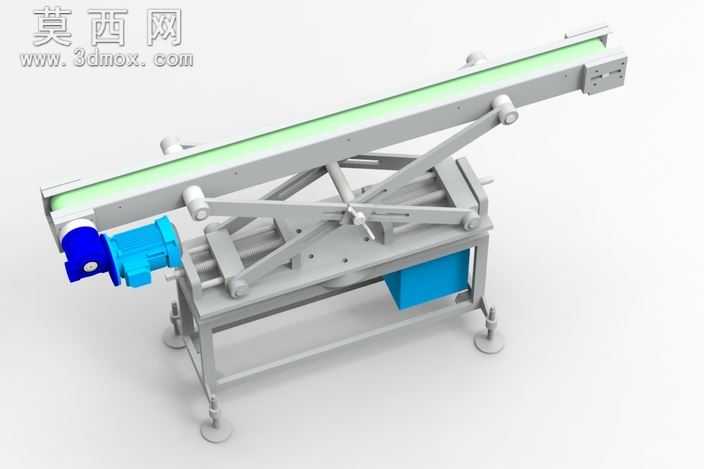

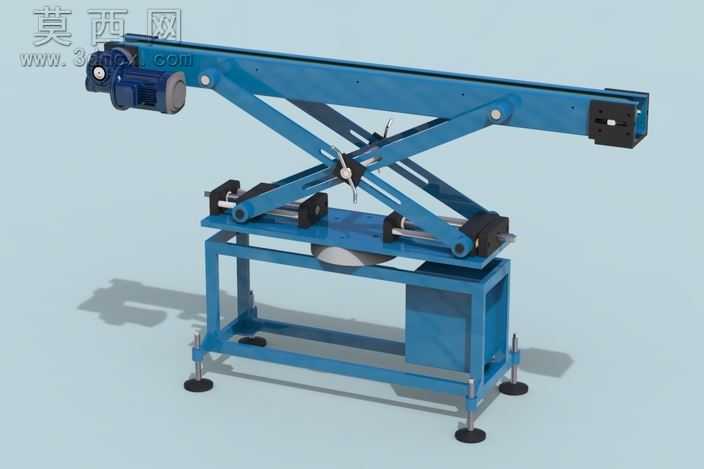

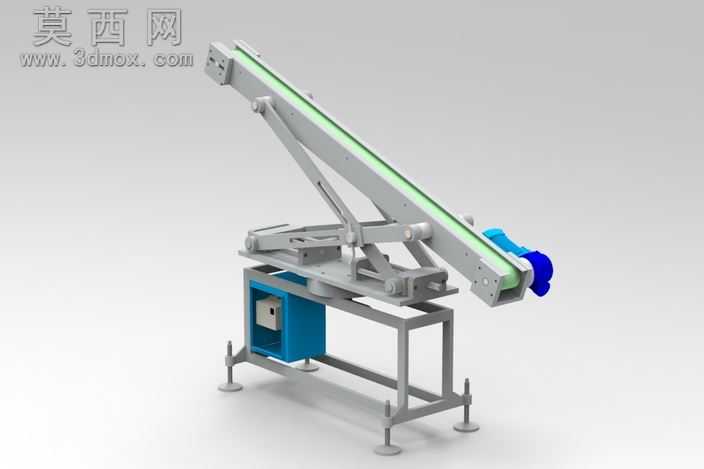

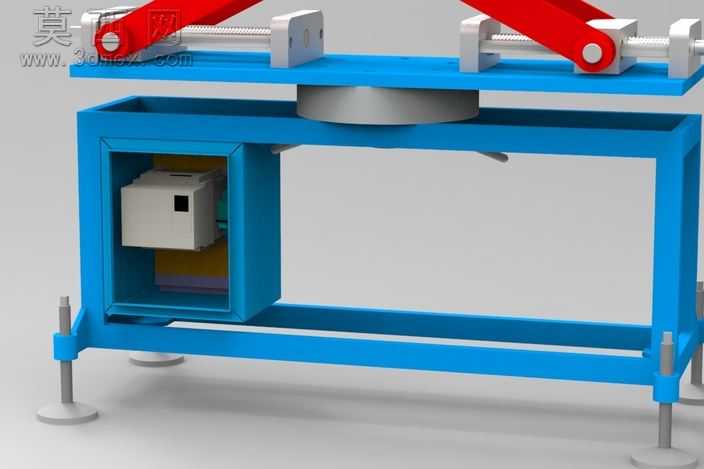

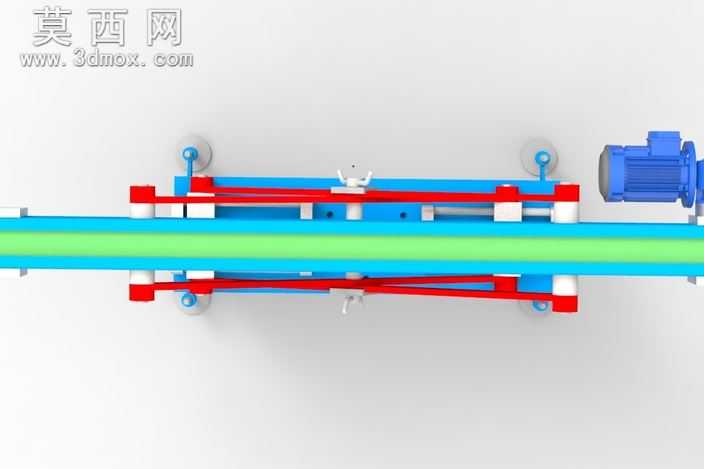

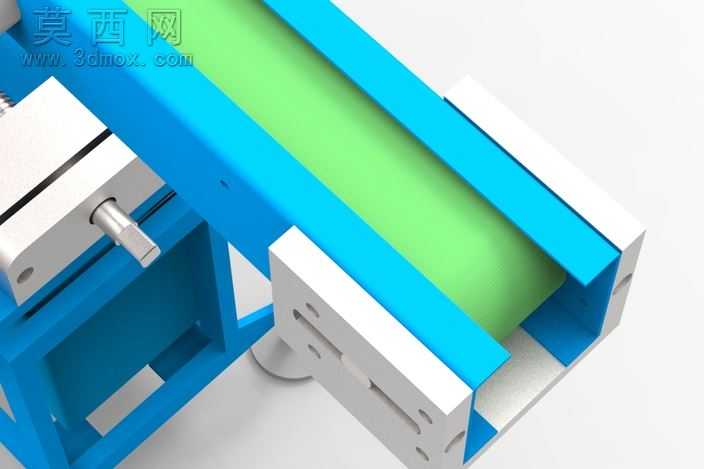

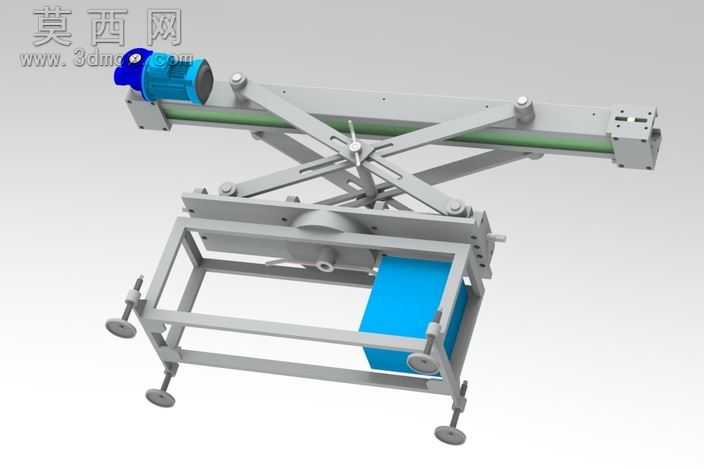

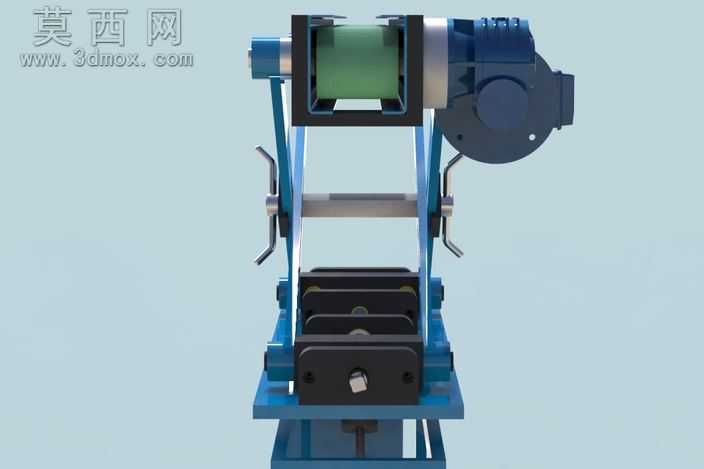

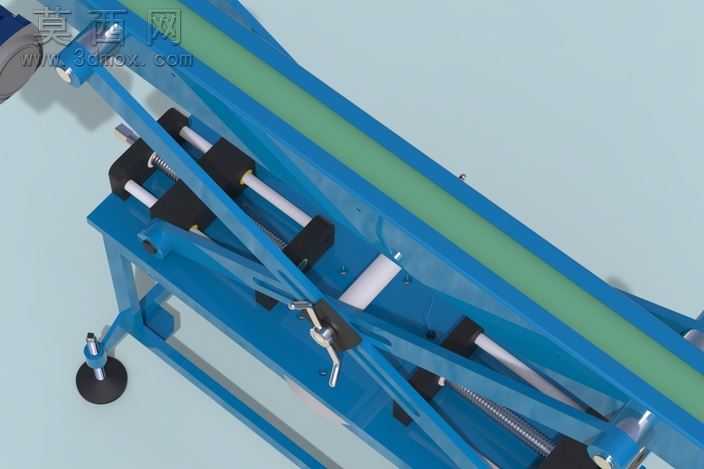

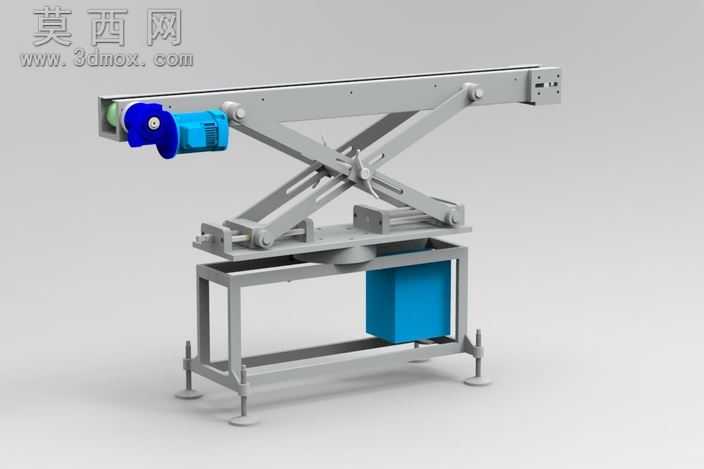

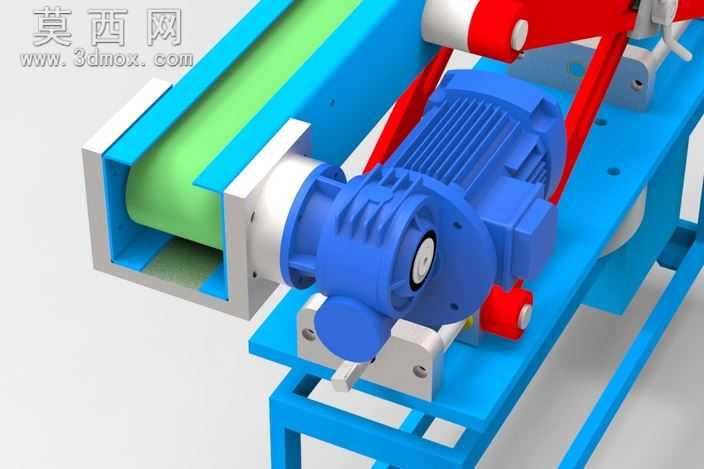

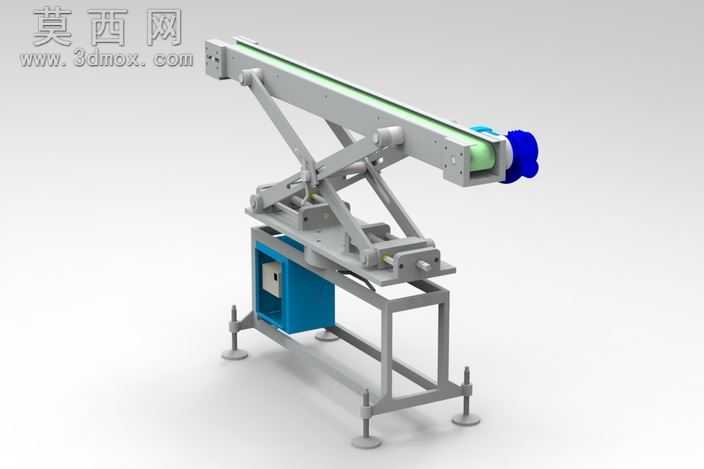

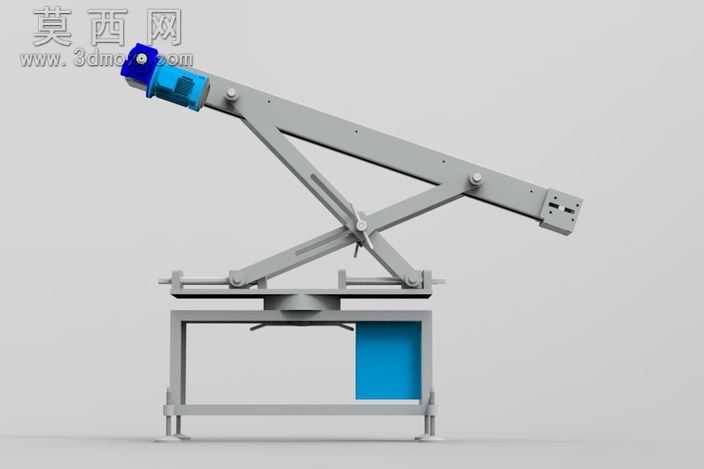

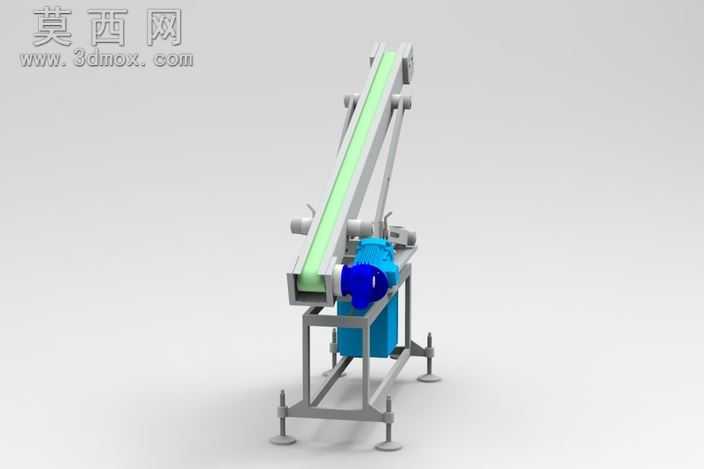

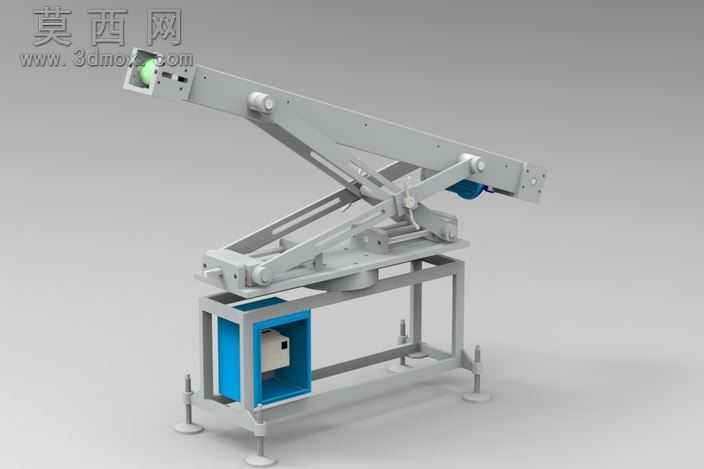

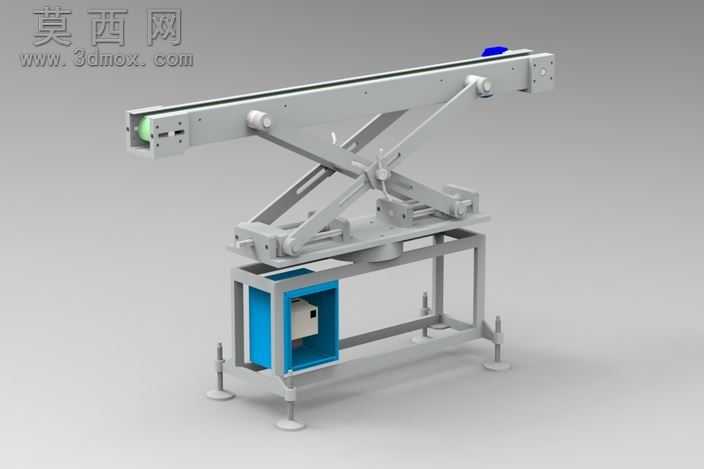

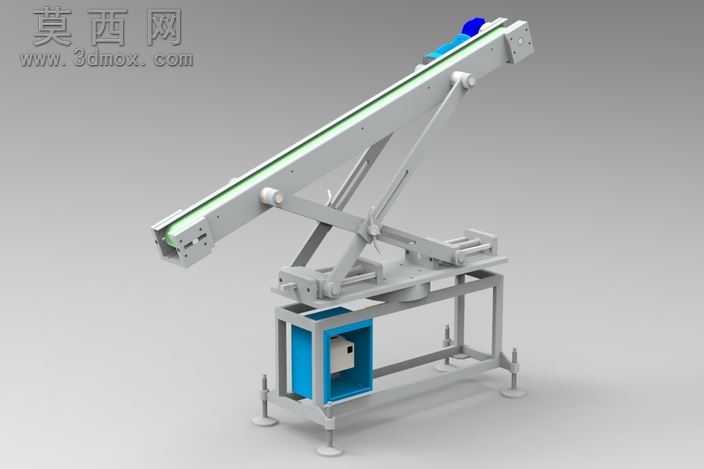

本模型为适配橡胶异型材挤出工序的多可调节带式输送机，整体采用三维参数化建模完成，建模过程中对各运动部件做了装配约束匹配，可直观模拟升降、角度偏转的全行程动作，模型省略了冗余的紧固件细节，重点突出核心功能结构的设计逻辑，便于设计人员快速理解机构原理、开展二次改型设计。从结构设计来看，设备核心支撑采用剪叉式升降机构，剪叉臂采用高强度钢板折弯成型的型材结构，铰接点配置耐磨衬套的安装位，中部设置手摇调节组件，通过梯形丝杠的转动带动剪叉臂开合，可平稳调整输送带的作业高度，调节过程具备自锁特性，无需额外锁止结构即可维持设定高度，适配不同高度的挤出机出料口对接需求。输送架主体与剪叉升降平台之间设置回转支撑结构，可实现水平方向的角度偏转，同时输送架自身可绕铰接轴调整俯仰倾角，配合升降高度调节，可实现多维度的工位适配，满足挤出生产线不同出料角度、不同接料位置的柔性对接要求，避免传统固定输送机无法适配多规格挤出工位的痛点。驱动端配置集成式减速电机，直接安装于输送架的主动辊筒端，省去了额外的链传动或带传动结构，结构紧凑传动效率高，辊筒两端采用带座轴承支撑，运行平稳噪音低，输送带采用适配橡胶异型材的防滑耐磨带面设计，可避免刚挤出的软质异型材在输送过程中出现打滑、刮伤问题。建模阶段对各钣金件做了折弯系数、焊缝预留的工艺考量，对铰接轴、丝杠等标准件做了简化特征处理，既保证了模型的装配完整性，又控制了整体文件大小，渲染阶段采用工业蓝作为主体涂装，金属部件做了镀锌质感的材质处理，电机部分做了铸铁哑光黑的材质区分，整体渲染效果贴近真实工业设备的视觉表现，可直接用于方案汇报、生产线布局模拟等场景。该设备的设计思路围绕柔性化生产需求展开，摒弃了传统带式输送机固定工位的设计局限，通过多维度调节结构实现一台设备适配多台挤出机、多规格产品的输送需求，可有效降低生产线的设备投入成本，减少设备更换调试的辅助时间，尤其适合小批量多规格的橡胶异型材生产场景，调节操作简单无需专用工具，一线操作人员可快速完成工位调整，结构维护便捷，易损件均采用通用标准件，后期维护成本低廉。
