啤酒厂9英寸可调节螺旋大麦输送机

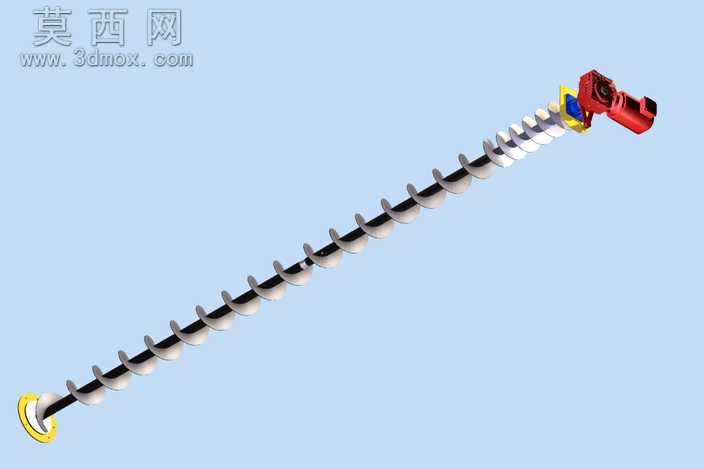

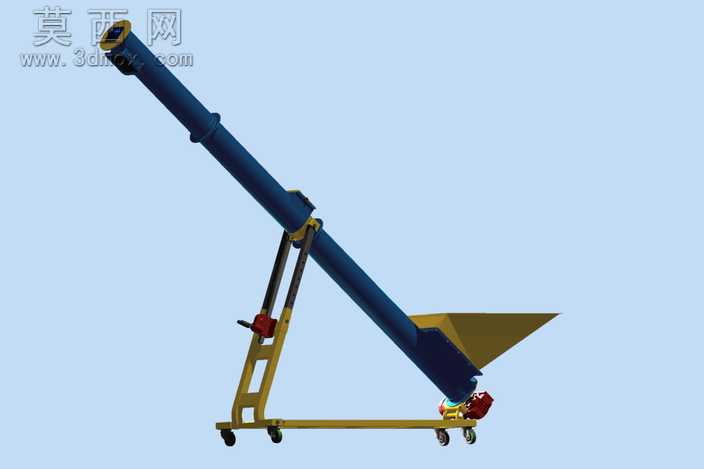

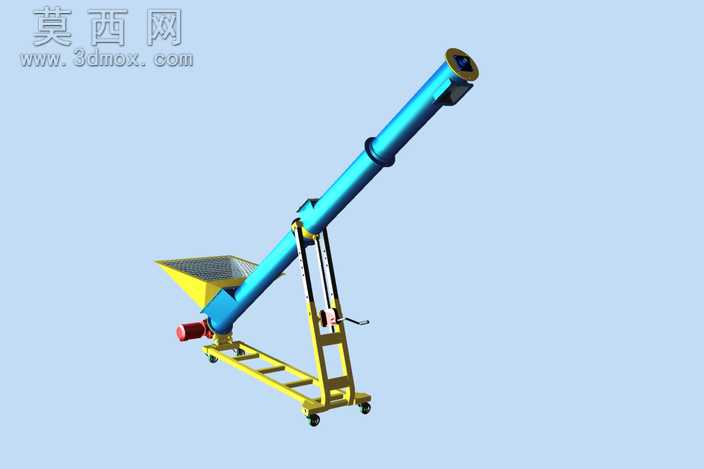

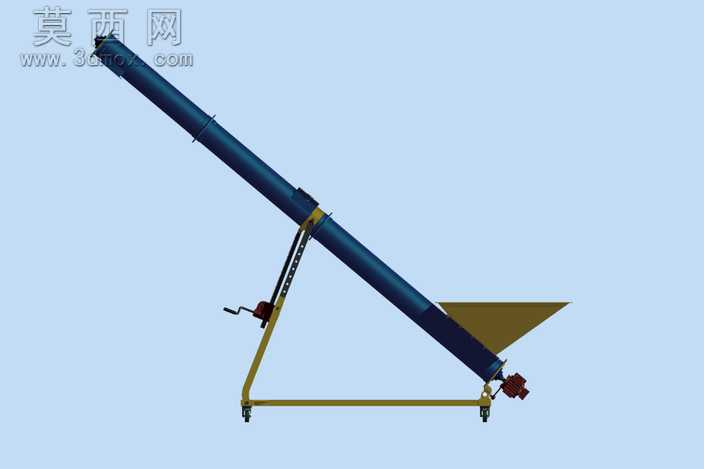

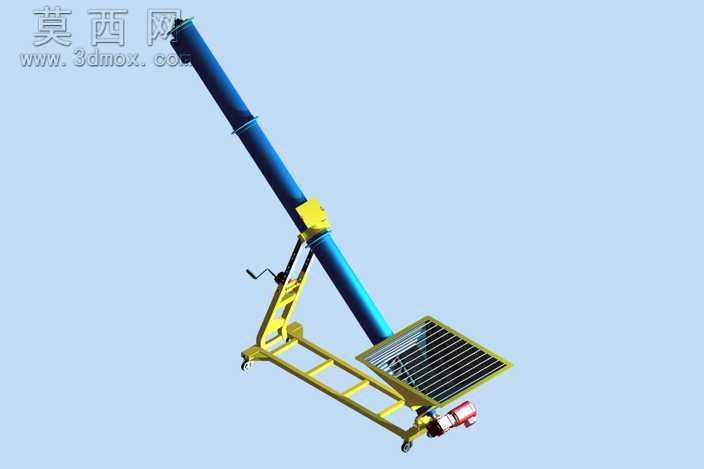

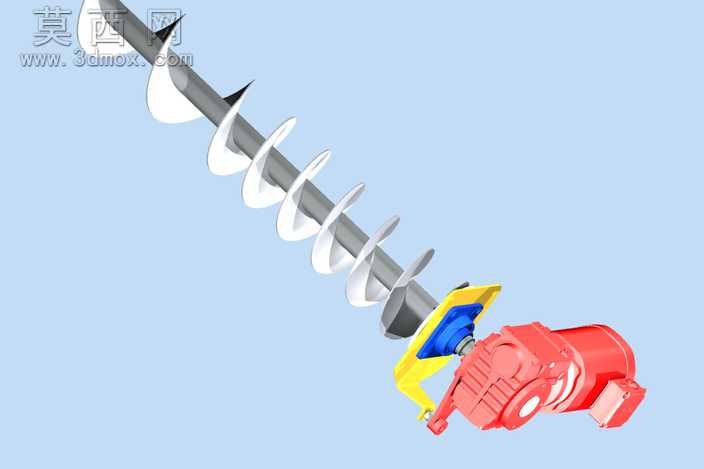

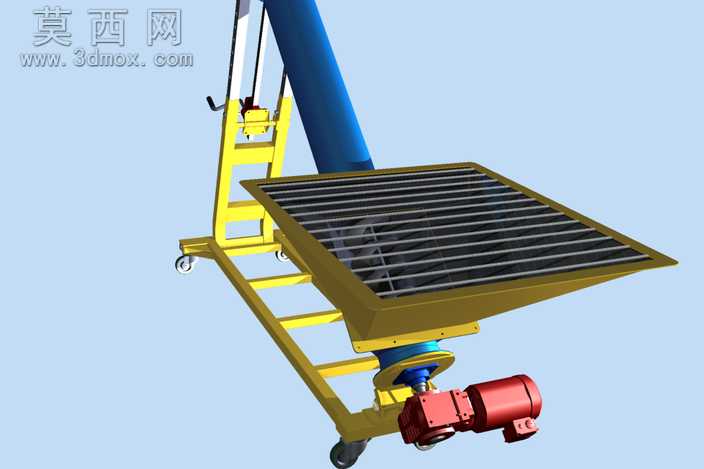

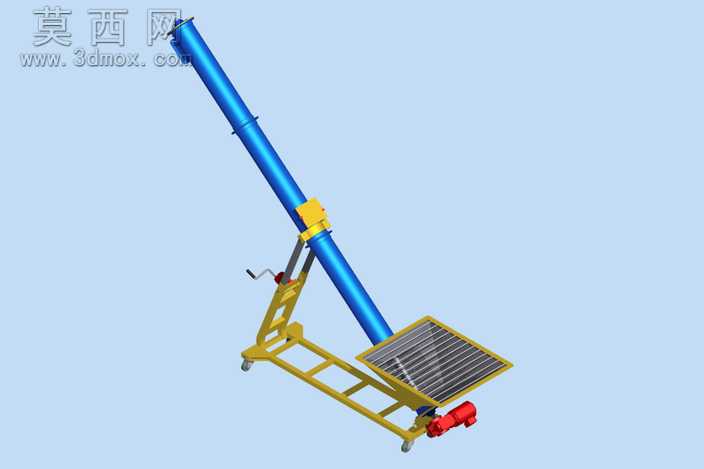

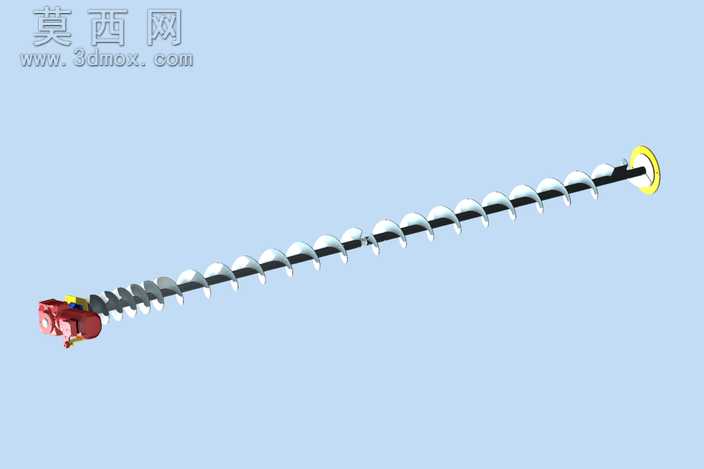

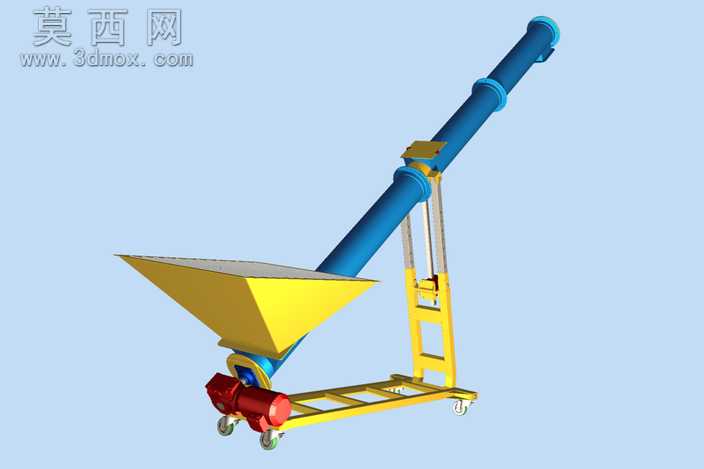

本模型为啤酒厂酿造工序专用的9英寸螺旋大麦输送机，针对啤酒生产中从Lauter调坦克输送土豆泥状大麦麦芽的工况设计，建模过程完整还原了设备的全部功能结构与细节特征。建模阶段首先依据设备实际工况参数搭建整体框架，确定40°倾斜输送的核心安装角度，匹配每小时3.8吨的麦芽输送产能要求，先完成底部承料料斗的结构建模，料斗采用Galvinized钢材质属性设置，表面做镀锌哑光金属质感渲染，料斗内置格栅筛网结构，用于过滤麦芽输送过程中混入的大尺寸结块杂质，筛网的栅格间距、边框固定结构都做了1:1还原。中部输送管段为核心输送结构，采用蓝色工业涂装的金属材质渲染，管内设置2英寸直径的螺旋输送轴，螺旋叶片采用不锈钢材质属性，还原不锈钢螺钉的叶片固定细节，确保输送过程中潮湿麦芽不会粘附在叶片表面。设备的支撑调节结构是建模的重点部分，底部移动车架搭配万向脚轮，方便设备在酿造车间内灵活转场，车架上设置手摇调节机构，可实现输送管倾斜角度的无级调节，适配不同高度的接料工位；同时配套设置轴承吊架结构，对长距离输送的螺旋轴做中段支撑，避免长轴运转过程中出现挠性变形。驱动端采用3Hp功率的蜗轮蜗杆减速电机，匹配74rpm的输出转速与2140lb的输出扭矩，电机外壳做红白色工业涂装渲染，还原电机接线盒、散热筋等细节结构，同时建模还原了变速调节模块，可根据麦芽输送量的实际需求调整螺旋轴转速。整体模型装配关系完整，所有运动部件的连接约束都按照实际机械结构设置，可直观演示设备的角度调节、螺旋输送的运动过程，材质渲染区分了镀锌钢、不锈钢、涂装金属、橡胶脚轮等不同部件的质感，完整还原了这款酿造专用输送设备的结构特征与功能设计，可用于啤酒厂物料输送环节的方案展示、设备结构教学参考。
