手动三辊型材弯曲加工设备三维设计

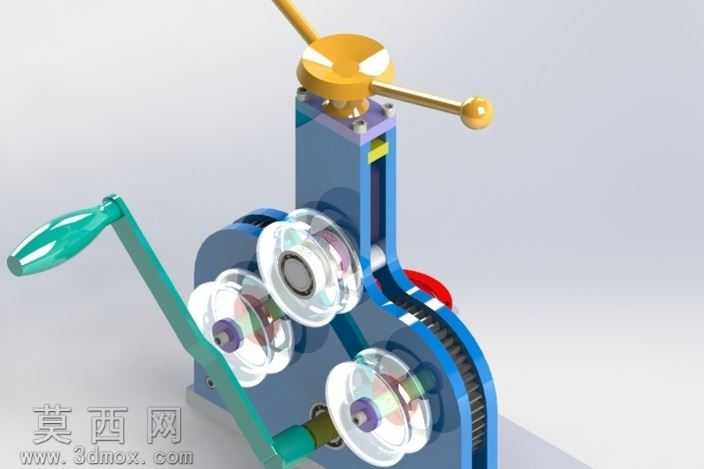

本作品为手动式三辊型材弯曲加工装置的三维建模成果，建模阶段采用SolidWorks完成全零件参数化设计，首先对设备的核心功能模块进行拆分，依次完成手摇驱动组件、三辊成型轮组、机架支撑主体、调节锁紧机构、操作手柄等独立零件的草图绘制与特征建模，每个零件的尺寸参数均匹配手动弯曲加工的力学需求，保证零件间的装配公差符合实际机械加工的精度要求。装配阶段采用自下而上的装配逻辑，先完成齿轮传动副的啮合装配，保证手摇动力输入时传动路径顺畅无卡滞，再依次装配三个成型辊轮，调整辊轮的相对位置与轴线平行度，确保型材进给过程中受力均匀，最后完成调节手轮、操作手柄、锁紧卡扣等附属部件的装配，全程验证各运动部件的活动行程，避免出现装配干涉问题。渲染阶段针对不同零件的材质属性进行精细化设置，机架主体采用哑光蓝色金属漆材质，还原钢制机架喷涂后的真实质感，传动齿轮、调节手轮采用亮面金属材质，表现机加工金属零件的光泽度与表面粗糙度，三个成型辊轮采用半透明亚克力质感材质，清晰展示辊轮的内部轴承装配结构，操作手柄分别设置绿色防滑塑胶与金色金属镀层材质，区分不同操作部件的功能属性，场景采用柔和的漫反射光照搭配浅灰色背景，突出设备的整体结构与细节特征，同时添加适度的环境反射效果，提升渲染图的真实感。结构设计上采用手摇齿轮传动的动力输入方式，无需外接动力源即可完成手动弯曲作业，三个辊轮呈三角排布，通过顶部的调节手轮可调整上辊的下压量，从而适配不同弯曲半径的型材加工需求，侧面的长手柄可辅助控制型材进给的角度与速度，设备整体结构紧凑，操作逻辑简单，能够完成小规格金属型材、管材的小批量弯曲加工作业，建模过程中对所有运动部件添加了配合约束，可直接用于运动仿真验证，验证不同下压量下的型材弯曲变形效果，为后续的实物加工制作提供完整的三维数据支撑。
