小型无限供电发电机结构三维设计

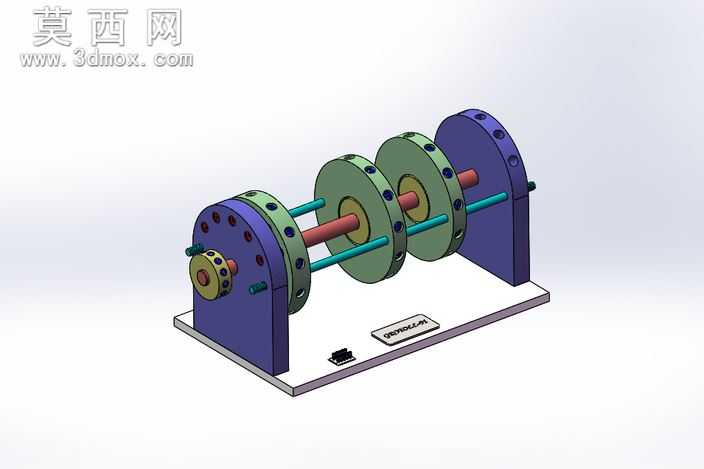

本作品为小型自持续供电概念发电机的三维结构设计，全程在三维建模环境中完成全参数化建模，所有零部件均按照机械设计规范完成尺寸约束与装配配合，整体结构布局清晰合理。建模过程中首先搭建底部安装基座，采用带圆角的矩形平板结构作为整机承载基础，基座表面预留所有支撑构件的安装定位孔，同时设置铭牌安装位与小型电气元件放置槽，保证基座的功能性与规整性。两侧支撑立板采用立式紫色涂装结构件，立板上加工有同轴度精度要求的主轴安装孔，同时圆周方向均匀布置多根拉杆的穿装孔位，立板与基座之间采用垂直配合约束，保证两侧立板的安装平行度，避免后续主轴装配出现偏载问题。核心发电单元采用多组圆盘式发电模块串联布局，每组圆盘模块外圈设置定位凸缘与安装孔，通过多根平行布置的青蓝色拉杆完成所有圆盘模块的轴向锁紧固定，保证多组模块的同轴度与轴向间距一致，避免运转过程中出现模块晃动或干涉。中心主轴采用红棕色涂装的阶梯轴结构，轴段上对应每组发电模块设置定位轴肩，保证模块的轴向定位精度，主轴两端通过轴承结构与两侧支撑立板配合，可实现顺畅的回转运动。渲染阶段针对不同零部件赋予差异化材质：支撑立板与基座采用磨砂金属材质模拟铸铁机架质感，圆盘发电模块采用哑光灰绿色涂层材质模拟定子组件外观，拉杆采用亮面金属材质模拟镀铬杆件效果，主轴采用红棕色金属漆模拟轴类零件的涂装外观，整体渲染光影柔和，清晰展现所有零部件的结构轮廓与装配关系。设计思路围绕小型项目的无限供电概念展开，通过多组发电模块串联的结构提升发电容量，整体结构紧凑、装配逻辑清晰，所有零部件均可实现拆解与装配，完整展现了该概念发电机的机械结构组成，可作为小型发电装置结构设计的参考方案，也可用于机械结构教学演示使用，帮助理解盘式发电装置的布局逻辑与装配要点。
