卡米诺沃尔沃重卡底盘驾驶室结构

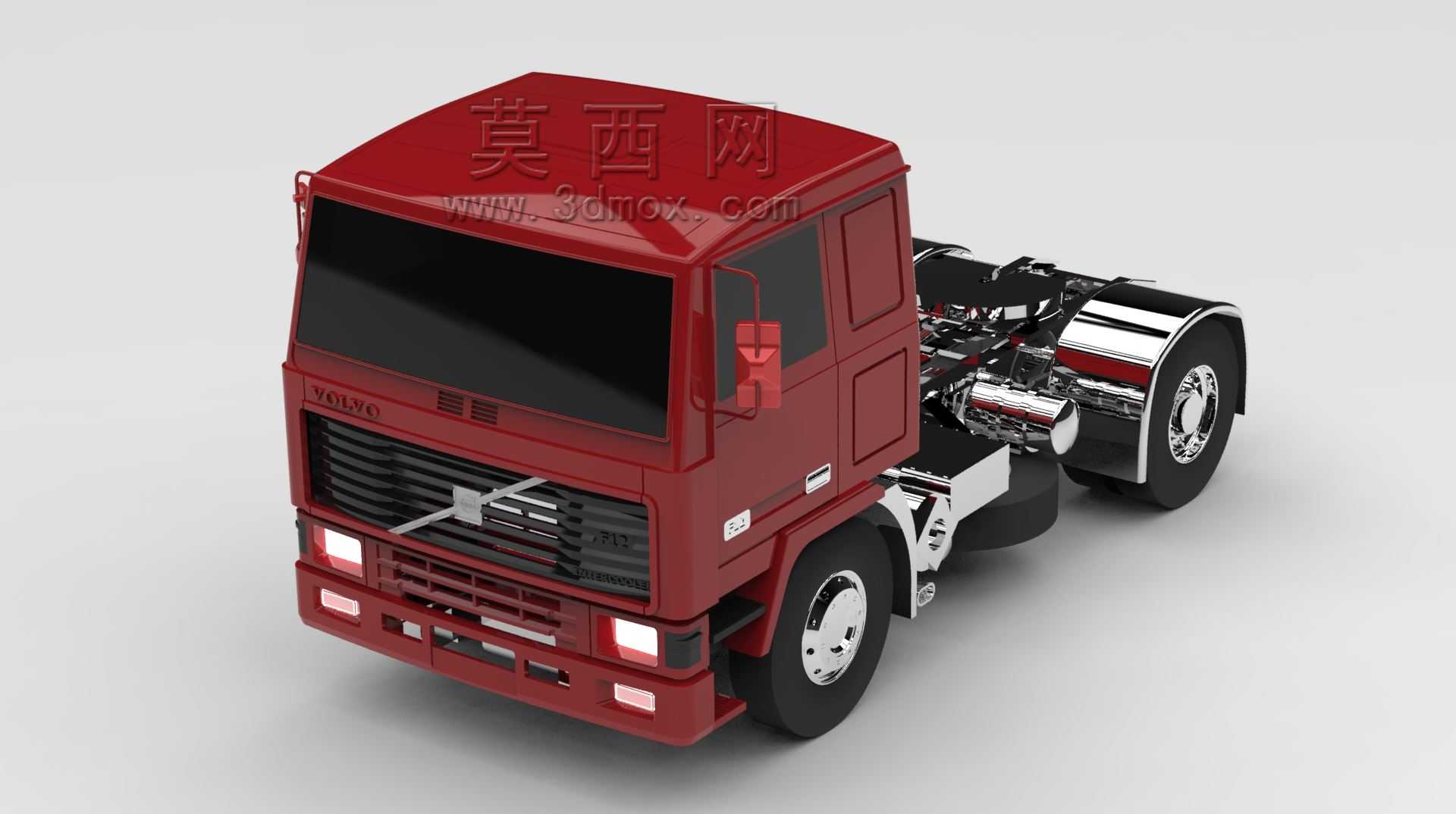

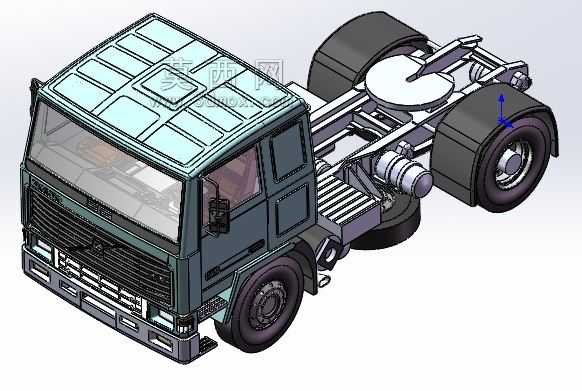

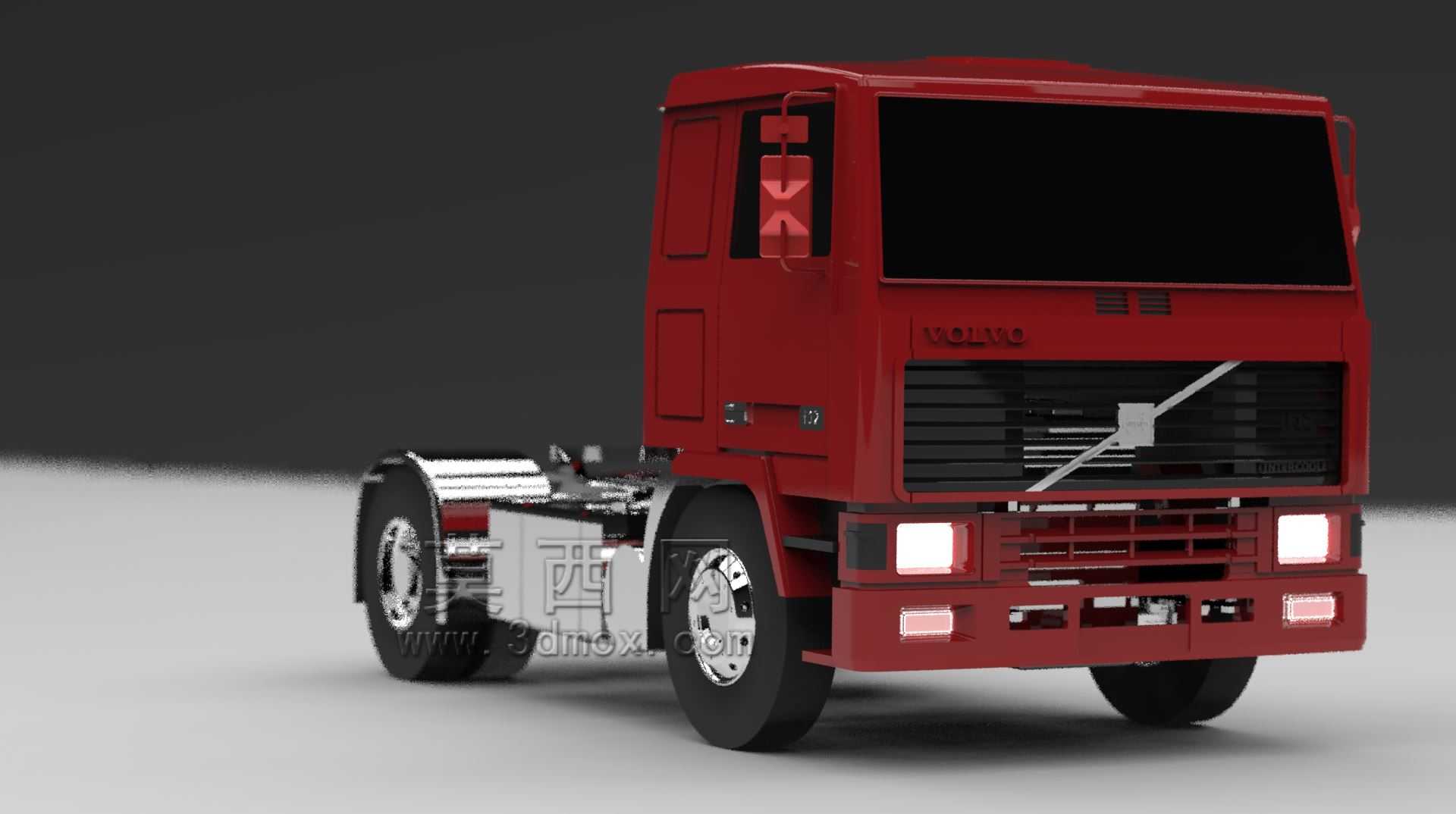

　　该模型还原的是卡米诺系列沃尔沃重型牵引车的底盘与驾驶室总成结构，这类车型主要应用于干线长途物流运输、重型设备转运、港口集装箱拖运等场景，承担大吨位、长距离的公路货运任务，是公路货运体系里的核心运力载体。从结构设计来看，模型完整呈现了平头驾驶室的安装布局，这类平头驾驶室的设计初衷是缩短整车总长，在法规限定的整车长度范围内最大化货厢或挂接装置的有效长度，提升单趟运输的装载容积，同时降低驾驶员前方视野盲区，提升城区、场站内部挪车与短途接驳的操作安全性。驾驶室采用四点悬浮式安装结构与车架连接，可过滤行驶过程中来自底盘的路面颠簸振动，降低长途驾驶的疲劳感，驾驶室本体的冲压蒙皮与内部加强筋结构在模型中均有体现，兼顾碰撞安全性与结构轻量化需求。

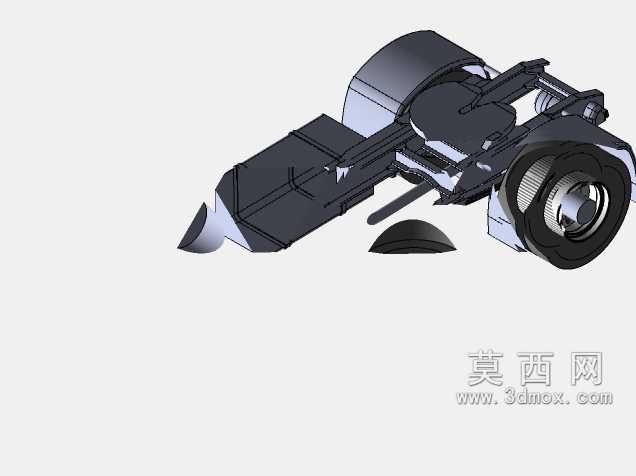

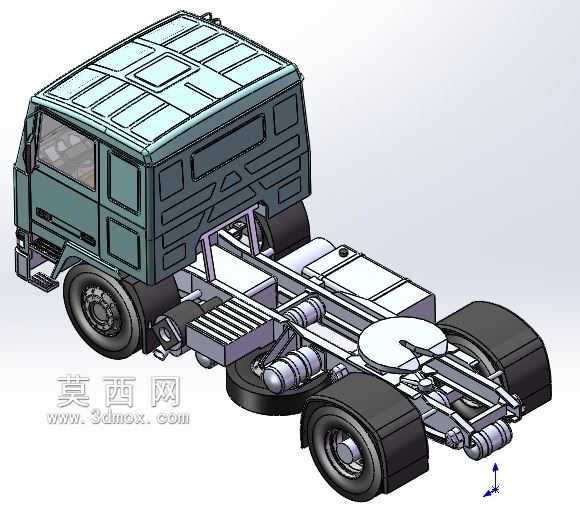

　　底盘部分采用6x4驱动布局，也就是前桥为转向桥，中后桥为双联驱动桥，这种驱动形式可提供足够的驱动力，满足满载40吨甚至更高总质量下的爬坡、非铺装路面通行需求，双后桥的平衡悬架结构可保证车辆在颠簸路面行驶时，各个车轮都能获得足够的接地附着力，避免单轮悬空导致的驱动力流失、侧滑风险。车架采用边梁式梯形结构，由两根冲压成型的纵梁与多根横梁铆接而成，纵梁的截面高度根据不同位置的受力需求做了变截面设计，在驾驶室下方、悬架安装点、牵引座安装区域做了局部加强，平衡承载强度与整车自重。底盘上的附件布局也完全还原实车状态，转向系统的转向拉杆、转向助力油缸布置在前桥与驾驶室下方，制动系统的储气筒、制动阀组布置在车架内侧，

　　避免行驶过程中被飞溅的碎石击打损坏，燃油箱、蓄电池架、排气后处理装置的安装位置均预留了足够的维护操作空间，方便日常保养时的部件拆装。牵引座安装在车架尾部的上平面，位置经过精准匹配，保证挂接半挂车之后的轴荷分配处于合理区间，避免转向桥轴荷过轻导致高速行驶发飘，或是驱动桥轴荷过载导致轮胎、桥壳过早损坏。前桥的转向节、轮毂轴承、制动鼓结构，中后桥的差速器、半轴、轮边减速结构在模型中都做了等比例还原，悬架部分的钢板弹簧、减震器、稳定杆的安装位置与连接关系完全符合实车装配逻辑，可用于商用车结构教学、新入行设计人员的底盘布局参考，也可作为物流场景仿真、数字孪生场景搭建的基础资产使用。在安装边界方面，驾驶室翻转支点布置在前围下方，

　　翻转时驾驶室可围绕前支点向前翻转一定角度，方便检修发动机、变速箱等动力总成部件，翻转过程中不会与前翼子板、进气管路发生运动干涉；底盘各附件的安装支架均预留了标准的螺栓连接孔位，孔位间距与实车装配尺寸一致，可直接用于改制车型的附件布局验证，比如加装液压系统、车载工具箱等附加装置时，可直接在模型上核对安装空间，避免实车改制时出现部件干涉、安装空间不足的问题。
