粘贴贴纸模板创建用定位压合构件

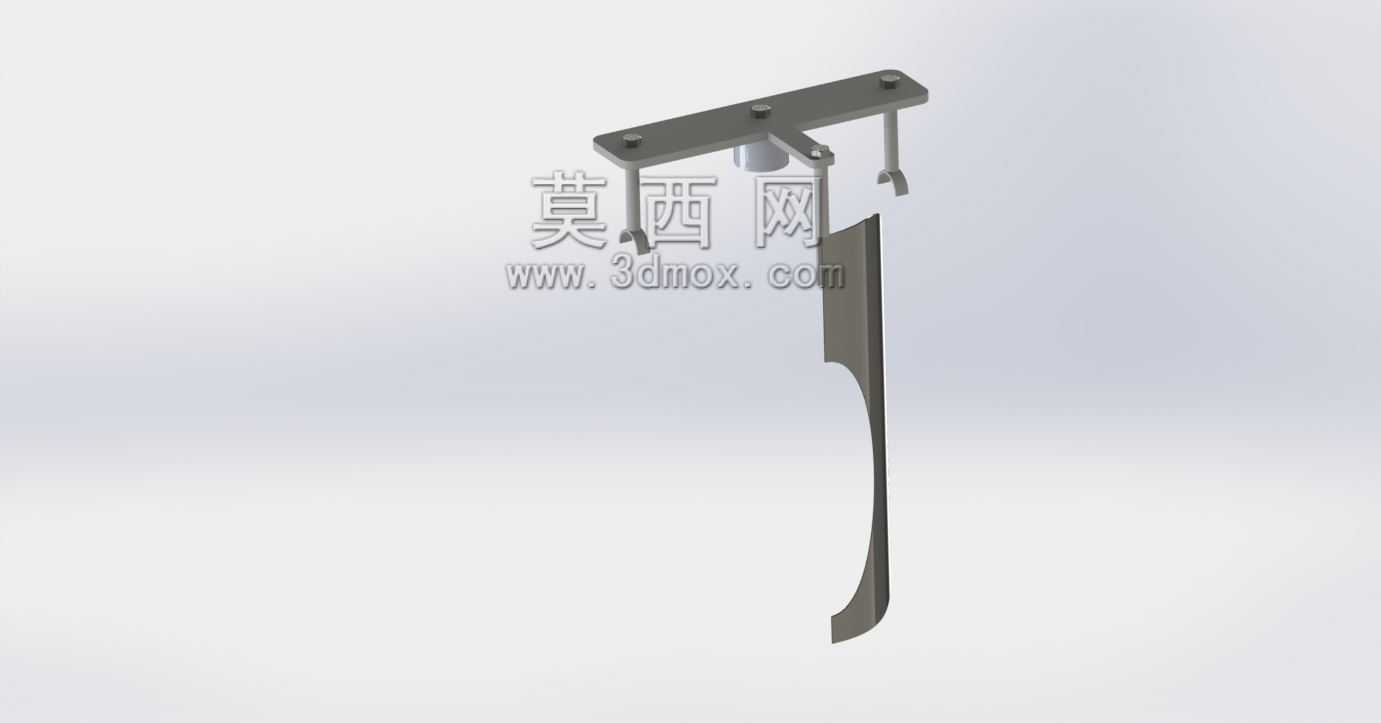

　　在包装、纸品加工以及文创产品生产的贴标工序里，这类构件常被安装在半自动贴纸工位的执行端，替代人工完成贴纸的精准对位与压合作业，尤其适配带弧面轮廓的待贴装工件，能避免人工粘贴时出现的气泡、偏移、褶皱等常见问题。从结构上看，构件上部采用长条形安装基板设计，基板上预留三个等距排布的安装孔位，可直接通过螺栓固定在工位的垂直升降滑台上，安装孔的孔位公差控制在±0.05mm范围内，能保证构件随滑台升降时的垂直度，不会出现偏摆导致压合位置错位。基板下方通过两个对称的连接吊耳衔接中部的连接块，连接块一侧伸出的定位销可与滑台末端的定位槽配合，进一步消除装配间隙，保证每次下压的行程精度稳定。下部的压合工作面采用与待贴工件弧面完全匹配的曲面轮廓，

　　曲面的曲率半径经过反复校核，压合时工作面能与贴纸表面完全贴合，从贴纸中部向两侧逐步施压，将贴纸与工件之间的空气完全排出，不会残留气泡。设计过程中，首先考量的是实际工位的安装边界，上部安装基板的长度控制在120mm，宽度20mm，厚度5mm，适配多数小型半自动贴标工位的滑台安装尺寸，不需要对现有工位的安装结构做额外改造就能直接换装。下部压合曲面的高度为85mm，曲面最宽处尺寸为18mm，可覆盖宽度15mm以内的长条状贴纸压合作业，针对不同曲率的工件，只需要更换下部的压合头部件即可，上部的安装基板与连接结构可以通用，能降低工装的换型成本。构件的材质选型上，安装基板与连接结构采用6061铝合金加工，重量较轻，

　　不会给升降滑台带来额外的负载压力，同时铝合金的加工性能好，孔位与连接面的精度容易保证；下部的压合工作面采用硅胶材质包覆，硬度控制在邵氏40度，压合时不会刮花贴纸表面的印刷层，也不会因为硬度过高导致贴纸被压变形。实际使用时，该构件随升降滑台下行，首先通过下部压合面的下端接触贴纸的起始边缘，随着滑台继续下行，曲面逐步贴合贴纸表面，将贴纸从起始端逐步压合到工件表面，整个压合行程控制在30mm，下压速度保持在50mm/s时，压合的良率能稳定在99%以上。针对不同厚度的贴纸，只需要调整滑台的下行限位即可，不需要更换构件本身，适配0.05mm到0.2mm厚度范围内的各类铜版纸、PVC材质贴纸。在结构的细节处理上，

　　两个连接吊耳与中部连接块的衔接处做了R2的圆角过渡，避免应力集中导致长期往复运动下出现断裂问题，安装孔的孔口做了沉孔设计，螺栓安装后头部不会突出基板表面，不会和滑台的其他部件产生运动干涉。压合曲面的边缘做了0.5mm的圆角处理，不会在压合时刮到贴纸边缘导致贴纸起翘。这类构件除了用在纸品贴纸的粘贴工位，也可以适配小型电子产品外壳的装饰贴、铭牌贴的压合作业，只需要根据工件的轮廓更换对应曲率的压合工作面，就能快速适配新的生产需求，相比定制化的整套贴标工装，这类模块化的压合构件成本更低，换型效率更高，适合多品种小批量的生产场景使用。在装配调试时，只需要将基板通过螺栓固定在滑台安装面，调整定位销与滑台定位槽的配合间隙，保证构件的垂直精度，再根据贴纸的位置调整滑台的初始行程位置，就能完成调试投入使用，不需要复杂的参数设置，一线操作人员经过简单培训就能完成换型操作。长期使用过程中，下部的硅胶压合面出现磨损时，只需要松开连接块上的紧固螺钉，更换新的压合头即可，维护成本极低，不需要更换整个构件。
