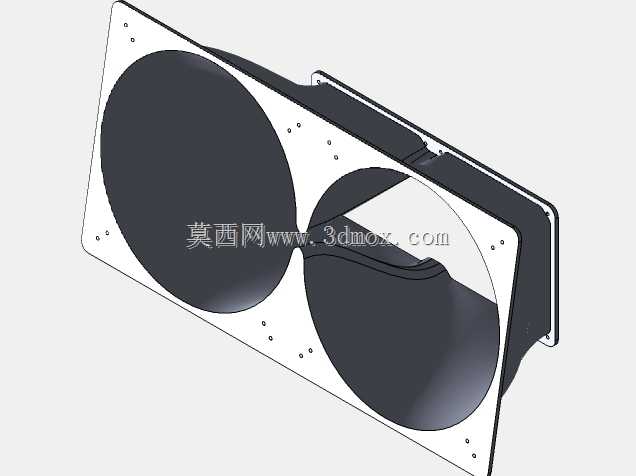

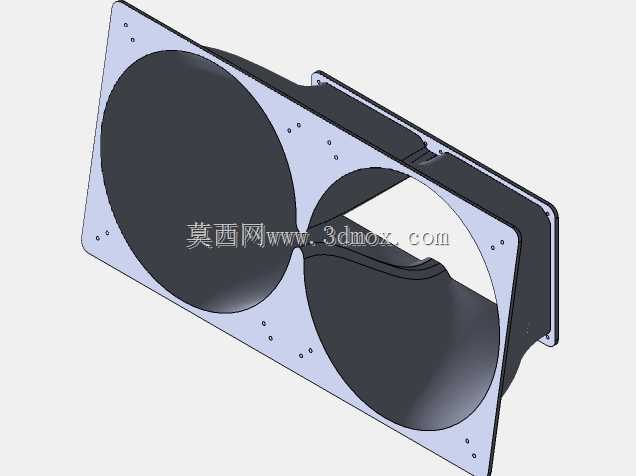

双200mm风扇转双120散热器转接风道结构

在PC散热改造、工业控制柜风冷升级、小型电子设备散热系统适配场景中，经常会遇到原有风扇安装位与散热器规格不匹配的问题，这类转接结构正是为解决该类安装矛盾设计。日常工程实施里，不少老旧机箱或者定制柜体预留的是200mm规格的大风扇安装位，而手头可用的散热模组是双120mm规格的冷排或者风冷散热器，直接安装会出现孔位不对、风道漏风、散热效率折损的问题，这个转接结构就可以填补两者之间的安装间隙，同时完成风道的平滑导流。从结构设计来看，整体采用框体加导流曲面的组合形式，两侧分别对应两种规格的安装法兰面，大端法兰匹配双200mm风扇的安装孔距，法兰边缘预留对应数量的安装过孔，孔位公差按照通用五金件的安装间隙设计，保证常规自攻螺丝或者标准机丝都可以顺利穿入固定。小端法兰则对应双120mm散热器的安装孔位，两个圆形风道分别对准两个120mm风扇的出风区域，中间的分隔曲面顺着气流方向做圆弧过渡，避免直角结构带来的风阻激增，减少气流在转接腔体内的紊流损耗。安装边界上，整体结构的厚度控制在合理范围，不会因为加装转接件导致整体安装尺寸超出原有设备的内部空间余量，法兰面的贴合处做了平面度处理，安装后可以配合密封泡棉实现接缝处的密封，避免气流从缝隙旁通漏出，保证所有风扇吹出的气流都能全部穿过散热器鳍片，最大化散热效率。设计过程中充分考虑了不同安装场景的兼容性，法兰边的宽度预留了足够的螺丝操作空间，即使在狭小的柜体内部，也可以用常规螺丝刀完成固定操作，导流曲面的曲率经过反复调整，既保证气流转向平滑，又不会过度增加结构整体重量，同时兼顾了3D打印或者注塑开模的工艺可行性，壁厚保持均匀，避免生产过程中出现缩痕或者变形问题。在实际使用中，这类转接件可以让用户灵活搭配不同规格的散热组件，不用因为安装位不匹配就更换整套散热系统，大幅降低散热改造的成本，也能让存量的散热配件得到充分利用，无论是DIY玩家做机箱改装，还是设备运维人员做控制柜散热升级，都可以通过这类转接结构快速完成适配，不需要额外打孔或者切割原有设备的安装面板，避免对原有设备结构造成破坏。
