三接口外置WiFi无线通信模块结构

　　这款带三个SMA射频接口的WiFi无线模块，在工业现场的无线组网场景里适配性很强，常见于工业网关、嵌入式测控设备、小型物联网终端的信号扩展场景，三个独立的射频输出端可分别对应主通信、分集接收、外接定向天线的不同需求，不用额外加装射频分路器件就能实现多天线配置，能有效降低多径干扰带来的通信丢包问题，在车间金属遮挡较多的布设环境下，信号稳定性比单接口模块提升明显。从结构设计层面看，模块主体采用屏蔽性能优异的锌合金压铸壳体，表面做哑光导电氧化处理，既可以隔绝板载射频电路与外界的电磁串扰，也能避免内部高频信号向外辐射干扰周边其他敏感器件，壳体边角做了R0.8的倒圆角处理，没有尖锐棱边，在设备内部狭小空间装配时不会刮伤周边线束绝缘层。

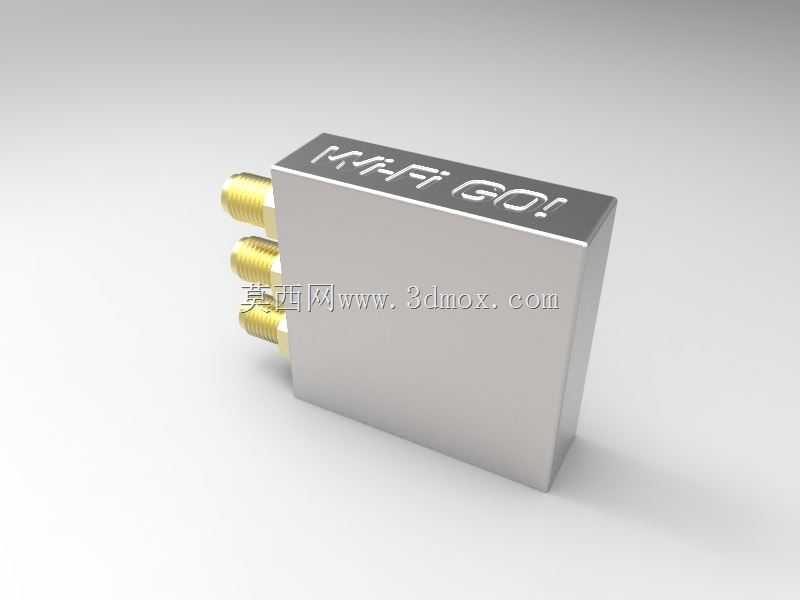

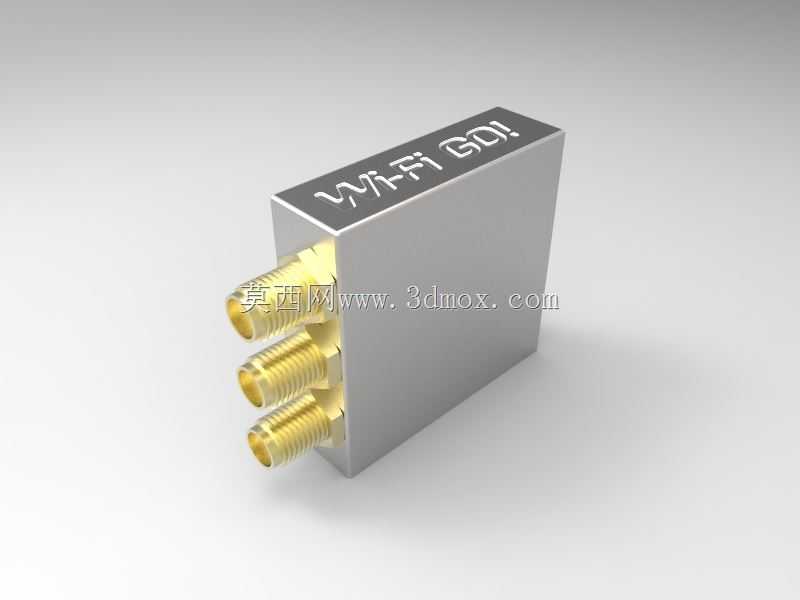

　　三个镀金SMA母座呈等距垂直排布在壳体单侧端面，接口中心距留足了12mm的操作空间，常规SMA接头拧接时不会出现相邻接口干涉的问题，接口与壳体的连接部位做了台阶定位压装，抗侧向拉扯力能满足工业设备振动工况下的连接可靠性要求，不会因为设备长期运行的振动出现接口松脱、接触不良的问题。壳体顶面预留了丝印标识区域，可标注模块型号、频段参数、接口定义，方便产线装配时的方向识别与后续运维排查。安装边界上，模块整体外形为规整长方体，无外凸的异形结构，长宽高尺寸适配常规工控设备内部的标准安装位，壳体背面预留两个M2.5的螺丝安装孔，孔位公差控制在±0.1mm，既可以直接锁附在设备内部的金属安装板上，也能配合塑料卡扣实现导轨式安装，

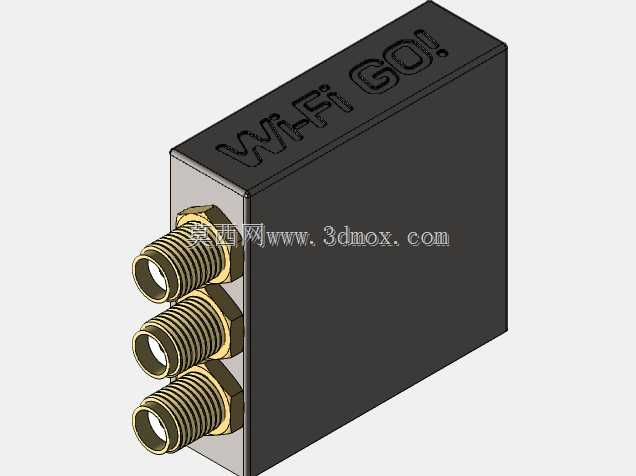

　　适配不同设备的内部安装需求。建模时还原了射频接口的螺纹细节、壳体的拼接缝隙、顶面的标识区域，结构间隙完全符合实际装配公差要求，可直接用于设备整机的结构干涉校验、装配模拟，也能作为通信类设备外观展示的配套结构件使用，板载电路的屏蔽腔结构也做了等比例还原，能直观呈现模块内部的布局逻辑，方便结构工程师在整机设计时提前预留射频走线空间、天线连接的操作余量，避免后续样机阶段出现装配干涉、信号被金属结构遮挡的问题。
