ROG主板链路与BIOS闪存控制组件

　　该组件主要应用于高端电竞主板的板载功能扩展区域，承担主板链路状态切换与BIOS固件刷写、重置的核心功能，是高端电竞硬件中兼顾功能实现与外观辨识度的结构部件。从实际装机场景来看，这类组件通常布置在主板右上角靠近内存插槽的边缘区域，方便用户在不开机箱侧板的情况下，通过机箱预留的操作窗口直接触发功能按键，完成BIOS重置、链路模式切换的操作，无需拆卸硬件或者短接针脚，大幅降低高端玩家的硬件操作门槛。

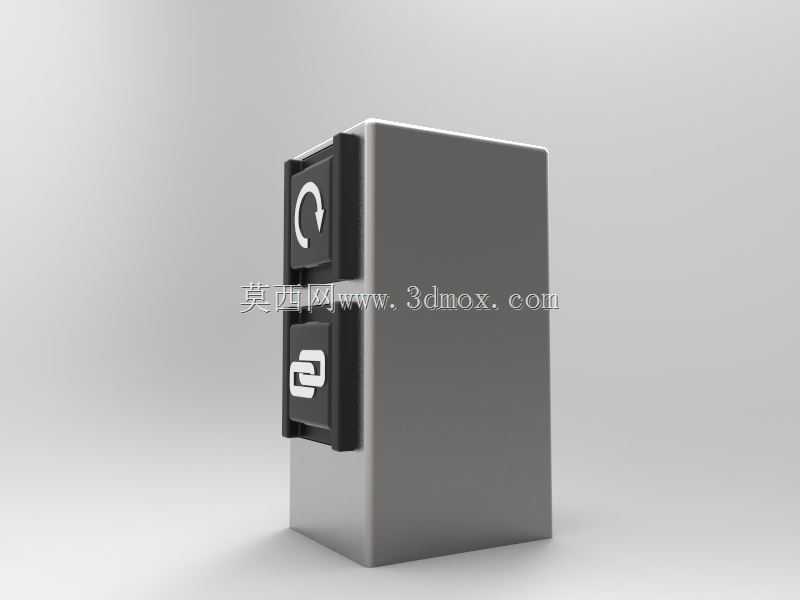

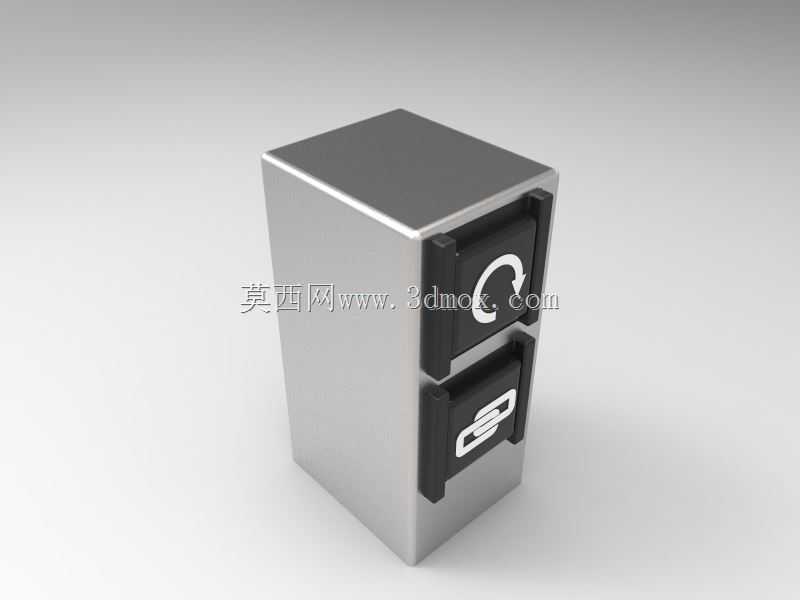

　　设计层面采用方正金属外壳作为主体承载结构，外壳做哑光金属质感处理，既可以屏蔽周边电路的电磁干扰，避免高频信号对闪存模块的数据读写造成影响，也能提升组件本身的结构强度，在长期插拔、按压操作的场景下不会出现壳体开裂、结构变形的问题。正面布置两个独立的按压式功能按键，上方按键对应BIOS闪存重置功能，按键表面印制循环标识，对应固件恢复、重置的操作逻辑；下方按键对应主板链路切换功能，印制链路连接标识，用户可通过该按键切换主板的信号链路模式，适配不同外设的带宽需求。

　　安装边界方面，组件整体为长方体结构，长宽高尺寸适配主板标准安装孔位，引脚采用直插式设计，兼容常规波峰焊工艺，生产阶段可直接通过SMT流水线完成焊接，不需要额外的人工补焊工序。按键的按压行程设置为2mm，按压力度控制在1.2N，既可以避免日常装机过程中的误触，也能保证按压操作时有清晰的反馈手感。壳体侧面预留0.5mm的装配公差，与周边电容、散热装甲的安全间隙不小于3mm，不会出现安装干涉的问题，同时金属外壳与主板接地层连通，可将静电直接导入主板接地回路，避免静电击穿闪存芯片的风险。

　　从结构细节来看，两个按键独立做密封处理，可阻挡日常使用环境中的灰尘、潮气进入按键内部，延长按键的使用寿命，按键表面的标识采用激光蚀刻工艺，长期按压摩擦也不会出现标识脱落的问题。组件内部的闪存芯片通过导热胶与金属外壳接触，可将芯片工作时产生的热量快速传导到外壳上散出，避免长时间高负载读写时出现芯片过热降速、数据写入错误的问题。
