机架式四路USB端口扩展组件结构设计

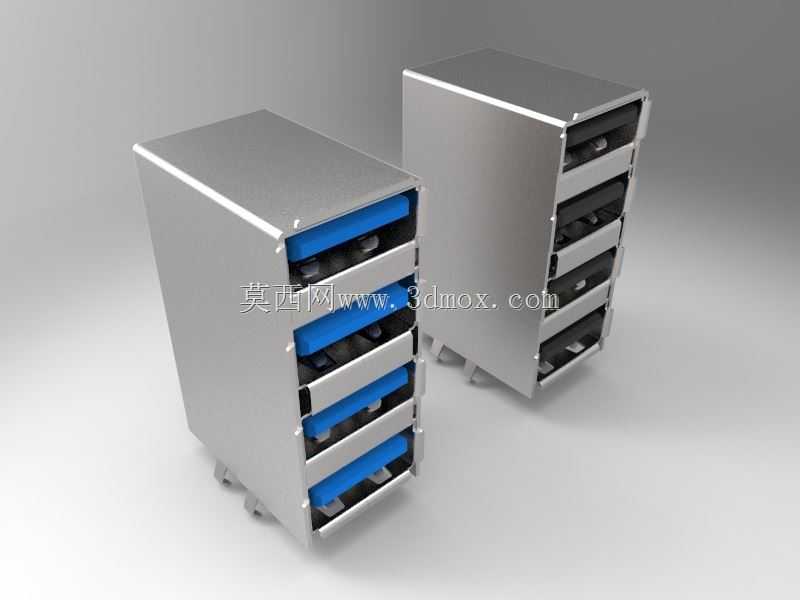

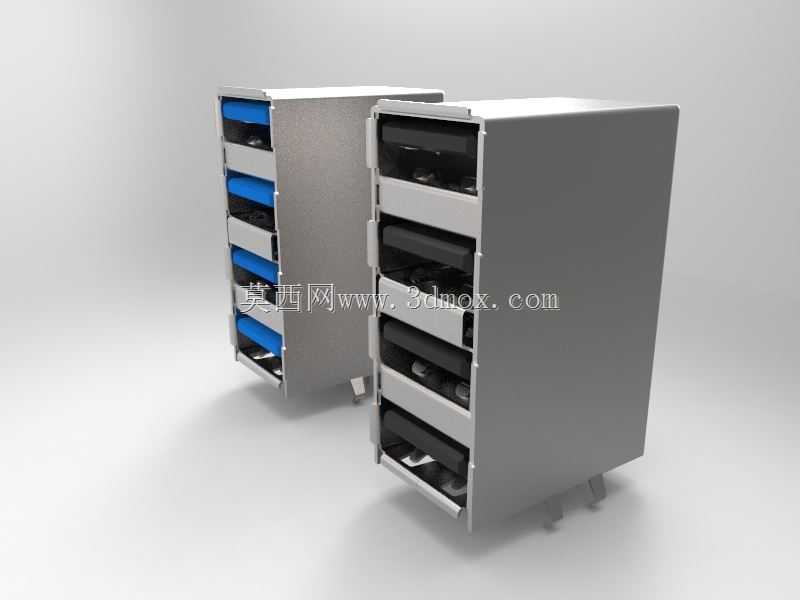

这款四路USB端口扩展组件主要面向标准机柜内的外设扩展场景，在工业控制机柜、测试设备机架、服务器机柜这类需要集中部署多台USB外设的场景中，能够在不额外占用机柜外部空间的前提下，提供四个独立的USB端口接驳能力，解决机柜内部走线杂乱、外设接口不足的实际问题。从结构设计来看，组件采用标准19英寸机架适配的金属壳体，整体为抽拉式分层结构，每层对应一路USB端口模块，抽拉结构的设计初衷是方便后期端口模块的维护更换，不需要将整个组件从机柜上拆下，只需要拉出对应层的模块即可完成检修操作，大幅降低现场运维的工作量。壳体采用冷轧钢板折弯成型，表面做哑光喷塑处理，既能够屏蔽外部电磁干扰对USB信号传输的影响，也具备足够的结构强度，在机柜堆叠安装时不会因为上层设备的压力出现变形。安装边界上，组件整体高度适配标准机柜U位尺寸，深度控制在常规机柜的可用安装深度范围内，两侧预留标准机柜安装固定孔位，不需要额外制作转接支架即可直接固定在机柜立柱上，前端端口位置与机柜前门预留足够的插拔空间，常规USB接头插入后不会出现与柜门干涉的情况。功能特性方面，每一路端口都做了独立的隔层设计，相邻端口之间的金属隔板能够避免不同模块之间的信号串扰，同时每层模块都设置了独立的定位卡扣，抽拉到工作位置时会自动卡紧，不会因为机柜振动出现模块滑出的情况，底部设置的可调支撑脚能够在组件深度较大时提供额外的支撑力，避免长期使用后组件前端下垂。设计过程中优先考虑了工业场景下的耐用性需求，所有结构棱角都做了倒钝处理，避免安装维护时划伤操作人员，端口位置的导向结构能够让USB接头插入时自动对位，不需要反复调整角度即可顺利插接，减少端口因为对位不准出现的插针损坏问题。走线空间上，组件后部预留了统一的走线槽位，四路USB的内部引线可以通过走线槽集中引出到机柜后部的布线区域，不会出现内部线缆缠绕、挤压的问题，同时壳体上预留的散热缝隙能够让模块工作时产生的热量自然散出，不需要额外加装散热风扇即可满足长时间连续工作的散热需求。
