双位数码管显示组件结构设计

项目分类:3D模型 发布时间:2021-10-12 ID:310861
  • 双位数码管显示组件结构设计
  • 双位数码管显示组件结构设计
  • 双位数码管显示组件结构设计

这款双位LED数码显示组件,是面向工业数显面板、小型计数设备、温控仪表、计时装置等场景开发的基础显示部件,日常在小型工控终端、家用电子小设备、实验测试装置的面板上都能见到这类器件的身影,核心作用是通过段式发光组合输出0-9的阿拉伯数字,搭配小数点标识可实现整数、一位小数的数值直观展示,无需额外解码转换就能让操作人员快速读取设备当前的运行参数、计数数值或者状态编码。

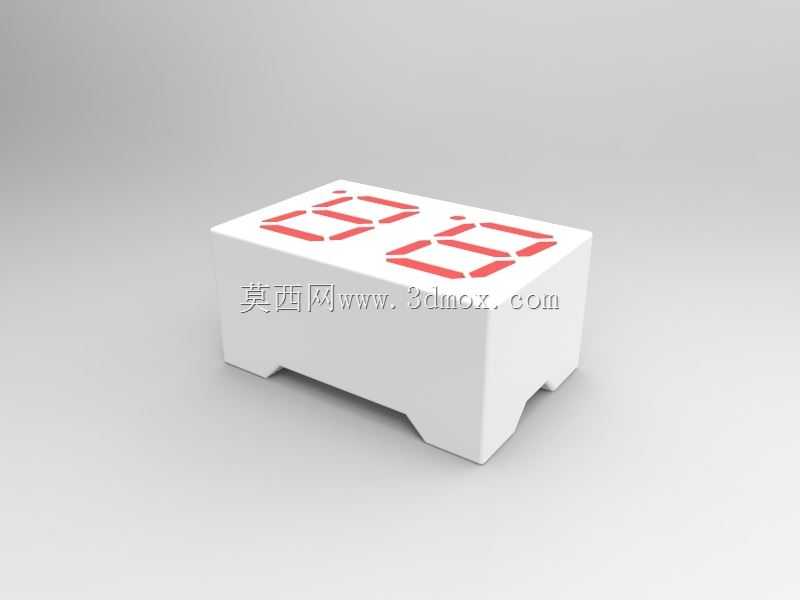

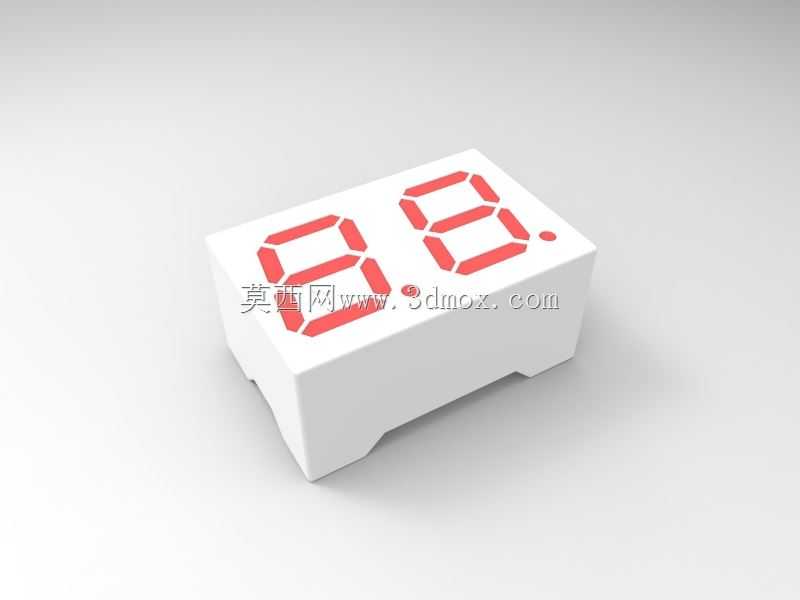

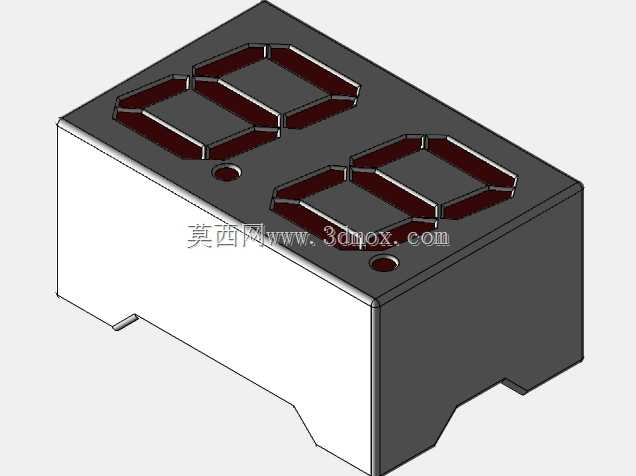

从结构设计层面来看,整体采用白色阻燃工程塑料作为外壳基体,外壳做了微倒角处理,既避免生产组装过程中锐边划伤操作人员,也能在批量插件焊接时减少外壳与PCB焊盘孔位的卡滞问题。外壳正面预留了两个独立的8字段发光窗口,每个段腔内部做了哑光黑色的遮光隔层,能避免相邻发光段的光线串扰,保证数字显示的边缘清晰,不会出现段间漏光导致的数字辨识模糊问题;右下角单独预留了小数点的发光腔位,可根据实际接线逻辑控制点亮,满足小数位显示、状态指示的拓展需求。底部的引脚采用直插式排布设计,引脚间距符合通用插件式数码管的标准安装尺寸,可直接适配市面通用的两位数码管PCB封装,不需要额外修改板卡开孔位置,替换兼容性较强。外壳底部设置了两个微小的定位凸台,在波峰焊工序中可以卡在PCB对应的定位孔内,避免焊接过程中器件偏移导致的引脚虚焊、位歪问题。

设计过程中重点考量了发光面的可视角度,将LED芯片的安装位置相对于外壳正面做了微小的倾角优化,让正面120度视角范围内都能清晰看到发光数字,减少侧方观察时的亮度衰减;外壳的壁厚控制在均匀的1.2mm,既保证注塑成型时的熔体流动顺畅,避免出现缺胶、缩水的成型缺陷,也能控制整体重量,减少对PCB板的长期应力负载。段码的红色发光区域采用半透明的散光材质封装,能将点光源的LED光线均匀扩散到整个段形区域,不会出现局部亮斑,提升数字显示的匀整度。安装边界上,器件整体为长方体结构,长宽尺寸适配标准两位0.56英寸数码管的安装空间,引脚伸出长度满足波峰焊的吃锡深度要求,不需要额外剪脚即可完成常规板卡的焊接组装,在面板安装时,外壳正面的平面度控制在0.1mm以内,可与面板的显示窗口紧密贴合,减少灰尘从缝隙进入设备内部的概率。
