食品级心形巧克力真空成型模具设计

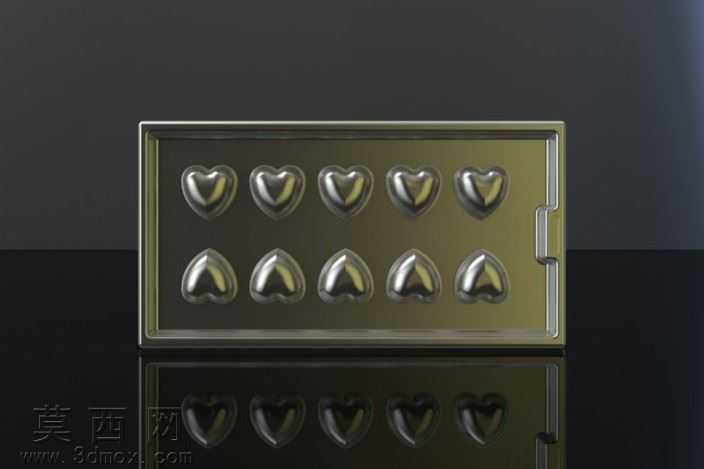

本模型为食品生产用巧克力真空成型模具，整体采用长方体模架结构设计，模腔区域排布两排共十个心形成型型腔，单排五个型腔沿模架长度方向等距均匀排列，上下两排型腔位置严格对齐，保证每批次巧克力成型后外形尺寸统一、重量误差控制在极小范围内。建模过程中首先以基准平面定位模架整体轮廓，绘制模架外框的闭合草图，通过拉伸特征生成模架基体，随后对模架侧边的定位卡扣结构进行单独草绘，采用切除拉伸与凸台拉伸结合的方式完成卡扣结构建模，确保模具合模时定位精准、无错位偏移。型腔建模阶段先绘制标准心形轮廓草图，对心形边缘做R0.3mm的圆角过渡处理，避免成型后巧克力出现尖锐毛边，同时方便后续脱模操作，将单个心形型腔特征沿线性阵列路径完成十个型腔的批量排布，保证各型腔间距一致、模架受力均匀。材质设置上，模具主体赋予食品级抛光不锈钢材质，调整材质反射参数模拟金属镜面抛光效果，渲染时添加环境反射贴图，还原金属模具表面的高反光质感，型腔内部区域调整材质粗糙度参数，模拟实际生产中为方便脱模做的微磨砂处理效果，模架侧边卡扣区域做哑光金属质感区分，突出结构层次。结构设计上充分考虑真空成型工艺需求，模架边缘做密封凸台结构，保证真空吸附时模腔内部负压稳定，每个心形型腔底部预留微小的排气微孔结构，避免成型时出现气泡、缺料等缺陷，模架整体壁厚均匀设置为8mm，兼顾结构强度与热传导效率，适配巧克力浇注后的冷却定型工艺需求。渲染阶段采用深色反光背景，添加顶部柔光光源突出型腔的立体轮廓，通过地面反射效果呈现模具整体的精致质感，完整还原模具的结构细节与材质表现，可直接用于食品模具生产参考、工艺演示或相关教学场景使用。
