二十四腔模具用多点热流道结构设计

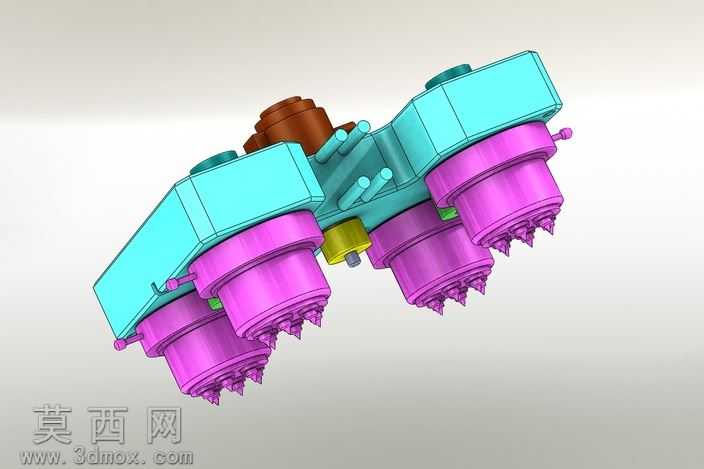

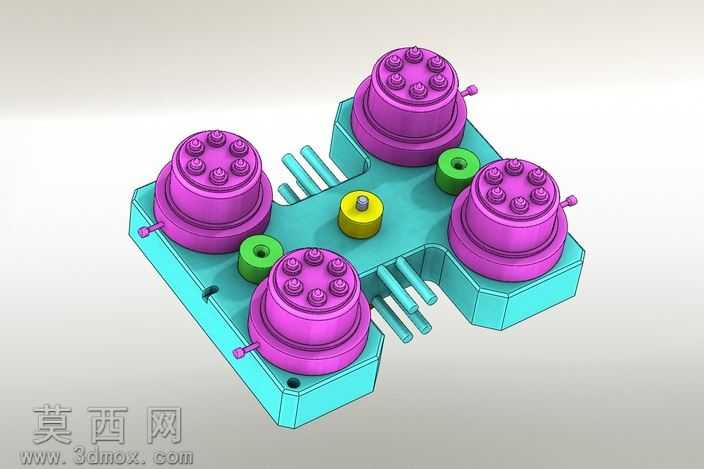

本模型为适配24腔注塑模具的多点热流道系统，建模阶段采用自顶向下的设计思路，先依据24腔模具的型腔排布规则确定热喷嘴的点位分布，保证每一个热喷嘴对应单个型腔的进胶位置，避免进胶偏移导致的产品填充不均问题。建模过程中对分流板主体做了等距流道设计，确保熔融塑胶从主射嘴进入分流板后，到每一个热喷嘴的流道长度、转角弧度完全一致，从结构层面保障各型腔进胶的压力平衡、温度均衡，减少多腔注塑时的填充差异、产品飞边或缺胶问题。模型对各部件做了清晰的分层建模：分流板主体采用高强度模具钢材质设定，表面做防锈耐磨的表面处理，流道内壁做抛光处理模拟真实加工的低流阻效果；热喷嘴部分采用导热性优异的铍铜嘴尖搭配加热线圈结构，模型还原了加热线圈的缠绕排布、感温线的走线位置，以及喷嘴端部的尖点进胶结构，保证进胶口断胶利落，不残留胶丝、不出现流涎问题。模型还还原了热流道系统的定位结构、紧固件连接位、隔热垫块结构，隔热垫块采用低导热系数的材质设定，减少热流道系统向模具模板的热量散失，降低加热能耗的同时避免模具局部温度过高影响冷却效率。渲染阶段对不同部件赋予差异化材质：分流板做青蓝色金属烤漆质感，热喷嘴做亮紫色阳极氧化金属质感，加热组件、紧固件做对应金属或工程塑料材质区分，整体渲染清晰展现各部件的装配关系与结构细节，可直接用于模具设计方案的结构验证、热流道选型参考，也可作为多腔模具热流道设计的教学参考案例，帮助设计者理解多点热流道的平衡式流道设计逻辑、热喷嘴排布规则以及各辅助组件的装配要求。
