带减重孔直齿圆柱传动齿轮设计

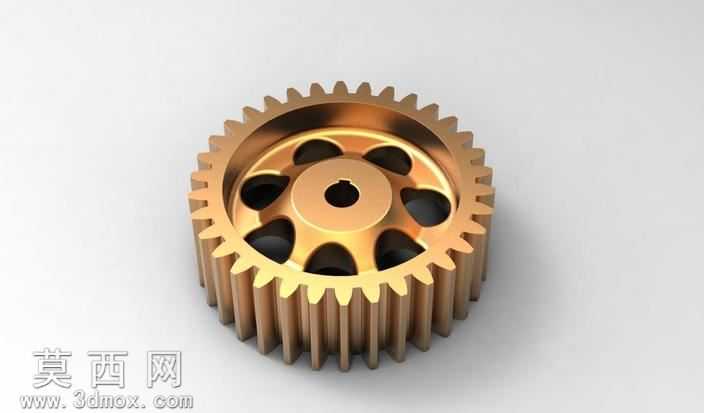

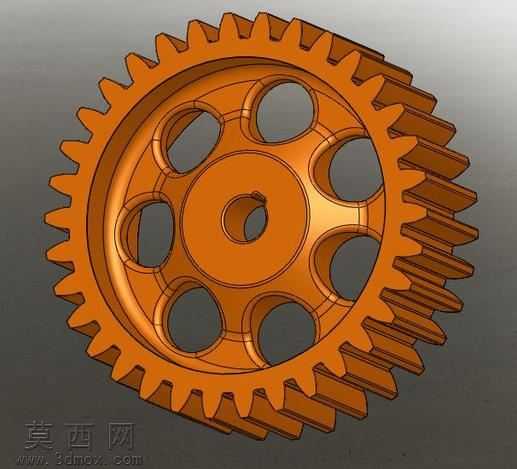

本作品为直齿圆柱传动齿轮的三维建模设计成果，建模阶段严格遵循机械设计标准中直齿圆柱齿轮的参数规范，先通过齿廓渐开线方程精准绘制单个轮齿的截面轮廓，保证齿形压力角、齿顶高系数、顶隙系数均符合通用传动件的设计要求，再通过圆周阵列操作完成全部轮齿的排布，确保轮齿间距均匀、齿向与齿轮轴线完全平行，无歪斜错位问题。齿轮主体结构采用分层设计思路，中心设置带键槽的安装轴孔，键槽尺寸匹配通用标准传动轴的连接要求，可实现与传动轴的周向固定，传递稳定扭矩；轴孔外围设计凸起的轮毂结构，提升齿轮安装部位的结构强度，避免装配或传动过程中轴孔处出现应力变形。轮毂与外圈轮齿之间的轮辐区域，均匀开设六个水滴形减重孔，在保证轮辐结构支撑强度的前提下，有效降低齿轮整体重量，减少传动过程中的转动惯量，提升传动响应速度，同时减重孔的圆弧过渡设计可避免应力集中，延长零件使用寿命。材质与渲染阶段，为模型赋予金属铜材质效果，通过调整材质的金属度、粗糙度参数，模拟出铜质零件经精加工后的金属光泽，轮齿端面、轮毂表面设置细微的机加工纹理，还原真实机械零件的加工质感；场景布光采用多光源组合方案，主光源提供主要照明突出齿轮的整体轮廓，辅助光源补充暗部细节，环境光模拟车间自然光效果，最终渲染图清晰展现齿轮的结构层次，轮齿的齿顶、齿根细节清晰，减重孔的通透感、轮毂的厚重感均得到准确呈现。整体设计兼顾结构合理性与工艺可行性，可用于机械传动结构的虚拟装配、运动仿真演示，也可作为机械设计教学的参考案例，帮助学习者理解直齿圆柱齿轮的结构组成与设计逻辑。
