户用分布式光伏配套储能柜体结构设计

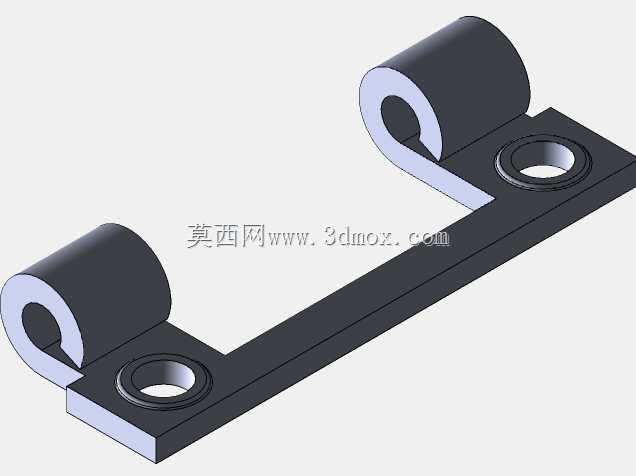

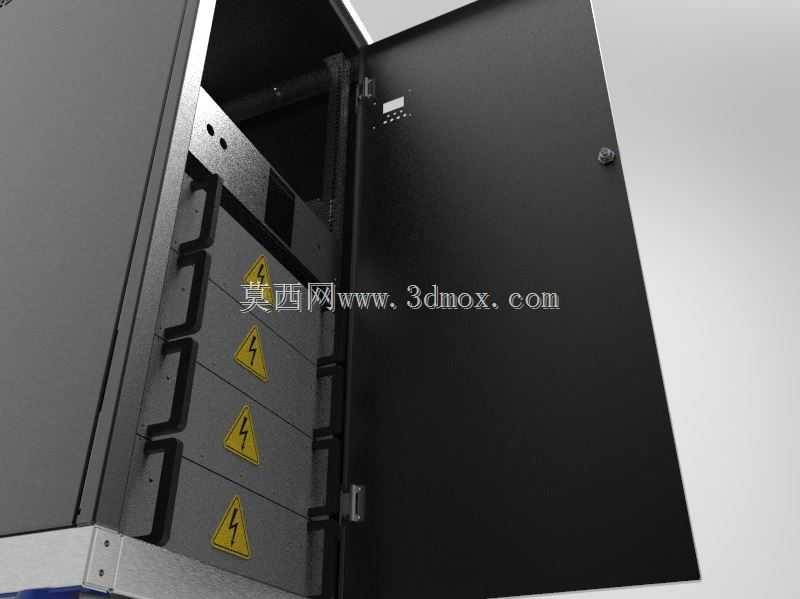

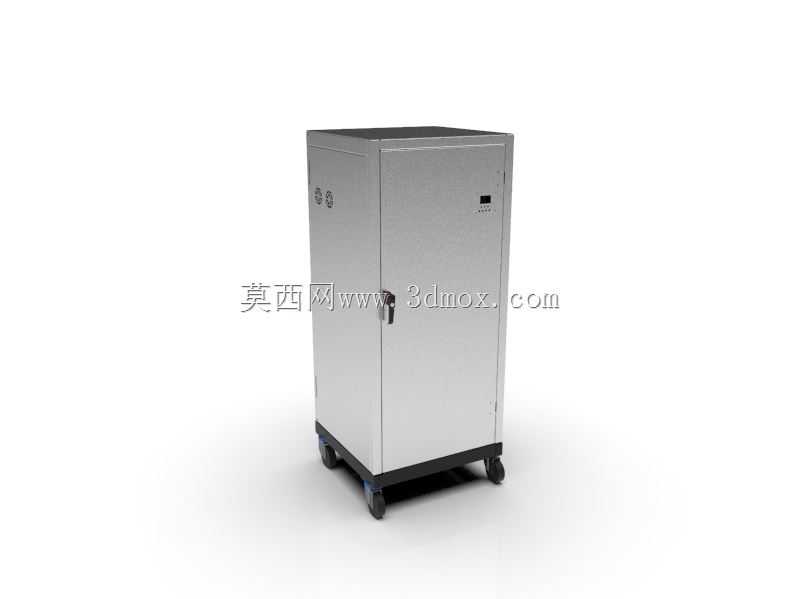

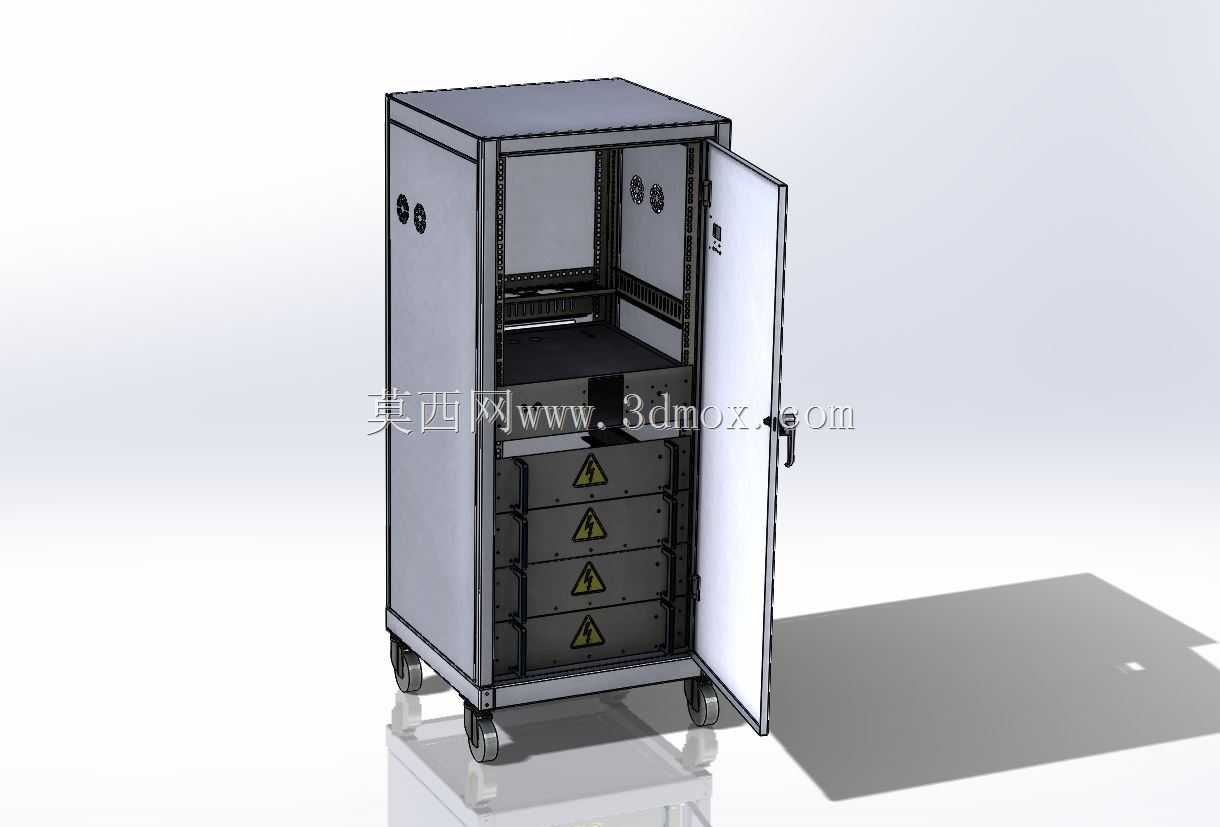

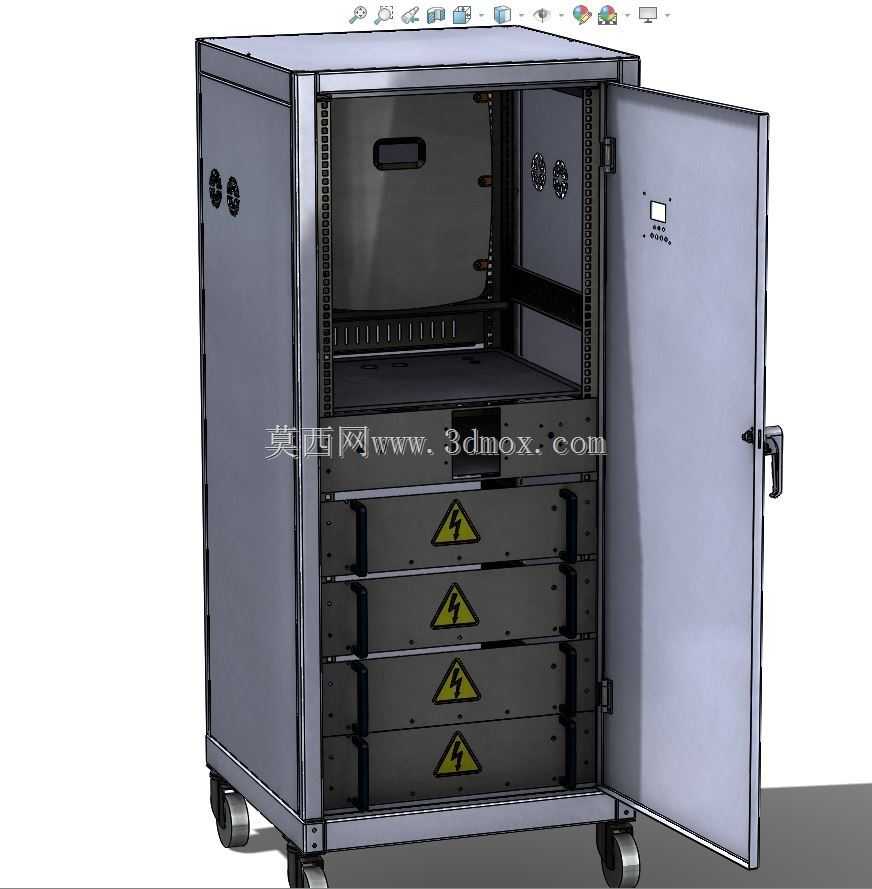

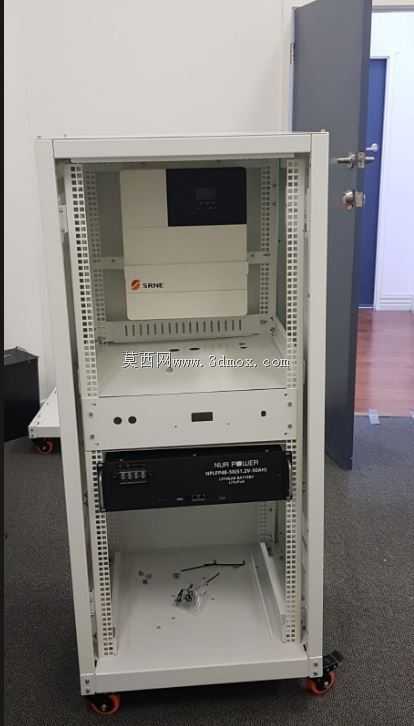

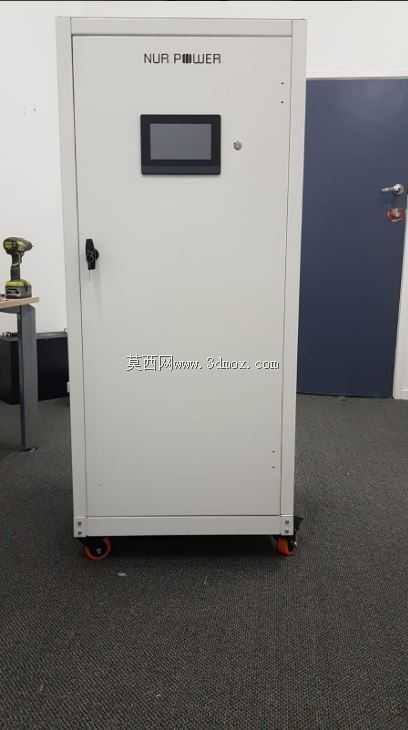

这款储能柜体的结构设计，首先围绕户用分布式光伏的实际应用场景展开，兼顾家庭备电与小型工商业临时供电的安装需求，底部配置万向脚轮，可在平整地面灵活推移，无需预埋固定基础，适配临时施工点、户外作业棚、家庭车库等多种非固定安装场景。柜体采用标准19英寸机架式内部安装空间设计，上层预留逆变器安装位，中层设置BMS电池管理系统的走线与安装槽位，下层为四层电池模组抽拉仓，每个仓体配置独立的高压警示标识与防呆锁止结构，避免运维时误插错接。从结构强度角度考量，柜体主体采用1.5mm厚冷轧钢板折弯成型，门框处做双层折边加强处理，单开门配置三点式锁具，关闭后可达到IP54的防护等级，满足户外半露天场景的防尘防水要求，柜体侧板预留两组散热通风孔，内置防尘滤网，可在保证通风散热的同时阻挡蚊虫与浮尘进入。设计阶段充分考虑了电气安装的走线边界，柜体背部设置竖向走线槽，强电与弱电走线槽做物理分隔，避免信号干扰，每个电池仓位预留20mm的接线余量空间，方便不同容量规格的电池模组适配安装。在实际使用场景中，该柜体可直接对接光伏板输出端，集成的逆变模块可将光伏直流电转换为家用220V交流电，BMS系统可实时采集每串电池的电压、温度数据，出现过充、过放、过温情况时自动切断回路，保障用电安全。柜体顶部预留吊装孔位，如需固定安装可拆除脚轮，通过底部安装孔与地面膨胀螺栓固定，安装边界适配常规住宅入户门宽度，无需拆解即可整体推入室内安装。针对家庭备电场景，柜体内部预留了市电切换开关的安装位，可在电网停电时自动切换至储能供电模式，为冰箱、照明、网络设备等关键负载提供持续供电，不同容量配置下可满足4-24小时的家庭应急用电需求。结构设计上充分考虑了运维便利性，门体开启角度可达180度，电池仓采用抽拉式结构，更换电池模组时无需完全拆解柜体，仅需抽出对应仓体即可完成操作，降低后期运维的工作量。
