手推式地坪旧涂层破除作业设备结构设计

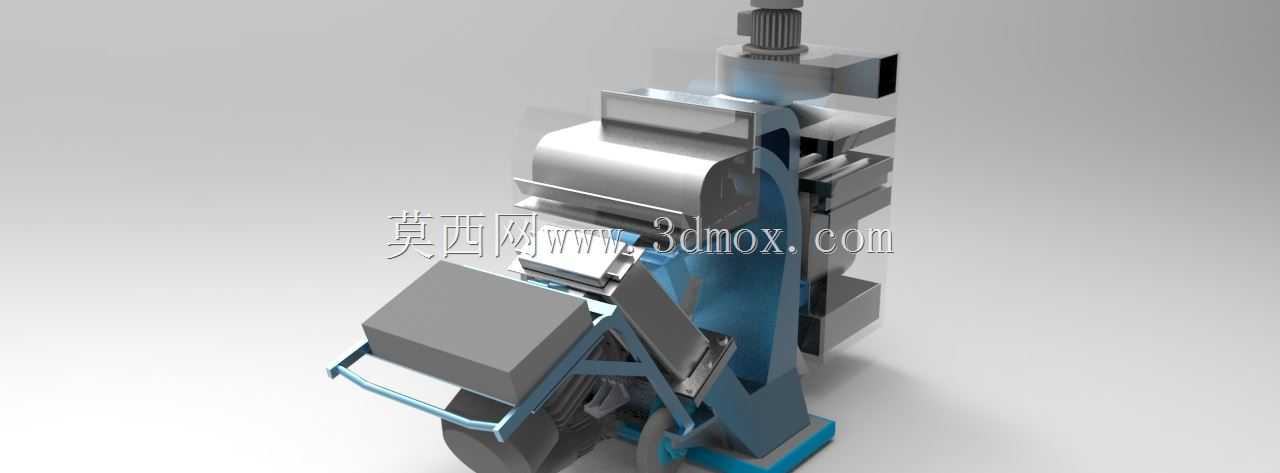

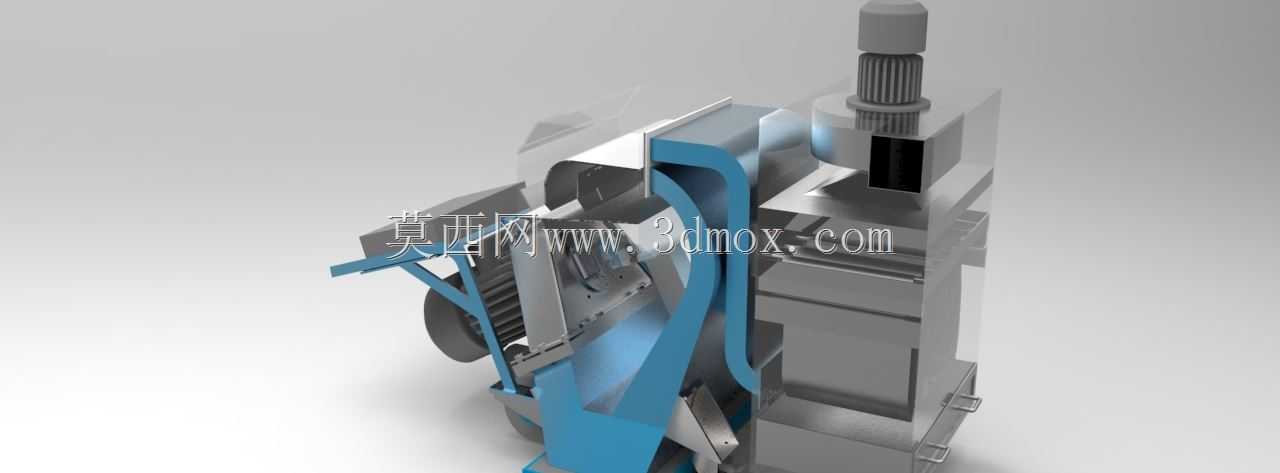

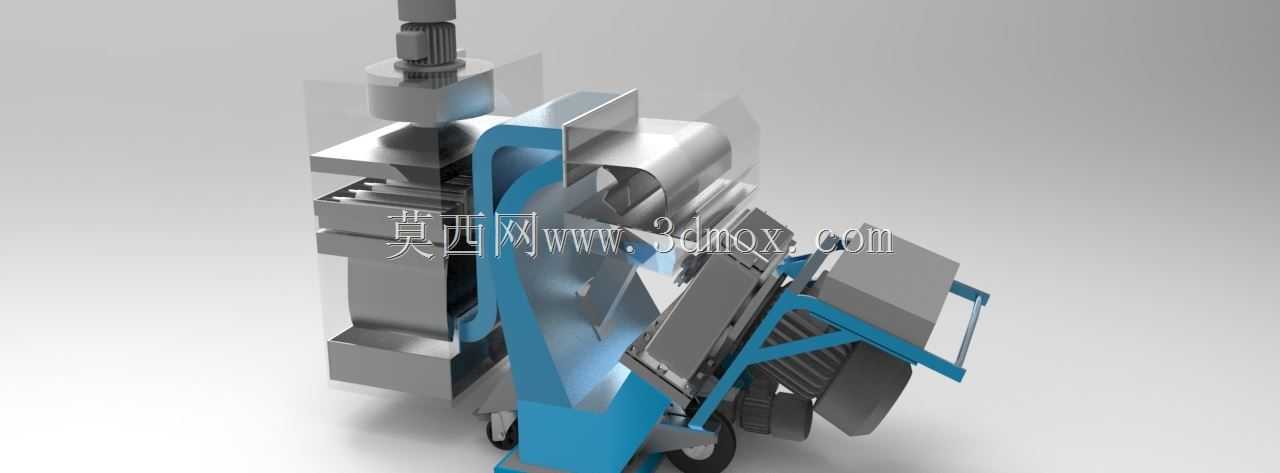

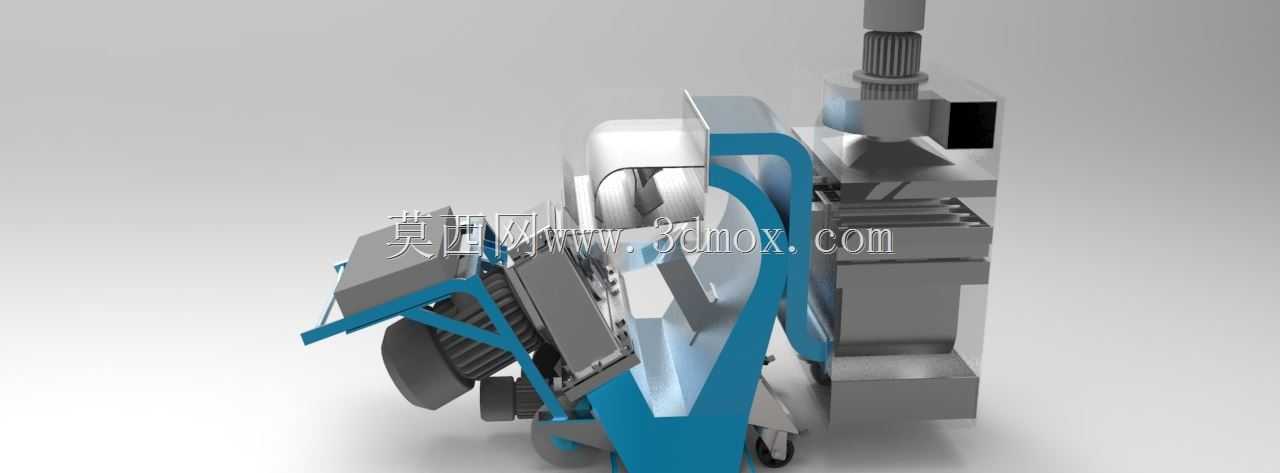

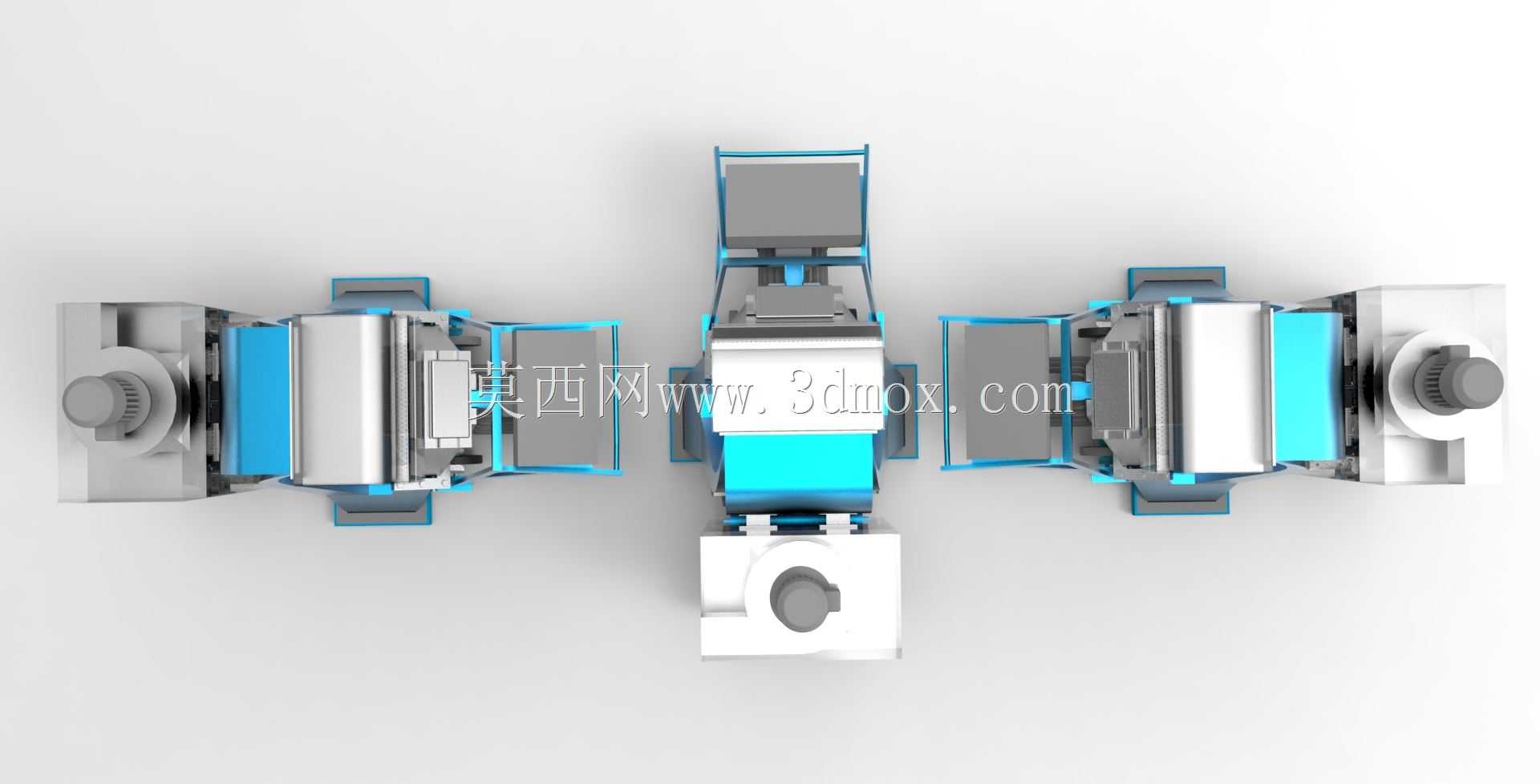

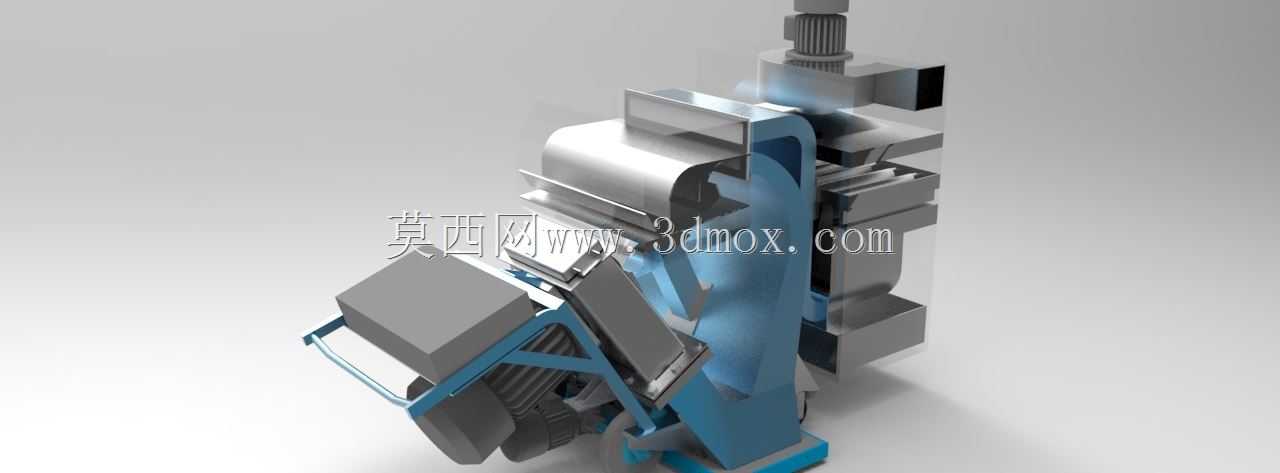

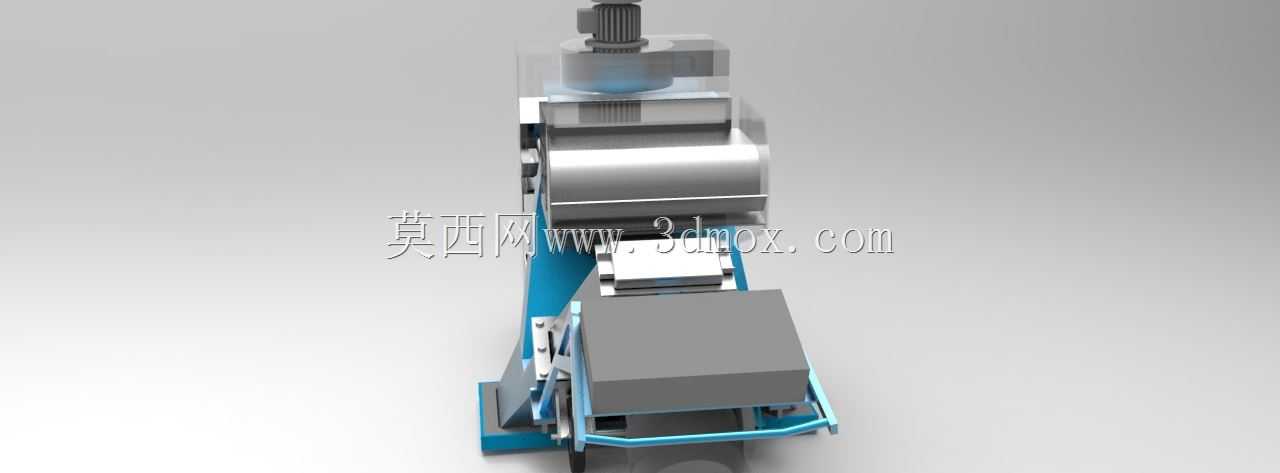

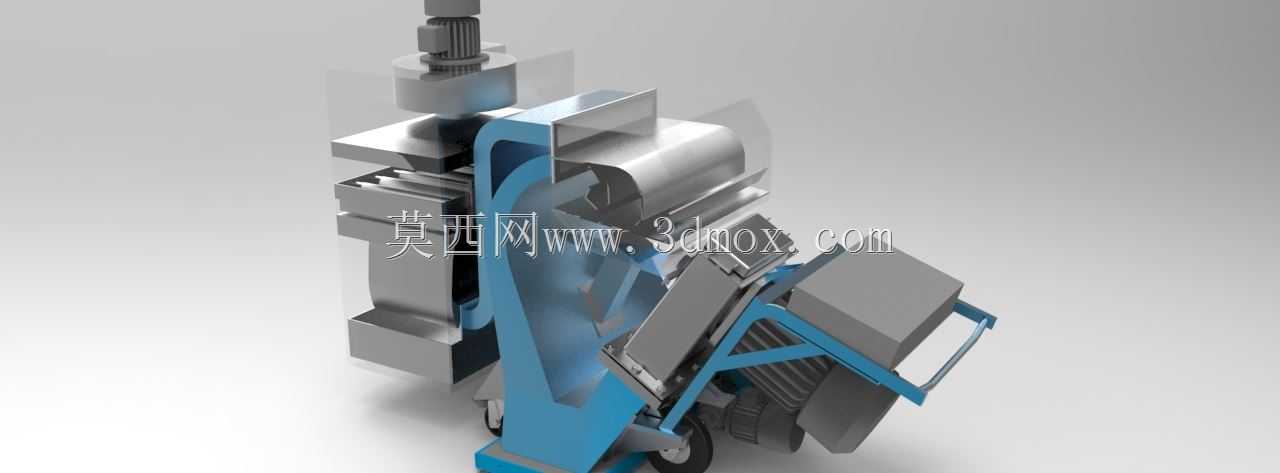

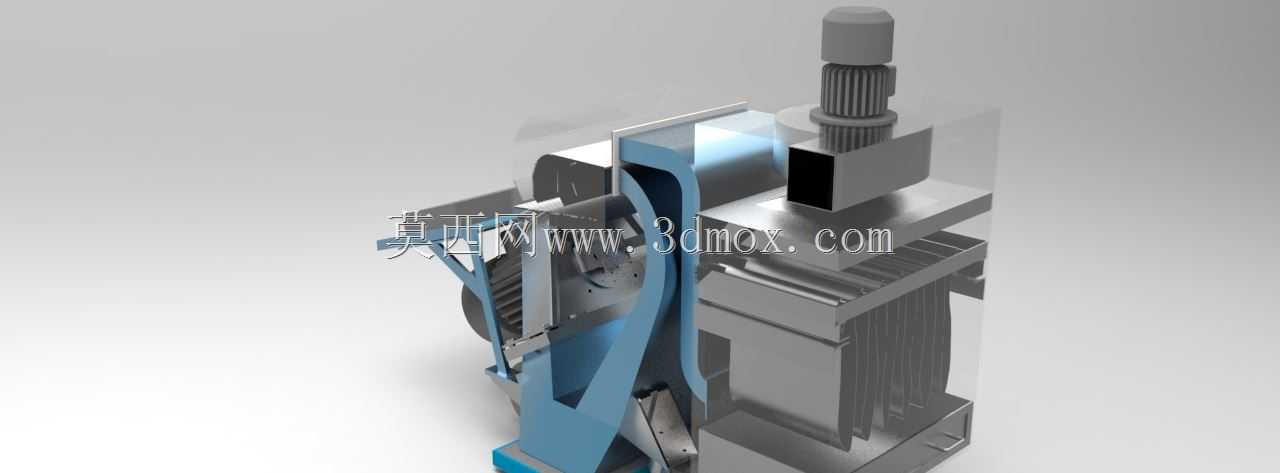

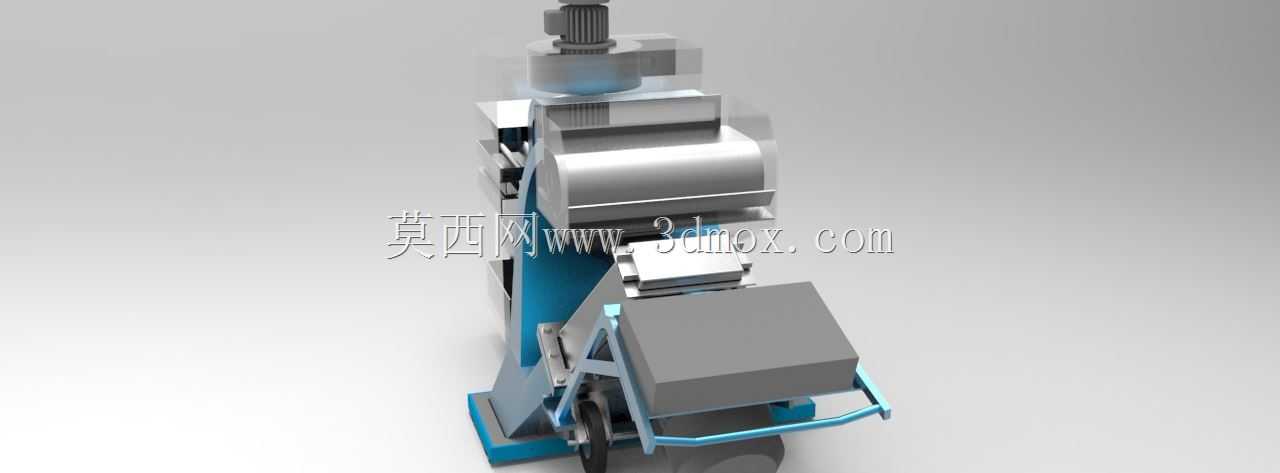

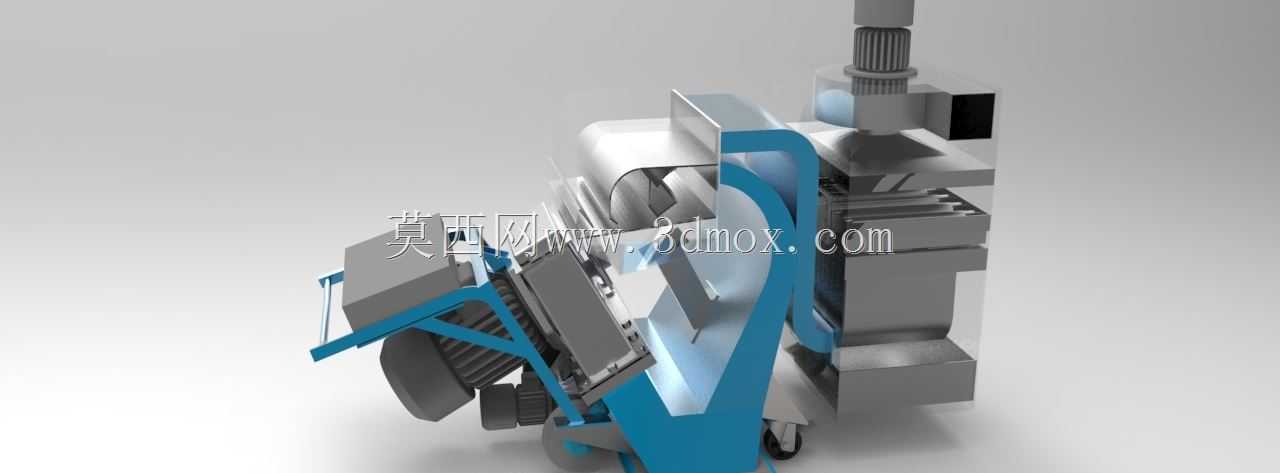

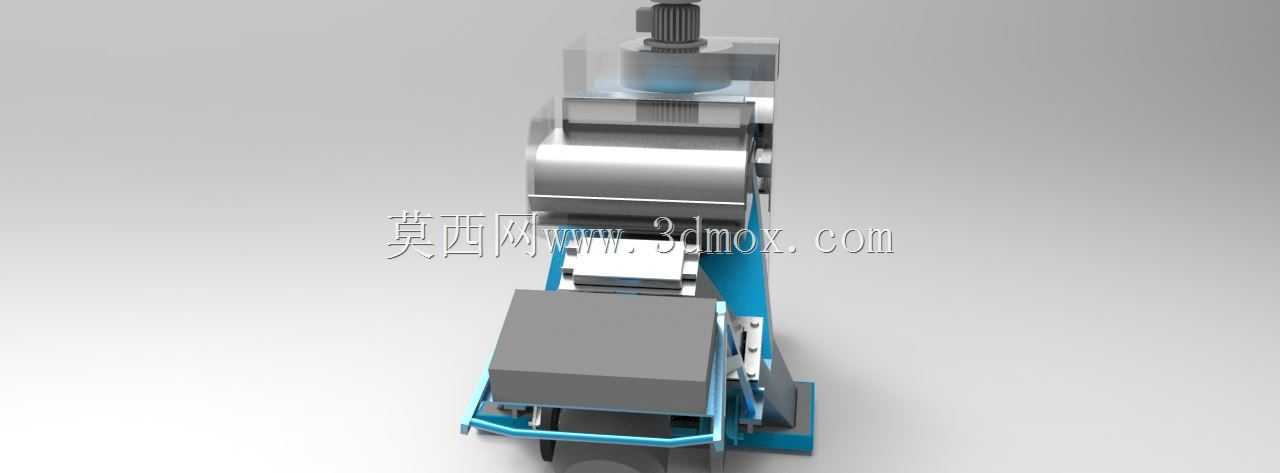

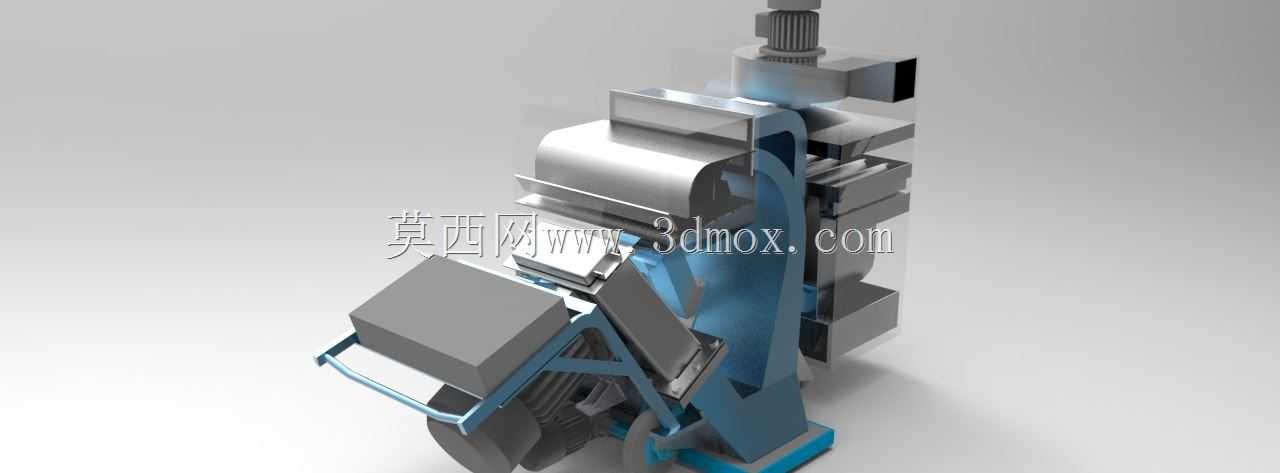

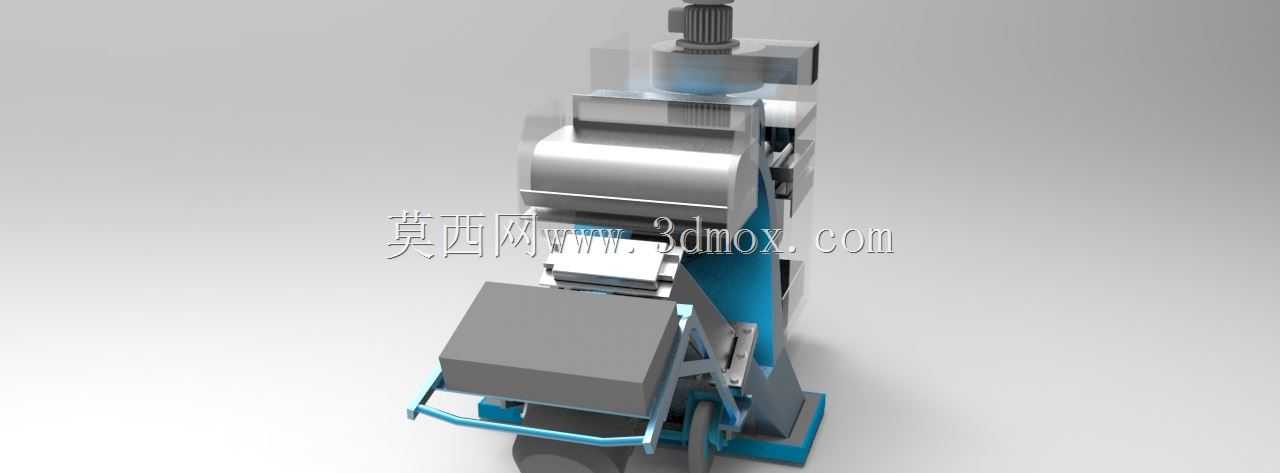

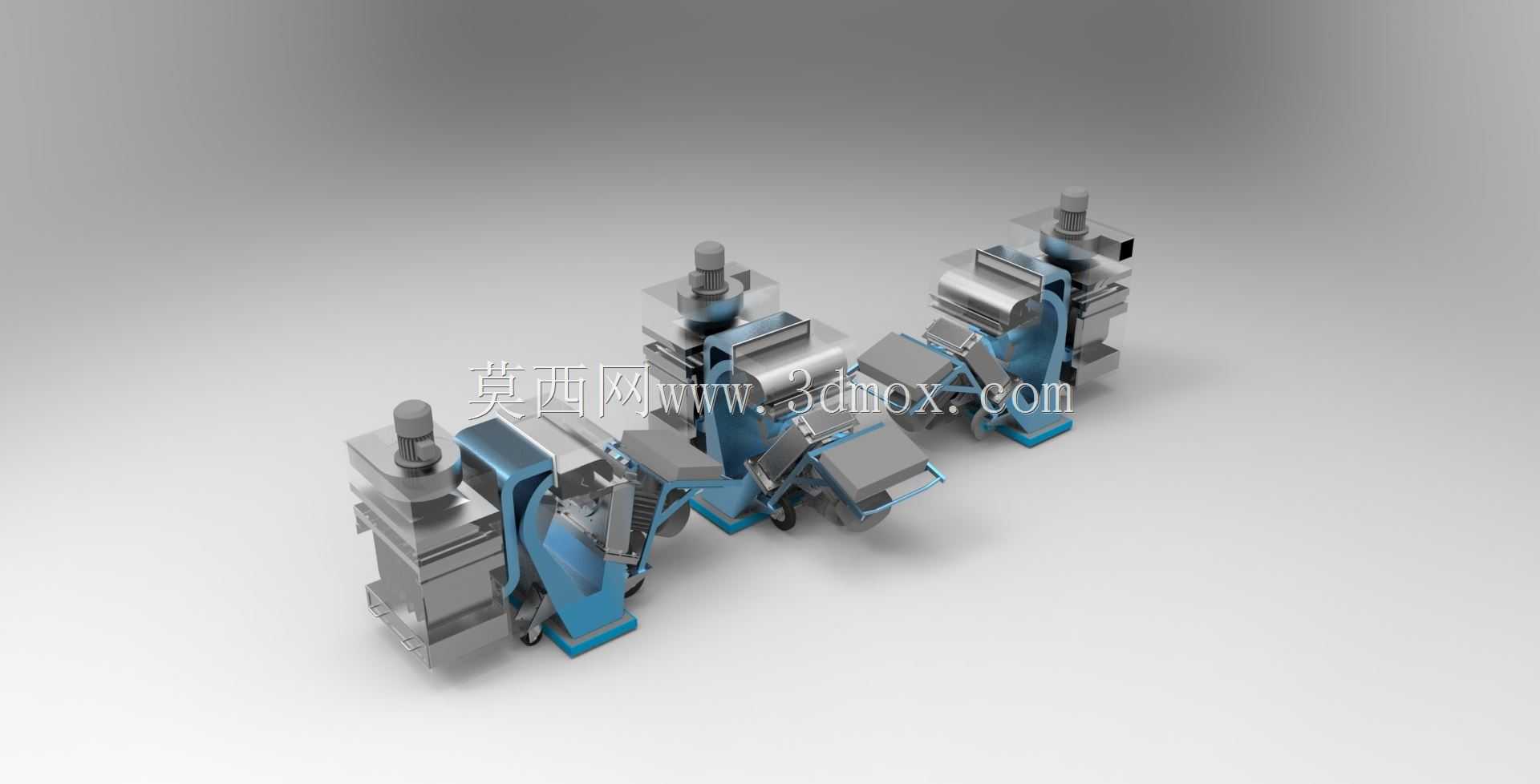

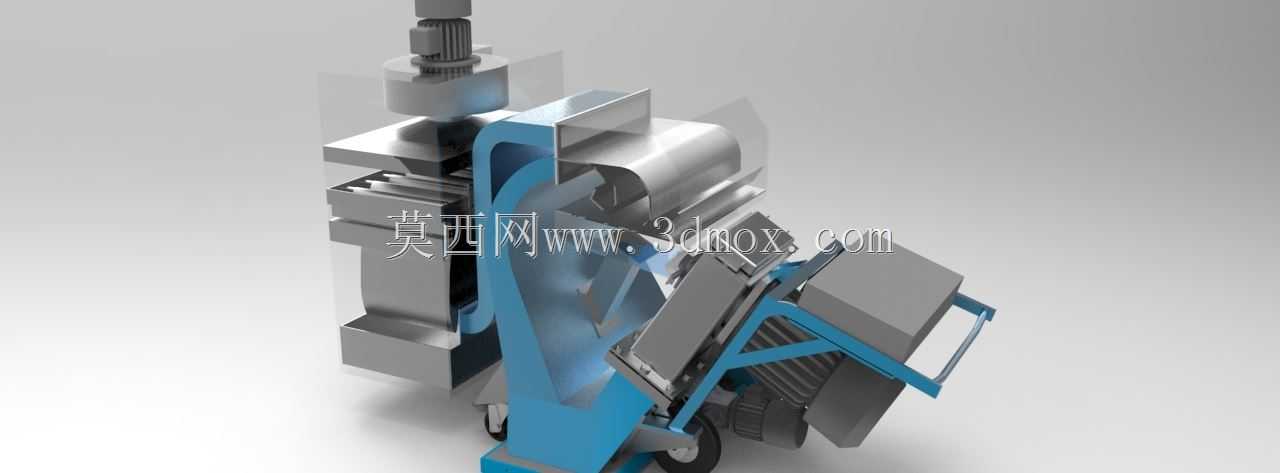

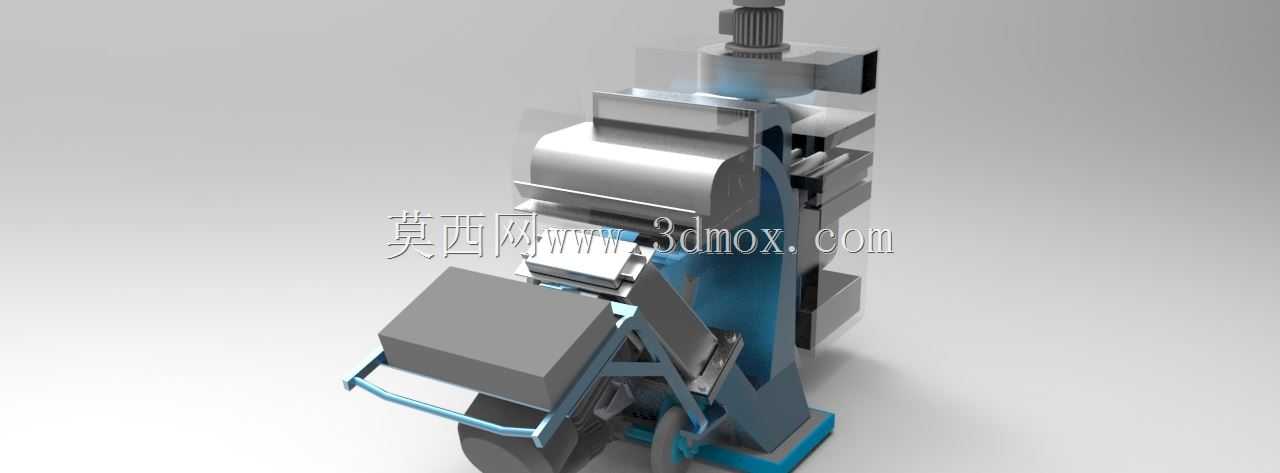

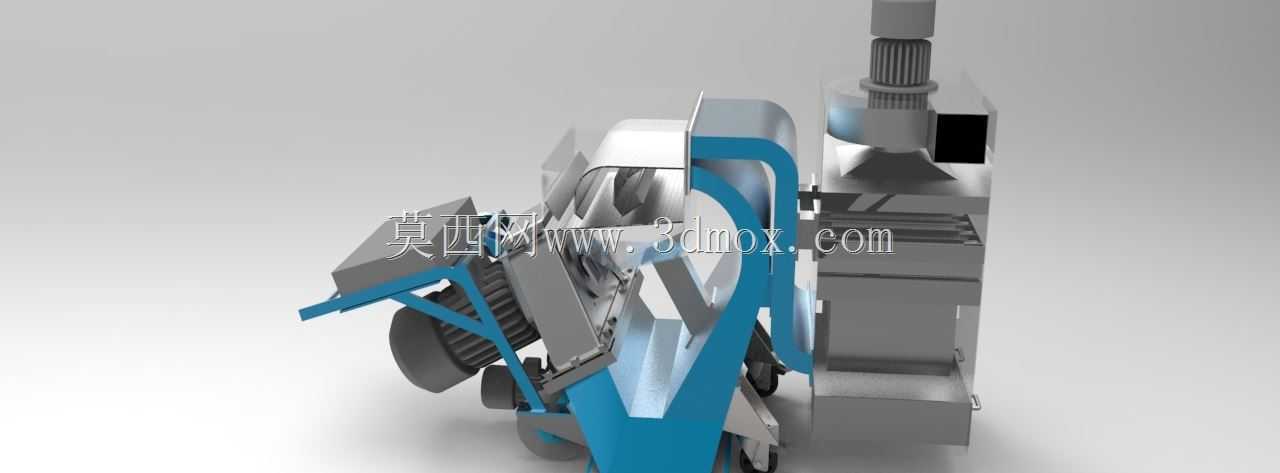

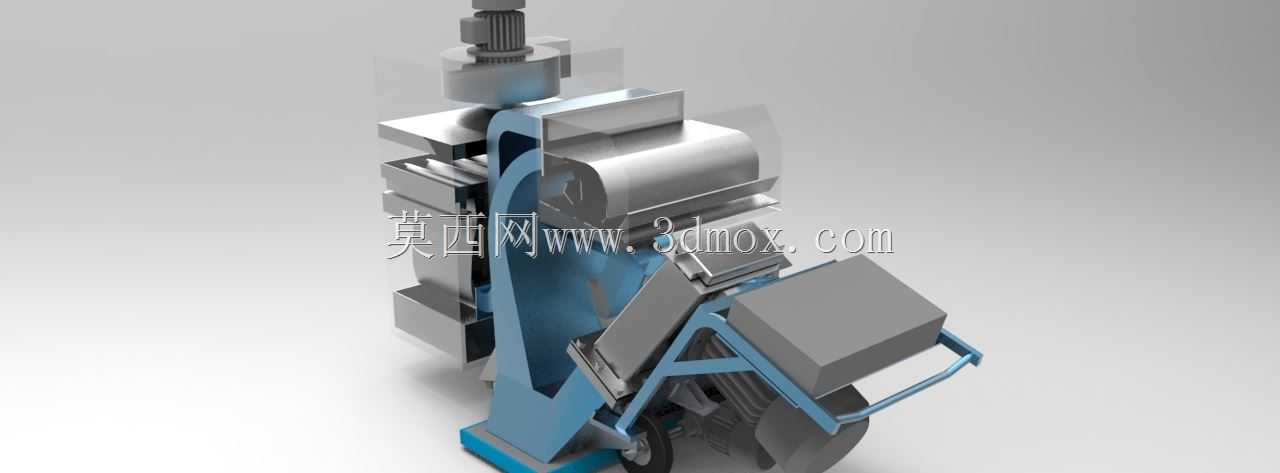

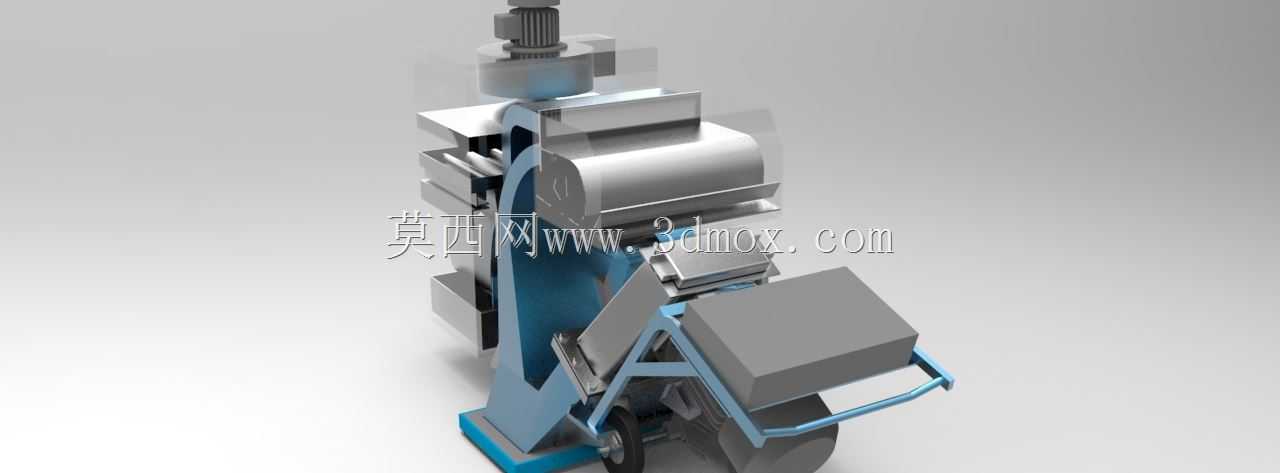

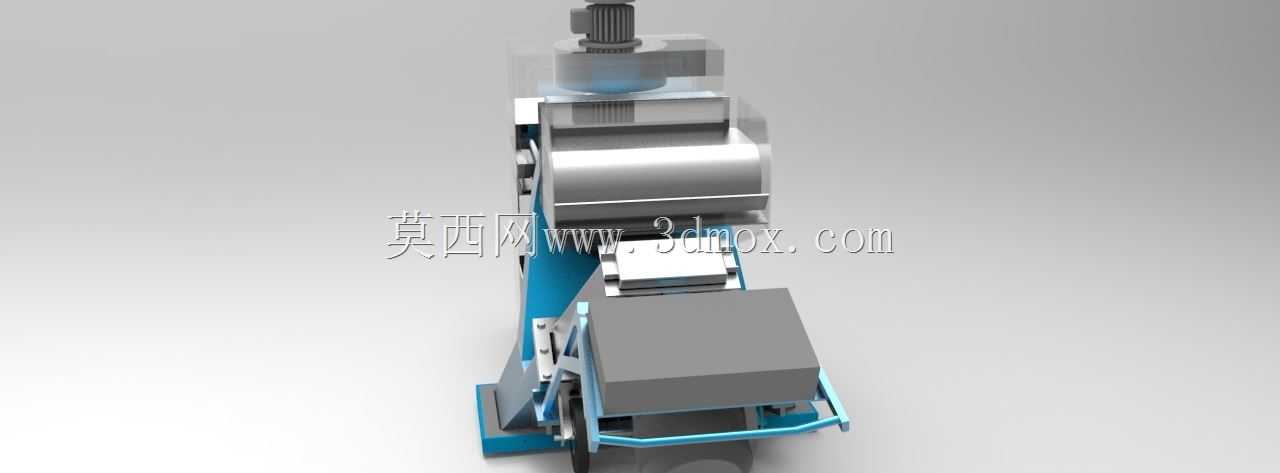

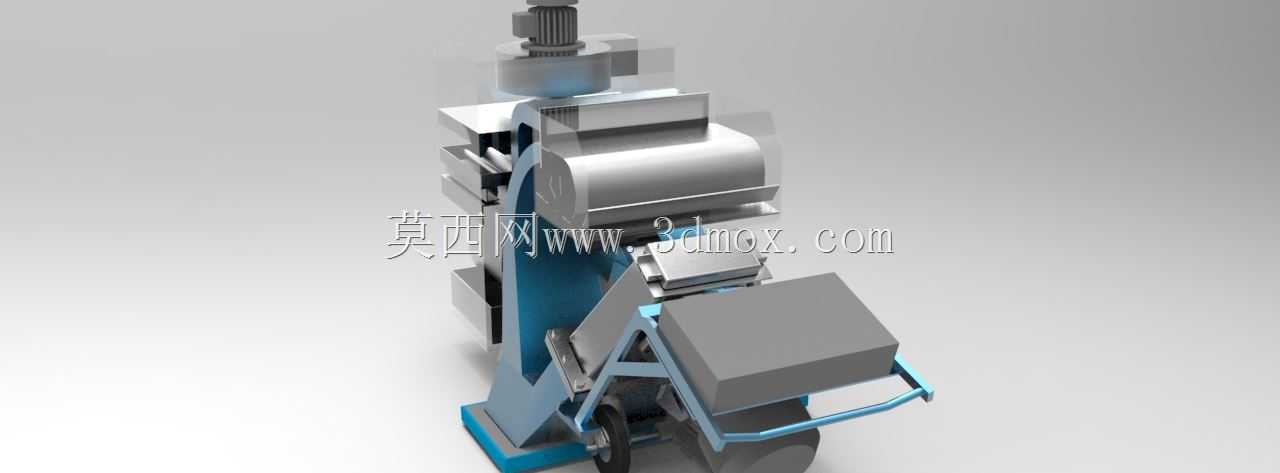

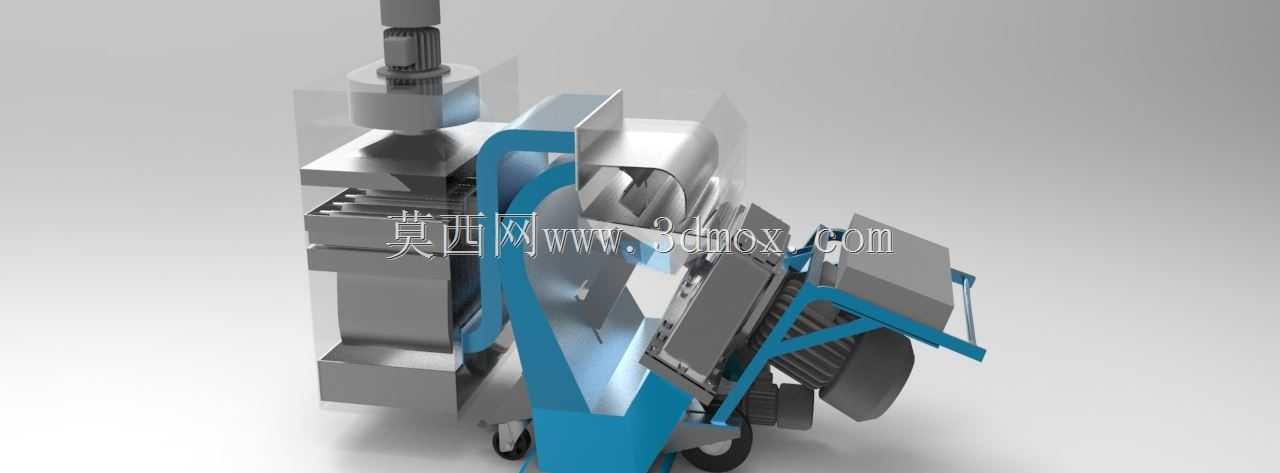

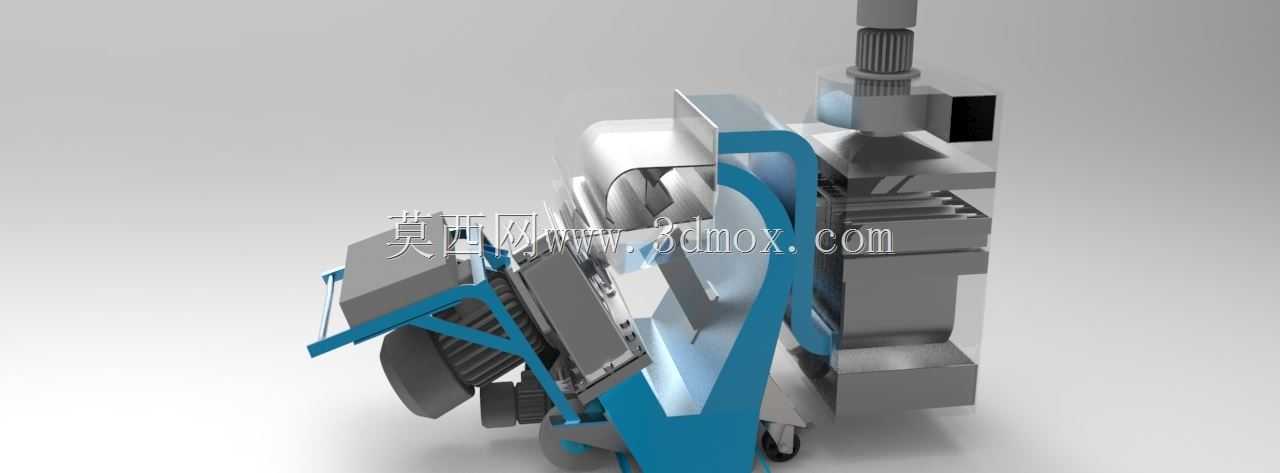

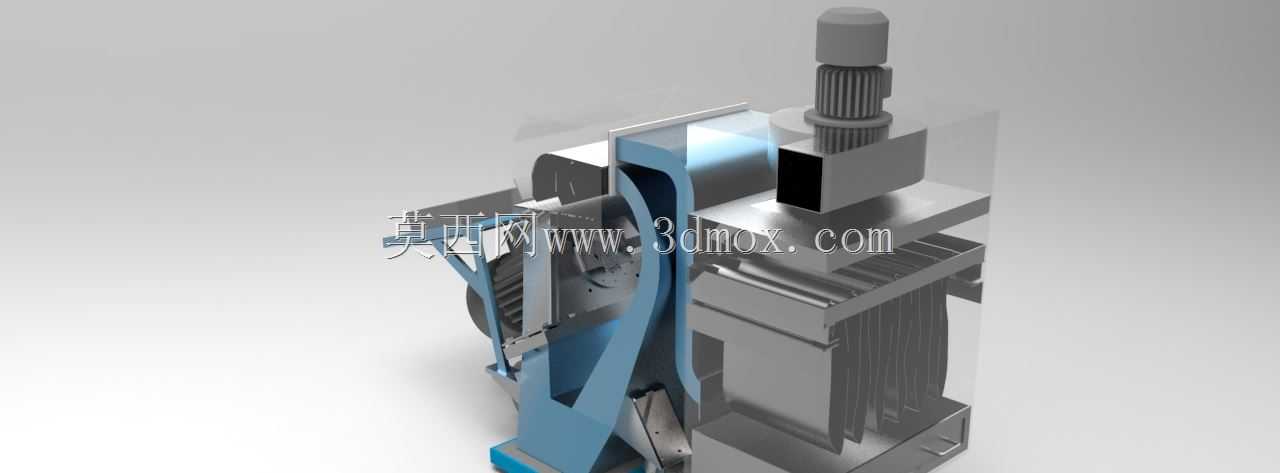

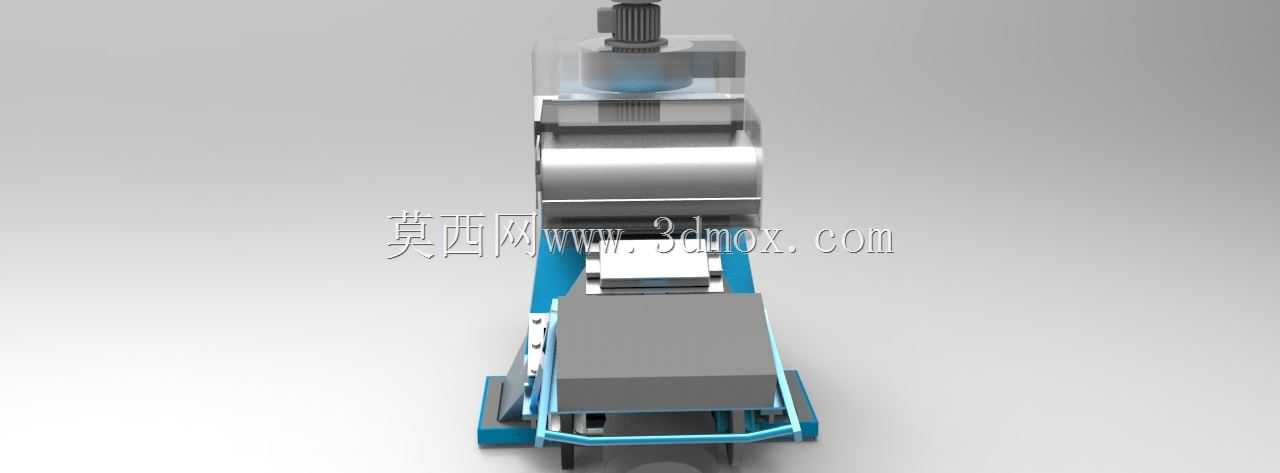

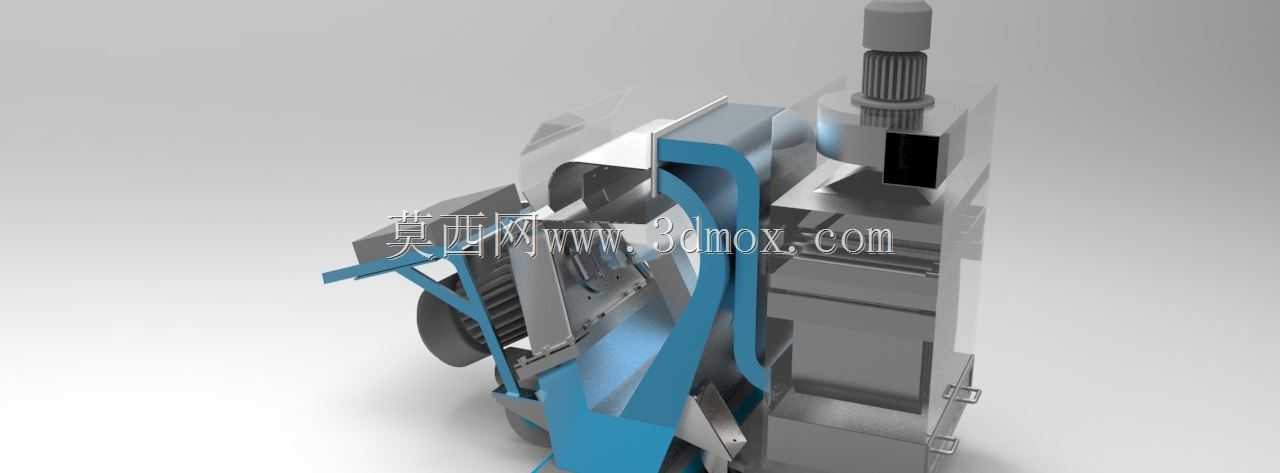

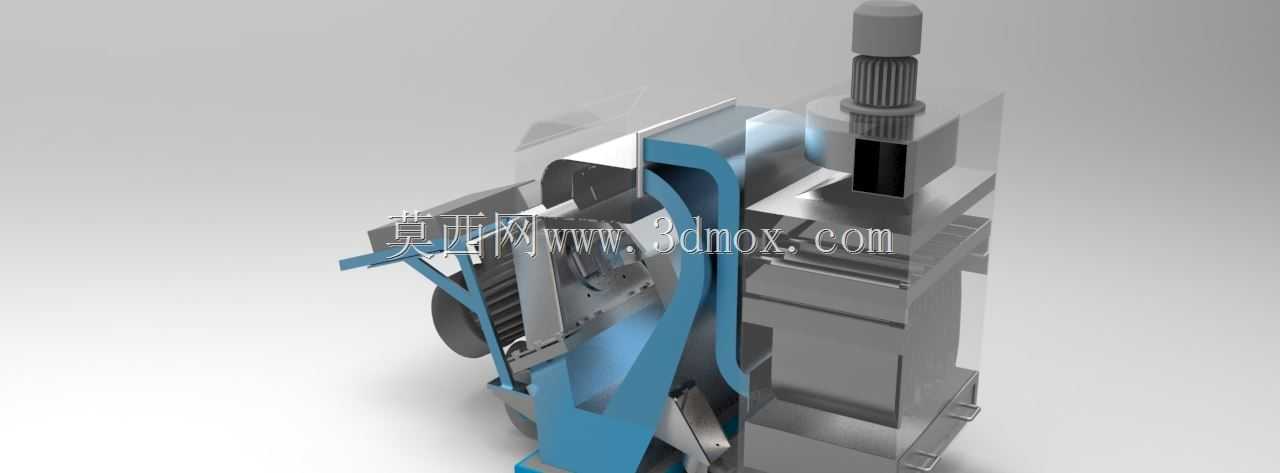

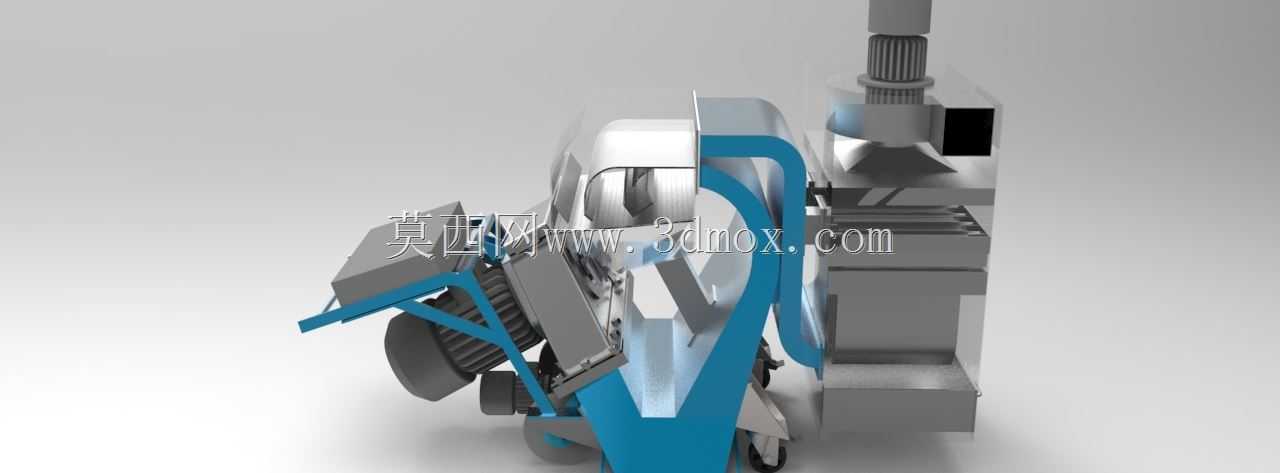

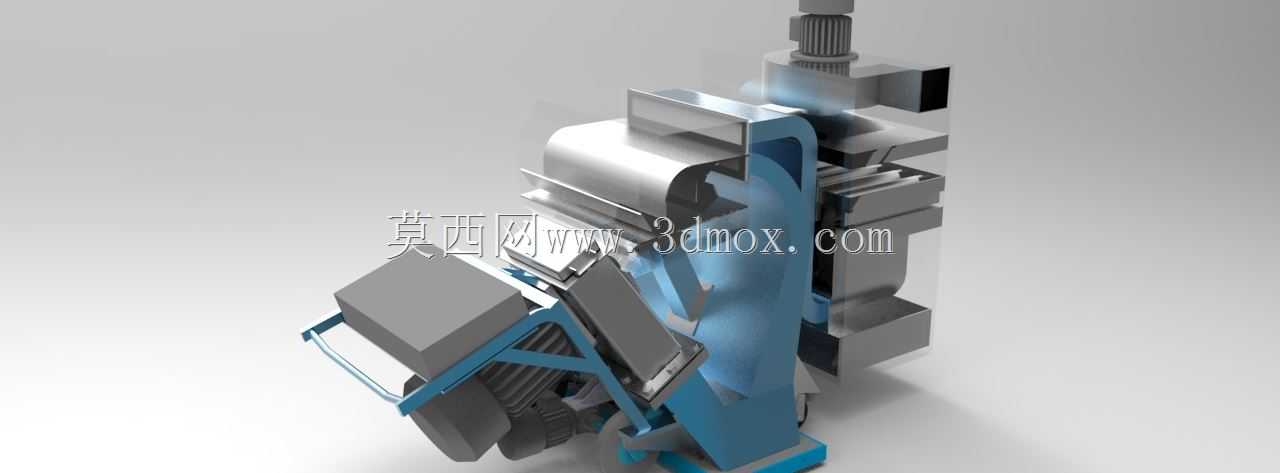

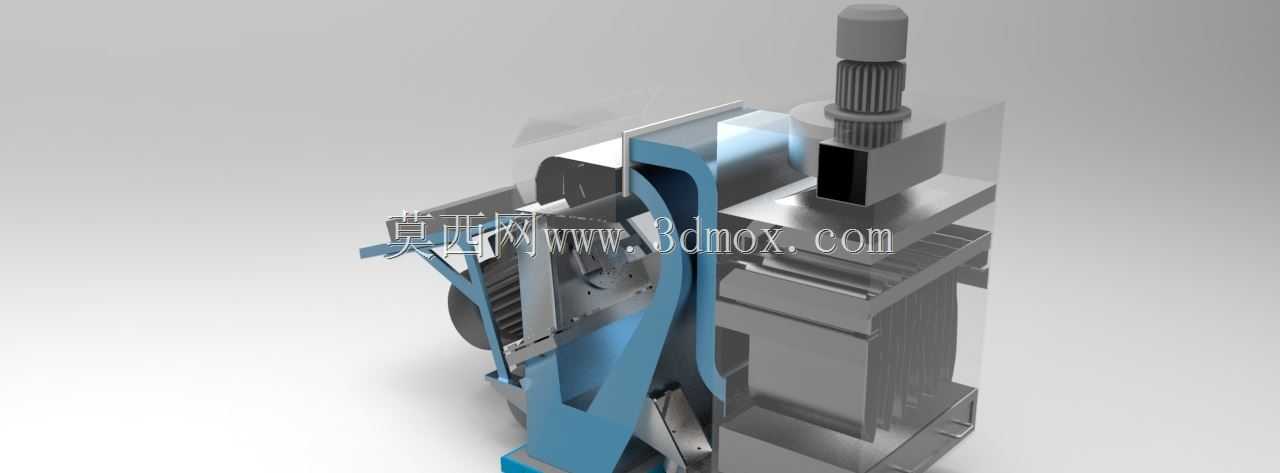

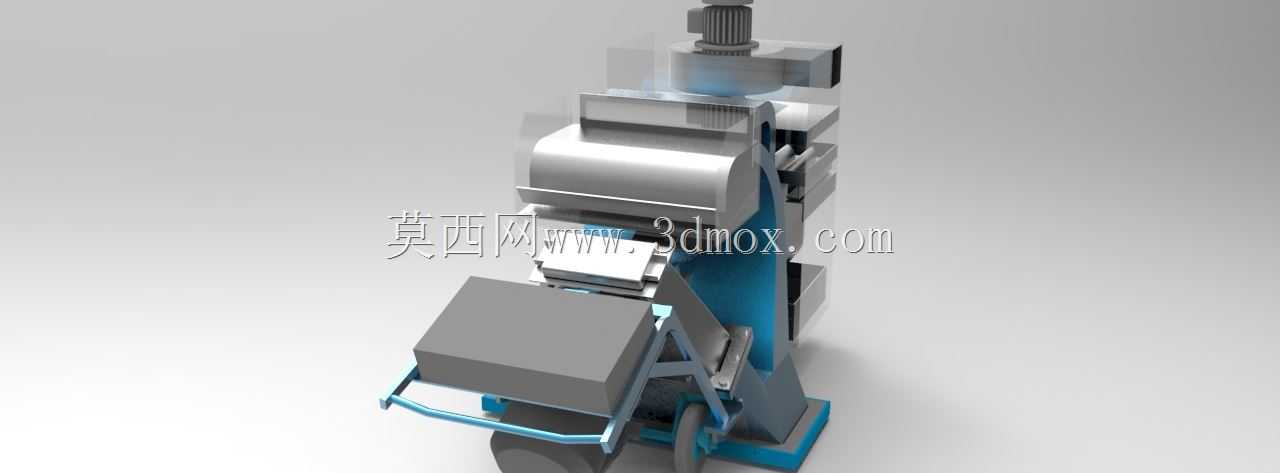

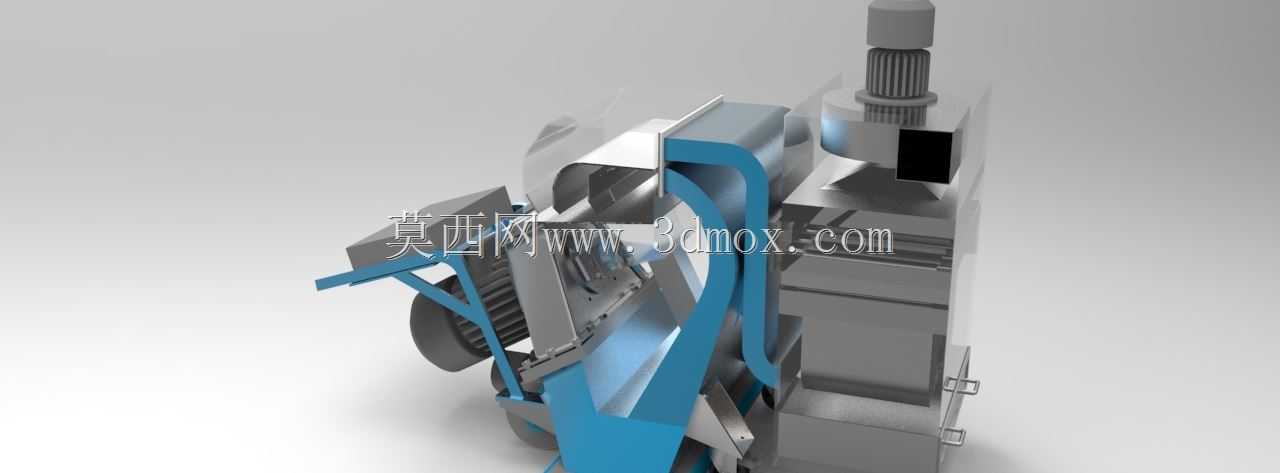

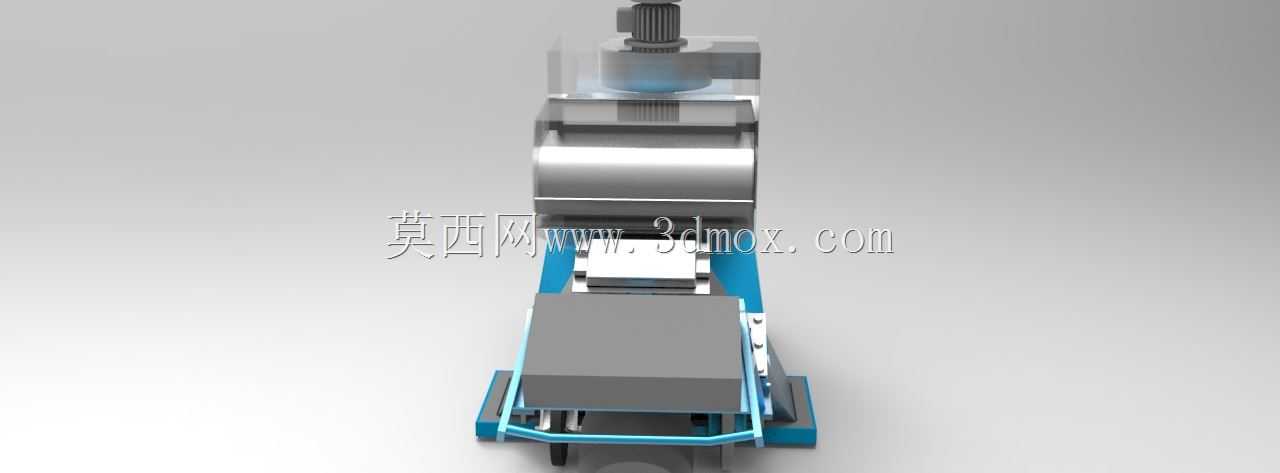

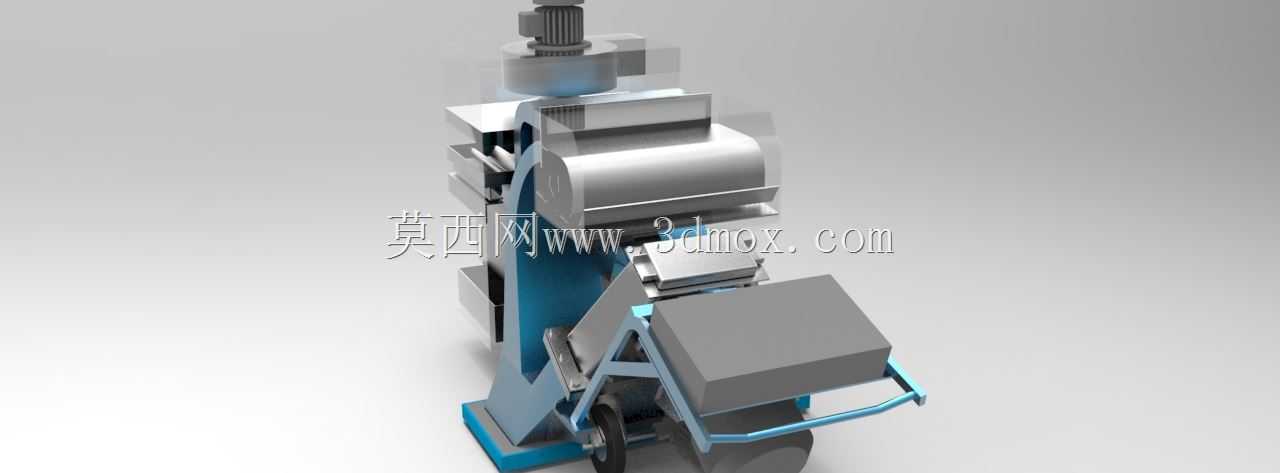

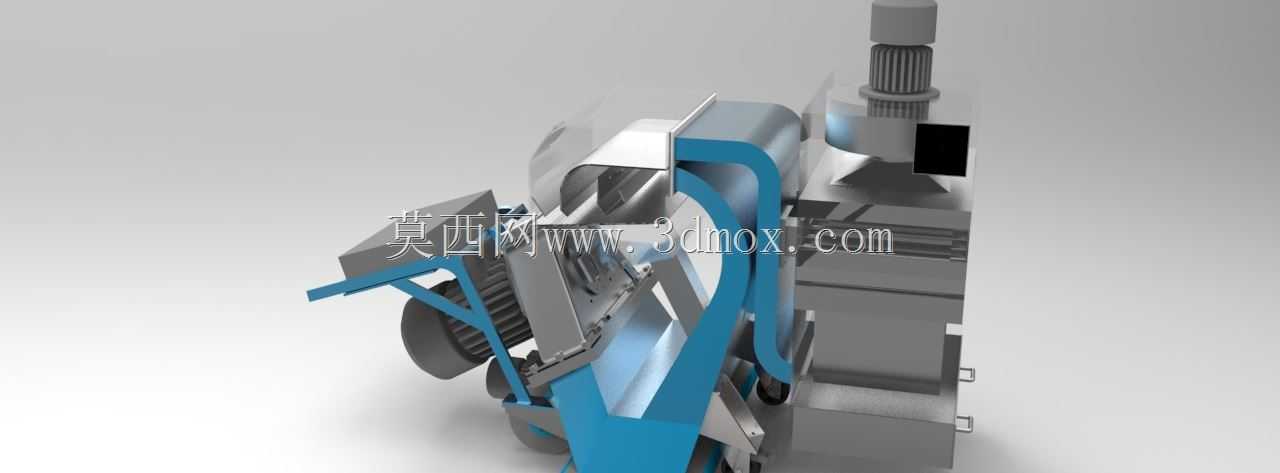

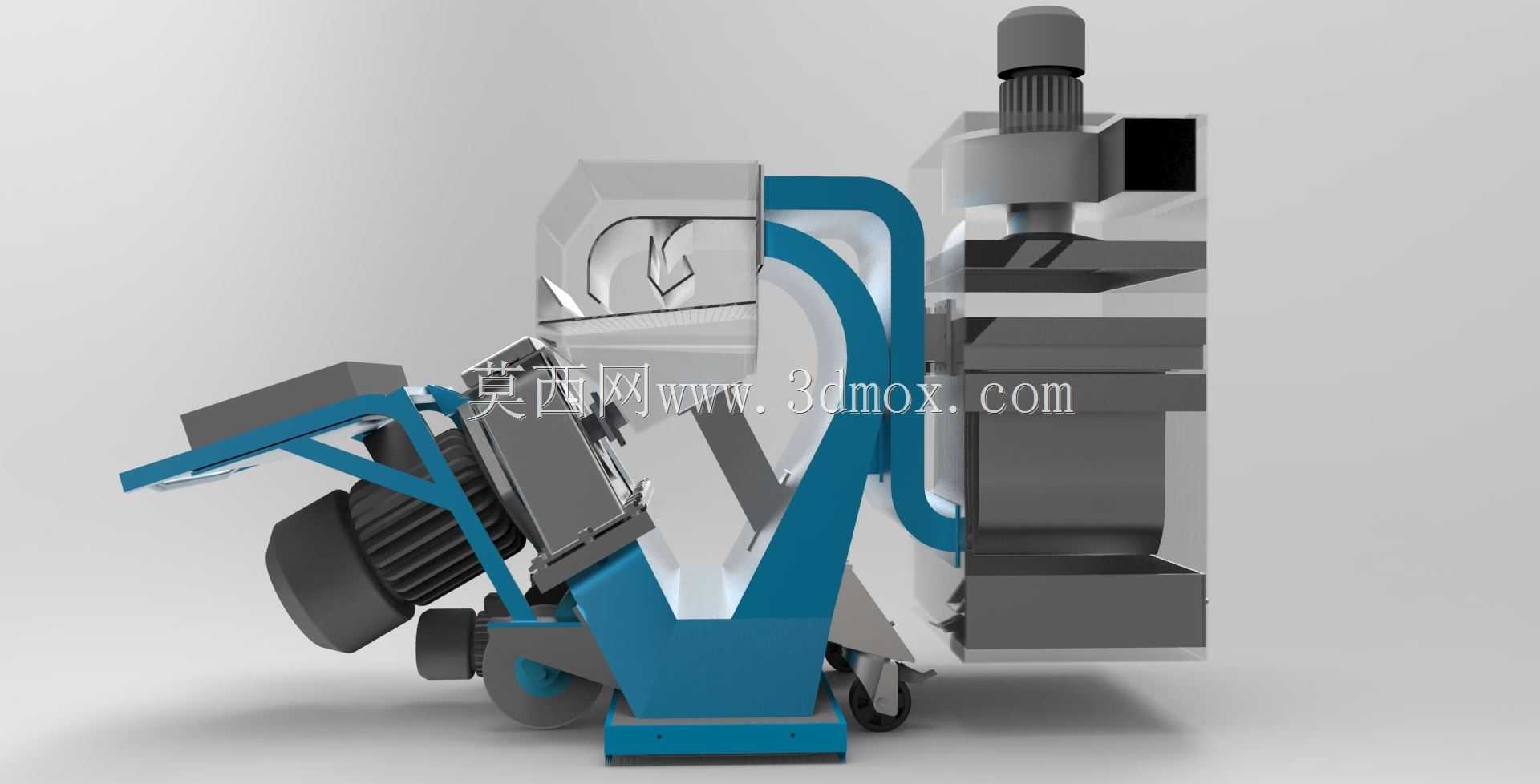

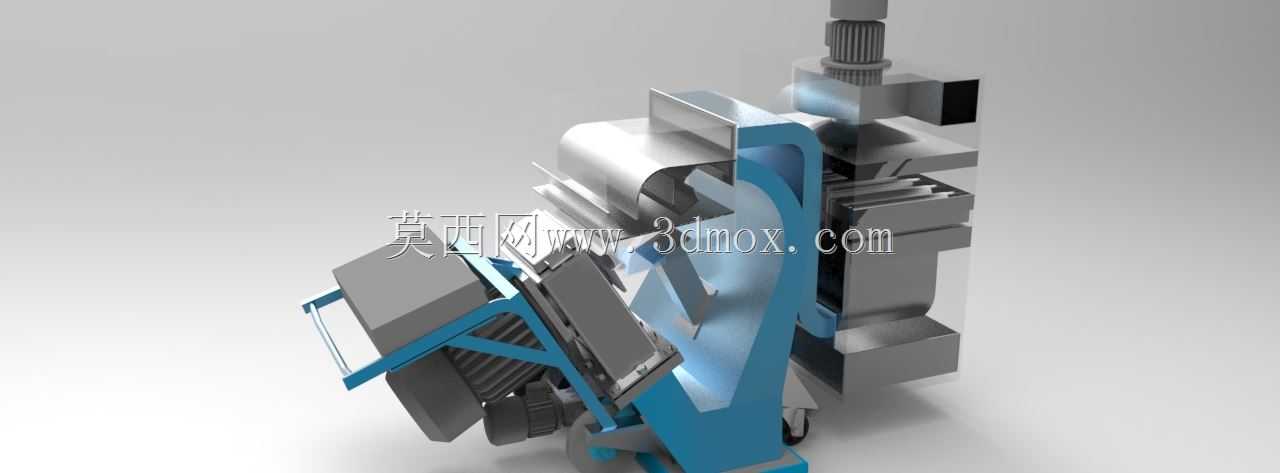

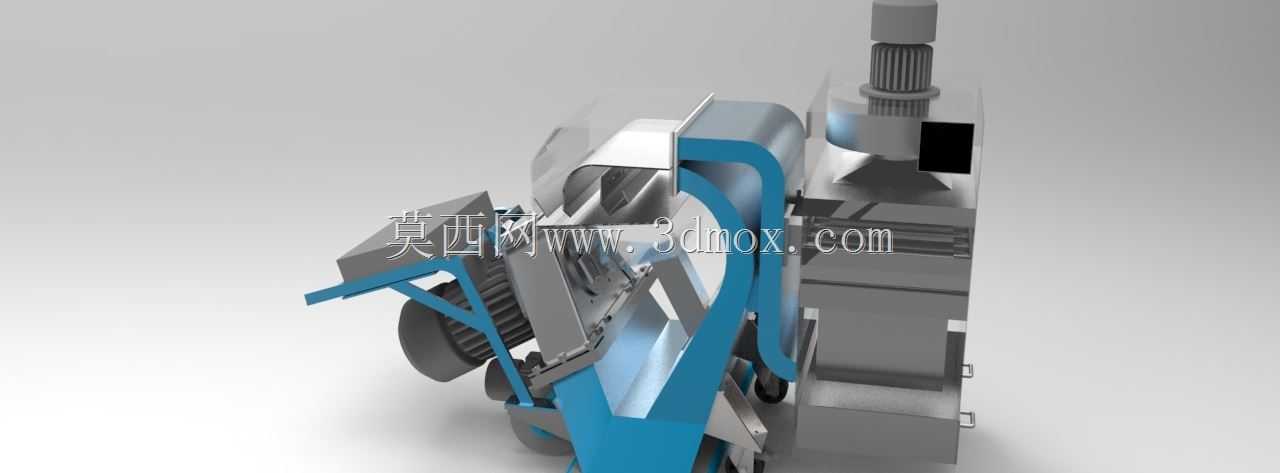

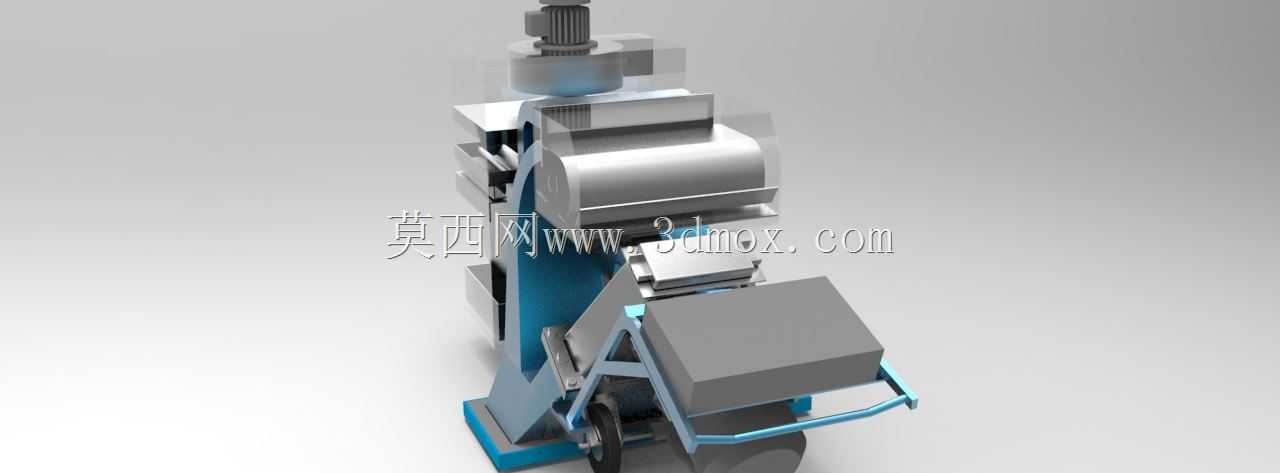

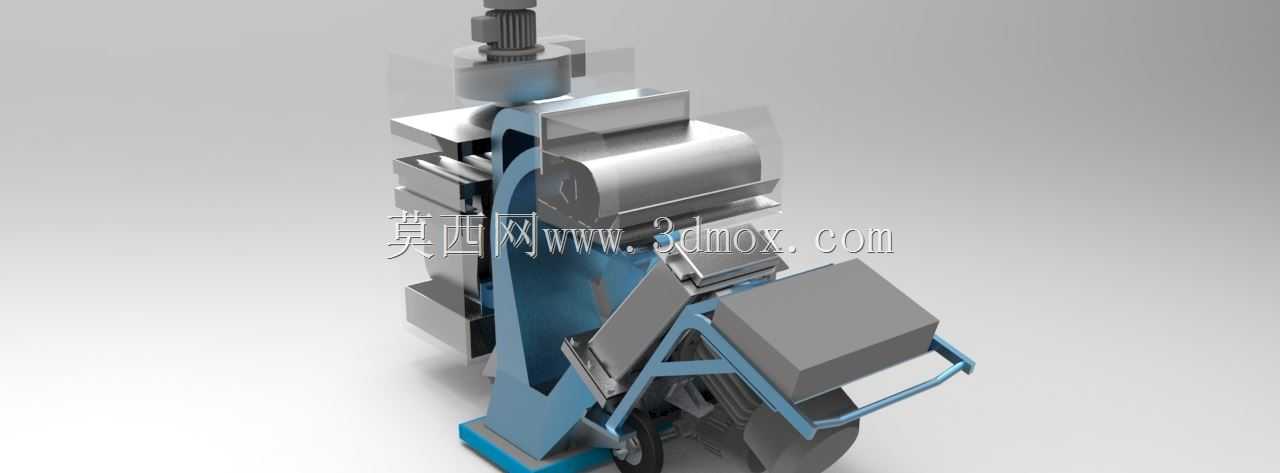

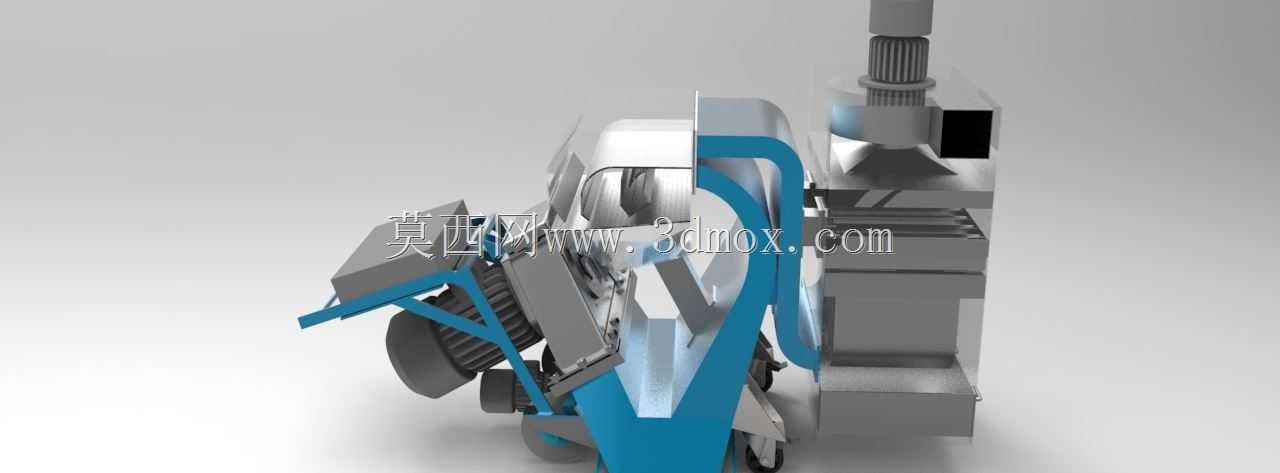

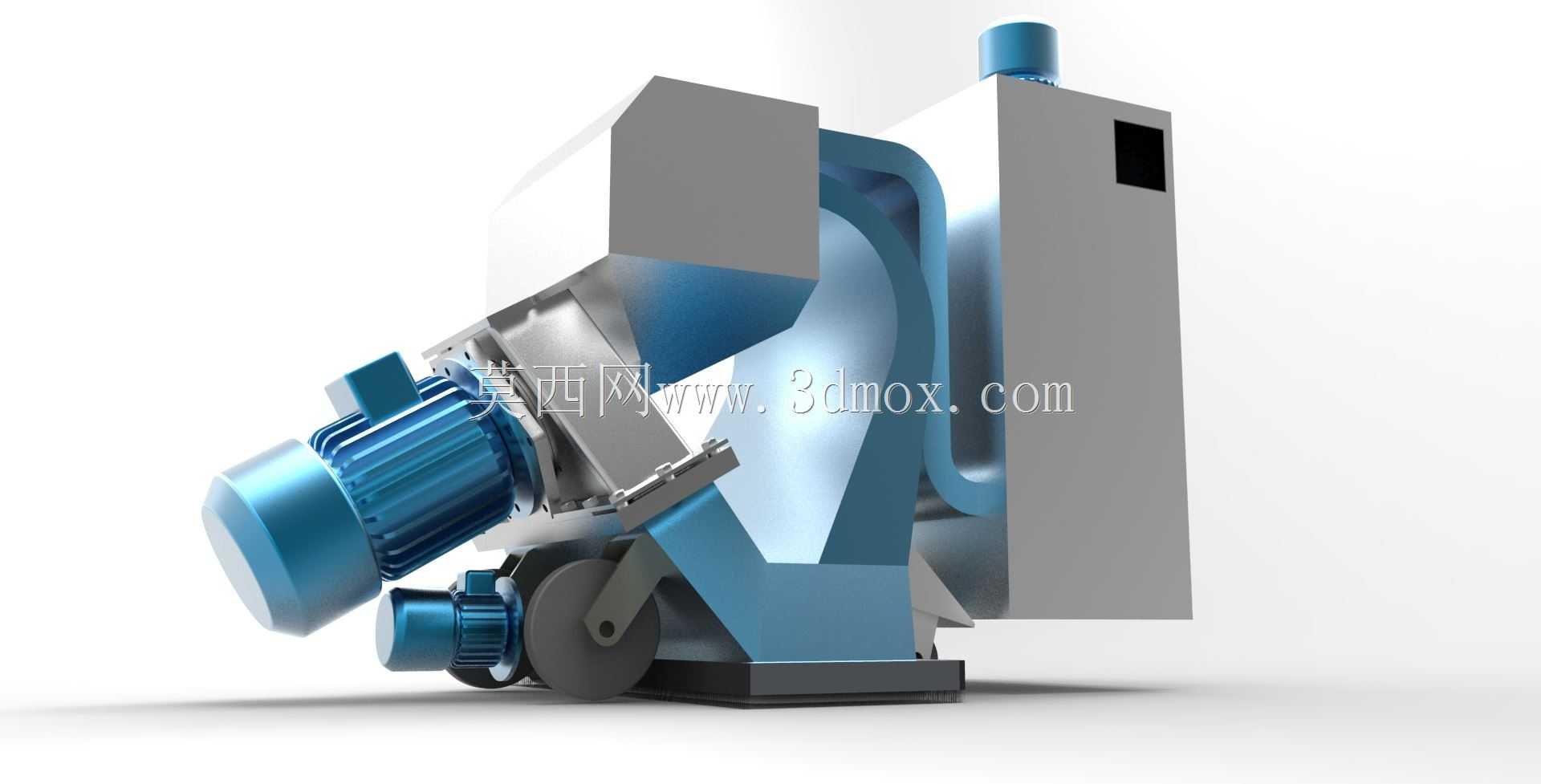

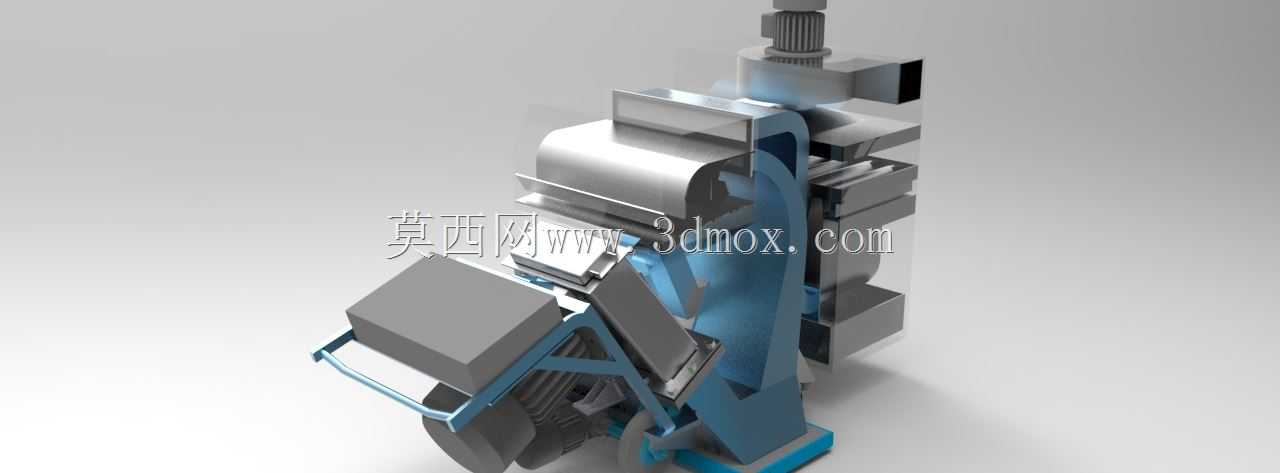

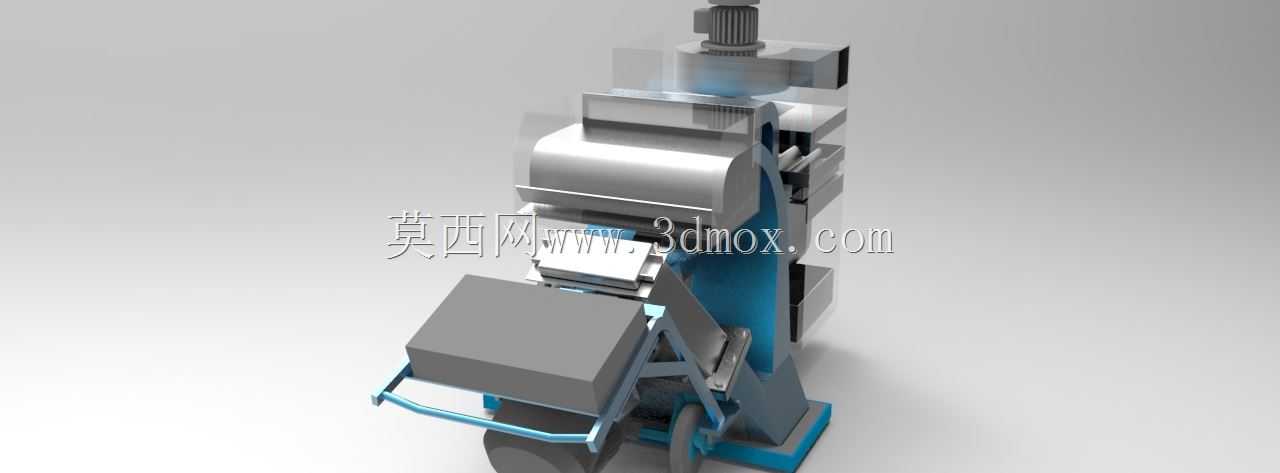

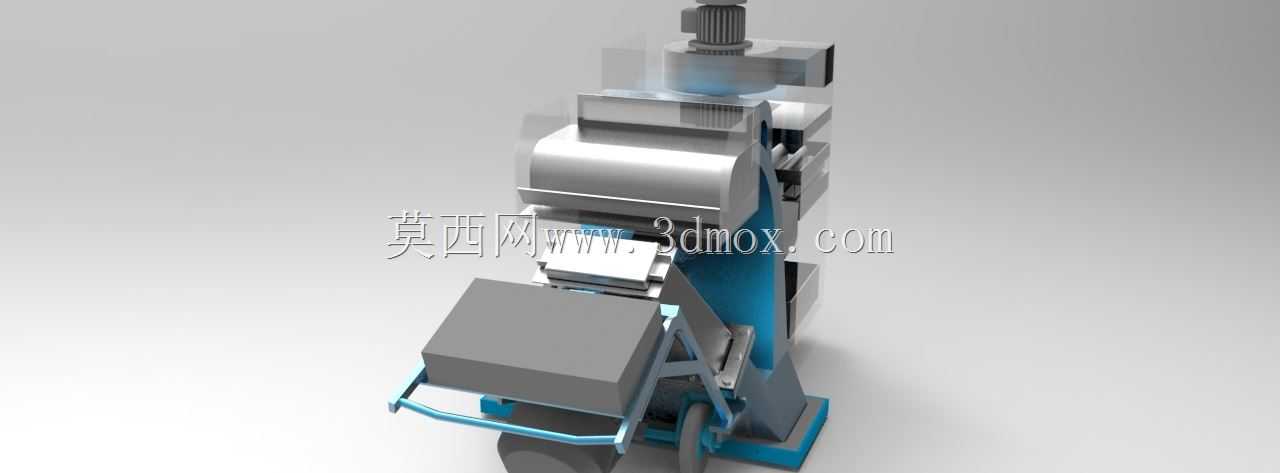

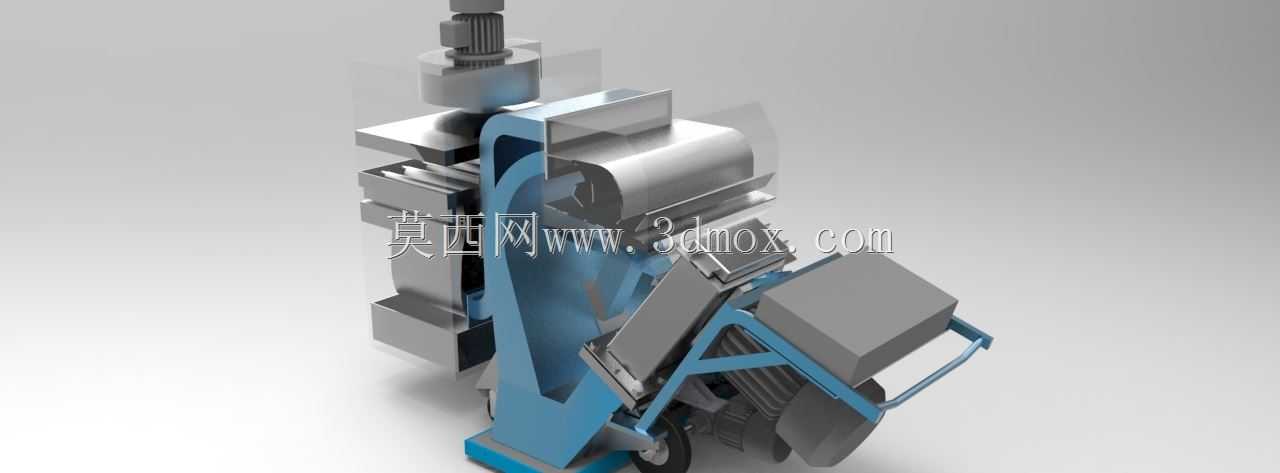

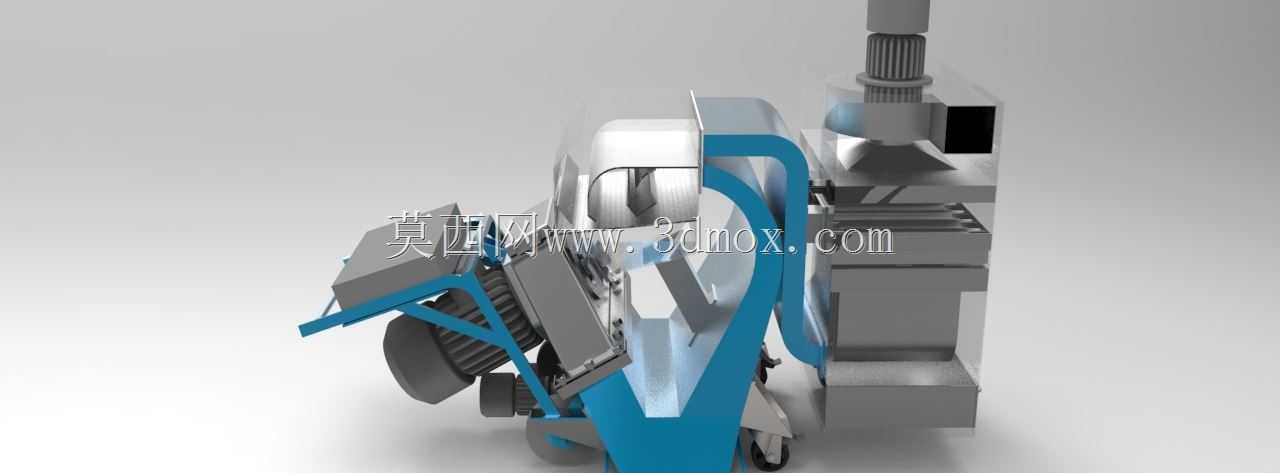

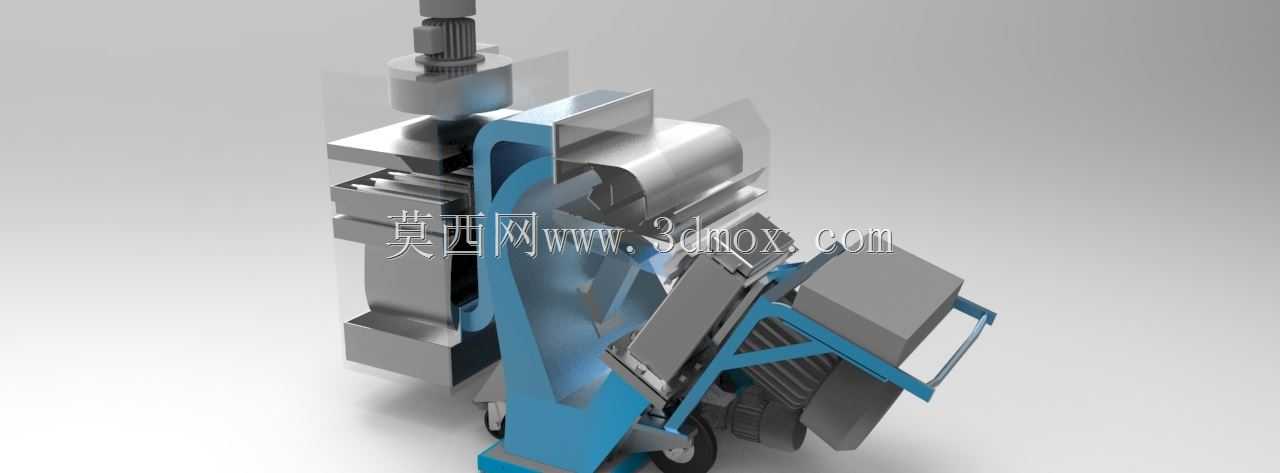

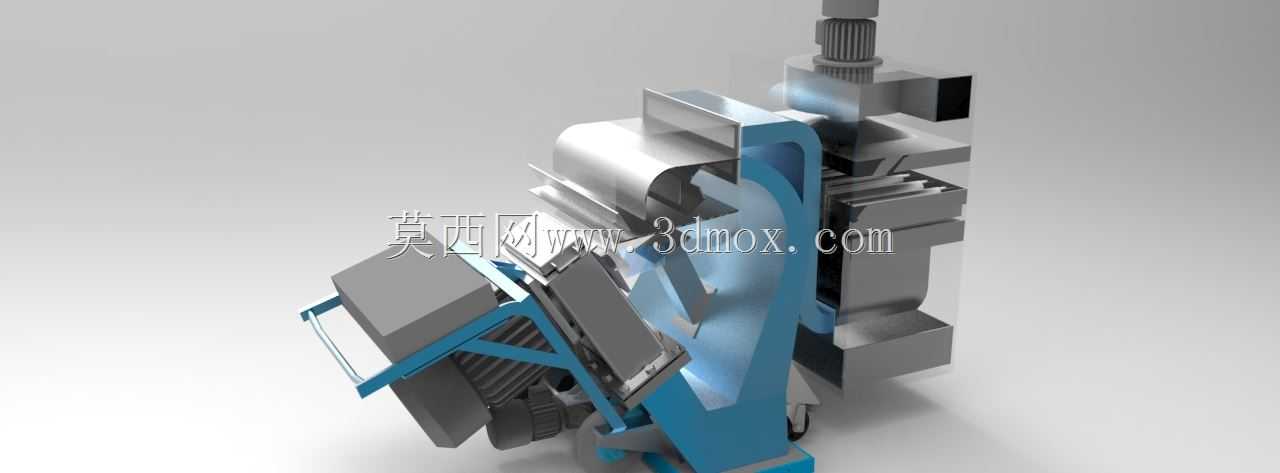

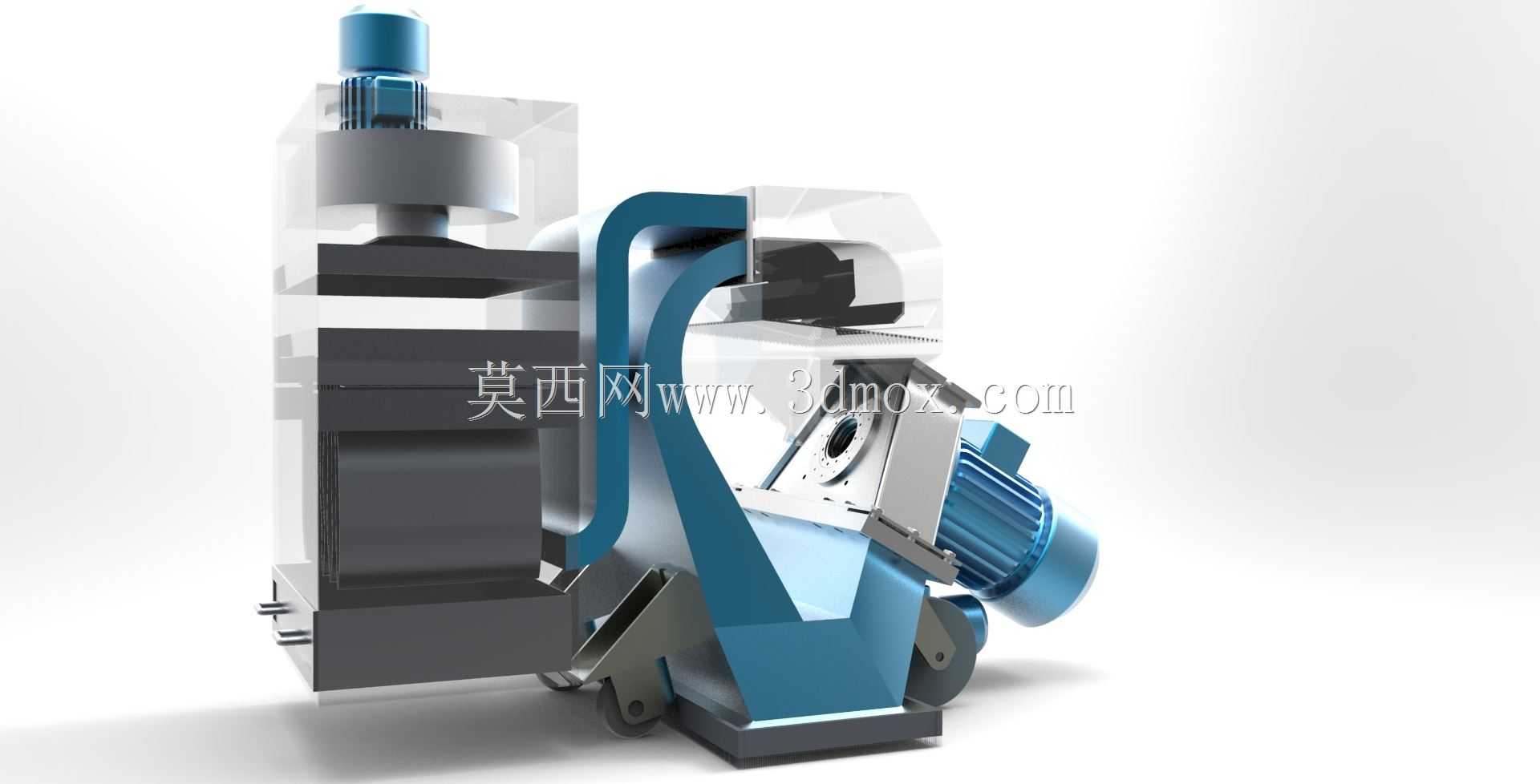

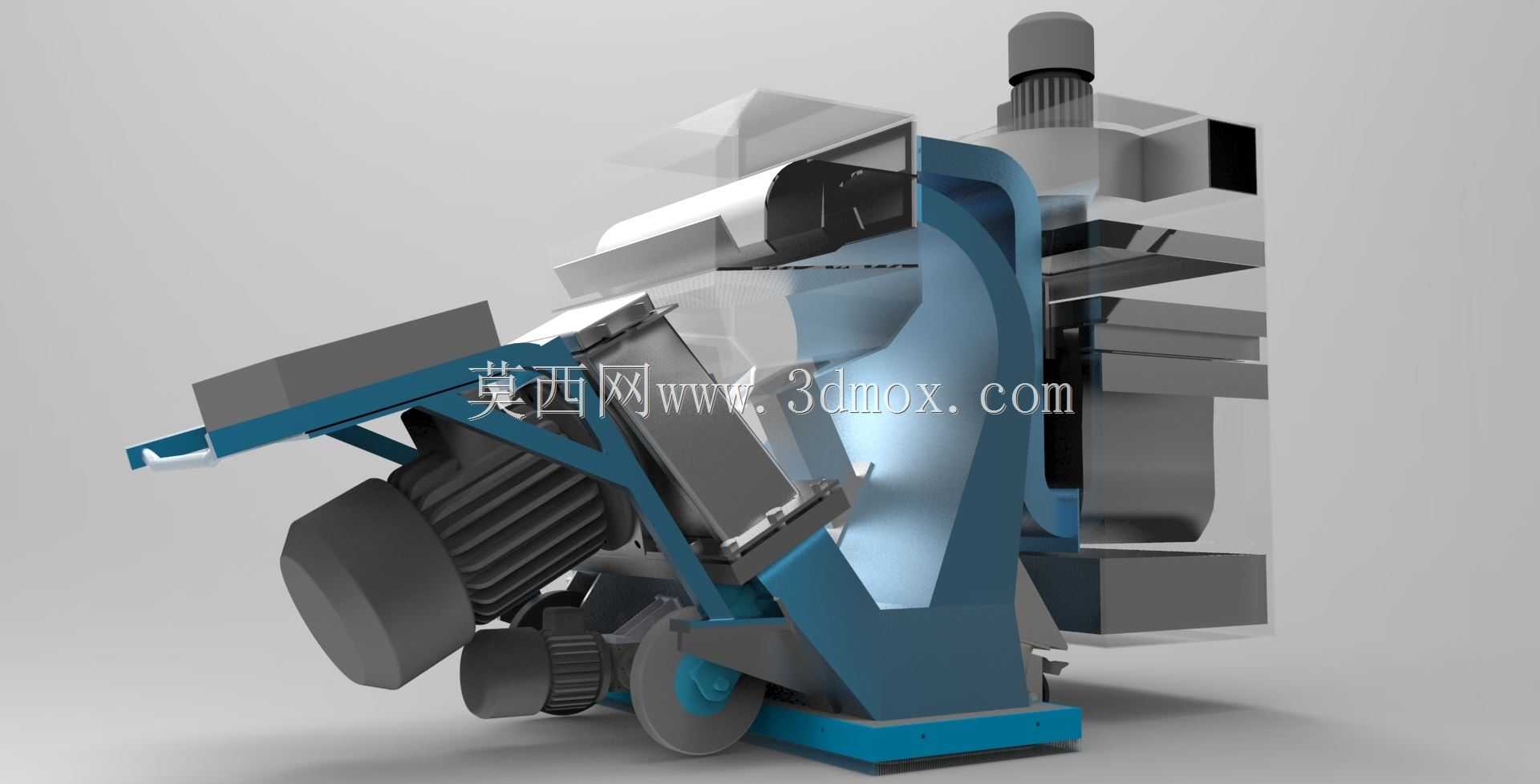

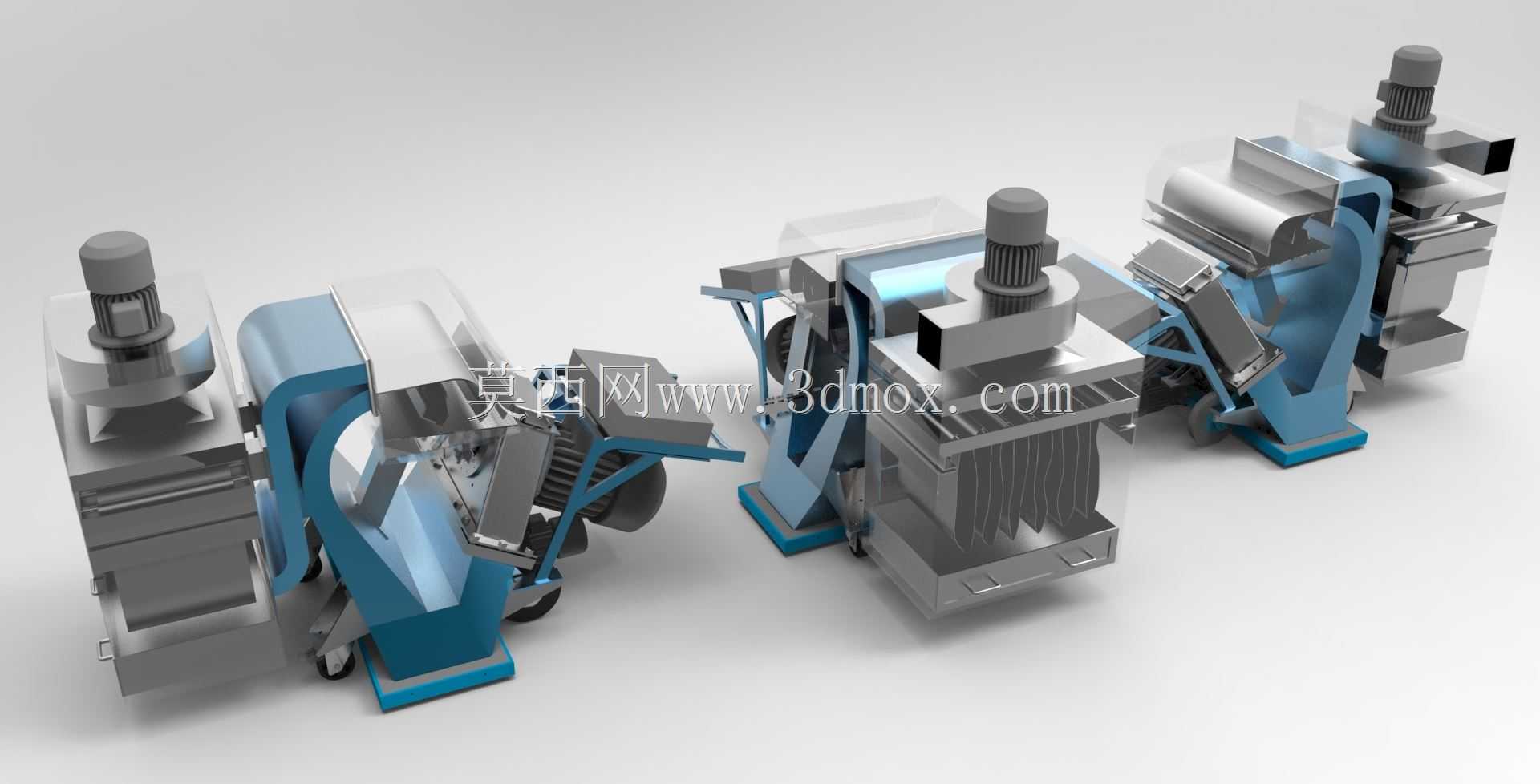

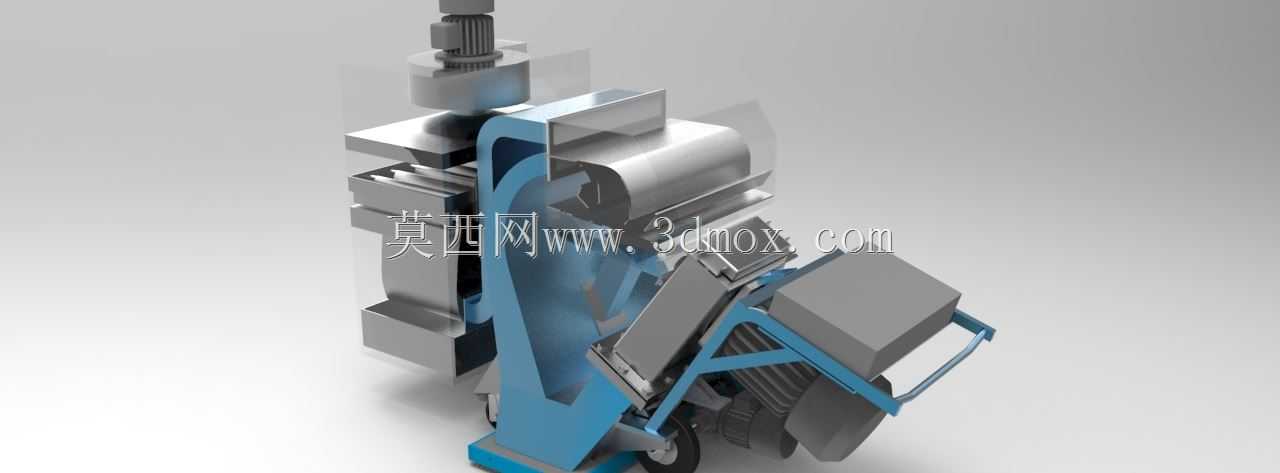

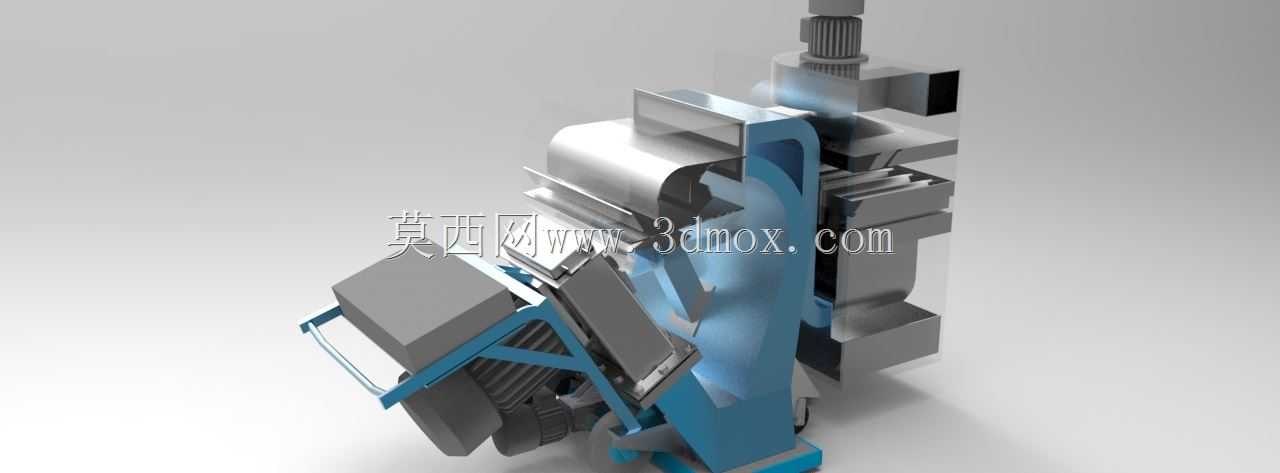

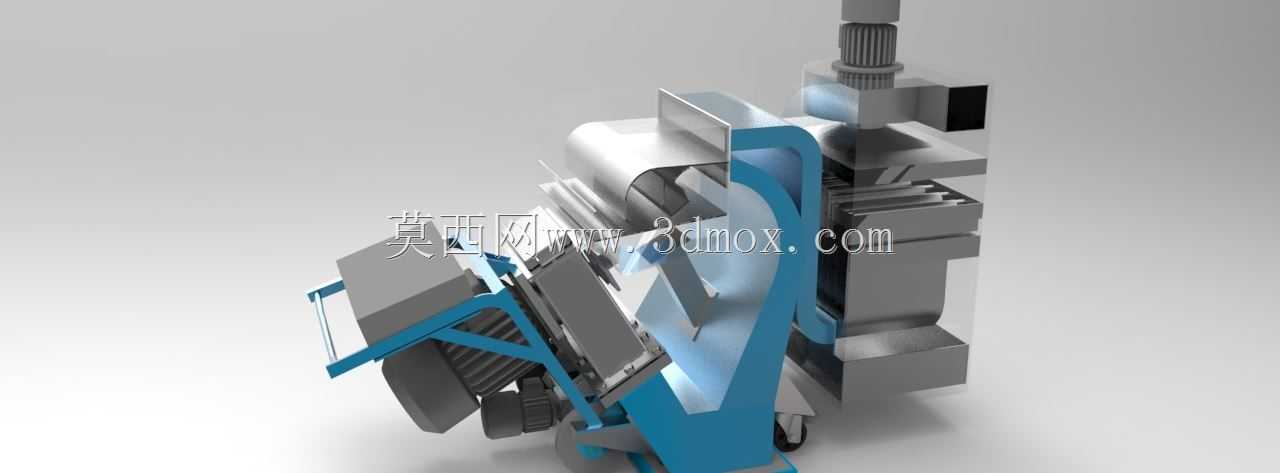

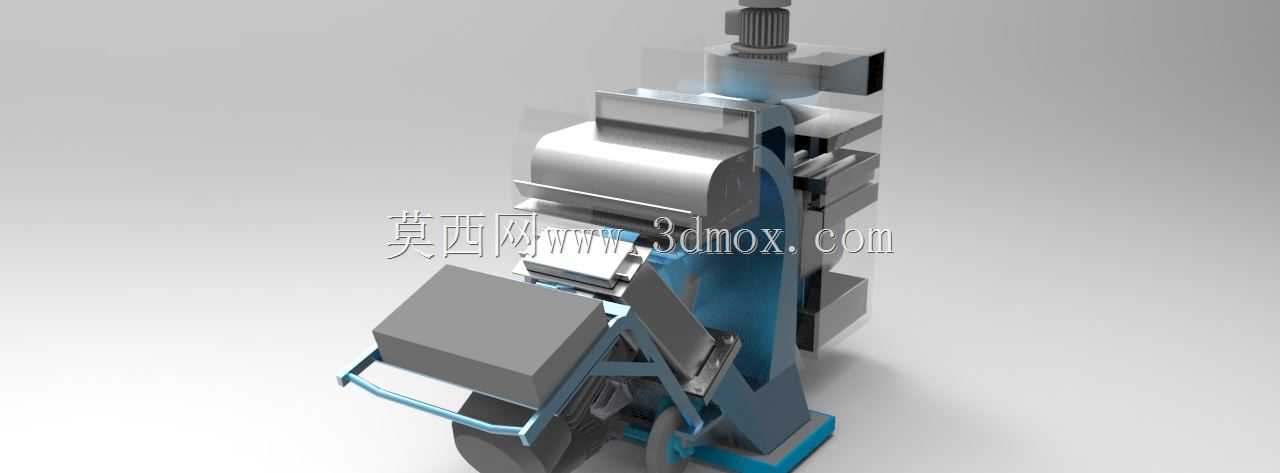

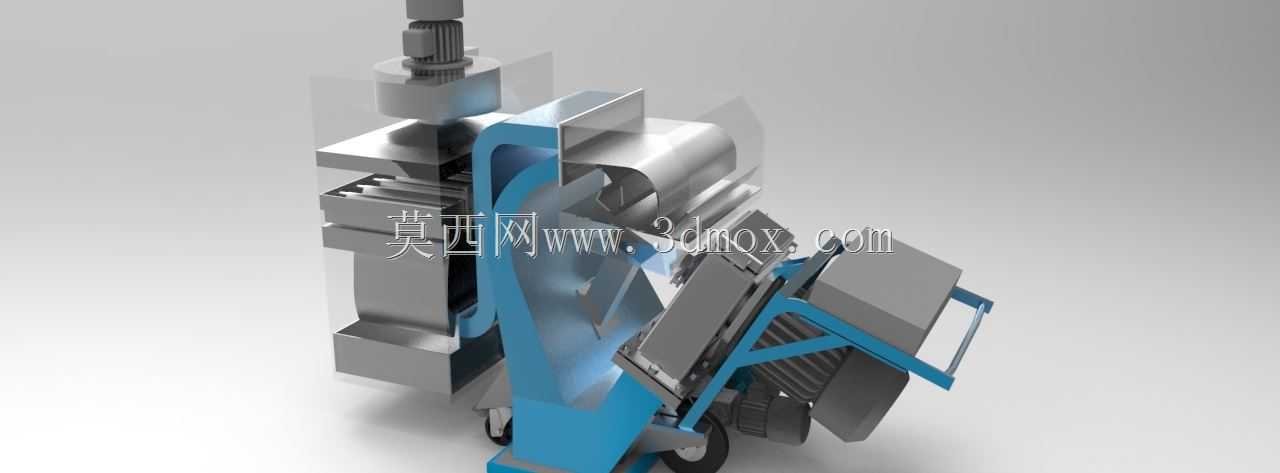

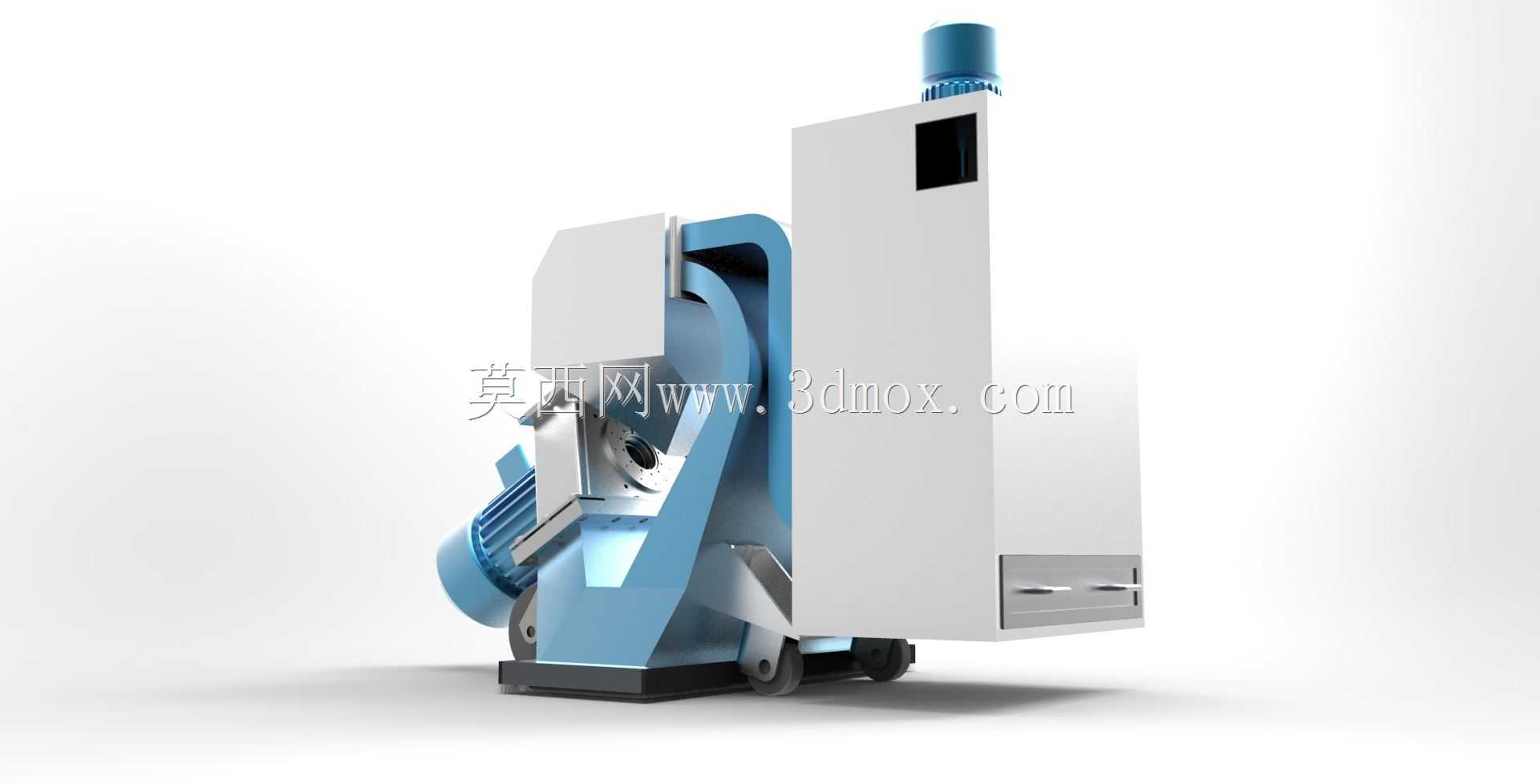

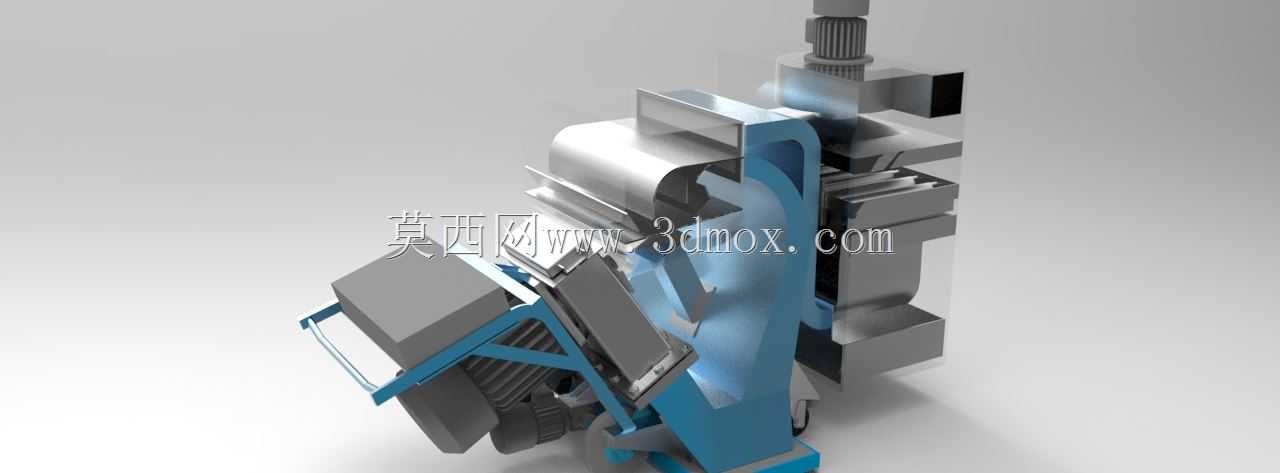

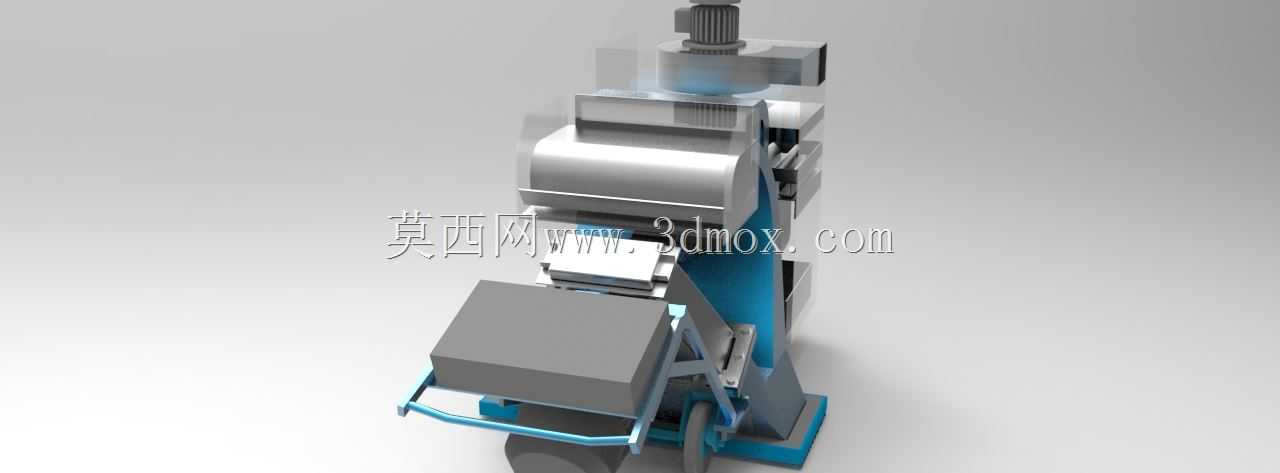

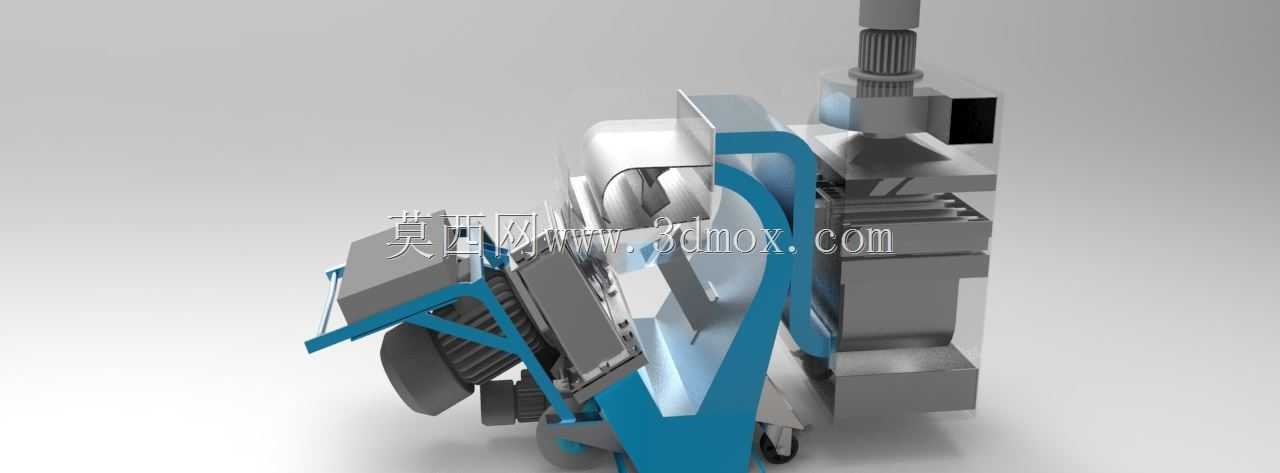

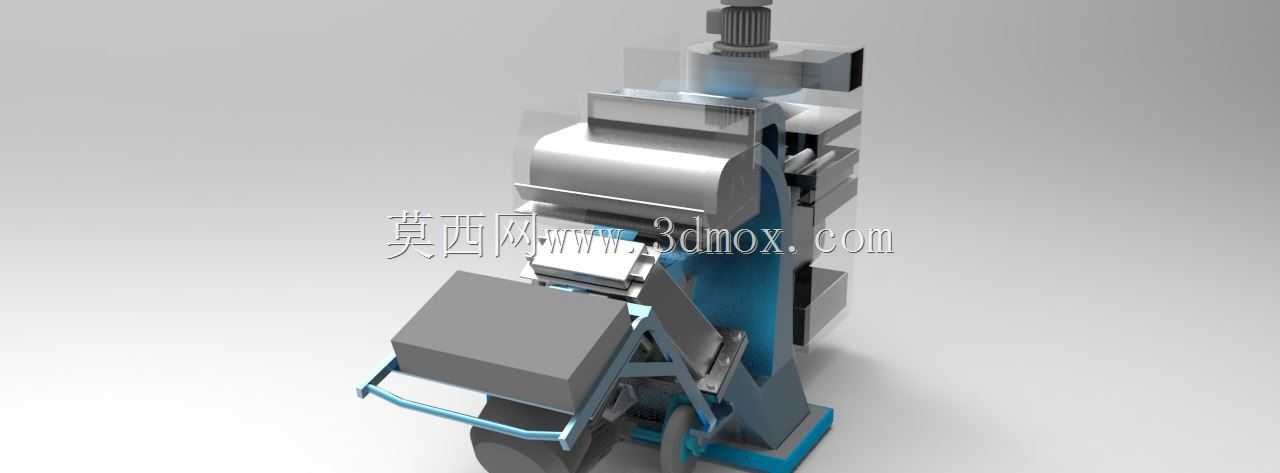

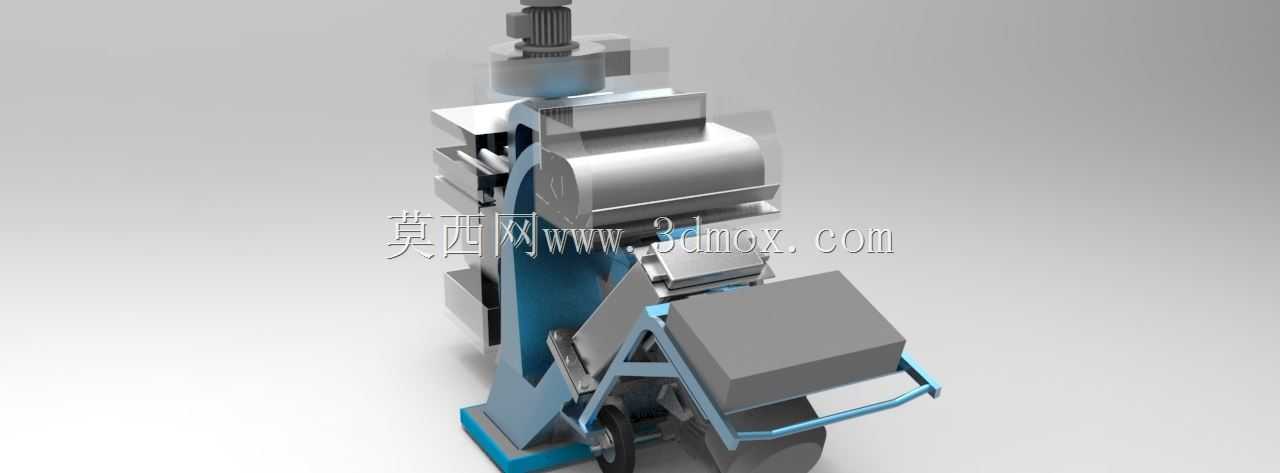

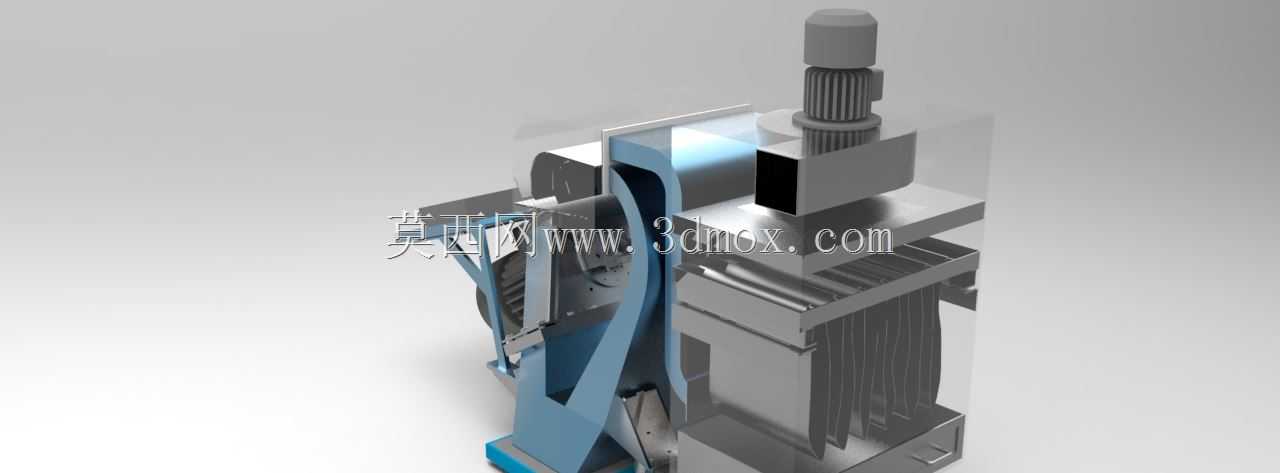

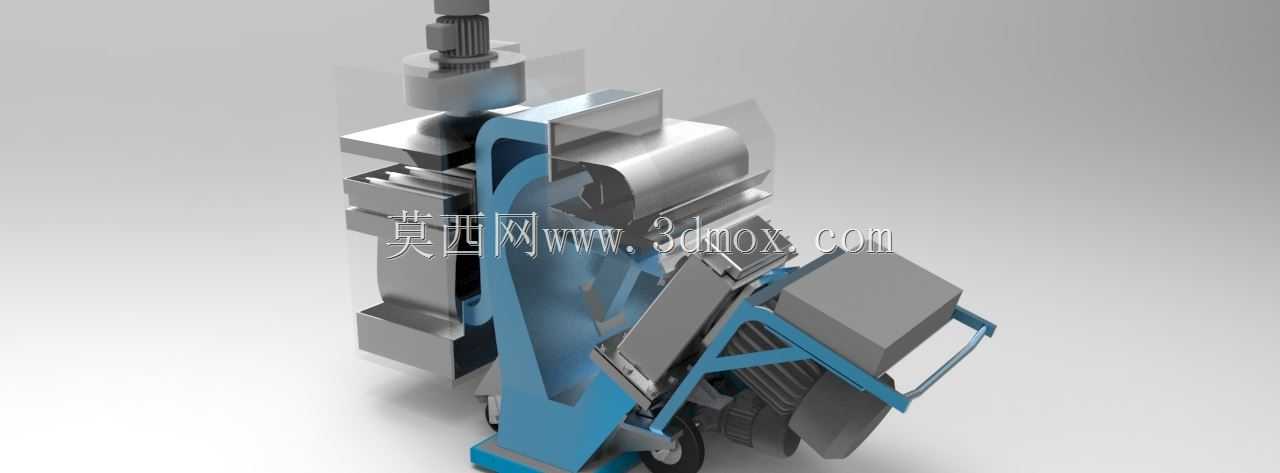

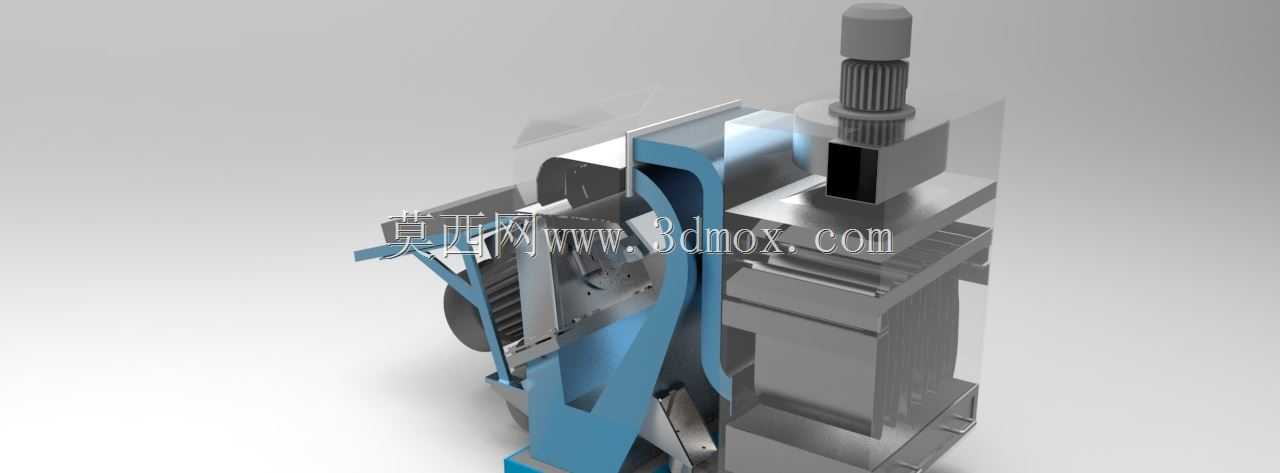

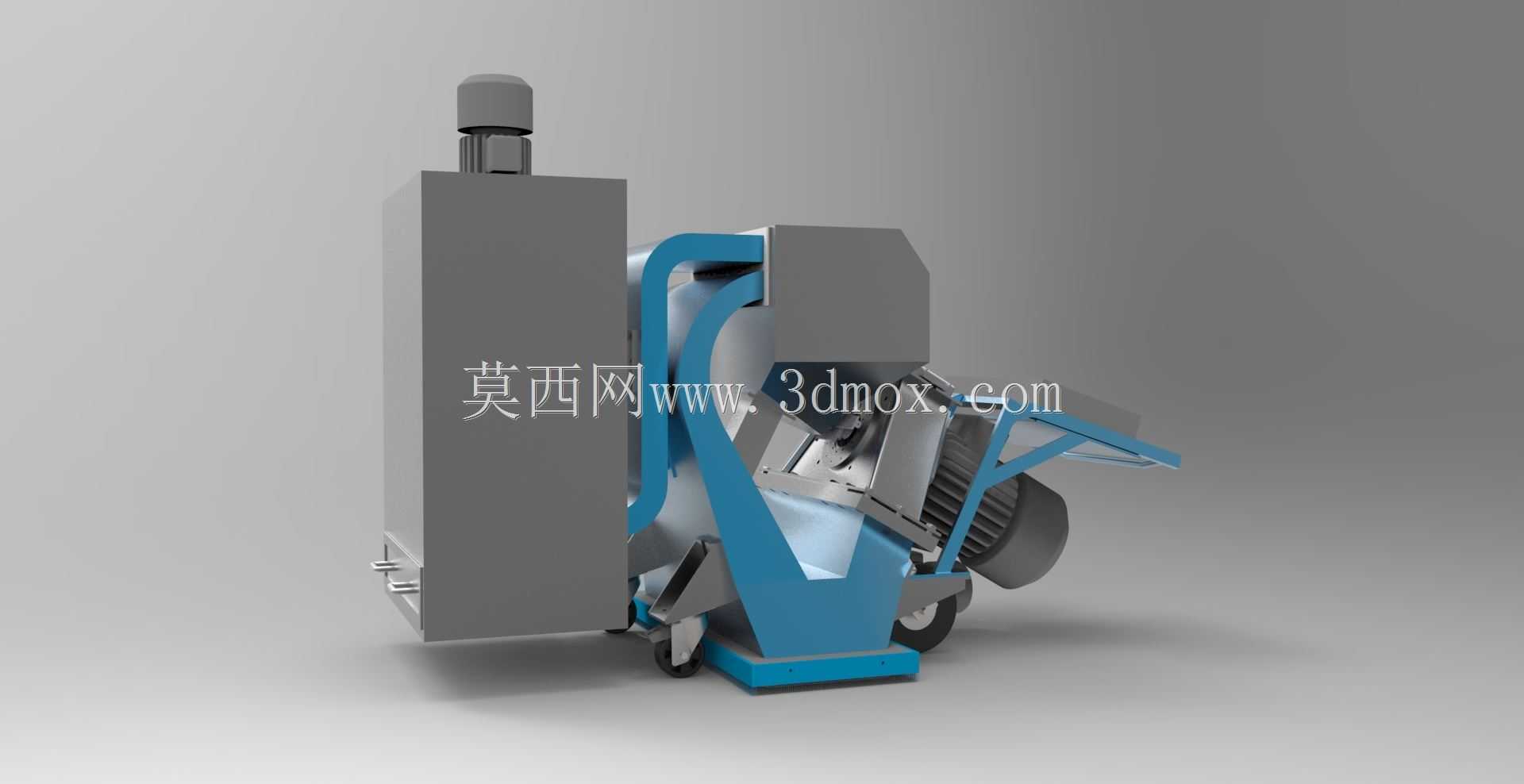

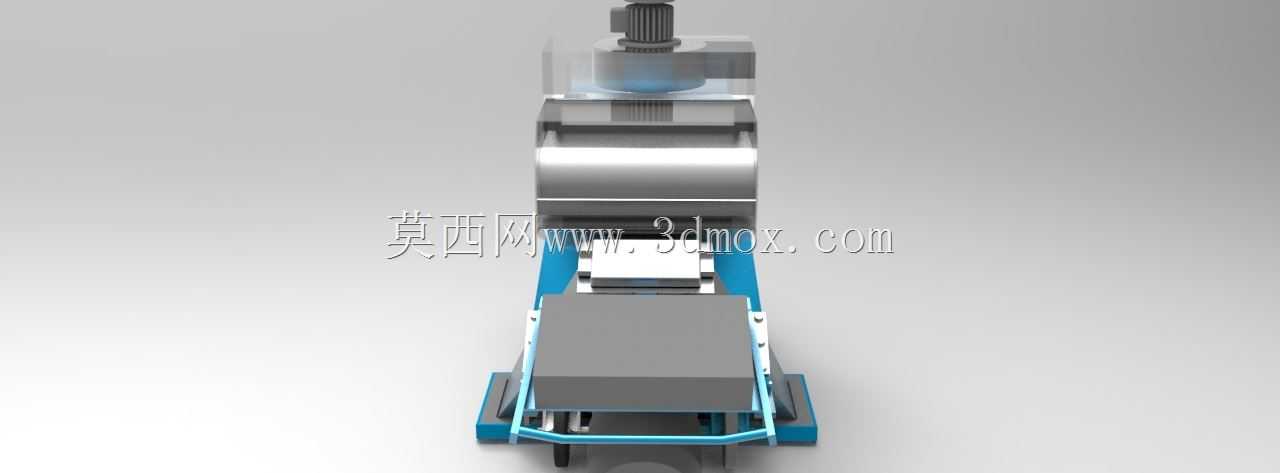

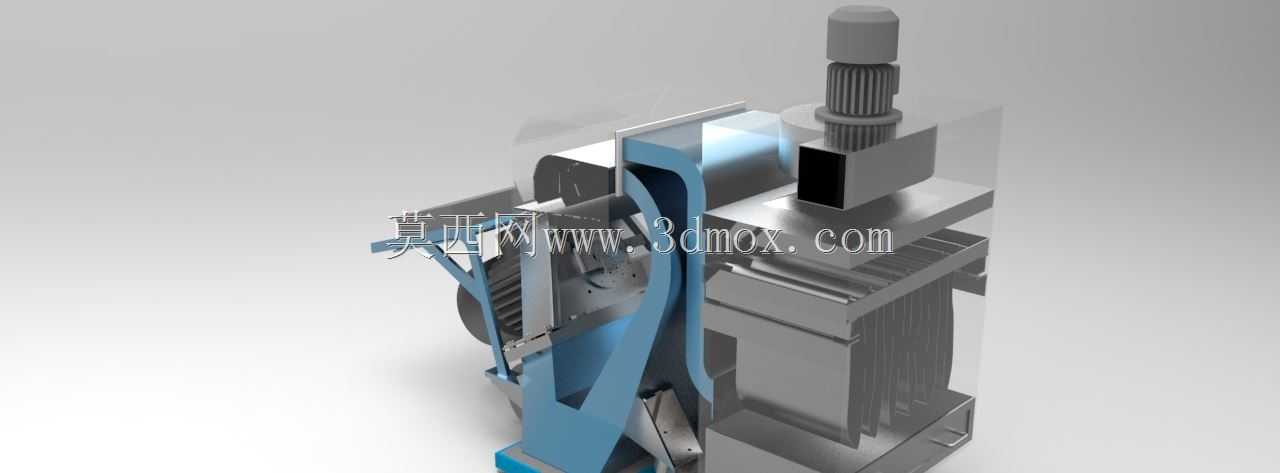

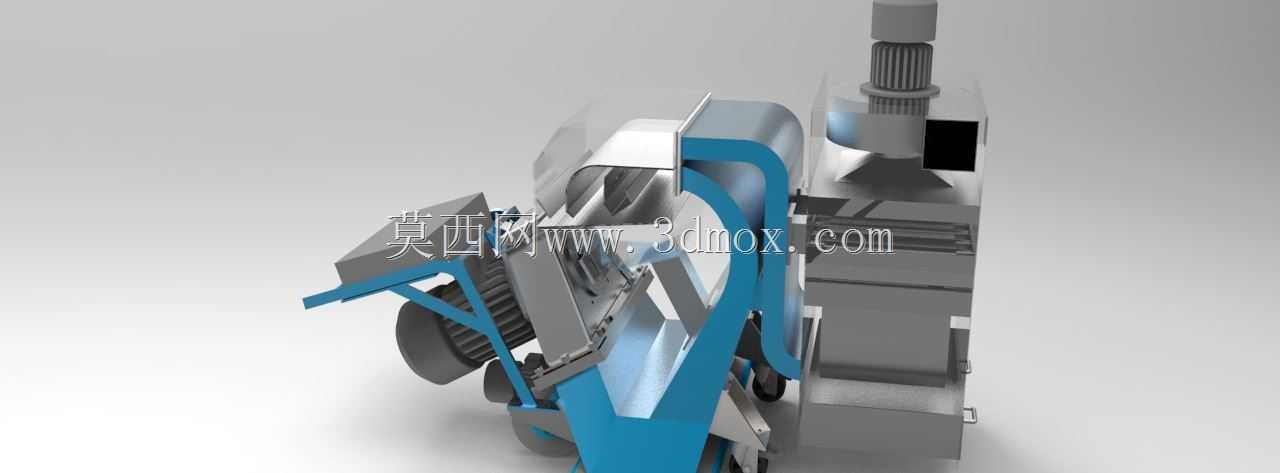

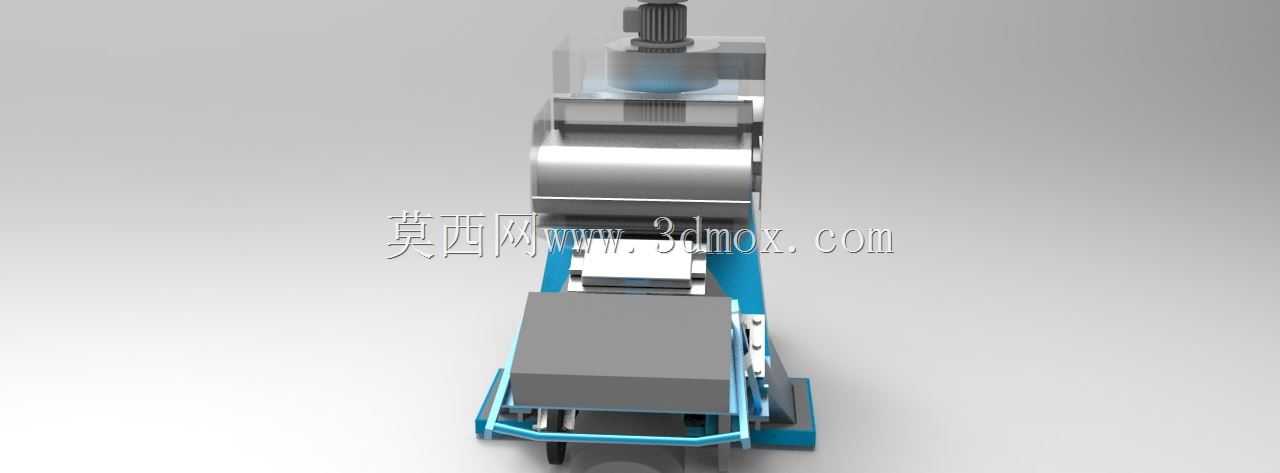

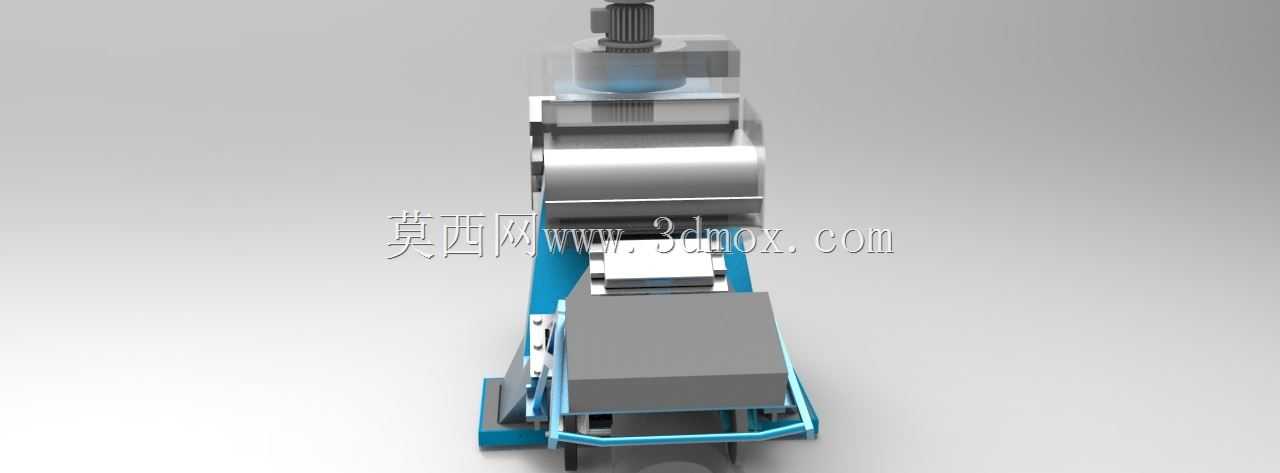

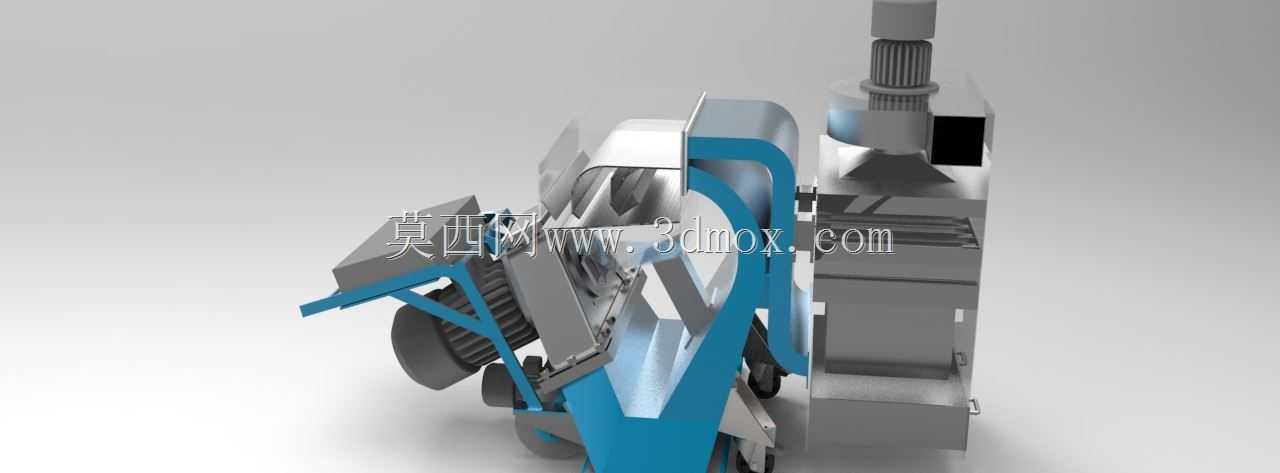

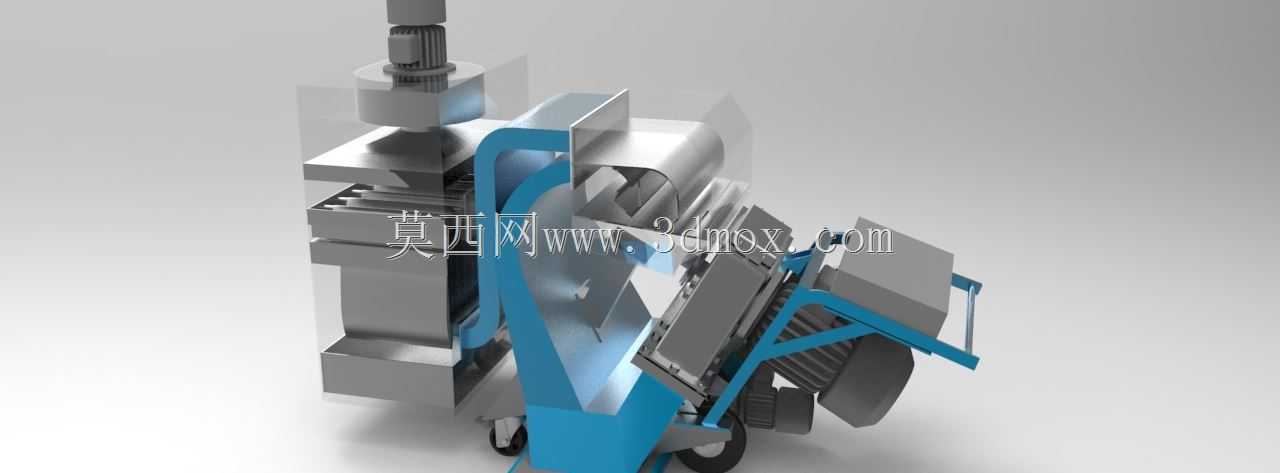

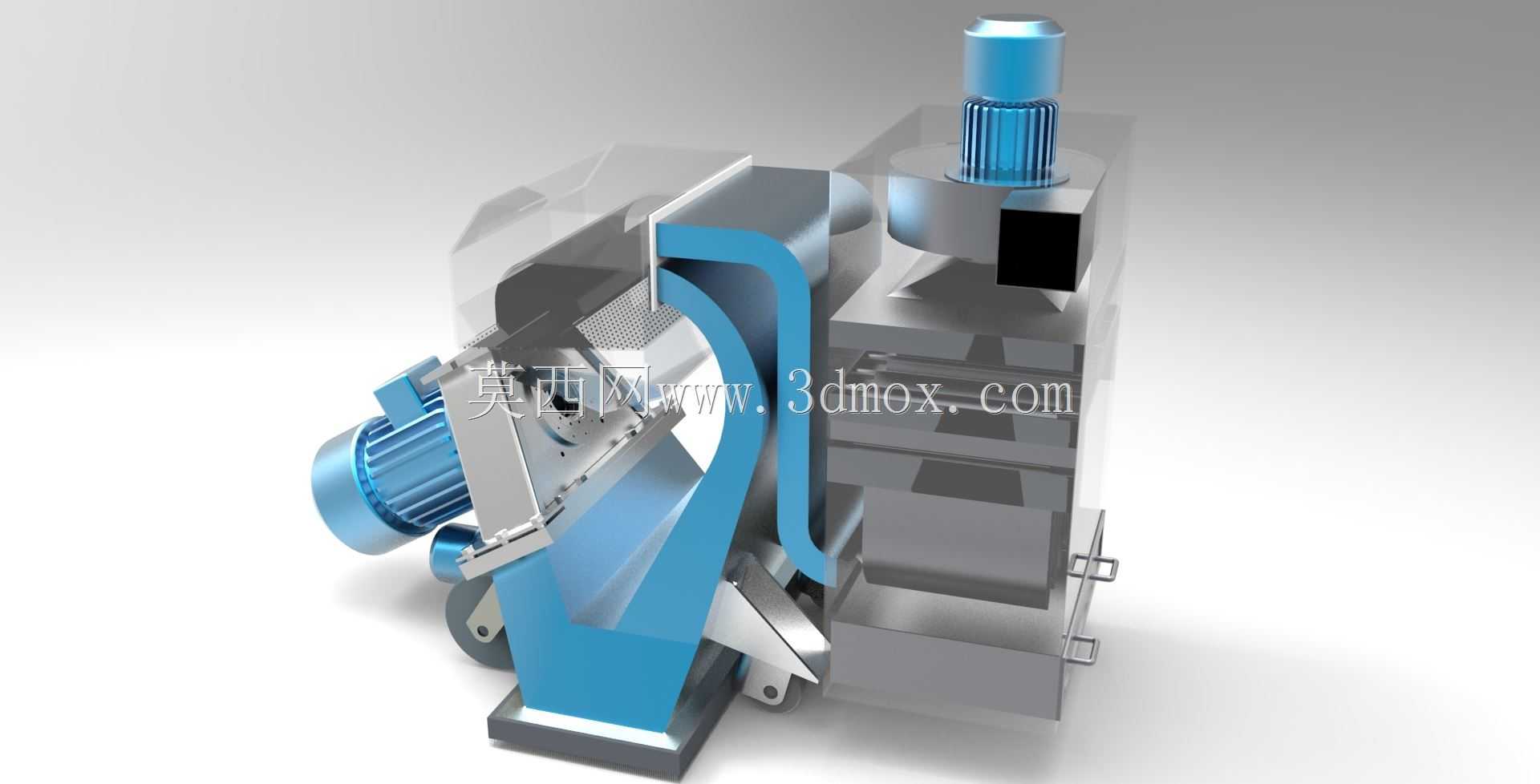

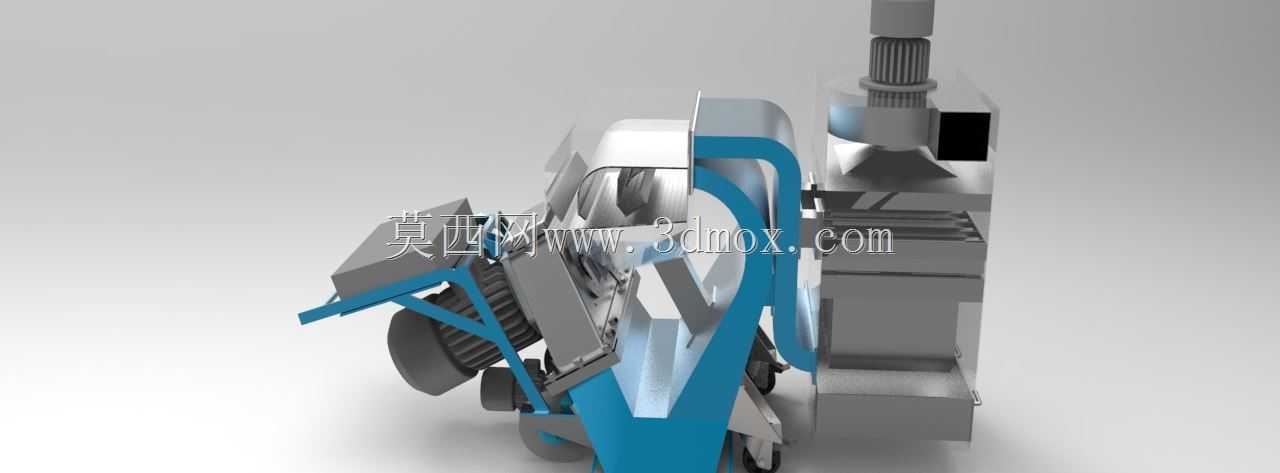

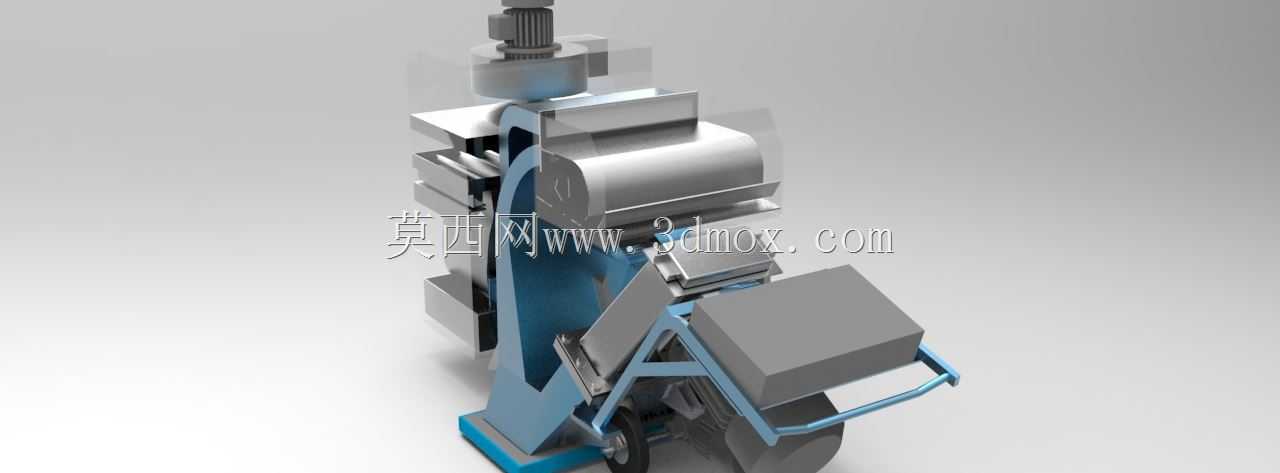

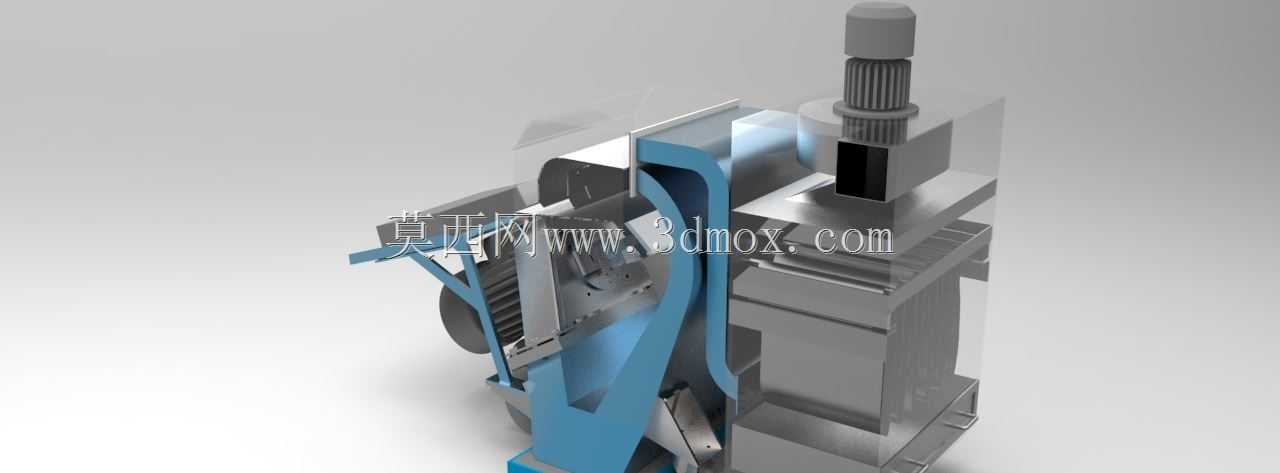

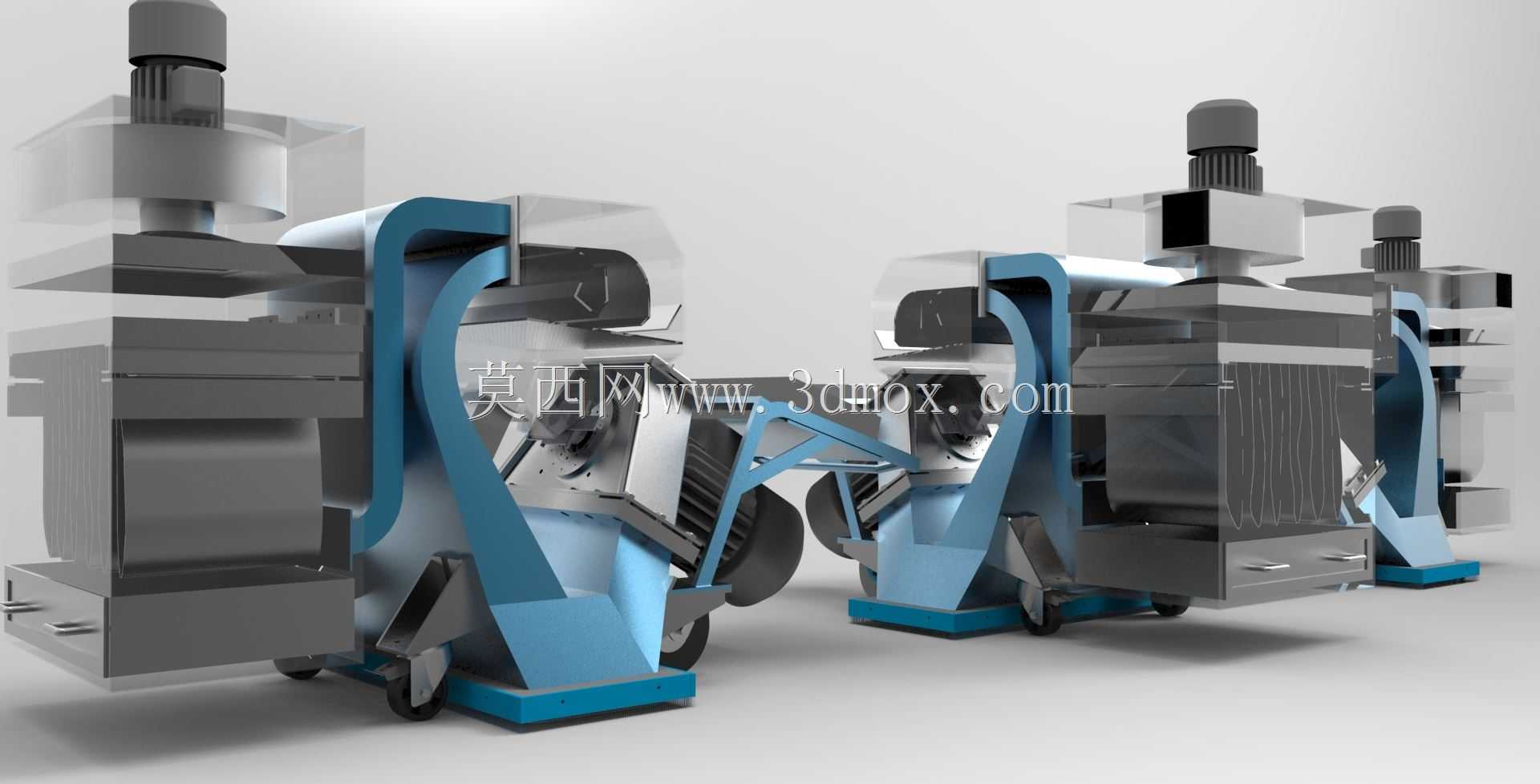

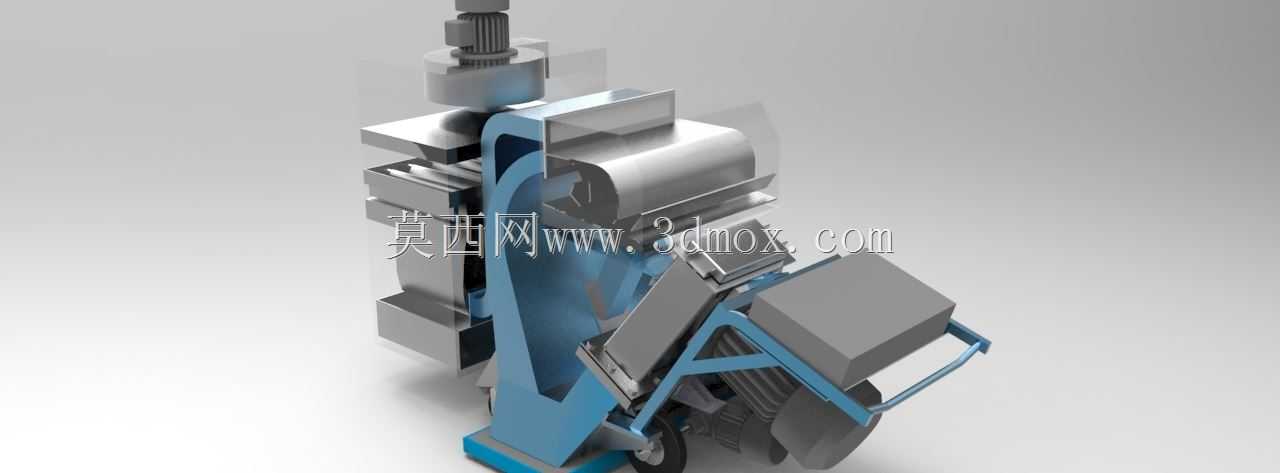

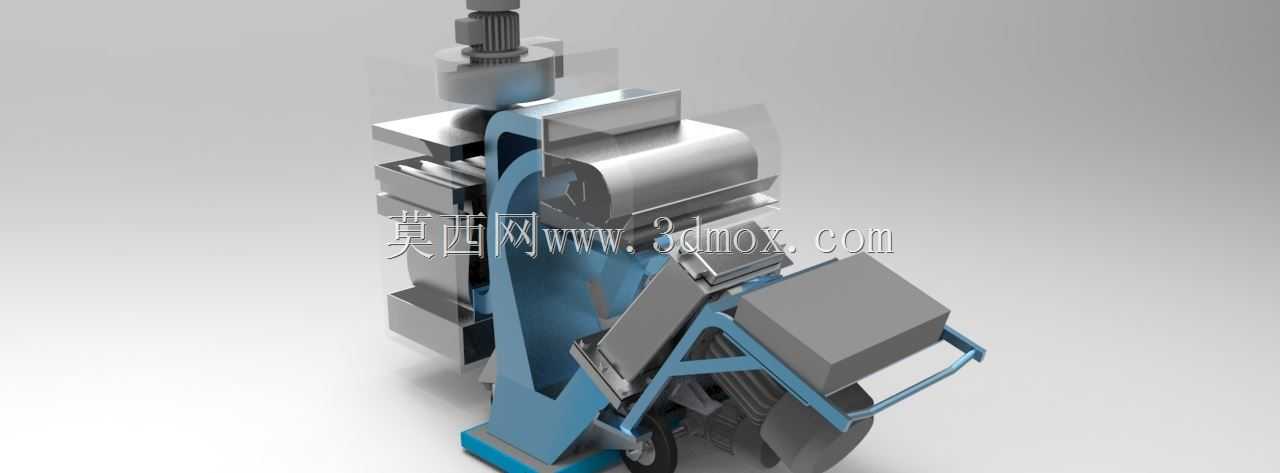

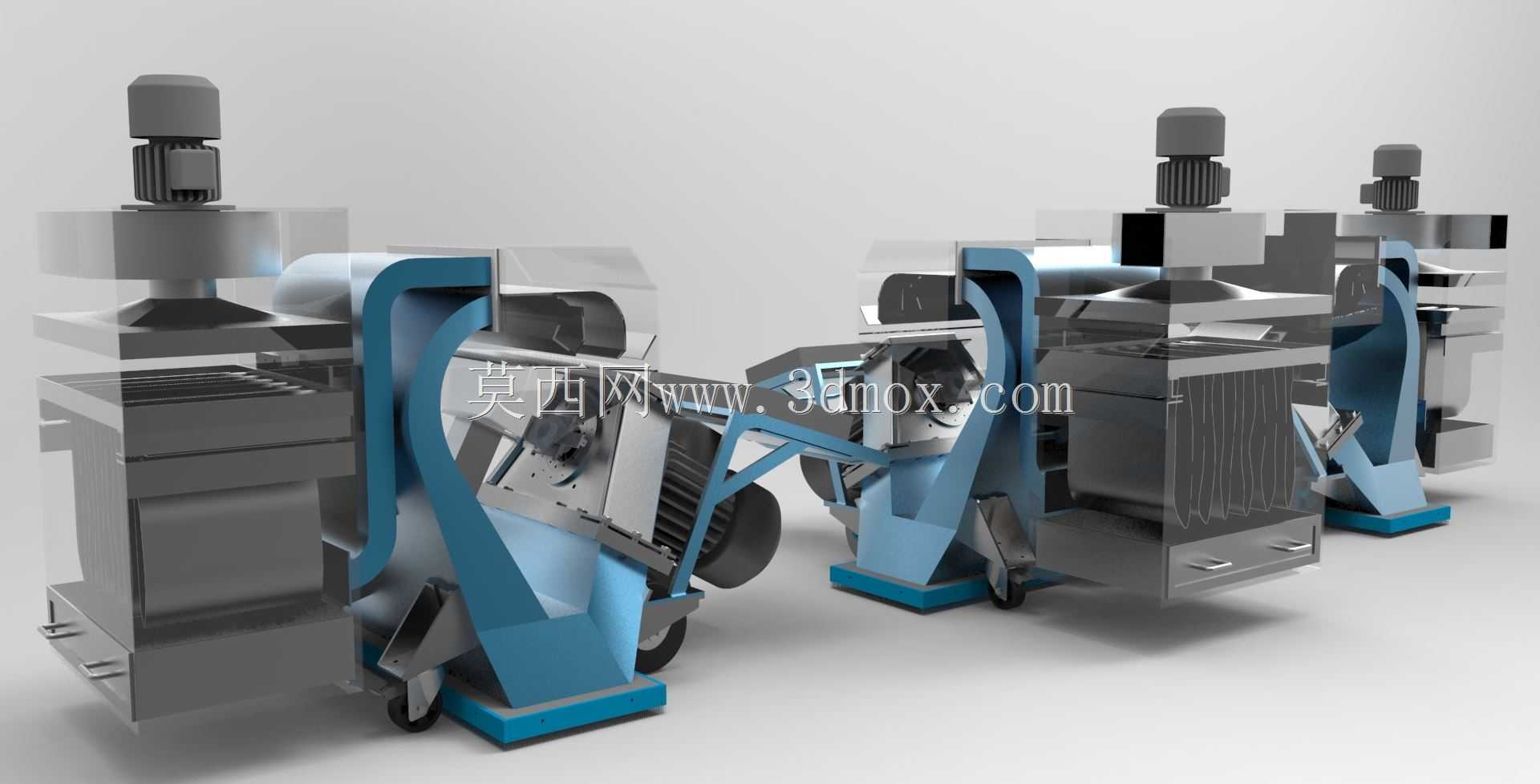

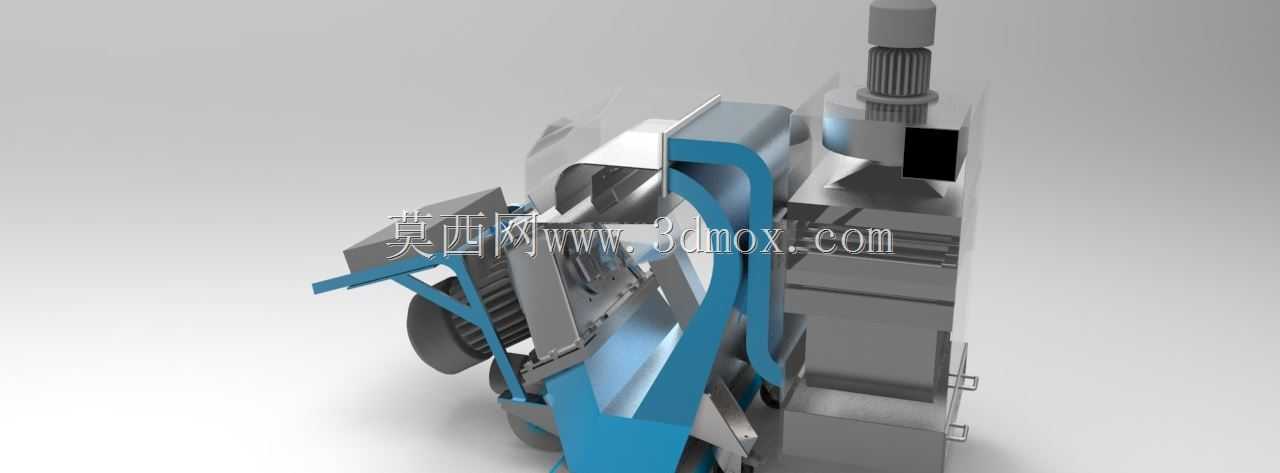

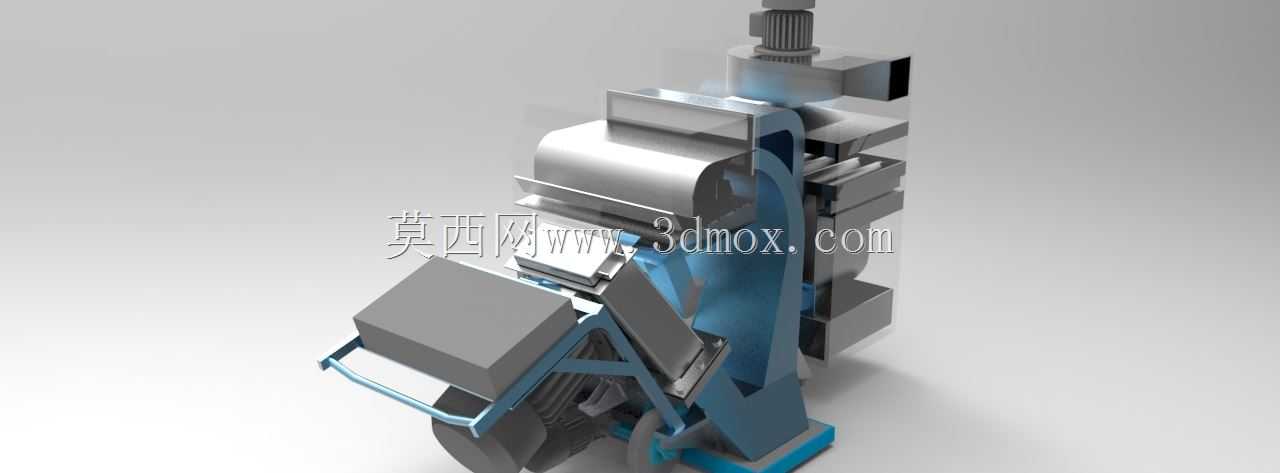

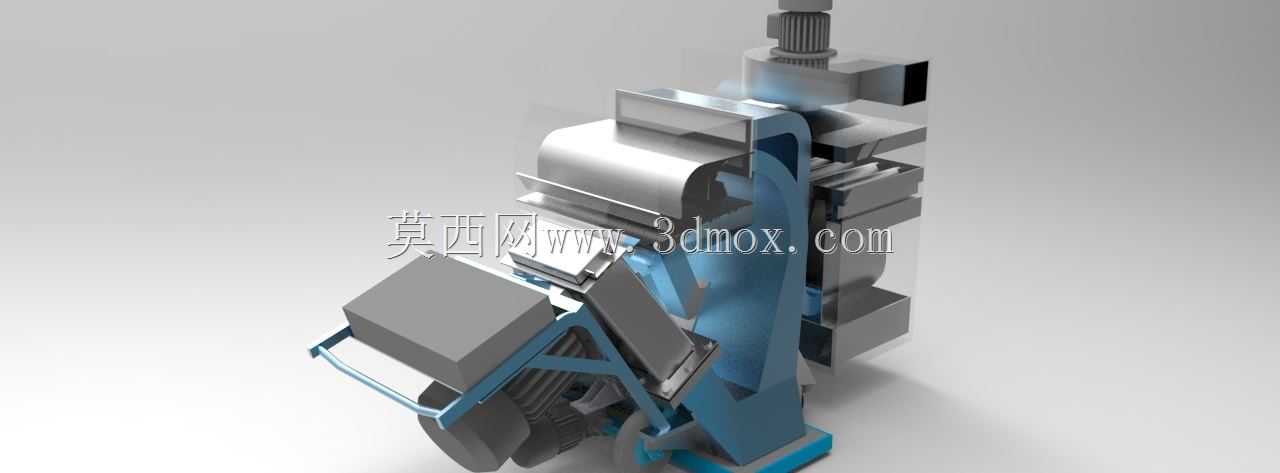

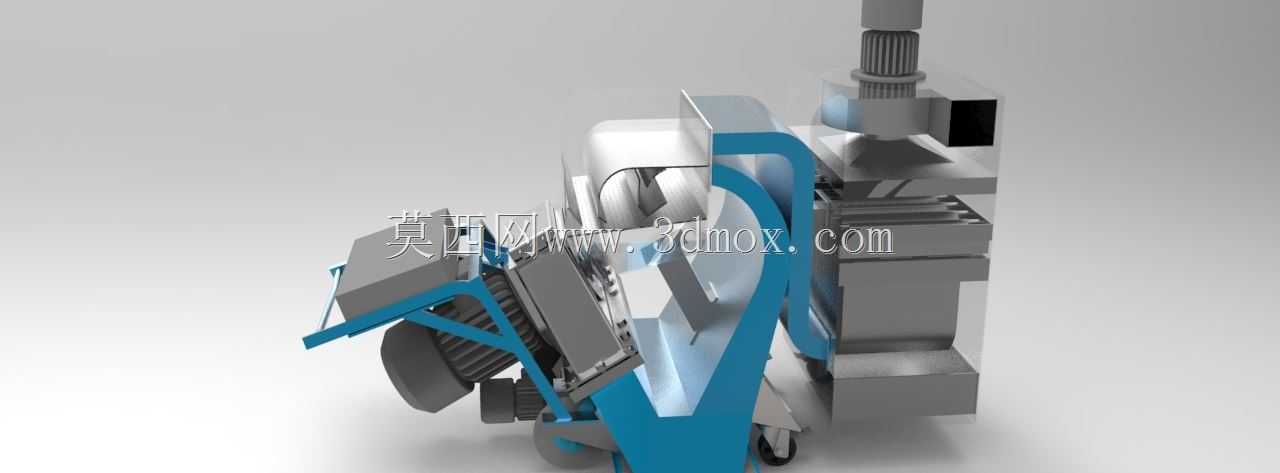

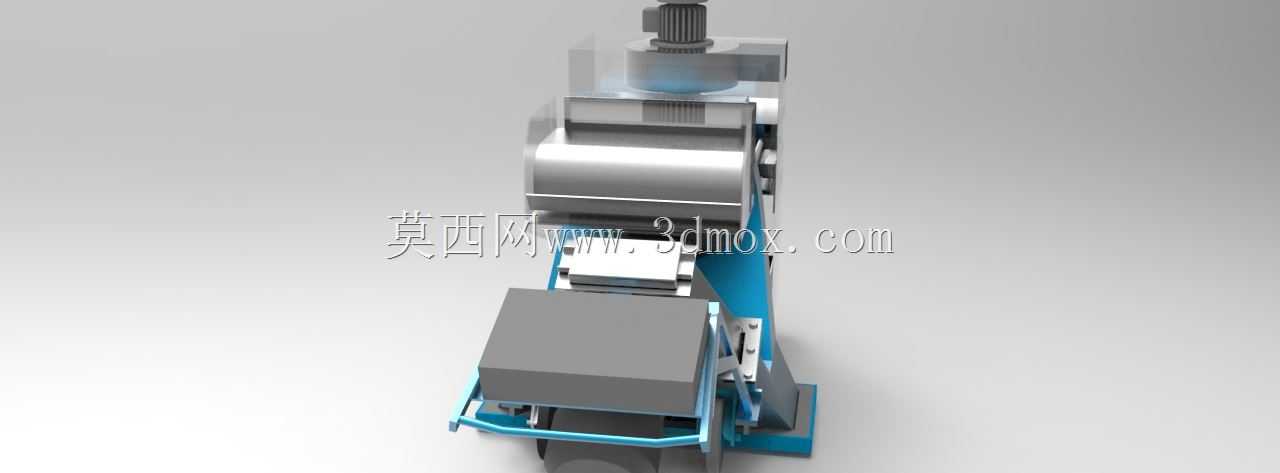

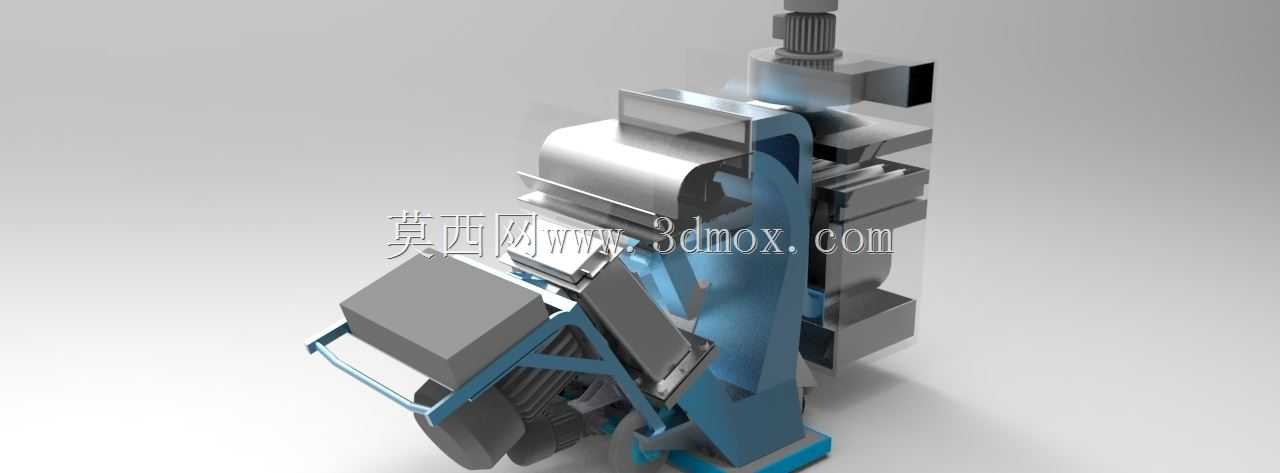

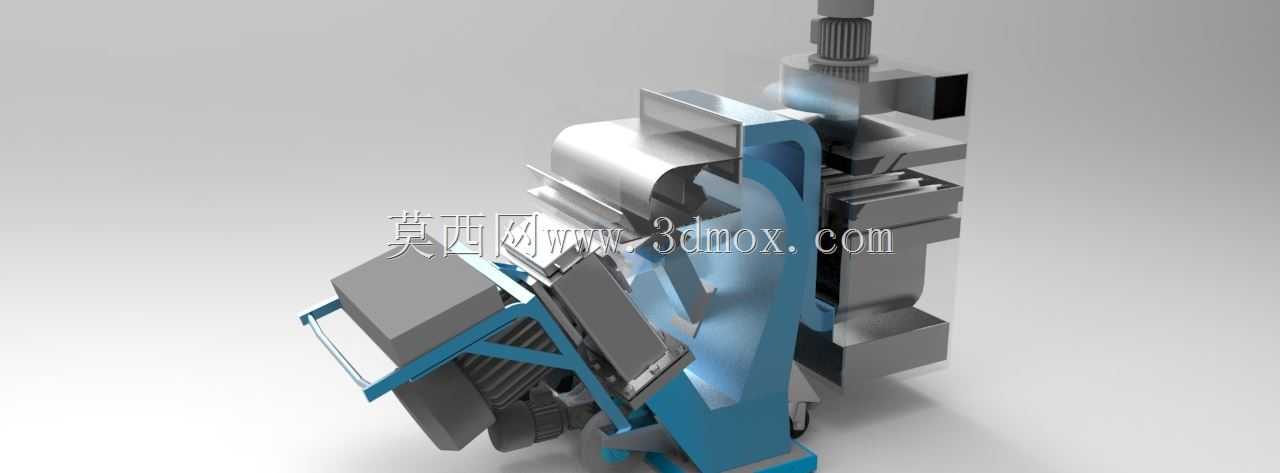

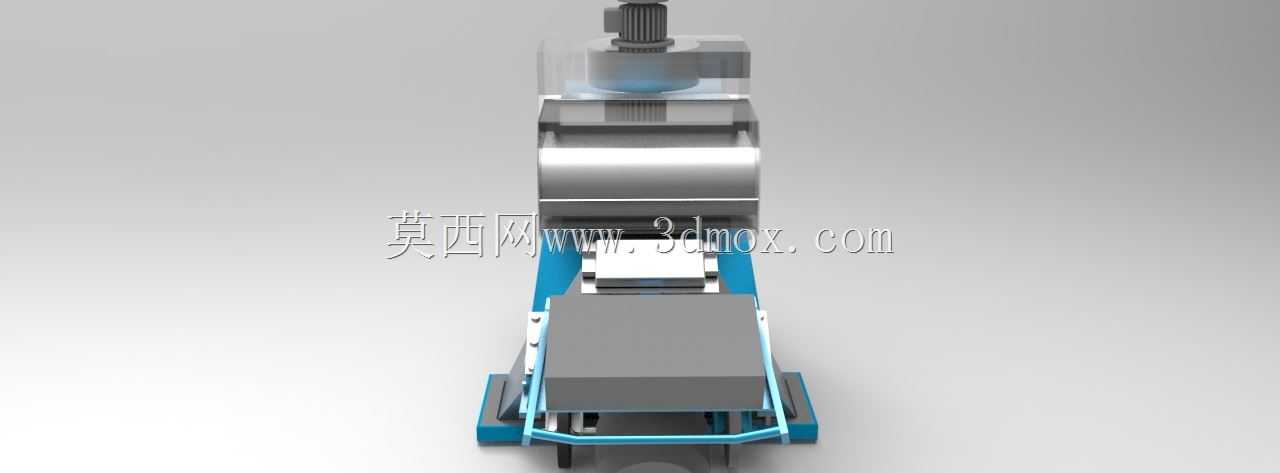

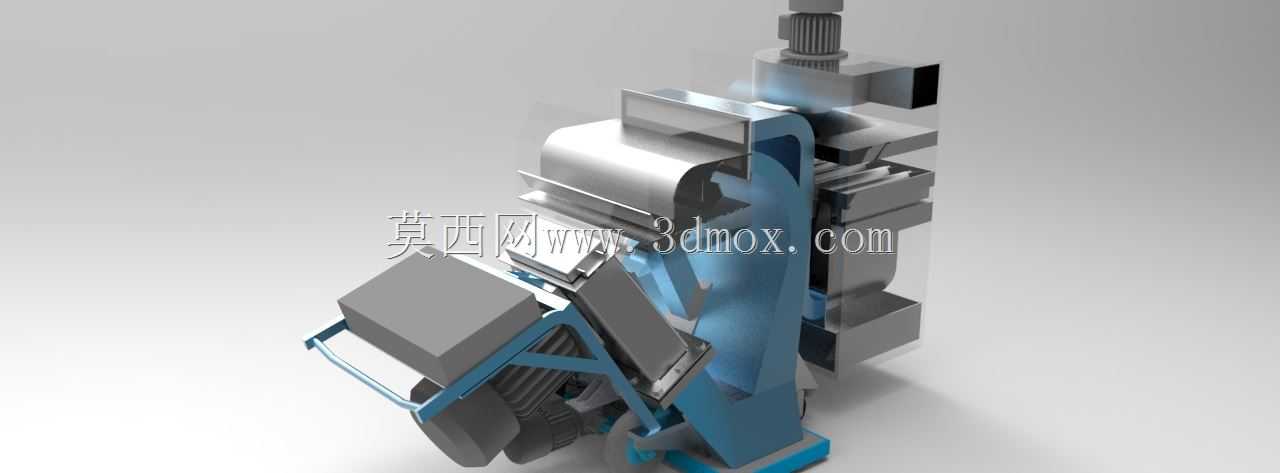

这款手推式地面作业设备主要面向建筑翻新、地坪改造场景下的旧面层破除作业，可针对环氧涂层、固化耐磨层、老旧瓷砖粘结层、地面凸起浮浆等硬质表层做冲击式破碎处理，替代传统人工手持风镐的作业模式，降低施工人员的劳动强度，同时保证作业面的处理深度均匀，避免对基层结构造成过度破坏。从结构布局来看，设备采用立式集成排布，左侧设置配重箱体平衡整机重心，作业时可抵消冲击机构产生的反向振动力，避免设备出现侧翻或偏移；中部为核心冲击执行单元，通过带传动连接驱动电机，将动力传递至偏心冲击结构，带动底部作业锤头做高频往复冲击动作，锤头工作面采用可更换式耐磨合金块设计，可根据不同作业面硬度更换对应齿形的锤头，适配混凝土地面、石材地面、沥青地面等不同基层的处理需求。右侧设置手推操作扶手，扶手角度符合人体工程学站立操作高度，操作人员无需弯腰即可掌控设备行进方向，扶手位置集成了作业启停控制开关，可在紧急状态下快速切断动力。设备底部配置带刹车的万向脚轮与定向承重轮，非作业状态下可灵活转场移动，作业时可放下底部支撑定位块，锁定设备作业位置，避免冲击过程中设备出现无规则滑移。设计过程中重点考量了作业边界的适配性，设备整体作业宽度控制在常规单人操作的合理区间，可灵活进入电梯间、走廊、狭小商铺等大型铣刨设备无法进入的狭窄作业区域，最小转弯半径可满足室内小空间转向需求；整机高度适配常规室内门洞通行要求，转场时无需拆解部件即可直接通过标准室内门。动力单元采用侧置式安装布局，预留了足够的散热空间，连续作业时可避免电机过热停机，传动带外侧设置全封闭防护壳体，防止作业过程中飞溅的碎石碎屑卡入传动结构，同时避免操作人员误触运动部件引发安全风险。设备的配重腔预留了可调节配重块安装位，可根据作业面硬度调整整机配重重量，当处理高硬度混凝土地面时增加配重块，提升锤头对地面的下压力，保证破碎效率；处理较薄的涂层作业时减少配重，避免破坏地面基层结构。整机的管线全部采用内置式排布，沿机架型材内腔走线，外部无裸露管线，避免作业过程中管线被碎石刮破或被设备轮组碾压损坏，提升设备在复杂工地环境下的可靠性。
