嵌入式电路保护用保险丝盒结构设计

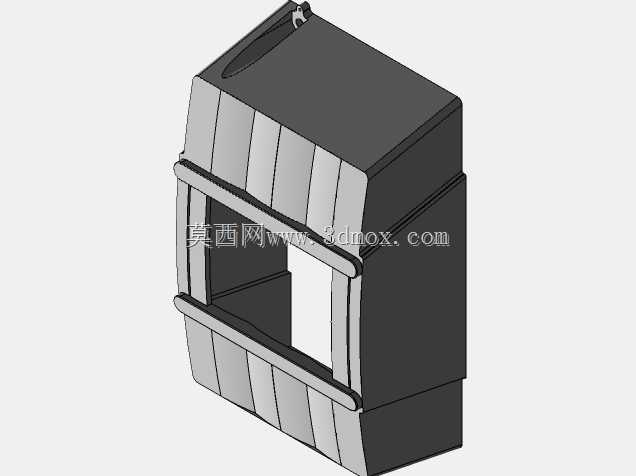

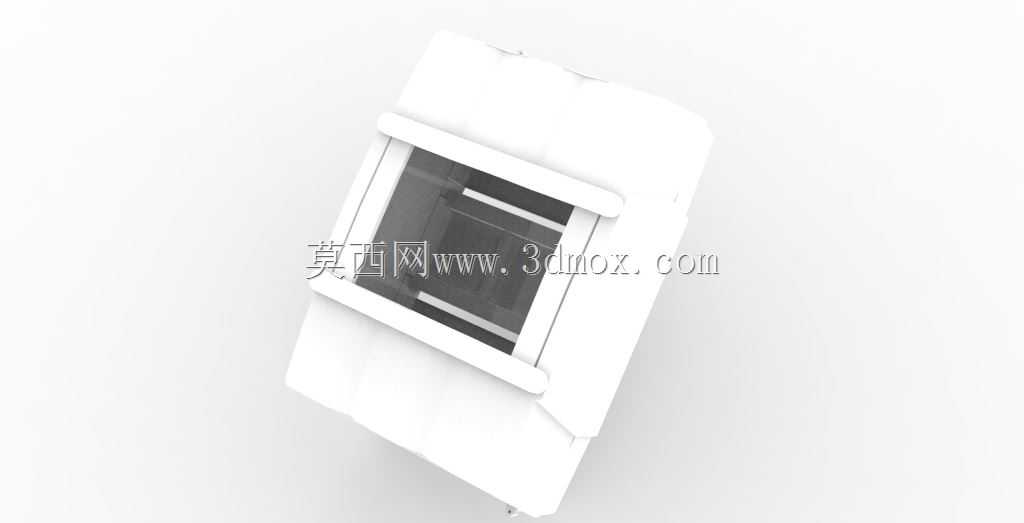

这款保险丝盒主要面向低压配电回路、小型工控设备内置电路保护场景使用，实际安装时多嵌入设备面板预留的方槽内，外露操作面与设备外表面齐平，不会额外占用设备外部安装空间，也能避免外部磕碰导致的保护件误触发或损坏。从功能设计上看，盒体采用翻盖式卡扣结构，日常状态下翻盖闭合可完全遮盖内部保险丝安装腔，隔绝粉尘、飞溅液体接触导电部位，更换保险丝时无需借助额外工具，直接抠开翻盖即可完成熔芯的拆装更换，操作门槛低，适合现场运维人员快速作业。

设计过程中优先考虑了安装适配性，盒体侧边设置了弹性卡爪结构，卡入面板安装孔后可自动张紧固定，无需额外打螺丝或使用粘接剂，安装效率比传统螺丝固定式保险丝盒提升近六成，同时卡爪的适配面板厚度范围覆盖1mm到3mm，可兼容常见的冷轧钢板设备面板、ABS塑料设备外壳等多种安装基材。盒体内部的熔芯安装槽采用标准化尺寸设计，可适配同规格的插片式保险丝，槽位旁预留了标识刻印区域，可直接标注对应回路的额定电流、回路编号，方便后期运维排查故障。

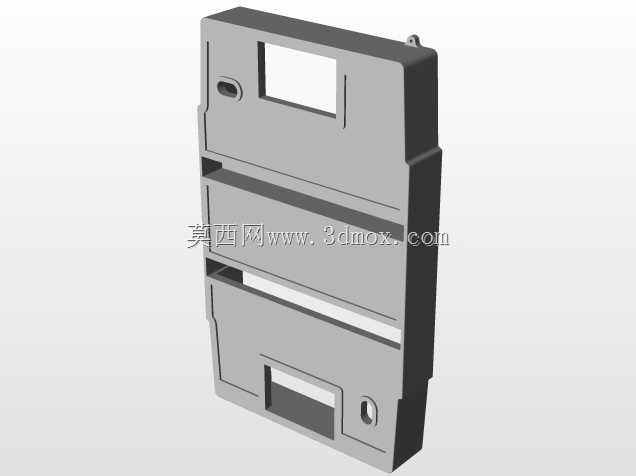

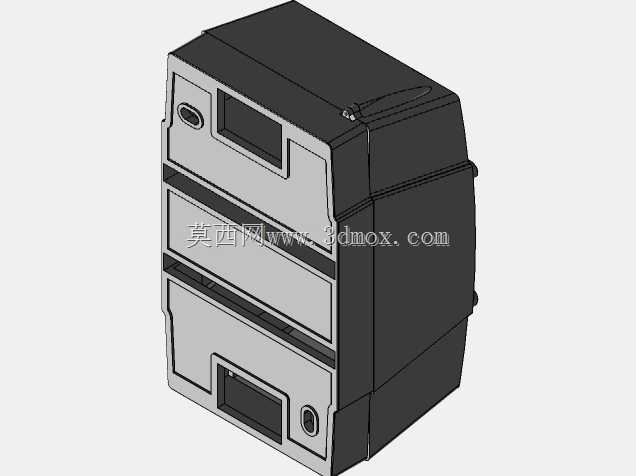

外形设计上整体采用方正切角造型，边角做了R2的圆角过渡，既避免安装时锐边划伤操作人员，也能减少注塑生产时的应力集中问题，提升塑件成品率。翻盖与盒体的连接采用一体式塑料铰链，省去了额外的金属转轴零件，降低整体装配复杂度，铰链处做了减薄应力槽设计，反复开合寿命可达千次以上，不会出现铰链断裂的问题。盒体内部的导电接触件采用铜质镀锡材质，接触电阻低，长期通电运行时温升控制在安全范围内，不会因接触不良导致局部过热引发安全隐患。

实际选型使用时，需要注意安装开孔尺寸需匹配盒体的嵌入段外形尺寸，预留0.2mm到0.3mm的安装间隙，避免开孔过小导致盒体无法卡入，开孔过大则会出现安装后松动、缝隙不均的问题。接线部位设置在盒体背部，采用插片式接线端子，接线时可直接将导线端的冷压端子插接到对应位置，接线牢固不易松脱，同时背部的接线端做了防呆设计，不同极性的端子尺寸存在差异，可避免接线时接反导致的电路故障。整体结构没有多余的复杂零件，所有塑件均采用阻燃ABS材质注塑成型，满足低压电器的阻燃等级要求，即使内部保险丝熔断时产生瞬时高温，也不会引燃盒体造成火情扩散。
