6305型深沟球滚动轴承结构建模

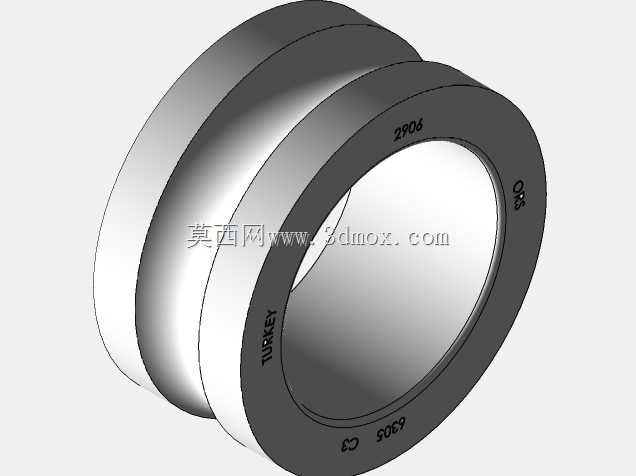

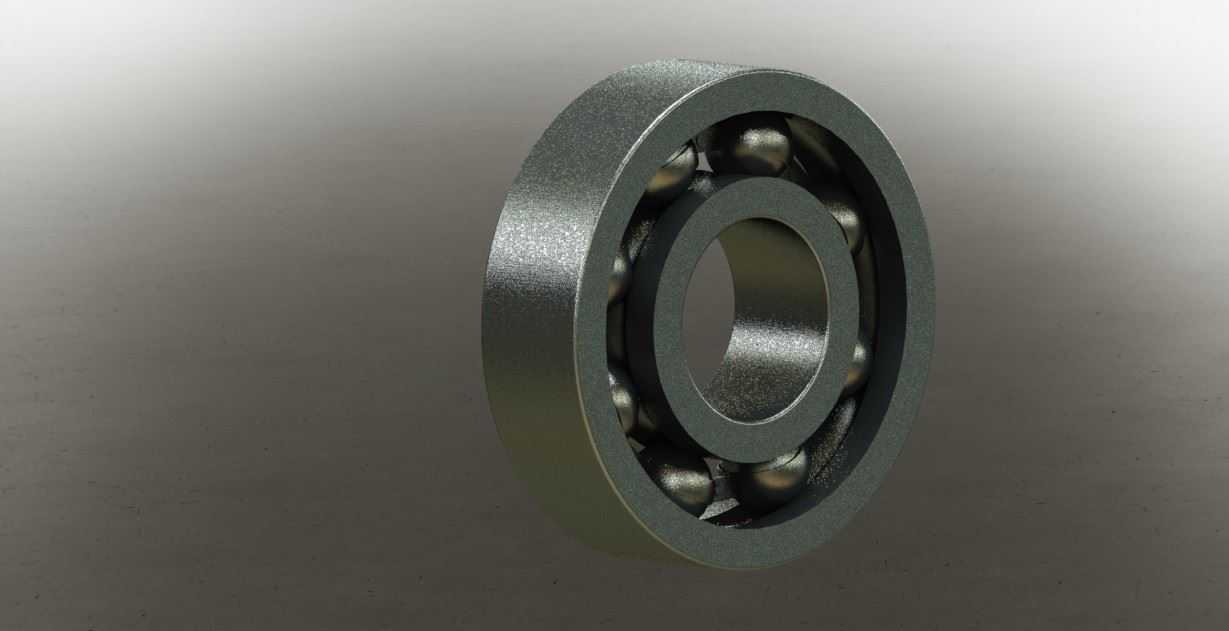

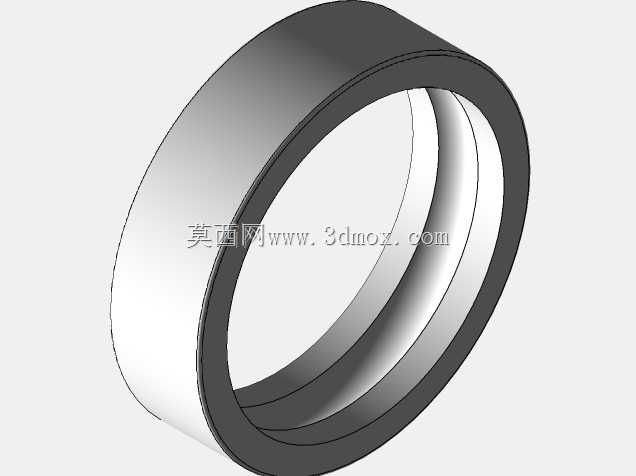

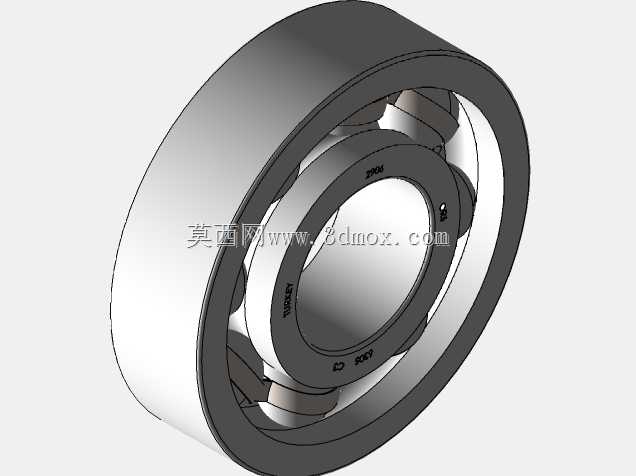

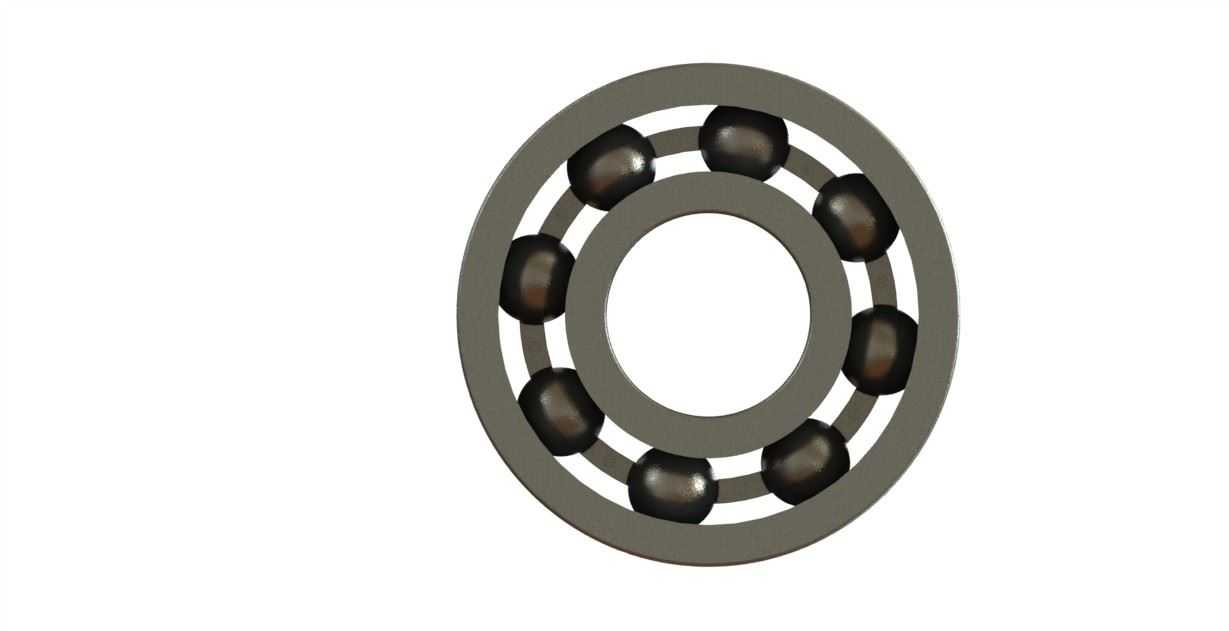

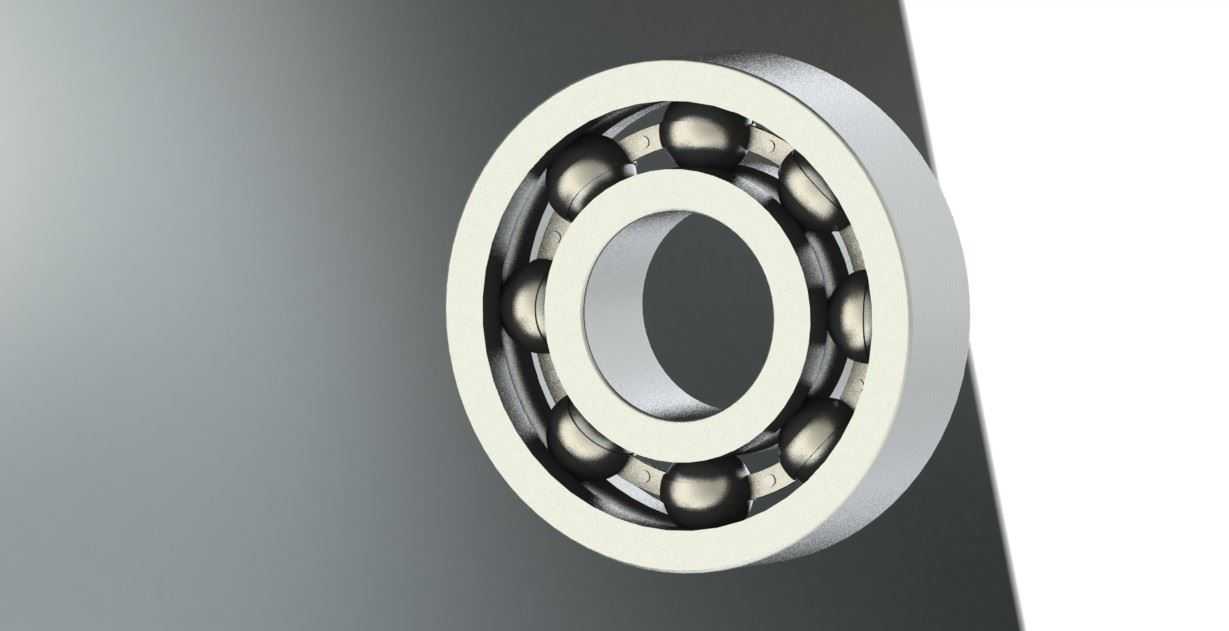

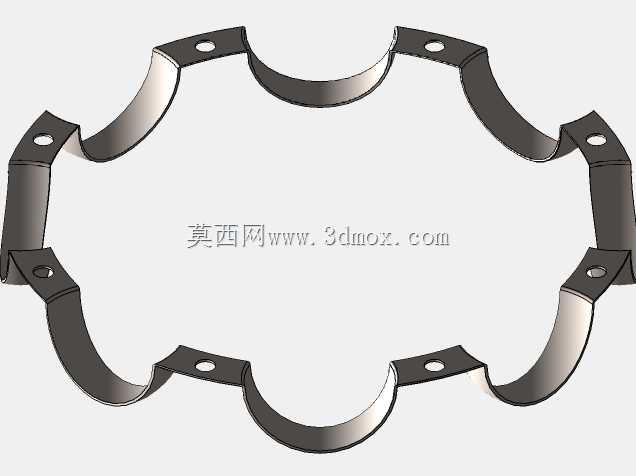

在做传动系统选型匹配时，6305规格的深沟球轴承是应用覆盖面极广的一类旋转支撑部件，从普通的异步电机输出端、中小型输送机辊筒支撑、机床进给轴辅助支撑，到农用机械的旋转铰接位、家用机电产品的转动结构，都能见到这类轴承的应用场景。这款轴承的建模完全还原了实物的装配关系，内圈与轴采用过盈配合的安装基准设计，外圈与轴承座孔采用过渡配合的公差匹配思路，建模时严格遵循标准件的尺寸边界，内径、外径、宽度尺寸完全符合6305的通用规格，安装时无需额外修改适配尺寸，可直接调用到装配体中完成配合约束。从结构设计逻辑来看，这类深沟球轴承的滚道采用圆弧曲率匹配钢球直径的设计，钢球均匀分布在内外圈滚道之间，依靠保持架实现等间距分隔，避免钢球在运转过程中发生相互摩擦碰撞，既能够承受径向方向的额定载荷，也可以承受一定比例的双向轴向载荷，适配中等转速下的长期运转工况。建模过程中还原了保持架的兜孔结构，每个兜孔与钢球之间预留了合理的运转间隙，不会出现干涉卡滞的问题，内外圈的倒角、密封槽位也完全按照实物结构还原，在做装配干涉检查时，可以直接验证轴肩高度、轴承座孔挡边高度是否符合安装要求，避免实际装配时出现轴承无法定位、密封件挤压变形的问题。在设备维护场景中，这类标准轴承的互换性极强，只要是符合6305规格的产品，不同厂商的同精度等级产品都可以直接替换使用，建模时保留了所有结构细节，不管是做整机的运动仿真，还是做装配工艺的模拟，都可以直接调用，不需要二次修改结构。很多工程师在做小型传动设备设计时，往往会忽略轴承安装位的尺寸公差匹配，要么轴肩过高导致轴承拆卸困难，要么挡边高度不足导致轴承运转时发生窜动，这个模型的尺寸边界完全参照标准规范制作，在调用时可以直接参考模型的安装面尺寸来设计轴和轴承座的配合结构，减少选型和建模阶段的尺寸核对工作量。另外，这款轴承的钢球排布数量、滚道深度都经过实际结构校核，在做有限元受力分析时，可以直接导入模型划分网格，模拟不同载荷下的接触应力分布，为传动系统的寿命核算提供准确的模型基础。
