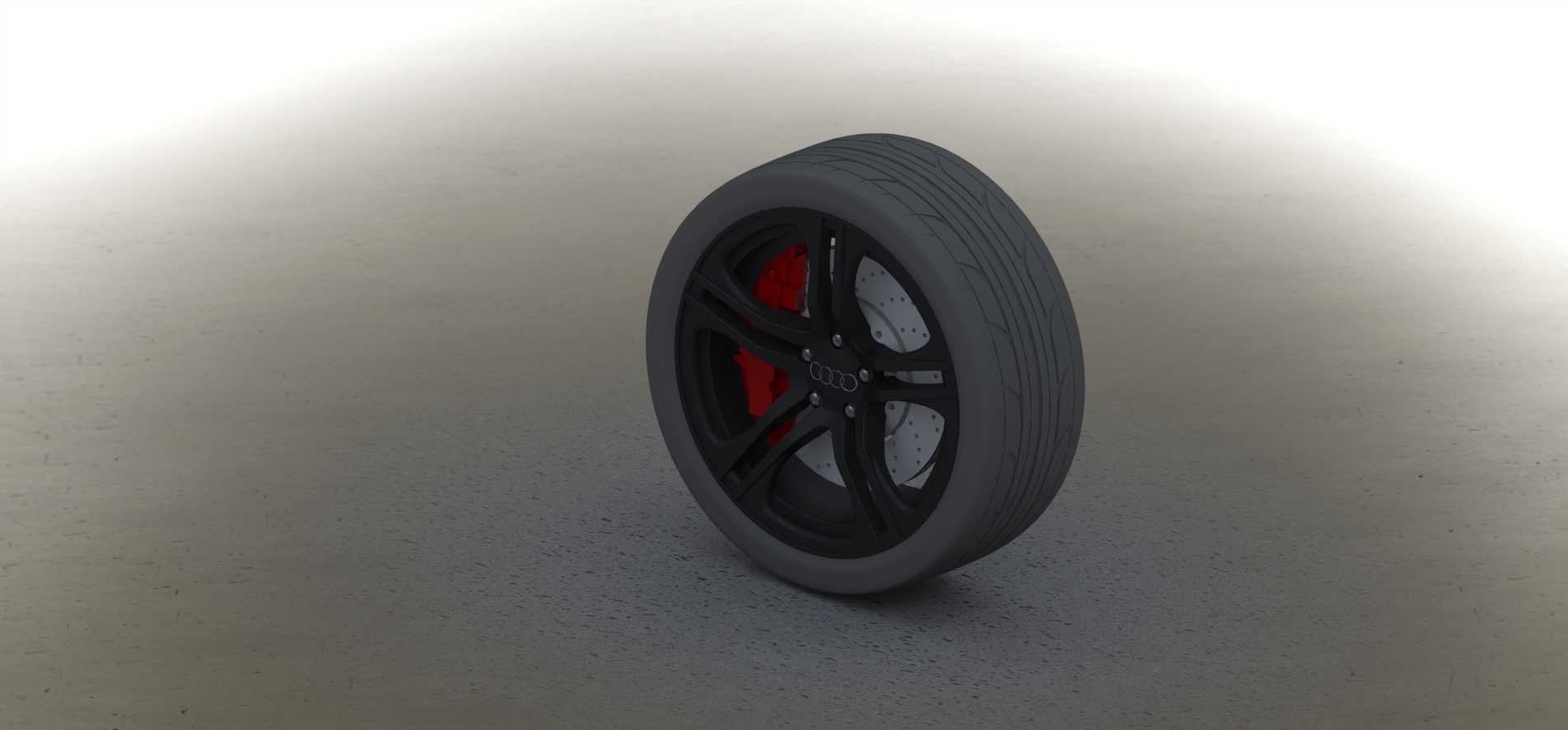

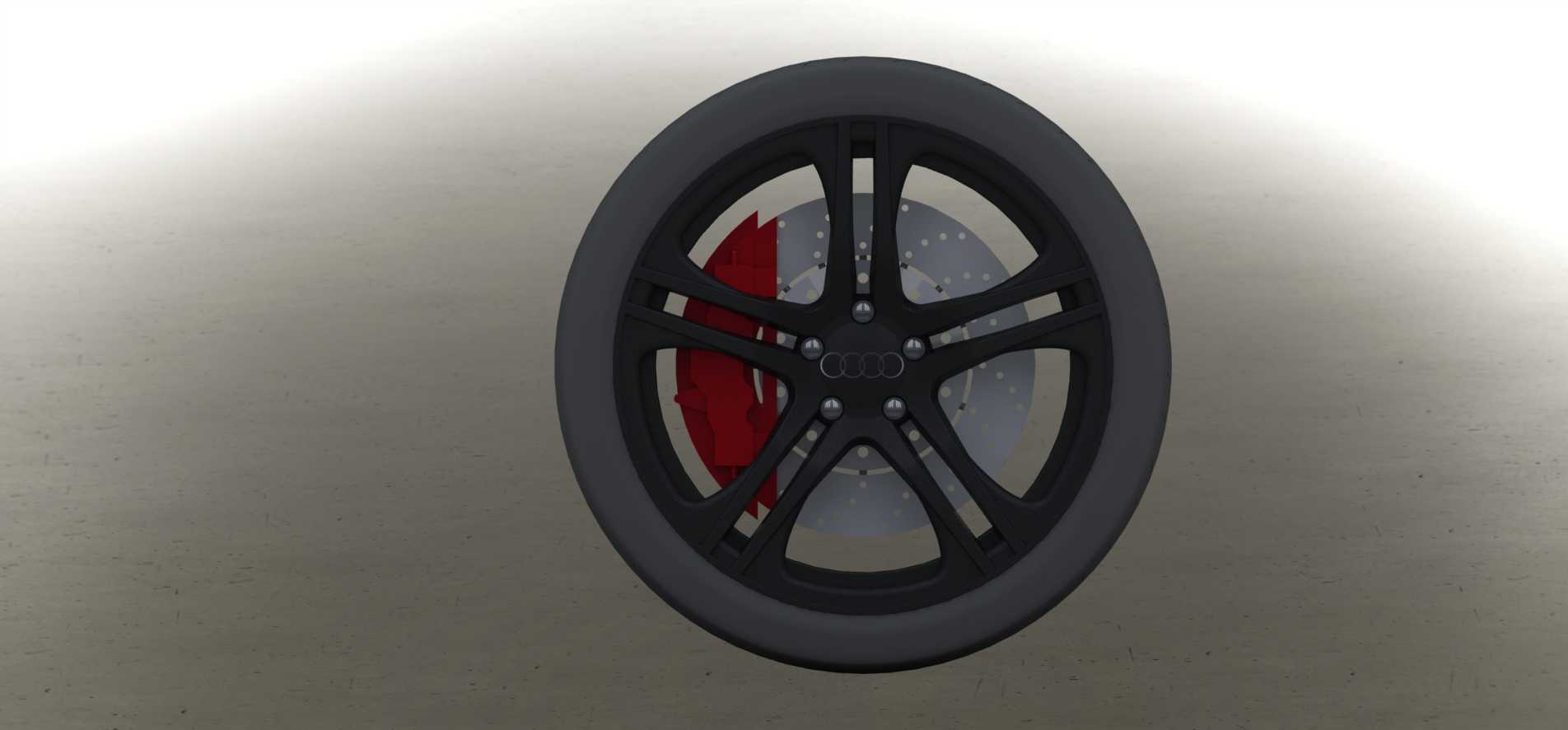

乘用车带轮毂轮胎制动总成结构设计

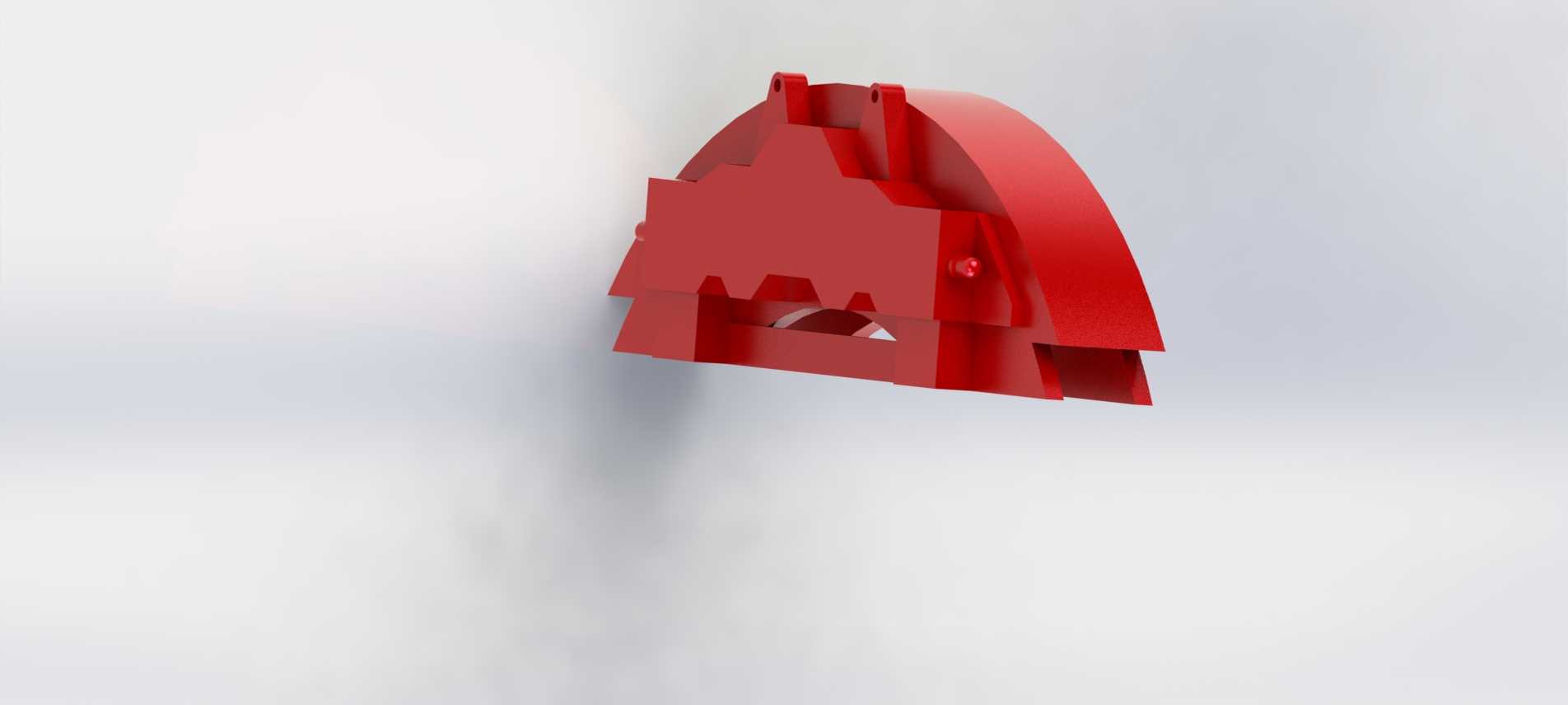

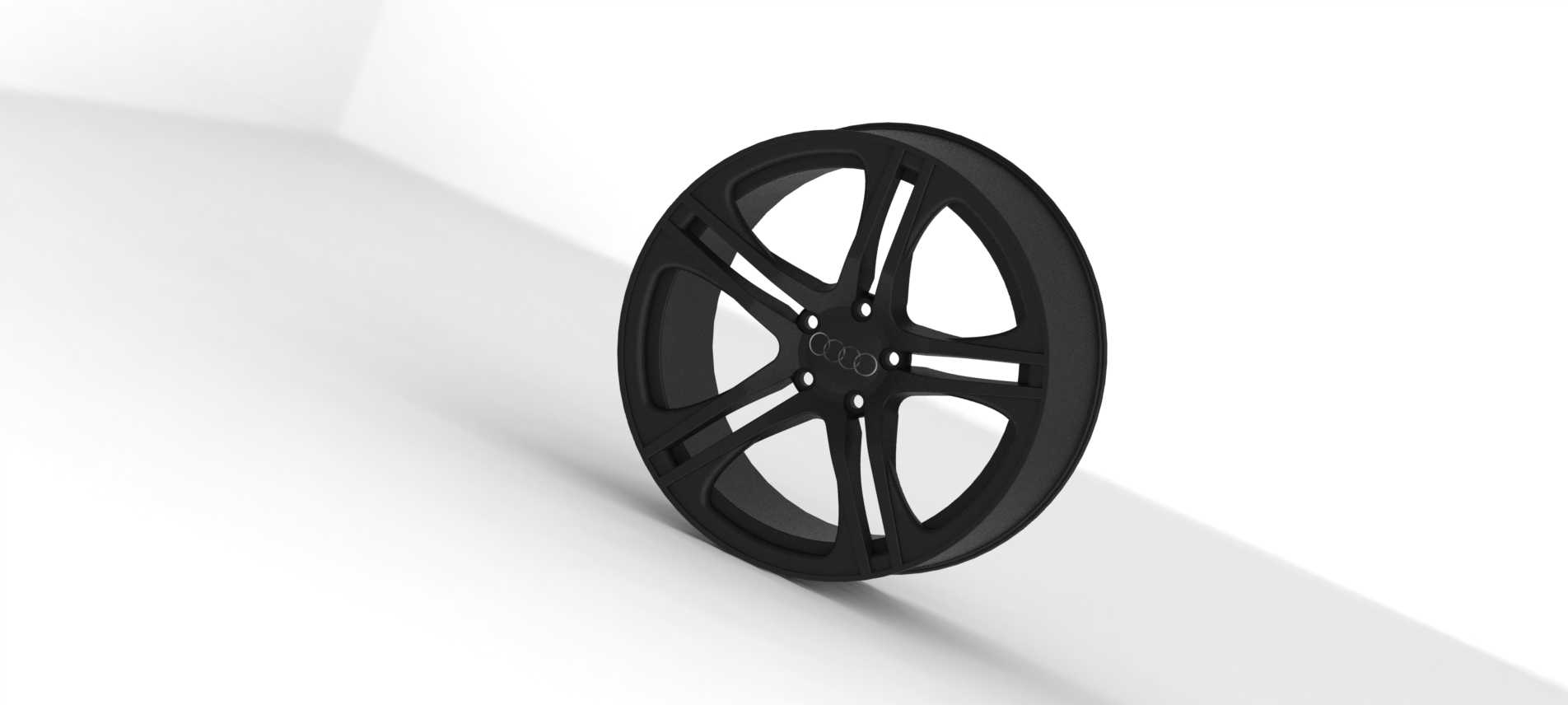

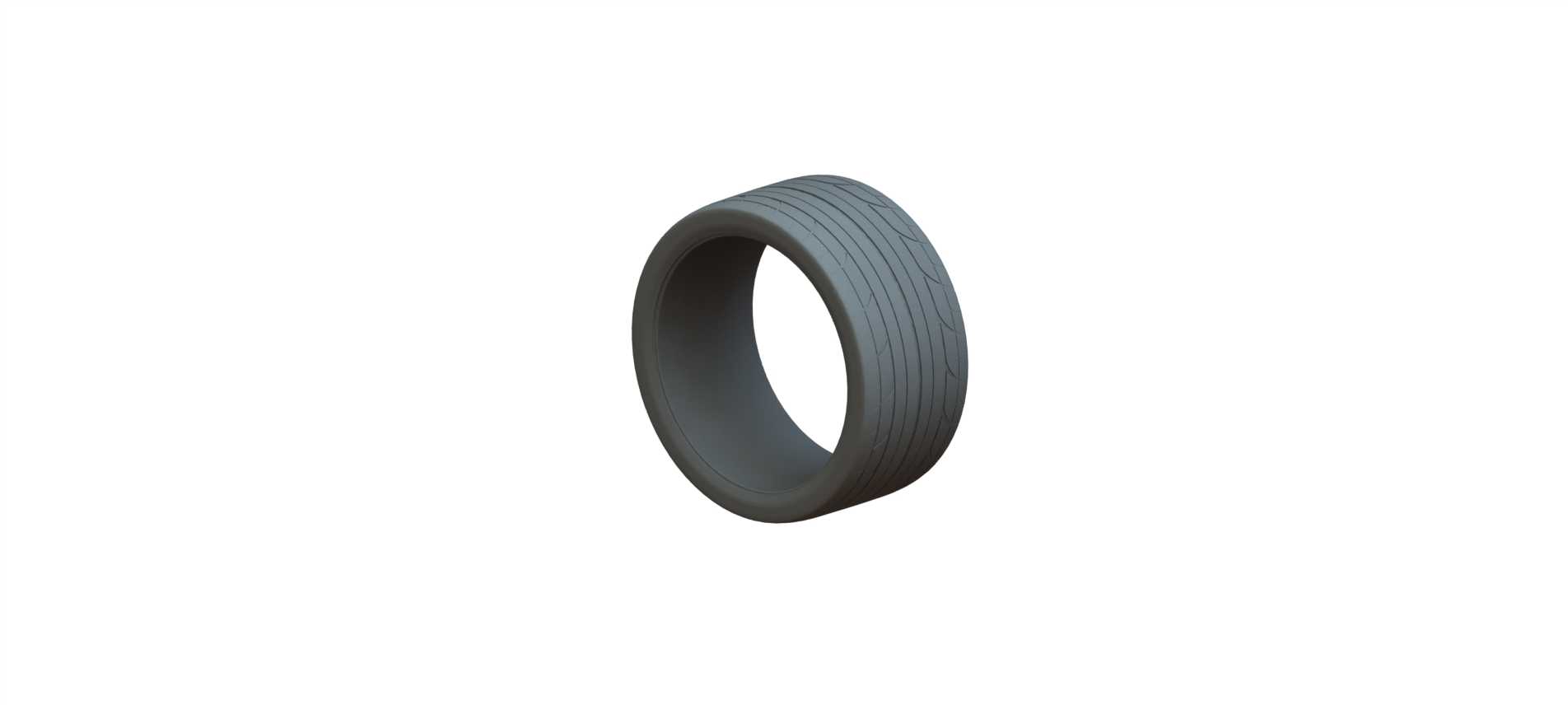

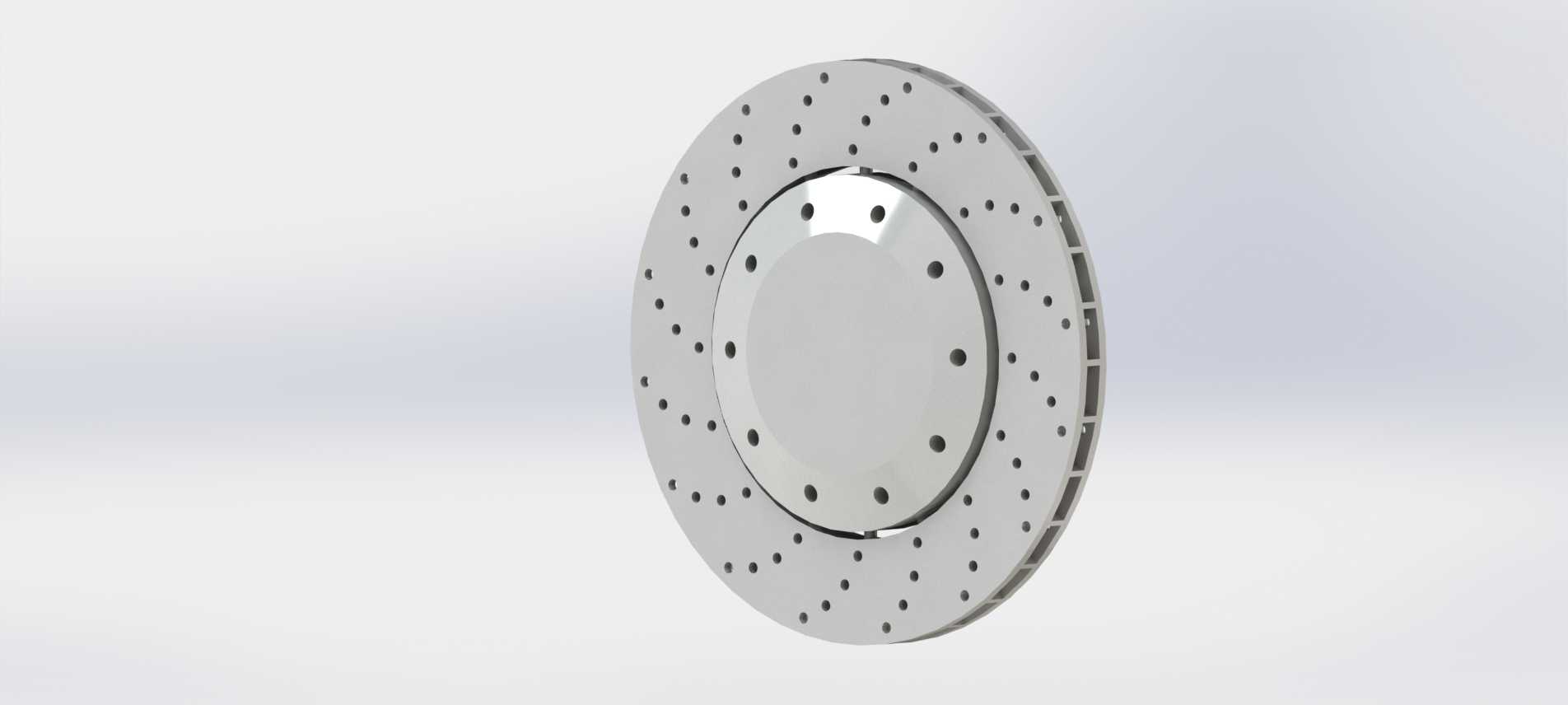

这套行走制动集成部件，主要面向普通家用乘用车的前桥转向轮配套场景，日常行驶中承担承载车身重量、传递驱动力制动力、缓冲路面颠簸的核心作用，同时要配合转向系统完成车轮角度偏转，是底盘行走系统里直接关联行驶安全与操控质感的核心组件。设计初期最先锁定的是安装边界约束，轮毂的PCD节圆直径、中心孔尺寸、偏距数值都严格对应主流A级乘用车的转向节安装接口，不需要额外加装转接法兰就能直接适配对应车型的羊角结构，刹车盘的安装孔位也和轮毂轴承单元的固定点位完全匹配，避免装车后出现动平衡偏差、高速抖动的问题。轮胎部分选用了常规民用轿车的子午线轮胎结构，胎面花纹做了兼顾干湿地抓地力的沟槽布局，胎侧的厚度设定兼顾了滤震性能与过弯侧倾支撑性，轮胎与轮毂的配合直径严格遵循过盈配合公差范围，充气后不会出现滑转漏气的问题，轮辋的边缘凸台高度也符合轮胎脱圈阻力的强制要求，极端工况下轮胎不会从轮辋上脱出。制动部分采用了常见的浮钳式盘刹结构，卡钳内置的活塞回位结构可以保证松开刹车后刹车片与刹车盘之间保留合理间隙，不会出现拖磨发热的问题，刹车盘采用通风盘结构，内部的散热风道可以在连续制动时快速带走摩擦产生的热量，避免热衰减导致制动力下降，卡钳的安装支架直接固定在转向节的预留点位上，制动管路的接口位置也做了避让，不会在车轮转向、上下跳动时和周边的悬架摆臂、减震器部件发生运动干涉。轮毂采用了多辐条的造型设计，除了外观层面的考量，辐条的分布角度与截面厚度都经过受力校核，既能承受过弯时的横向载荷、过颠簸路面时的纵向冲击，也预留了足够的空间容纳制动卡钳，不会出现轮毂内壁和卡钳摩擦的问题。整个总成的装配逻辑完全遵循实车装配流程，从轮毂轴承单元、刹车盘、防尘挡板、制动卡钳到轮毂、轮胎的装配层级清晰，每个连接部位的紧固点位都做了对应标识，做运动仿真时可以模拟车轮转动、刹车卡钳夹紧、悬架跳动时的全行程运动状态，不会出现部件穿模、干涉的问题，不管是用于底盘结构教学演示，还是新车型开发阶段的底盘布局校核，都能直接复用相关结构参数，减少重复建模的工作量。
