自行车辐条式无内胎充气车轮结构

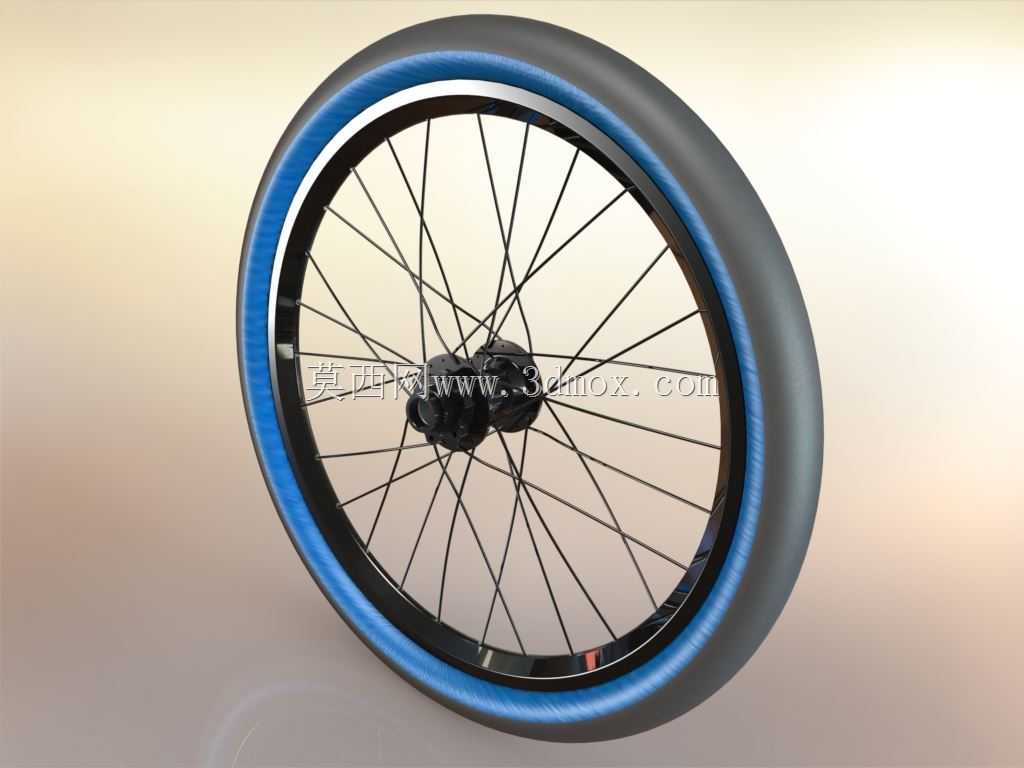

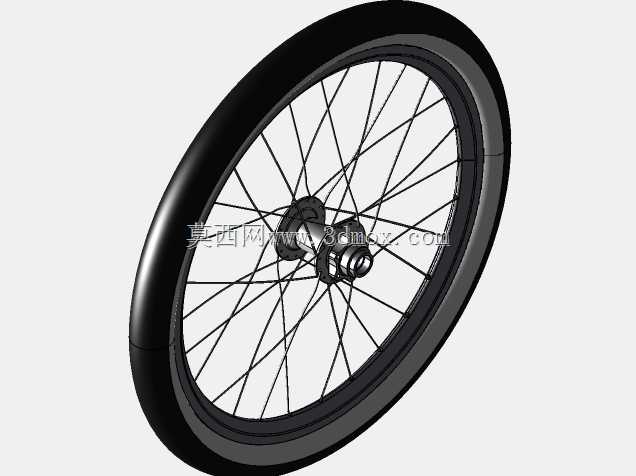

日常通勤、山地越野、公路竞速等不同骑行场景下，车轮作为直接接触地面的承载部件，其结构可靠性直接决定骑行安全与体验，这款无内胎车轮的设计，正是针对传统有内胎结构爆胎后快速失压、补胎流程繁琐的痛点优化而来。从结构设计逻辑来看，这款车轮取消了独立内胎部件，依靠轮辋与轮胎胎圈的精密配合实现密封，搭配专用气门嘴直接向轮胎内腔充气，胎圈与轮辋的贴合面做了平滑过渡处理，避免尖锐棱角切割轮胎密封层，同时轮辋边缘的胎圈座设计了匹配轮胎胎唇的卡槽结构，充气后胎唇在气压作用下卡入卡槽，形成可靠的密封边界，即便遭遇小尺寸异物穿刺，轮胎内部的自补液也能快速封堵穿孔，不会出现瞬间失压的危险情况。轮组采用辐条式支撑结构，多根辐条以花鼓为中心呈放射状均匀排布，通过调整每根辐条的张紧度可以校准轮圈的径向跳动与端面偏摆，相比一体轮结构，辐条轮在遇到路面冲击时能通过辐条的微小形变吸收部分震动，兼顾轻量化与抗冲击性能，花鼓内部预留了标准轴承安装位，可适配常规快拆或桶轴安装方式，能兼容多数市售自行车前叉、后叉的安装尺寸。设计过程中需要重点把控几个核心边界：轮辋的外径尺寸匹配对应规格的无内胎轮胎，胎圈座的直径公差控制在极小范围内，公差过大会导致密封不足漏气，公差过小则会造成轮胎安装困难；辐条的排布角度与张紧力经过反复校核，确保在额定载荷下轮圈不会出现局部形变，花鼓的轴芯长度、法兰盘间距符合通用安装标准，不需要额外改装就能直接替换同规格的传统有内胎轮组。实际使用中，这类无内胎车轮的滚动阻力更低，因为取消了内胎与外胎之间的摩擦损耗，同时维护成本更低，小穿刺不需要拆解轮胎即可完成补漏，适合长距离骑行、非铺装路面骑行等场景，建模过程中还原了轮辋的密封槽结构、辐条的交叉排布方式、花鼓的轴承安装位等细节，可直接用于结构验证、骑行装备研发的参考。
