便携式快速轮胎拆卸专用工具结构设计

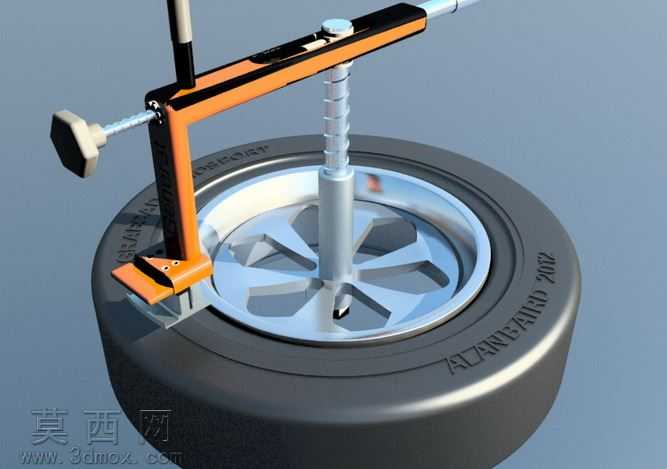

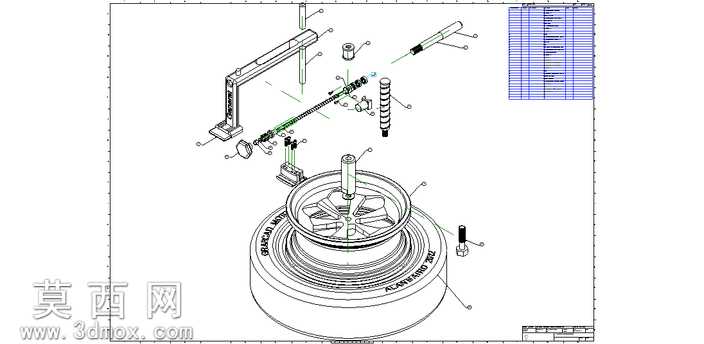

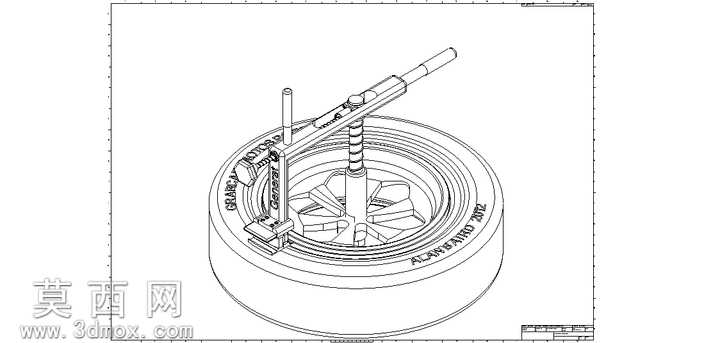

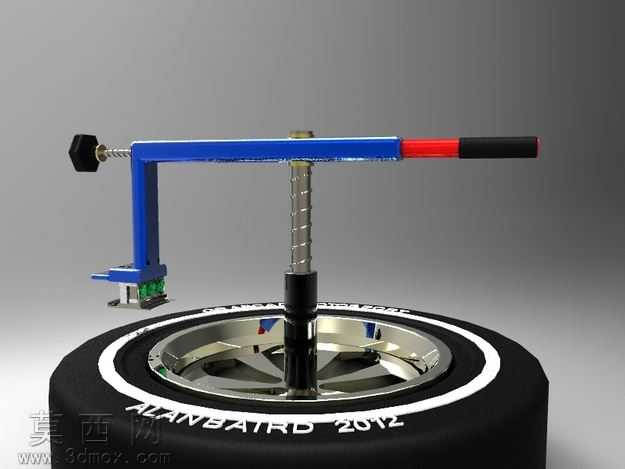

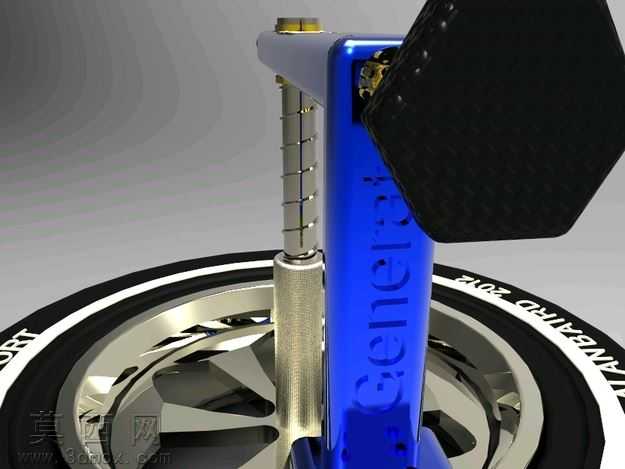

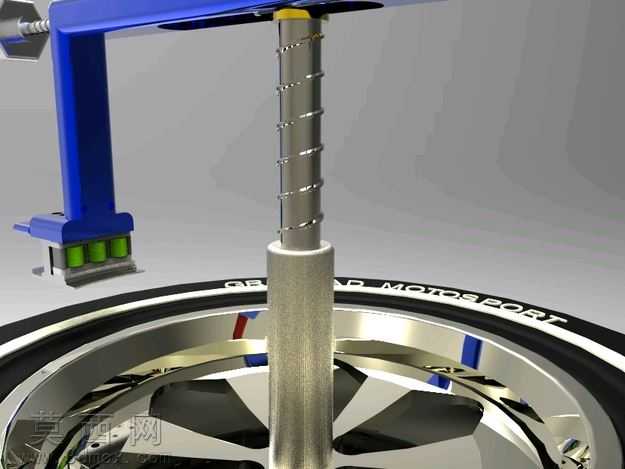

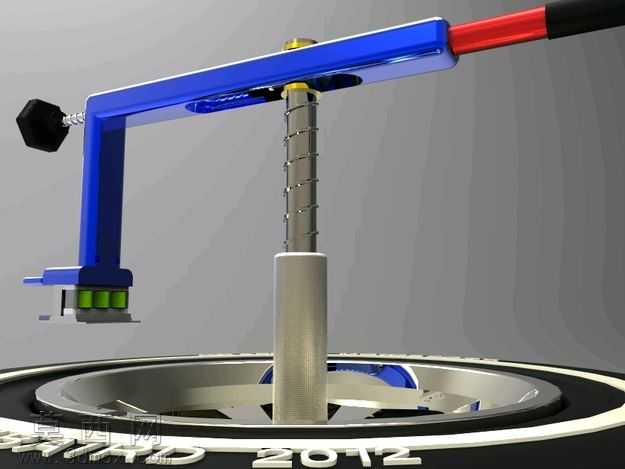

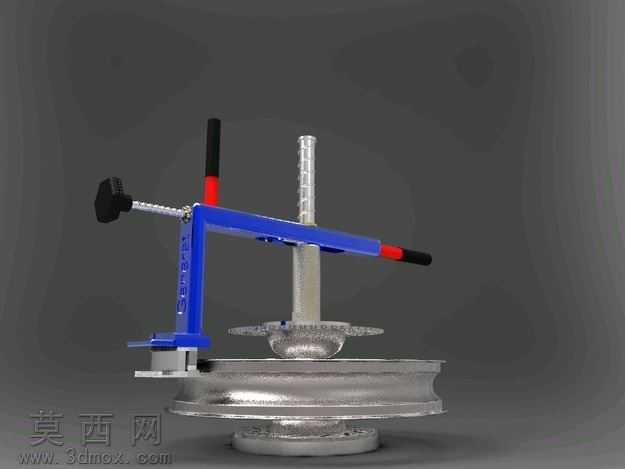

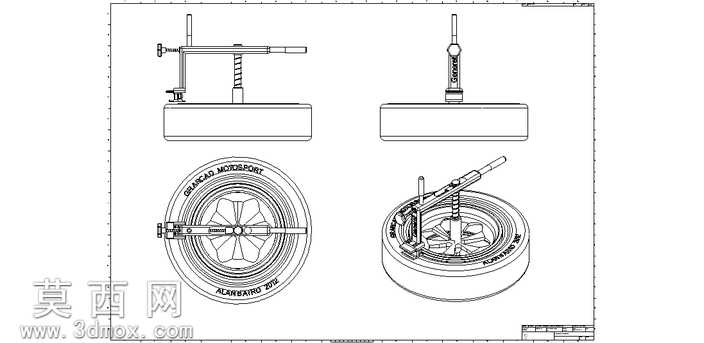

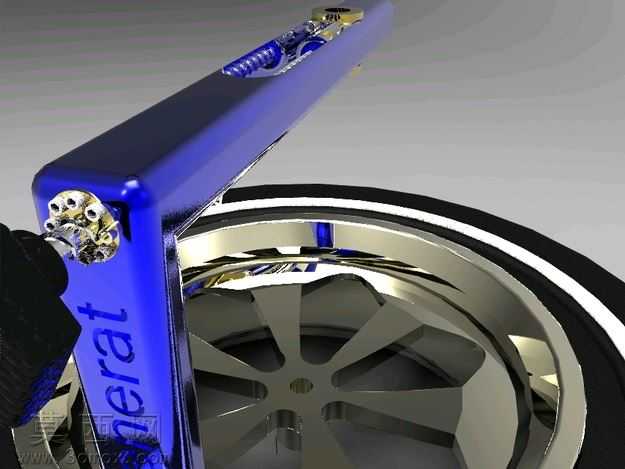

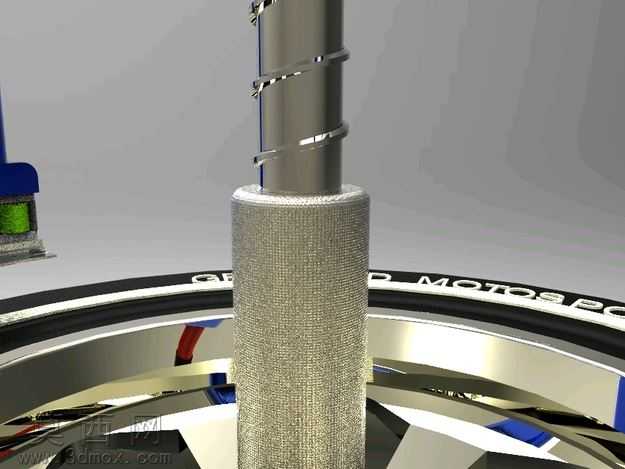

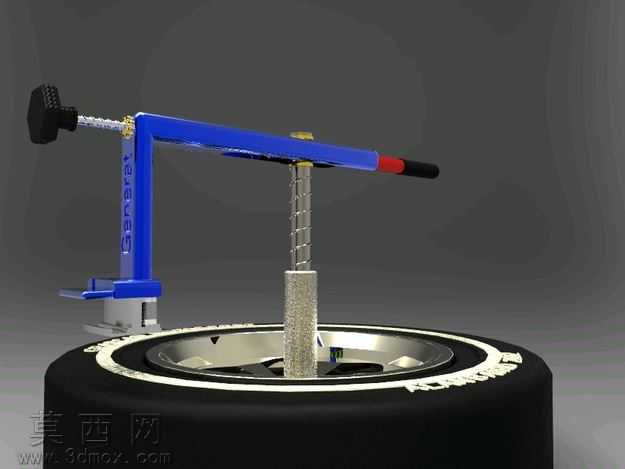

本作品为面向轮胎维修场景设计的快速轮胎拆卸工具，整体采用三维参数化建模完成全结构搭建，建模过程中对各运动部件的装配关系做了精准约束，确保丝杆传动、横向调节、压胎定位等动作的运动逻辑符合实际使用需求。渲染阶段采用金属质感材质搭配工程塑料握把材质，对压胎臂的金属漆面、丝杆的镀锌金属质感、调节旋钮的磨砂塑料质感做了分层材质调校，配合柔和的工作室打光方案，清晰呈现工具的结构细节与材质区分，同时搭配标准轮胎轮辋装配体作为演示载体，直观展示工具的使用状态。结构设计上，工具采用立式压胎架构，主体支撑臂采用高强度型材结构保证受力刚性，中部设置带梯形螺纹的垂直压杆，通过顶部旋钮旋转即可实现压头的垂直进给，每旋转一圈可实现20毫米的进给行程，配合10毫米螺距的精密丝杆传动，保证压胎过程的施力稳定可控。支撑臂一侧设置横向调节锁紧机构，可根据不同尺寸的轮辋调节卡爪的固定位置，适配不同规格的摩托车及小型车辆轮胎拆卸需求，底部卡爪采用贴合轮辋边缘的仿形设计，固定时可牢牢卡合轮辋边沿避免施力过程中滑脱。设计思路围绕单人快速完成轮胎与轮辋分离的需求展开，摒弃传统撬棍拆卸的费力操作，通过机械结构将旋转扭力转化为垂直压胎的下压力，使用时首先将工具卡爪固定在轮辋边缘，调整横向锁紧机构锁定位置，随后旋转垂直丝杆带动压头下压轮胎胎侧，逐步使轮胎胎唇与轮辋脱离接触，待一侧胎唇完全脱离后调整工具位置沿轮辋圆周逐步施压，即可完整将轮胎从轮辋上分离，全程无需额外敲击工具，避免拆卸过程中对轮辋造成磕碰损伤。建模过程中对所有活动部件预留了合理的装配间隙，对受力集中的压头、卡爪部位做了圆角加强处理，既保证结构强度，也避免尖锐边角在使用过程中划伤轮胎或操作人员，整体结构紧凑可随车携带，满足户外应急换胎、维修门店日常作业的使用需求。
